ГОСТ 27744-88 (СТ СЭВ 1134-78). Государственный стандарт Союза ССР. Изоляторы. Термины и определения

(введен в действие Постановлением Госстандарта СССР от 21.06.1988 № 2045)

ОКСТУ 3493

1 июля 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ВНЕСЕН Министерством электротехнической промышленности СССР

4. В стандарт введен международный стандарт МЭК 50(471)-1984.

Настоящий стандарт устанавливает термины и определения понятий изоляторов, предназначенных для электротехнических и электроэнергетических устройств и установок.

Термины, относящиеся к элементам арматуры линейных изоляторов по ГОСТ 17613-80.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.

1. Стандартизованные термины с определениями приведены в табл. 1.

Таблица 1

Термин	Определение
ОБЩИЕ ТЕРМИНЫ
1. Изолятор	Электротехническое устройство, предназначенное для электрической изоляции и механического крепления электроустановок или их отдельных частей, находящихся под разными электрическими потенциалами
D. Isolator
E. Insulator
F. Isolateur
2. Изоляционная часть	Часть изолятора, состоящая из электроизоляционного материала
D. Isolierkörper
3. Арматура изолятора	Часть изолятора, предназначенная для механического крепления к электроустановкам или объектам
D. Armierugsteil
E. Fixing device
F. Dispositif de fixation
4. Аппаратный изолятор	Изолятор, предназначенный для работы в электротехнических устройствах
D. Apparateisolator
5. Линейный изолятор	Изолятор, предназначенный для работы на линиях электропередачи и на электрических станциях
D. Freileitungsisolator
6. Изолятор типа A	Изолятор, у которого длина кратчайшего пробивного промежутка в твердом электроизоляционном материале равна или больше половины кратчайшего расстояния по наружной поверхности изолятора
D. Isolator Typ A nichtdurchschlagbarer Isolator
7. Изолятор типа B	Изолятор, у которого длина кратчайшего пробивного промежутка в твердом электроизоляционном материале меньше половины кратчайшего расстояния по наружной поверхности изолятора
D. Isolator Typ B durchschlagbarer Isolator
8. Грязестойкий изолятор	Изолятор, предназначенный для использования в районах, содержащих различного рода загрязнения в атмосфере
D. Isolator für Verschmutzungsgebiete
E. Antipollution — type insulator
F. Isolateur de tipe antipollution
9. Изолятор с полупроводящей глазурью	Изолятор, поверхность изоляционных частей которого частично покрыта полупроводящей глазурью. Примечание. Полупроводящая глазурь — это глазурь с удельным поверхностным сопротивлением 104 — 107 Ом.
D. Isolator teilweise halbleitend glasiert
10. Стабилизированный изолятор	Изолятор, у которого вся поверхность изоляционных частей имеет полупроводящее покрытие с различным удельным поверхностным сопротивлением
D. Isolator vollständig halbleitend glasiert
E. Stabilized insulator
F. Isolateur stabilisé
11. Длина пути утечки изолятора	Кратчайшее расстояние или сумма кратчайших расстояний по контуру наружной изоляционной поверхности между частями, находящимися под разными электрическими потенциалами. Примечание. Кратчайшее расстояние, измеренное по поверхности цементного шва или токопроводящего соединительного материала, не является составной частью длины пути утечки. Если на часть изоляционной поверхности наносят полупроводящую глазурь, то эту часть следует рассматривать как эффективную изоляционную поверхность, а кратчайшее расстояние по ней включают в длину пути утечки
D. Kriechüberschlagstrecke
E. Creepage distance
F. Ligne de fuite
12. Изогнутость изолятора	Максимальное отклонение между теоретической осью изолятора и реальной осью, проходящей через центры поперечных сечений изолятора без нагрузки
D. Krümmung des Isolators
E. Camber of an insulator
F. Flèche propre d'un isolateur
13. Изогнутость изолятора под нагрузкой	Смещение точки на изоляторе, измеренное перпендикулярно его оси, под воздействием нагрузки, прилагаемой перпендикулярно оси
D. Auslenkung unter Last
E. Deflection under bending load
F. Flèche sous charge de flexion
14. Механическая разрушающая сила	Наименьшее значение силы, приложенной к изолятору в определенных условиях, при которой он разрушается
D. Mechanische Bruchkraft
15. Электромеханическая разрушающая сила	Наименьшее значение силы, приложенной к изолятору в определенных условиях и находящемуся под действием разности электрических потенциалов, при которой он разрушается
D. Elektromechanische Bruchkaft

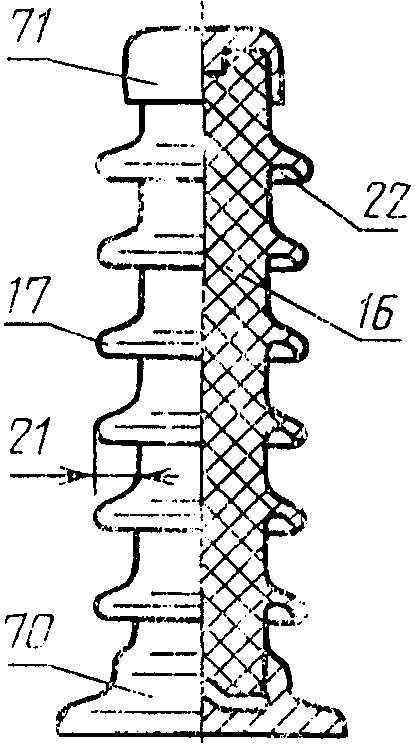

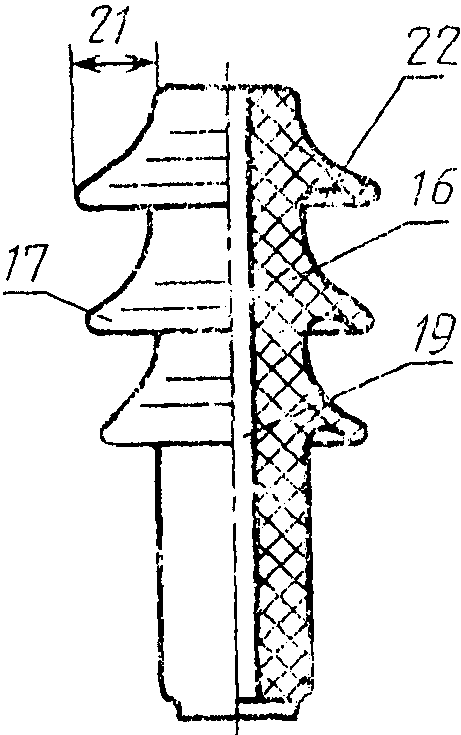

16. Тело изолятора	Основа изоляционной части изолятора, обеспечивающая его электрическую и механическую прочность
D. Isolatorstrunk Wandung des Isolators
E. Core of an insulator
F. Fût d'un isolateur
17. Ребро изолятора	Кольцевой или винтовой выступ на теле изолятора, предназначенный для увеличения длины пути утечки тока с целью повышения электрических характеристик. Примечание. Ребро изолятора в нижней его части может иметь развитую поверхность.
D. Rippe des Isolators Schirm des Isolators
E. Shed of an insulator
F. Ailette d'un isolateur
18. Изолятор со сплошным телом	Изолятор, тело которого состоит из однородного электроизоляционного материала без полости
D. Vollkernisolator

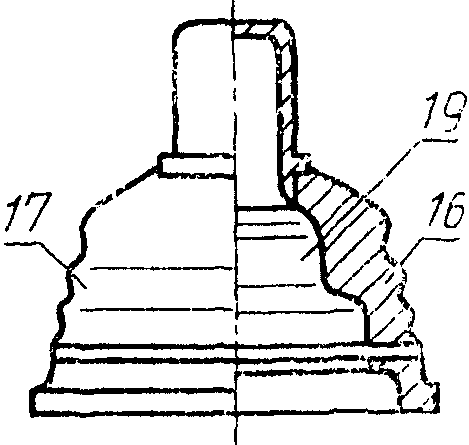

19. Полость изолятора	Пространство, ограниченное телом изолятора
D. Hohlraum des Isolators

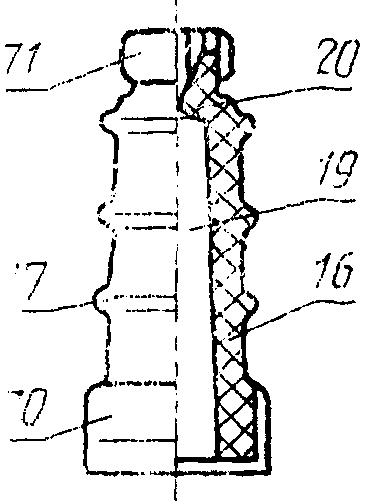

20. Перегородка изолятора	Часть тела изолятора, разделяющая его полости
D. Trennwand des Isolators
21. Вылет ребра изолятора	Кратчайшее расстояние между наружной поверхностью тела изолятора и соосно расположенной поверхностью, проведенной через наиболее удаленные точки ребра
D. Rippenausladung Schirmausladung
22. Капельница ребра изолятора	Часть ребра изолятора, предназначенная для защиты от затекания воды на нижнюю поверхность ребра
D. Tropfkante
23. Головка изолятора	Верхняя часть тела изолятора, на которой крепится электрический провод или арматура
D. Kopf des Isolators
24. Паз изолятора	Углубление на теле изолятора
D. Nut des Isolators
25. Шейка изолятора	Кольцевое углубление с закругленным профилем, находящееся под головкой изолятора и предназначенное для укладки и крепления электрического провода
D. Hals des Isolators
ПРОХОДНЫЕ ИЗОЛЯТОРЫ

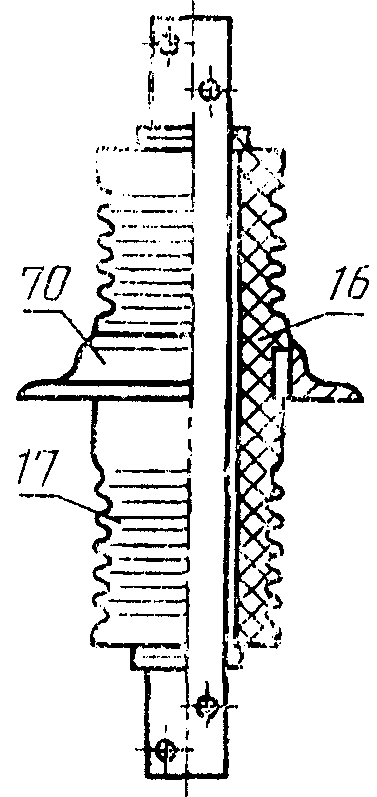

26. Проходной изолятор	Изолятор, предназначенный для провода токоведущих элементов через стенку, имеющую другой электрический потенциал
D. Durchführung
E. Bushing
F. Traversée
27. Проходной изолятор без токопровода <*>	-
D. Durchführung ohne Stromleiter
E. Draw lead bushing
28. Проходной изолятор с токопроводом <*>	Проходной изолятор, имеющий токоведущий элемент, механически соединенный с изоляционной частью
D. Durchführung mit Stromleiter
29. Ввод <*>	Проходной изолятор, имеющий внутреннюю изоляцию из жидкого, твердого, газообразного диэлектрического материала или их комбинации
30. Ввод, наполненный изоляционной жидкостью	Ввод, в котором пространство между внутренней поверхностью покрышки и основной твердой изоляцией заполнено изоляционной жидкостью
D. einerIsolierflüssigkeit Durchführunggefülltmit
E. Liquid filled bushing
F. Traverséeà remplissage d'un liquide
31. Ввод с жидкой изоляцией	Ввод, основной изоляцией которого является изоляционная жидкость
E. Liquid-insulated bushing
F. Traverséeà isolation liquide
32. Ввод, работающий в изоляционной жидкости	-
33. Ввод, наполненный изоляционным газом	Ввод, в котором пространство между внутренней поверхностью покрышки и основной твердой изоляцией заполнено газом (отличающимся от окружающего воздуха) под давлением, большим атмосферного или равным ему
E. Gas-filled bushing
F. Traverséeà remplissage de gaz
34. Ввод с газовой изоляцией	Ввод, в котором основной изоляцией является газ (отличающийся от окружающего воздуха) под давлением, большим атмосферного или равным ему
E. Gas-insulated bushing
F. Traverséeà isolation gazeuse
35. Ввод, работающий в изоляционном газе	-
36. Ввод с бумажно-масляной изоляцией	Ввод, в котором основная изоляция состоит из бумаги, пропитанной изоляционной жидкостью. Примечание. Бумага, в основном, пропитывается трансформаторным маслом.
D. Durchführung mit Ölpapierisolation
E. Oil impregnated paper bushing
F. Traverséeen papier imprégné d'huile
37. Ввод с бумажной изоляцией, склеенной смолой	Ввод, в котором основная изоляция состоит из бумаги, склеенной смолой
D. Durchführung mit Papierisolation verklebt mit Harz
E. Pesin bonded paper bushing
F. Traversée en papier enduit de résine
38. Ввод с бумажной изоляцией, пропитанной смолой	Ввод, в котором основная изоляция состоит из бумаги, пропитанной смолой
D. Durchführung mit Papierisolation getränkt mit Harz
E. Resin impregnated paper bushing
F. Traversée en papier imprégné de résine
39. Ввод с литой изоляцией	Ввод, в котором основная изоляция состоит из литьевого органического материала. Примечание. Ввод может быть с неорганическим наполнителем или без него.
D. Durchführung mit Giessharzisolation
E. Cast insulation bushing
F. Traversée en matièrecoulée
40. Ввод с комбинированной изоляцией	Ввод, в котором основная изоляция состоит из нескольких, коаксиально расположенных слоев, выполненных из различных изоляционных материалов
D. Durchführung mit kombinierter Isolation
E. Composite bushing
F. Traverséeà isolation composite

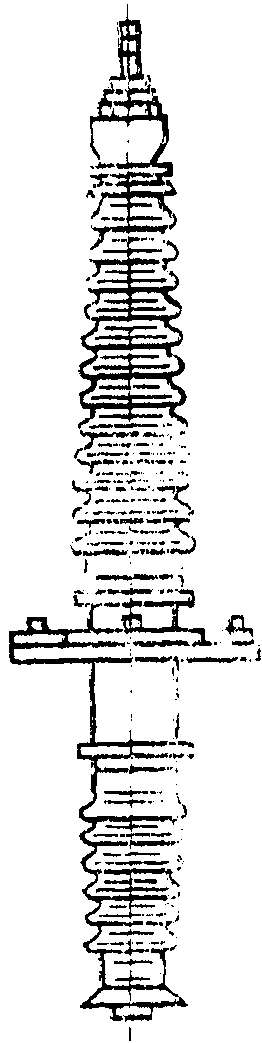

41. Конденсаторный ввод	Ввод, в котором основная изоляция состоит из последовательно расположенных цилиндрических конденсаторов для обеспечения соответствующего распределения электрического поля. Примечание. Конденсаторы могут быть с проводящими или полупроводящими обкладками.
D. Kondensatordurchführung
E. Capacitance graded bushing
F. Traversée condensateur Traverséeà capacitive Traverséeàrépartition capacitive
42. Проходной изолятор для работы в помещении <*>	Изолятор, оба конца которого предназначены для работы в помещении или под навесом в соответствии с заданными условиями
D. Durchführungfür Innenanlagen
E. Indoor bushing
F. Traverséed'intérieur
43. Проходной изолятор для работы на открытом воздухе <*>	-
D. Durchführungfür Aussenanlagen
E. Outdoor bushing
F. Traverséed'extérieur
44. Проходной изолятор для работы в помещении и на открытом воздухе	Изолятор, один конец которого предназначен для работы в помещении или под навесом, а другой — на открытом воздухе
D. Durchführungfür Innen — und Aussenanlagen
E. Outdoor-indoor bushing
F. intérieur Traverséed'extérier -
45. Погружной проходной изолятор для работы в помещении	Изолятор, один конец которого предназначен для работы в помещении или под навесом, а другой — в изоляционной жидкой или газообразной среде
D. Eingetauchte Durchführung für Innenanlagen Transformator- Durchführung
E. Indoor-immersed bushing
F. d'intérieur Traverséeimmergée
46. Погружной проходной изолятор для работы на открытом воздухе <*>	Изолятор, один конец которого предназначен для работы на открытом воздухе, а другой — в изоляционной жидкой или газообразной среде
D. Eingetauchte Durchführung für Aussenanlagen Transformator- Durchführung
E. Outdoor-immersed bushing
F. d'extérieur Traverséeimmergée
47. Проходной изолятор полностью погружной	Изолятор, оба конца которого предназначены для работы в изоляционной жидкой или газообразной среде
D. Vollsfändig eingetauchte Durchführung
E. Completely immersed bushing
F. Traverséeimmergée totalement
ОПОРНЫЕ ИЗОЛЯТОРЫ
48. Опорный изолятор	Изолятор, используемый в качестве жесткой опоры для электротехнического устройства или отдельных его частей
F. Stützenisolator
49. Стержневой опорный изолятор <*>	Опорный изолятор со сплошным телом в форме цилиндра или усеченного конуса, неподвижно соединенным с арматурой
D. Stützer
E. Cylindrical post insulator
F. Support isolant cylindrique
50. Штыревой опорный изолятор <*>	Опорный изолятор, состоящий из одной или нескольких изоляционных частей с ребрами, постоянно соединенными между собой и арматурой в виде колпака и штыря
D. Gerätestützisolator
E. Pedestal post insulator
F. Support isolant \text{а} capot et embase
51. Опорный изолятор для работы в помещении <*>	Опорный изолятор, предназначенный для работы в помещении или под навесом в соответствии с заданными условиями
D. Stützer für Innenanlagen
E. Indoor post insulator
F. Support isolant d'intérieur
52. Опорный изолятор для работы на открытом воздухе <*>	-
D. Stützer für Aussenanlagen
E. Outdoor post insulator
F. Support isolant d'extérieur
53. Колонка изоляторов	Устройство, состоящее из нескольких последовательно установленных и жестко соединенных между собой опорных изоляторов
D. Stützersäule
54. Изолирующая опора	Одна или несколько колонок изоляторов, жестко соединенных между собой в сборе с арматурой
D. Bündelstützer
E. Post insulator
F. Support isolant
ЗАЩИТНЫЕ ИЗОЛЯТОРЫ
55. Защитный изолятор	Полый изолятор, предназначенный для использования в качестве изолирующей защитной оболочки электротехнического оборудования
D. Schutzisolator

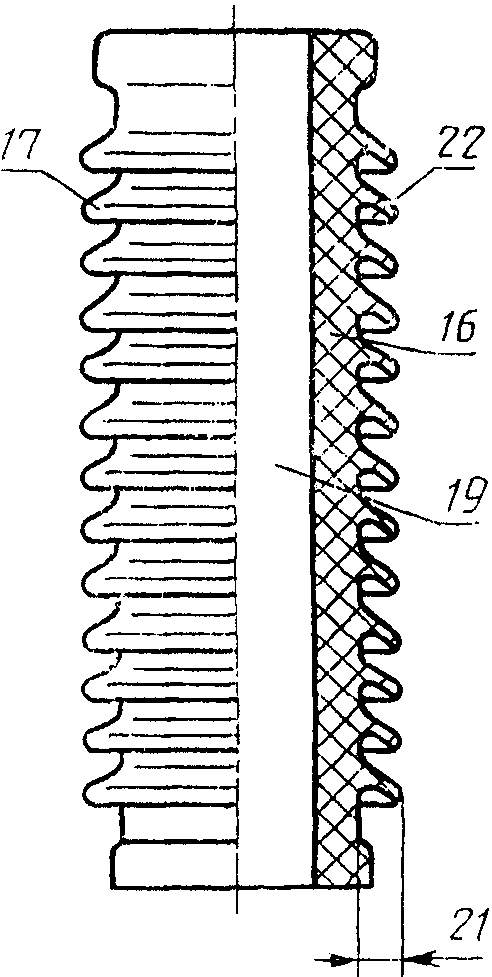

56. Покрышка <*>	Защитный изолятор цилиндрической или конической формы с открытыми торцами
D. Überwurf
E. Hollow insulator
F. Enveloppe isolante
57. Изолирующий корпус <*>	Защитный изолятор произвольной формы, предназначенный для электротехнических устройств
D. Isoliergehäuse
ЛИНЕЙНЫЕ ИЗОЛЯТОРЫ
58. Подвесной изолятор	Линейный изолятор, предназначенный для подвижного крепления токоведущих элементов к несущим конструкциям или объектам
D. Hängeisolator

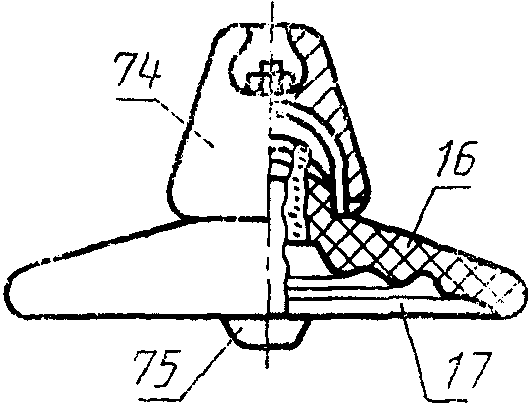

59. Тарельчатый изолятор <*>	Подвесной изолятор с арматурой, изоляционная часть которого имеет форму диска, тарелки или колокола
D. Kappenisolator
E. Cap and pin insulator
F. Isolateur \text{а} capot et tige
60. Стержневой подвесной изолятор <*>	Подвесной изолятор с телом в форме цилиндра, жестко соединенный с арматурой, расположенной на концах
D. Längsstabisolator
E. Long rod insulator
F. Isolateur \text{а} long fût
61. Гирлянда изоляторов	Устройство, состоящее из нескольких подвесных изоляторов, подвижно соединенных между собой, подвергающееся воздействию растягивающей силы
D. Isolatorenkette
E. Insulator string
F. Chaine d'isolateurs
62. Изолирующая подвеска	Одна или несколько гирлянд изоляторов, подвижно соединенных между собой в сборе с линейной арматурой и защитными приспособлениями
D. Isolierende Aufhängung
E. Insulator set
F. Chaine équipée
63. Поддерживающая подвеска	Изолирующая подвеска, предназначенная для поддерживания токоведущих элементов
D. Tragkette
64. Натяжная подвеска	Изолирующая подвеска, предназначенная для натяжения токоведущих элементов
D. Abspannkette
E. Shackle insulator
F. Isolateur rigide \text{а} tige

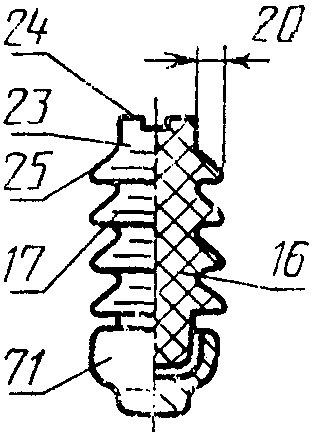

65. Штыревой линейный изолятор <*>	Линейный изолятор, состоящий из изоляционной части с арматурой в виде штыря или крюка. Примечание. Изоляционная часть может состоять из одной или нескольких соединенных вместе деталей.
D. Freileitungsstützisolator
E. Pin insulator
F. Isolateur rigire \text{а} tige
66. Стержневой линейный изолятор <*>	Линейный изолятор со сплошным телом в форме цилиндра или усеченного конуса, неподвижно соединенным с арматурой
D. Freileitungsstützer
67. Фиксаторный изолятор	Стержневой изолятор, предназначенный для подвижного или неподвижного крепления токоведущих элементов контактных сетей
D. Fahrleitungsisolator

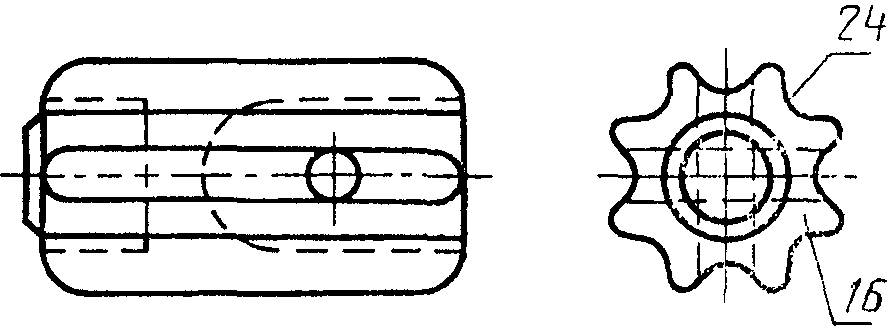

68. Орешковый изолятор <*>	Изолятор, имеющий пазы или отверстия, расположенные под углом 90° один относительно другого, предназначенные для крепления электрических проводов
D. Isolierei
69. Анкерный изолятор	Изолятор, вмонтированный в опорную конструкцию, предназначенный для ее изоляции и устранения тока утечки. Примечание. Опорной конструкцией может быть опора с распоркой.
E. Strain insulator
F. Noix d'ancrage
АРМАТУРА ИЗОЛЯТОРОВ
70. Фланец изолятора	Арматура изолятора, имеющая сквозные отверстия, предназначенные для крепления токоведущего элемента, крепления к фланцу другого изолятора или объекту
D. Fussarmatur Flansch
71. Колпак изолятора	Арматура изолятора, имеющая глухие отверстия с резьбой, предназначенная для крепления токоведущего элемента, крепления к арматуре другого изолятора или объекту
D. Kopfarmatur Flansch
72. Штырь изолятора	Нижняя арматура штыревого изолятора, один конец которой закреплен в его теле
D. Isolatorstütze

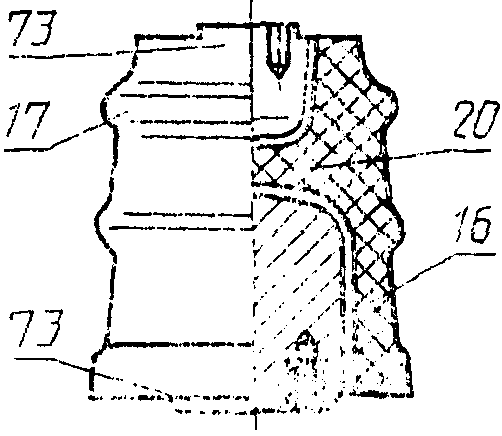

73. Вставка изолятора	Арматура опорного изолятора, закрепленная в его теле и предназначенная для крепления токоведущего элемента или крепления изолятора к объекту
D. Innenarmierungsteil

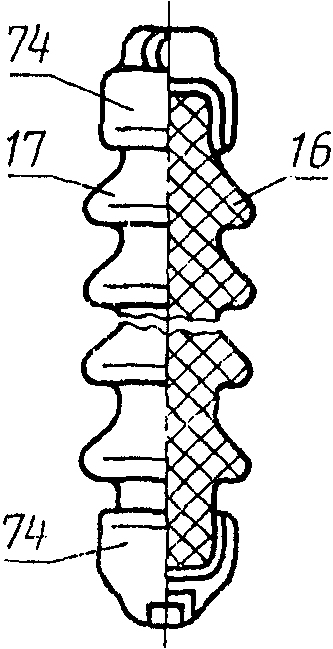

74. Шапка изолятора	Арматура подвесного изолятора, предназначенная для подвижного крепления его к другому изолятору или объекту
D. Kappe
75. Стержень тарельчатого изолятора	Арматура тарельчатого изолятора, расположенная в его теле, имеющая на конце сферическую головку, предназначенную для подвижного соединения с другим изолятором или объектом
D. Klöppel
76. Окружность по крепежным отверстиям арматуры	Окружность в арматуре изолятора, проходящая через центры отверстий
D. Lochkreis des Armierungsteiles
77. Переходная плита арматуры изолятора	Металлическая плита с двумя или более крепежными отверстиями, расположенными на окружностях различных диаметров, предназначенная для соединения изоляторов, имеющих различную арматуру
D. Anpassunsplatte

---

<*> См. Приложение.

2. Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина не допускается.

2.1. Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значение используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

2.2. В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приведено и в графе «Определение» поставлен прочерк.

2.3. В табл. 1 в качестве справочных приведены иноязычные эквиваленты для ряда стандартизованных терминов на немецком (D), английском (E), французском (F) языках.

3. Алфавитные указатели содержащихся в стандарте терминов на русском языке и их иноязычных эквивалентов приведены в табл. 2 - 5.

Таблица 2

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ

Термин	Номер термина
Арматура изолятора	3
Ввод	29
Ввод конденсаторный	41
Ввод, наполненный изоляционной жидкостью	30
Ввод, наполненный изоляционным газом	33
Ввод, работающий в изоляционном газе	35
Ввод, работающий в изоляционной жидкости	32
Ввод с бумажно-масляной изоляцией	36
Ввод с бумажной изоляцией, склеенной смолой	37
Ввод с бумажной изоляцией, пропитанной смолой	38
Ввод с газовой изоляцией	34
Ввод с жидкой изоляцией	31
Ввод с комбинированной изоляцией	40
Ввод с литой изоляцией	39
Вставка изолятора	73
Вылет ребра изолятора	21
Гирлянда изоляторов	61
Головка изолятора	23
Длина пути утечки изолятора	11
Изогнутость изолятора	12
Изогнутость изолятора под нагрузкой	13
Изолятор	1
Изолятор анкерный	69
Изолятор аппаратный	4
Изолятор грязестойкий	8
Изолятор защитный	55
Изолятор линейный	5
Изолятор линейный стержневой	66
Изолятор линейный штыревой	65
Изолятор опорный	48
Изолятор опорный для работы в помещении	51
Изолятор опорный для работы на открытом воздухе	52
Изолятор опорный стержневой	49
Изолятор опорный штыревой	50
Изолятор орешковый	68
Изолятор подвесной	58
Изолятор подвесной стержневой	60
Изолятор проходной	26
Изолятор проходной без токопровода	27
Изолятор проходной с токопроводом	28
Изолятор проходной для работы в помещении	42
Изолятор проходной для работы на открытом воздухе	43
Изолятор проходной для работы в помещении и на открытом воздухе	44
Изолятор проходной погружной для работы в помещении	45
Изолятор проходной погружной для работы на открытом воздухе	46
Изолятор проходной полностью погружной	47
Изолятор стабилизированный	10
Изолятор с полупроводящей глазурью	9
Изолятор со сплошным телом	18
Изолятор тарельчатый	59
Изолятор типа A	6
Изолятор типа B	7
Изолятор фиксаторный	67
Капельница ребра изолятора	22
Колонка изоляторов	53
Колпак изолятора	71
Корпус изолирующий	57
Окружность по крепежным отверстиям арматуры	76
Опора изолирующая	54
Паз изолятора	24
Перегородка изолятора	20
Переходная плита арматуры изолятора	77
Подвеска изолирующая	62
Подвеска натяжная	64
Подвеска поддерживающая	63
Покрышка	56
Полость изолятора	19
Ребро изолятора	17
Сила механическая разрушающая	14
Сила электромеханическая разрушающая	15
Стержень тарельчатого изолятора	75
Тело изолятора	16
Фланец изолятора	70
Часть изоляционная	2
Шейка изолятора	25
Шапка изолятора	74
Штырь изолятора	72

Таблица 3

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА НЕМЕЦКОМ ЯЗЫКЕ

Термин	Номер термина
Abspannkette	64
Anpassunsplatte	77
Armierungsteil	3
Auslenkung unter Last	13
Bündelstützer	54
Durchführung	26
Durchführungfür Aussenanlagen	43
Durchführungfür Innenanlagen	42
Durchführungfür Innen — und Aussenanlagen	44
Durchführung gefüllt mit einer Isolierflüssigkeit	30
Durchführung mit Giessharzisolation	39
Durchführung mit kombinierter Isolation	40
Durchführung mit Ölpapierisolation	36
Durchführung mit Papierisolation getränkt mit Harz	38
Durchführung mit Papierisolation verklebt mit Harz	37
Durchführung mit Stromleiter	28
Durchführung ohne Stromleiter	27
Eingetauchte Durchführungfür Aussenanlagen	46
Eingetauchte Durchführungfür Innenanlagen	45
Elektromechanische Bruchkraft	15
Fahrleitungsisolator	67
Flansch	70, 71
Freileitungsstützer	66
Freileitungsstützisolator	65
Freileitungsisolator	5
Fussarmatur	70
Gerätestützisolator	50
Hals des Isolators	25
Hängeisolator	58
Hohlraum des Isolators	19
Innenarmierungsteil	73
Isolator	1
Isolator für Verschmutzungsgebiete	8
Isolator teilweise halbleitend glasiert	9
Isolator Typ A nichtdurchschlagbarer Isolator	6
Isolator Typ B durchschlagbarer Isolator	7
Isolator vollständig halbleitend glasiert	10
Isolatorenkette	61
Isolatorstrunk	16
Isolatorstütze	72
Isolierei	68
Isoliergehäuse	57
Isolierende Aufhängung	62
Isolierkörper	2
Kappe	74
Kappenisolator	59
Klöppel	75
Kondensatordurchführung	41
Kopf des Isolators	23
Kopfarmatur	71
Kriechüberschlagstrecke	11
Krümmung des Isolators	12
Längsstabisolator	60
Lochkreis des Armierungsteiles	76
Mechanische Bruchkraft	14
Nut des Isolators	24
Rippe des Isolators	17
Rippenausladung	21
Schirm des Isolators	17
Schirmausladung	21
Schutzisolator	55
Stützer	49
Stützerfür Aussenanlagen	52
Stützerfür Innenanlagen	51
Stützersäule	53
Tragkette	63
Transformator- Durchführung	45, 46
Trennwand des Isolators	20
Tropfkante	22
Überwurf	56
Vollkernisolator	18
Vollständig eingetauchte Durchführung	47
Wandung ges Isolators	16

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ

Термин	Номер термина
Antipollution — type insulator	8
Bushing	26
Capacitance graded bushing	41
Camber of an insulator	12
Cap and pin insulator	59
Cast insulation bushing	39
Completely immersed bushing	47
Composite bushing	40
Cor of an insulator	16
Creepage distance	11
Cylindrical post insulator	49
Deflection under bending load	13
Draw lead bushing	27
Fixing device	3
Gas-filled bushing	33
Gas-insulated bushing	34
Hollow insulator	56
Indoor bushing	42
Indoor-immersed bushing	45
Indoor post insulator	51
Insulator	1
Insulator set	62
Insulator string	61
Liquid filled bushing	30
Liquid-insulated bushing	31
Long rod insulator	60
Oil impregnated paper bushing	36
Outdoor bushing	43
Outdoor — immersed bushing	46
Outdoor — indoor bushing	44
Outdoor post insulator	52
Pedestal post insulator	50
Pin insulator	65
Post insulator	54
Resin bonded paper bushing	37
Resin impregnated paper bushing	38
Shackle insulator	64
Shed of an insulator	17
Stabilized insulator	10
Strain insulator	69

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Термин	Номер термина
Ailette d'un isolateur	17
Chaine d'isolateurs	61
Chaine équipée	62
Dispositif de fixation	3
Enveloppe isolante	56
Flèche Flèche propre d'un isolateur	12
Flèche sous charge de flexion	13
Füt d'un isolateur	16
Isolateur	1
Isolateur \text{а} capot et tige	59
Isolateur \text{а} long füt	60
Isolateur d'arret	64
Isolateur de type antipollution	8
Isolateur rigide \text{а} tige	65
Isolateur stabilisé	10
Ligne de fuite	11
Noix d'ancrage	69
Support isolant	54
Support isolant \text{а} capot et embase	50
Support isolant cylindrique	49
Support isolant d'extérieur	52
Support isolant d'intérieur	51
Traversée	26
Traverséeà conducteur démontable	27
Traverséeà isolation composite	40
Traverséeà isolation gazeuse	34
Traverséeà isolation liquide	31
Traverséeà répartition capacitive	41
Traverséeà remplissage de gaz	33
Traverséeà remplissage d'un liquide	30
Traversée condensateur	41
d'extérieur Traversée	43
Traversée d'extérieur — intérieur	44
d'intérieur Traversée	42
Traversée en matièrecoulée	39
Traversée en papier enduit de résin	37
Traversée en papier imprégné de résin	38
Traversée en papier imprégné d'huile	36
d'extérieur immergée Traversée	46
d'intérieur immergée Traversée	45
Traversée immergée totalement	47

Справочное

Погружной проходной изолятор без токопровода

Черт. 15

---
