ГОСТ 27718-88 (ИСО 4510/2-86). Машины землеройные. Инструмент для технического обслуживания. Часть 2. Ремонтный инструмент. Механические съемники
(введен в действие Постановлением Госстандарта СССР от 25.05.1988 № 1456)
от 25 мая 1988 г. № 1456
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИНСТРУМЕНТ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. ЧАСТЬ 2. РЕМОНТНЫЙ ИНСТРУМЕНТ. МЕХАНИЧЕСКИЕ СЪЕМНИКИ
Earth-moving machinery. Service tools. Part 2. Common repair tools. Mechanical pullers and pushers
1 января 1989 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
2. Постановлением Государственного комитета СССР по стандартам от 25.05.1988 № 1456 введен в действие государственный стандарт СССР ГОСТ 27718-88, в качестве которого применен международный стандарт ИСО 4510/2-86, с 01.01.1989.
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает в качестве руководства при проектировании машин типы, общие требования и основные номинальные размеры механических съемников, приспособлений и переходников, используемых при выполнении ремонтных работ.
Стандарт распространяется на механические съемники, приспособления и переходники, применяемые для демонтажа шестерен и подшипников землеройных машин по ИСО 6165.
Изготовители машин должны выбирать соответствующие конструкциям машин размеры, указанные на черт. 5 - 8, а также указывать в соответствующих руководствах по ИСО 6750 инструменты, которые следует использовать при выполнении ремонтных работ.
2. ССЫЛКИ
Ссылочные документы приведены в Приложении.
3. ТИПЫ СЪЕМНИКОВ, ПРИСПОСОБЛЕНИЙ И ПЕРЕХОДНИКОВ

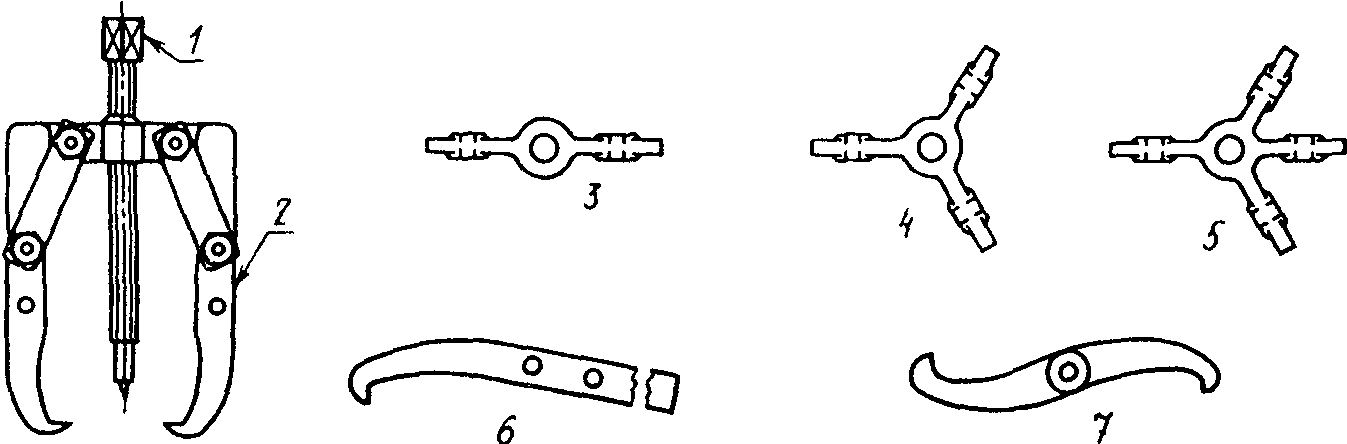

3.1. Съемники для шестерен и подшипников механические с наружным захватом (черт. 1).
1 — нажимной винт; 2 — захват; 3 — двухзахватная поперечина
съемника; 4 — трехзахватная поперечина съемника;
5 — универсальная поперечина съемника;
6 — односторонний захват; 7 — двусторонний захват

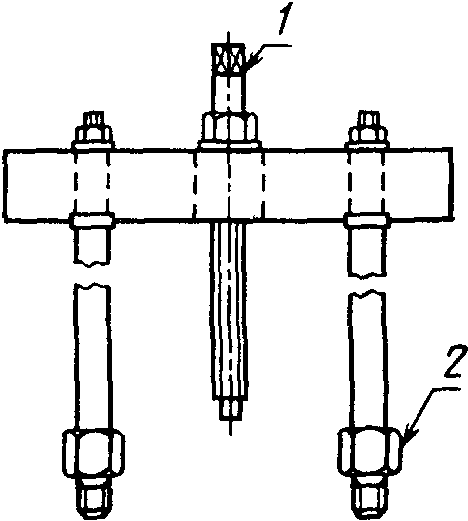

3.2. Съемники для шестерен и подшипников механические с резьбовым присоединением (черт. 2).

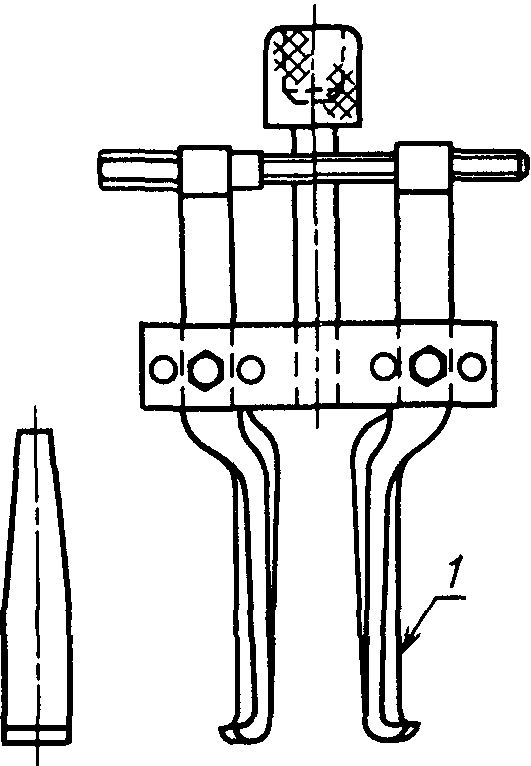

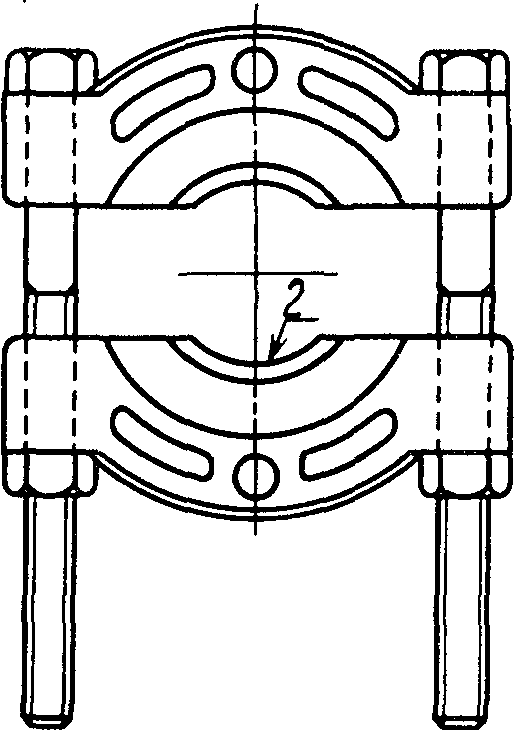

3.3. Приспособления механические для демонтажа шестерен и подшипников (черт. 3а и 3б).

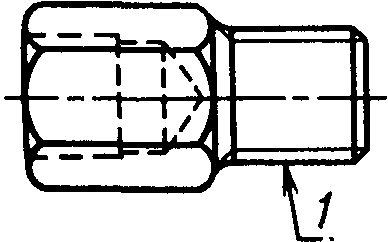

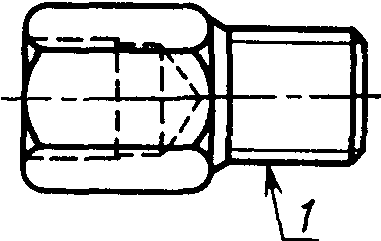

3.4. Переходник под съемник механический с наружной и внутренней резьбами (см. черт. 4 и 2).
4. ОБЩИЕ ТРЕБОВАНИЯ
4.1. Конструкцией съемников и (или) приспособлений должно быть обеспечено свободное движение при минимальном зазоре между деталями.
4.2. Головки нажимного винта и (или) гайки, затягиваемые при выполнении ремонтной операции, должны иметь квадратную или шестигранную форму и размер, соответствующий стандартному ключу по ИСО 4510/1.
4.3. Конец нажимного винта должен быть заострен под углом 60° для приложения нагрузки в центре вала.
4.4. Концы захватов должны быть сконструированы так, чтобы предотвратить их соскальзывание при демонтаже шестерни или подшипника.
4.5. Съемные приспособления с наружным и внутренним захватами должны быть удобными для возможного использования со съемниками.
4.6. Переходники должны быть сконструированы для использования со съемниками с резьбовым присоединением.
5. РАЗМЕРЫ
Приводимые черт. 5, 6 и 7 иллюстрируют типы съемников и приспособлений и не определяют их конструкцию (форму, конфигурацию и т.д.).

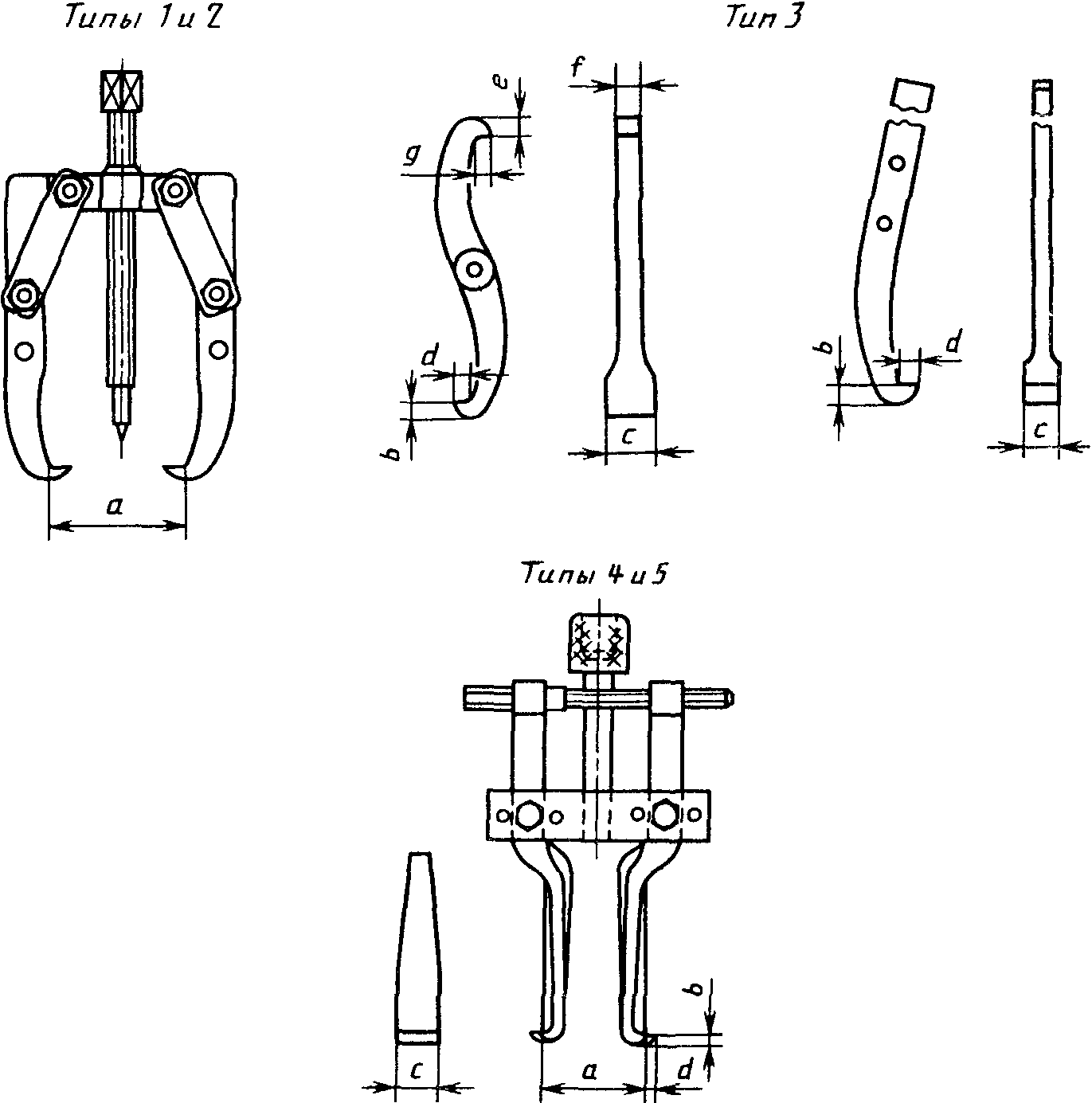

5.1 Съемники с захватами (черт. 5)
| Типы | a | b | c | d | e | f | g |
|---|---|---|---|---|---|---|---|
| 1 | 80 max | 6,5 | 17,5 | 6,0 | 9,5 | 9,0 | 6,5 |
| 2 | 125 max | 9,5 | 24,0 | 8,0 | 7,5 | 26,0 | 11,5 |
| 3 | 280 max | 14,5 | 26,0 | 14,5 | - | - | - |
| 4 | От 40 до 150 | 3,5 | 29,0 | 6,5 | - | - | - |
| 5 | От 75 до 225 | 6,5 | 51,0 | 6,5 | - | - | - |

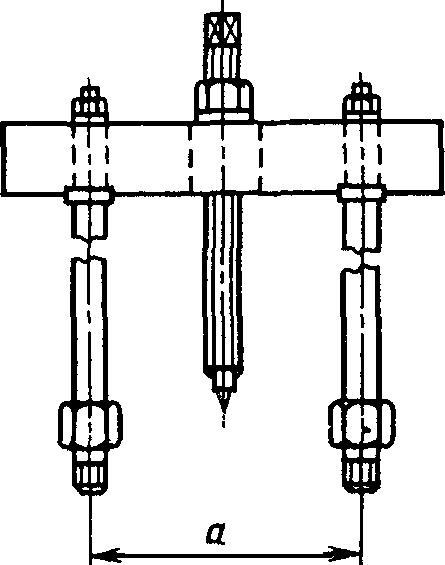

5.2 Съемники с резьбовым приспособлением (черт. 6)
| Типы | a |
|---|---|
| 1 | От 90 до 300 |
| 2 | От 180 до 420 |

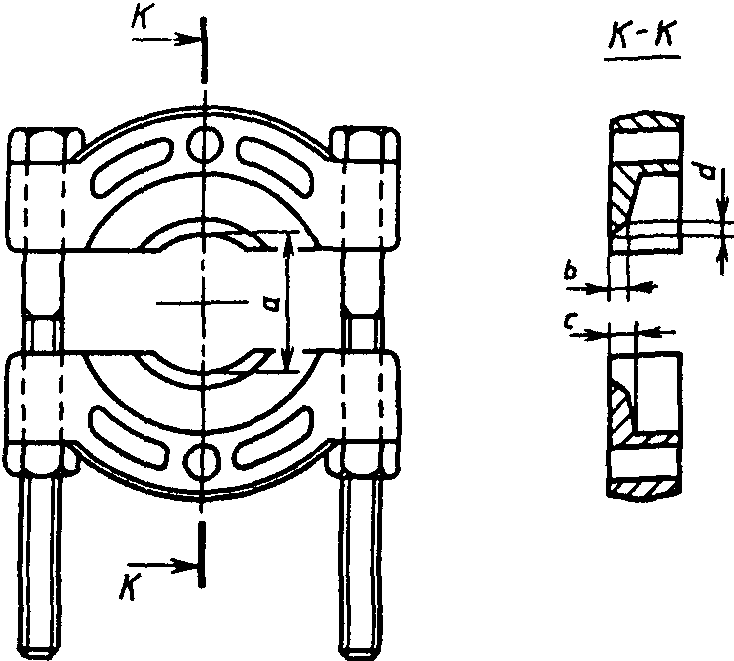

5.3 Дуговая кромка приспособления к съемнику (черт. 7)
| Типы | a | b | c | d |
|---|---|---|---|---|
| 1 | От 5 до 50 | 2,0 | 3,0 | 4,5 |
| 2 | От 10 до 110 | 5,0 | 9,0 | 7,5 |
| 3 | От 15 до 135 | 6,5 | 13,0 | 11,0 |
| 4 | От 15 до 205 | 7,5 | 18,5 | 12,0 |
| 5 | От 20 до 340 | 9,5 | 20,0 | 23,0 |
5.4 Наружная резьба переходника к съемнику (черт. 8)
| Типы | a |
|---|---|
| 1 | М12 x 1,5 |
| 2 | М12 x 1,75 |
| 3 | М14 x 1,5 |
| 4 | М14 x 2,0 |
| 5 | М16 x 1,5 |
| 6 | М16 x 2,0 |
| 7 | М18 x 2,5 |
| 8 | М20 x 2,5 |

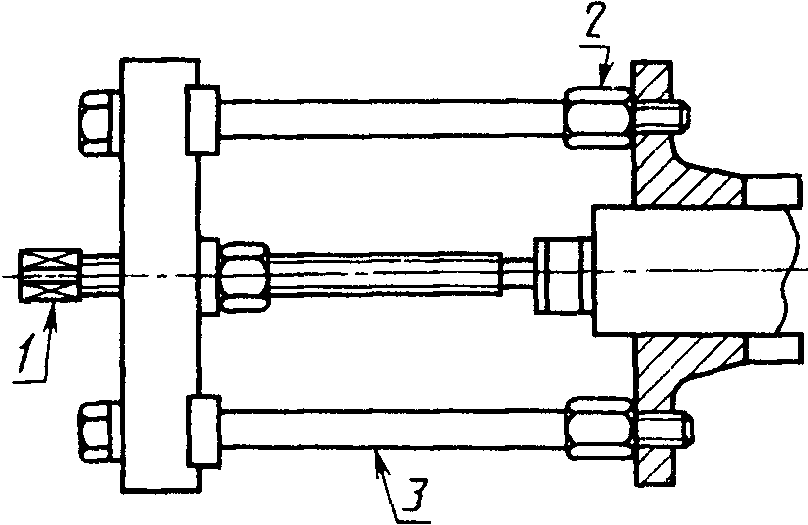

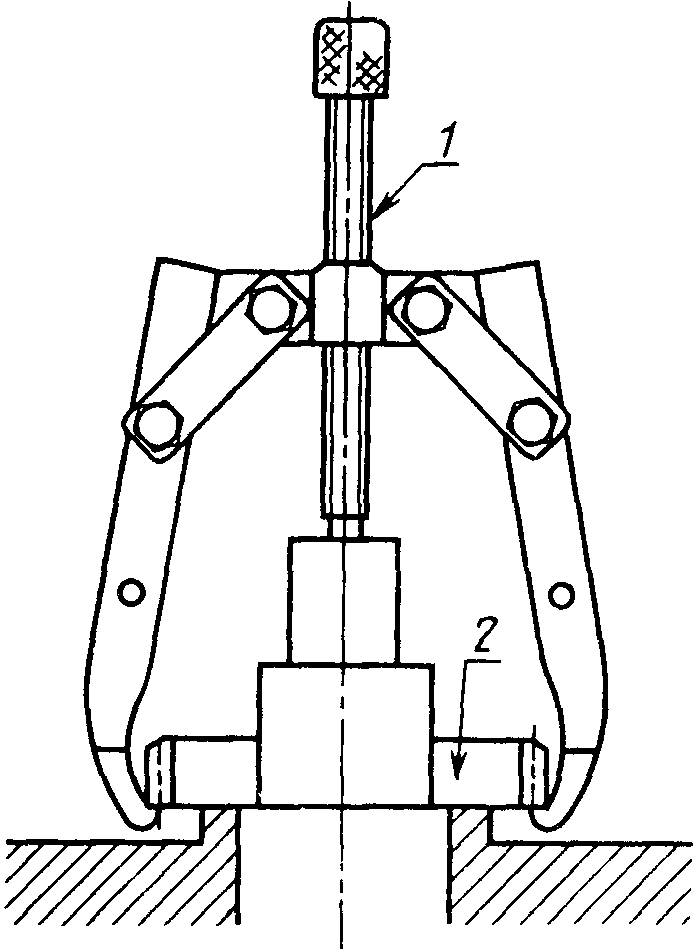

А.2. Съемник с резьбовым присоединением (черт. 10)

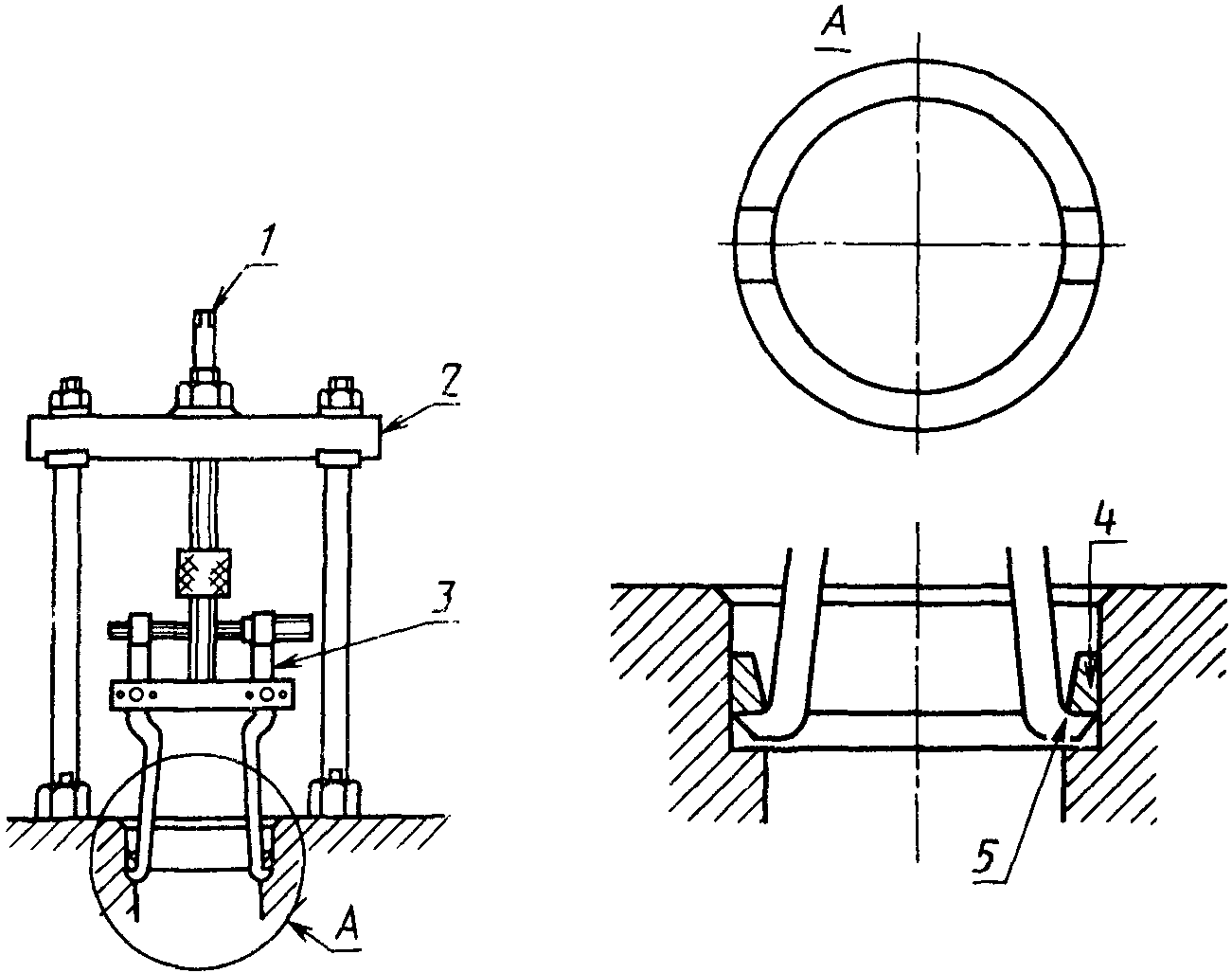

А.3. Съемник с приспособлением для внутреннего захвата (черт. 11)
1 — нажимной винт; 2 — съемник; 3 — приспособление
для внутреннего захвата; 4 — наружное кольцо подшипника;
5 — захват

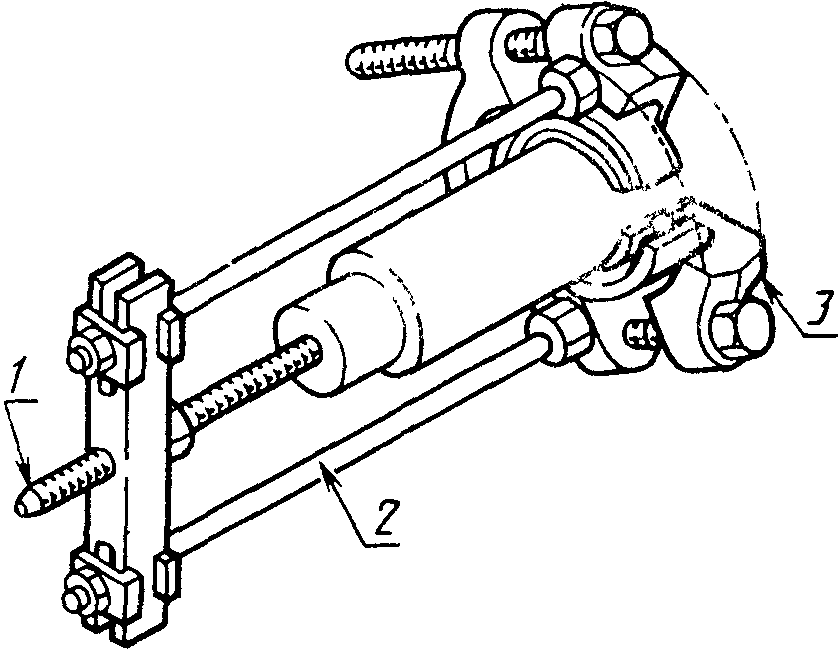

А.4. Съемник с приспособлением для наружного захвата (черт. 12)

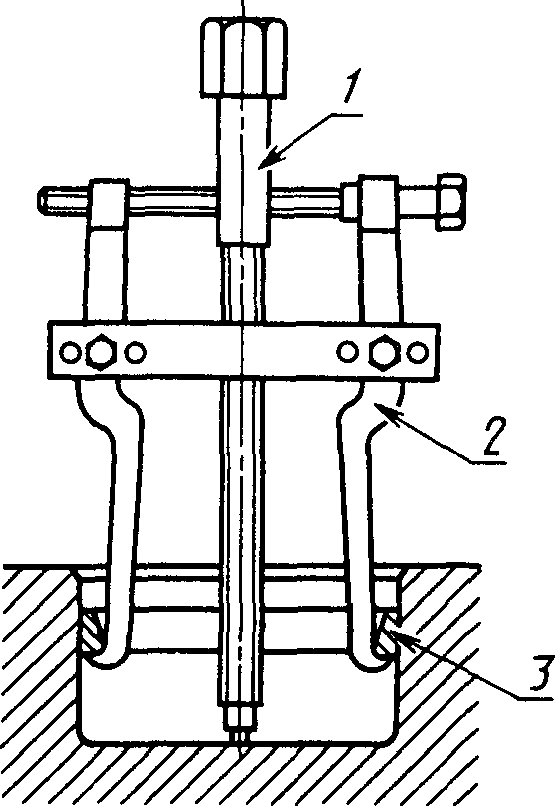

А.5. Съемное приспособление для внутреннего захвата с нажимным винтом (черт. 13)
1 — нажимной винт; 2 — съемное приспособление
для внутреннего захвата; 3 — наружное кольцо подшипника
| Раздел, подраздел, пункт, в котором приведена ссылка | Обозначение соответствующего стандарта | Обозначение отечественного нормативно-технического документа, на который дана ссылка |
|---|---|---|
| 4.2 | ИСО 4510/1 | - |
| 1 | ИСО 6165 | - |
| 1 | ИСО 6750 | - |
