ГОСТ 27580-88. Государственный стандарт Союза ССР. Дуговая сварка алюминия и алюминиевых сплавов в инертных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры

Государственный комитет СССР по стандартам · № ГОСТ 27580-88Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 18.01.1988 № 67)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от ₁₈ января 1988 г. № 67

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДУГОВАЯ СВАРКА АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ В ИНЕРТНЫХ ГАЗАХ. СОЕДИНЕНИЯ СВАРНЫЕ ПОД ОСТРЫМИ И ТУПЫМИ УГЛАМИ

ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ

Arc welding of aluminium and aluminium alloys in inert gases. Acute and blunt weld joints. Main types, design elements and dimensions

ГОСТ 27580-88

Группа В05

ОКСТУ 0072

Срок действия
с 1 января 1989 года
до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 18.01.88 № 67

2. Введен впервые

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ:

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2789-73	5

1. Настоящий стандарт распространяется на сварные соединения из алюминия и алюминиевых сплавов при толщине кромок свариваемых деталей от 0,8 до 60,0 мм включительно и устанавливает основные типы сварных соединений, конструктивные элементы и размеры разделки кромок и сварного шва, выполненных дуговой сваркой в инертных газах.

Стандарт не распространяется на сварные соединения трубопроводов.

2. В стандарте приняты следующие условные обозначения способов дуговой сварки в инертных газах:

РИНп — ручная неплавящимся электродом с присадочным металлом;

АИНп — автоматическая неплавящимся электродом с присадочным металлом;

АИНпз — автоматическая неплавящимся электродом с присадочным металлом — трехфазная;

АИП — автоматическая плавящимся электродом — однодуговая;

ПИП — полуавтоматическая плавящимся электродом.

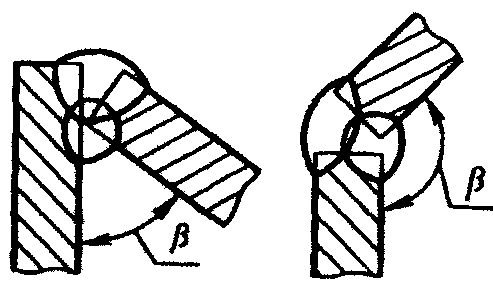

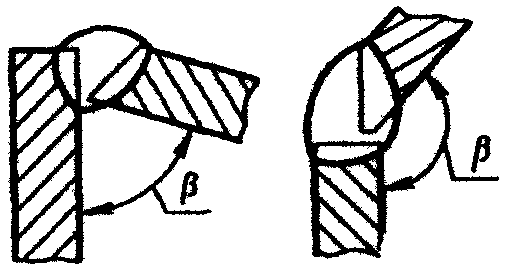

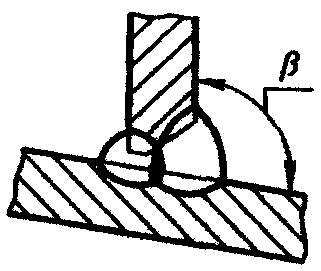

3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.

Таблица 1

Тип соединения	Форма подготовленных кромок	Характер сварного шва	Форма поперечного сечения подготовленных кромок и выполненного шва	Толщина свариваемых деталей, мм, для способов сварки					Угол соединения деталей B	Условное обозначение соединения
Тип соединения	Форма подготовленных кромок	Характер сварного шва		РИНп	АИНп	АИНпз	ПИП	АИП	Угол соединения деталей B	Условное обозначение соединения
Угловое	Без скоса кромок	Односторонний		0,8 — 6,0	0,8 — 6,0	-	4 — 12	4 — 12	179° — 122°	У1
				0,8 — 20,0	0,8 — 20,0	-	4 — 12	4 — 12	121° — 91°; 89° — 31°
				0,8 — 12,0	0,8 — 12,0	-	4 — 12	4 — 12	30° — 5°
		Односторонний на подкладке		0,8 — 5,0	0,8 — 16,0	5 — 25	3 — 12	3 — 12	179° — 136°	У2
		Двусторонний		2,0 — 6,0	2,0 — 10,0	10 — 30	4 — 8	4 — 12	179° — 91°	У3
		Двусторонний		2,0 — 6,0	2,0 — 6,0	-	4 — 12	4 — 12	89° — 60°	У3
	Со скосом одной кромки	Односторонний		4,0 — 20,0	-	-	6,0 — 20,0	-	179° — 122°	У4
		Односторонний		4,0 — 20,0	4,0 — 20,0	-	4,0 — 20,0	4,0 — 20,0	89° — 32°	У4
		Двусторонний		4 — 20	-	-	6 — 20	-	179° — 122°	У5
		Двусторонний		4 — 20	4 — 20	-	4 — 20	4 — 20	89° — 60°	У5
	С двумя скосами одной кромки	Двусторонний		12 — 35	-	-	12 — 35	-	179° — 165°; 89° — 75°	У6
	Со скосом одной кромки	Односторонний на подкладке		4 — 20	-	-	6 — 20	-	179° — 136°	У7
	С двумя скосами одной кромки и одним скосом второй кромки	Двусторонний		12 — 30	12 — 30	32 — 60	12 — 30	12 — 30	179° — 136°	У8
	Со скосом двух кромок	Односторонний		4 — 20	8 — 20	-	10 — 30	10 — 30	179° — 122°	У9
		Односторонний		12 — 30	12 — 30	-	12 — 30	12 — 30	89° — 61°	У9
		Двусторонний		4 — 20	4 — 40	20 — 40	10 — 30	10 — 30	179° — 122°	У10
		Двусторонний		12 — 30	12 — 30	-	12 — 30	12 — 30	89° — 61°	У10
Тавровое	Без скоса кромок	Односторонний		1 — 20	2 — 20	3 — 20	3 — 20	3 — 20	91° — 179°	Т1
		Двусторонний		1 — 20	2 — 30	3 — 20	3 — 20	3 — 20	91° — 120°; 89° — 60°	Т2
	Со скосом одной кромки	Односторонний		4 — 20	4 — 20	-	4 — 20	4 — 20	91° — 149°	Т3
		Двусторонний		4 — 20	4 — 20	-	4 — 20	4 — 20	91° — 149°	Т4
		Односторонний		4 — 20	4 — 20	-	4 — 20	4 — 20	89° — 59°; 91° — 121°	Т5
		Двусторонний		4 — 20	4 — 20	-	4 — 20	4 — 20	89° — 59° 91° — 121°	Т6
	С двумя скосами одной кромки	Двусторонний		12 — 35	12 — 35	-	12 — 35	12 — 35	91° — 100°; 89° — 80°	Т7
	С двумя криволинейными скосами одной кромки	Двусторонний		32 — 60	-	-	32 — 60	-	91° — 105°; 89° — 75°	Т9

4. Конструктивные элементы и их размеры должны соответствовать указанным в табл. 2 - 19.

Таблица 2

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

подготовленных кромок свариваемых деталей

сварного шва

Номин.

Пред. откл.

при \beta

Номин.

Пред. откл.

179° — 122°

121° — 91°

89° — 31°

30° — 5°

У1

s1 >= 0,7s

РИНп; АИНп

От 0,8 до 2,5

+0,5

2s + 5

2s + 6

2s + 5

2s + 4

0,8

+/- 0,5

Св. 2,5 до 6,0

+1,0

1,0

Св. 6,0 до 10,0

2,0

+/- 1,0

Св. 10,0 до 12,0

+2,0

Св. 12,0 до 20,0

АИП; ПИП

От 4,0 до 10,0

+1,0

2s + 5

2s + 4

От 0 до 0,5s

+2,0

Св. 10,0 до 12,0

+2,0

Таблица 3

Размеры, мм

Обозначение соединения	Конструктивные элементы		Способ сварки	s	h, не менее	b		e, не более		g
	подготовленных кромок свариваемых деталей	сварного шва				Номин.	Пред. откл.	при \beta		Номин.	Пред. откл.
								179° — 160°	159° — 186°
У2	s1 >= 0,7s		РИНп; АИНп	От 0,8 до 1,0	1	0	+/- 1,5	2s + 5	2s + 7	0,8	+/- 0,5
				Св. 1,0 до 2,0
				Св. 2,0 до 5,0		1	+/- 1,0			1,0
			АИНп; АИНпз	От 5,0 до 16,0	3	1,5	+/- 1,5	s + 6		2,0	+/- 1,0
			АИНпз	Св. 16,0 до 18,0						3,0
				Св. 18,0 до 22,0						4,0
				Св. 22,0 до 25,0						4,5
			АИП; ПИП	От 3,0 до 12,0			+/- 1,0			2,0

Таблица 4

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

e1 +/- 2

подготовленных кромок свариваемых деталей

сварного шва

при \beta

Номин.

Пред. откл.

Номин.

Пред. откл.

179° — 150°

149° — 91°

89° — 60°

179° — 91°

89° — 60°

У3

s1 >= 0,7s
0,3s >= n >= 0

РИНп; АИНп

От 2 до 3

s + 3

s + 4

+/- 0,5

Св. 3 до 6

s + 6

s + 7

АИНп

Св. 6 до 8

s + 7

s + 8

+/- 1,0

Св. 8 до 10

s + 8

s + 10

АИНпз

От ₁₀ до 14

Св. 14 до 18

s + 5

s + 6

Св. 18 до 20

s + 3

s + 4

Св. 20 до 24

Св. 24 до 30

s + 2

АИП; ПИП

От 4 до 6

s + 6

s + 8

s + 6

+/- 0,5

Св. 6 до 8

+/- 1,0

АИП

Св. 8 до 10

Св. 10 до 12

ПИП

От 8 до 12

Таблица 5

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

\alpha_{1}

\alpha \pm 1°

подготовленных кромок свариваемых деталей

сварного шва

при \beta

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

179° — 122°

89° — 32°

Св. 90°

До 90°

У4

s1 >= 0,7s

РИНп

От 4 до 6

1,6s + 7

1,5s + 8

(\alpha - (180 - \beta))°

(\alpha - (90 - \beta))°

+/- 1

60°

Св. 6 до 10

Св. 10 до 14

1,6s + 10

1,6s + 5

Св. 14 до 20

ПИП

От 4 до 6

1,4s + 6

+/- 2

Св. 6 до 8

1,4s + 6

Св. 8 до 10

Св. 10 до 12

1,6s + 7

Св. 12 до 14

+/- 2

Св. 14 до 20

АИНп; АИП

От 4 до 10

1,5s + 8

Св. 10 до 20

1,6s + 5

Таблица 6

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

e1 +/- 2

\alpha_{1}

g = g1

\alpha \pm 1°

подготовленных кромок свариваемых деталей

сварного шва

при \beta

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

179° — 122°

89° — 60°

Св. 90°

До 90°

Св. 90°

До 90°

У5

s1 >= 0,5s

РИНп

От 4 до 6

1,5s + 6

1,5s + 8

(\alpha - (180 - \beta))°

(\alpha - (90 - \beta))°

60°

Св. 6 до 8

1,5s + 8

Св. 8 до 10

Св. 10 до 12

1,6s + 10

1,6s + 5

Св. 12 до 20

ПИП

От 4 до 6

1,4s + 6

+/- 2

От 6 до 10

1,4s + 6

Св. 10 до 14

1,6s + 7

+/- 2

Св. 14 до 20

АИНп; АИП

От 4 до 8

1,5s + 8

+/- 1

Св. 8 до 10

Св. 10 до 20

1,6s + 7

Таблица 7

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e = e1

\alpha_{1}

\alpha_{2}

\alpha_{1}

\alpha_{2}

g = g1

c +/- 1

h +/- 1

\alpha \pm 1°

не более

при \beta

Номин.

Пред. откл.

подготовленных кромок свариваемых деталей

сварного шва

при \beta

св. 90°

до 90°

179° — 175°

89° — 85°

174° — 170°

84° — 80°

169° — 165°

79° — 75°

174° — 170°

84° — 80°

169° — 165°

79° — 75°

св. 90°

до 90°

Номин.

Пред. откл.

Номин.

Пред. откл.

У6

s1 >= 0,7s

РИНп

От 12 до ₁₄

s + 2

1,1s + 5

0,9s + 6

0,8s + 5

0,9s + 10

1,2s + 8

(\alpha - (180 - \beta))°

(\alpha + (180 - \beta))°

(\alpha - (90 - \beta))°

(\alpha + (90 - \beta))°

+/- 1

+/- 2

60°

Св. 14 до 16

Св. 16 до 18

Св. 18 до 20

Св. 20 до 22

s + 3

Св. 22 до 24

+/- 3

Св. 24 до 26

0,9s + 6

0,8s + 6

Св. 26 до 28

Св. 28 до 30

Св. 30 до 32

s + 4

Св. 32 до 35

ПИП

От 12 до 14

s + 2

+1
-2

Св. 14 до 16

s + 2

0,9s + 6

Св. 16 до 18

Св. 18 до 20

Св. 20 до 22

Св. 22 до 24

Св. 24 До 26

+/- 4

Св. 26 до 28

Св. 28 до 30

Св. 30 до 32

Св. 32 до 35

Таблица 8

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

\alpha_{1}

\alpha \pm 1°

подготовленных кромок свариваемых деталей

сварного шва

при \beta 179° — 136°

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

У7

РИНп

От ₄ до 10

1,6s + 7

(\alpha - (180 - \beta))°

+/- 1

60°

Св. 10 до 12

1,6s + 10

Св. 12 до 20

ПИП

От 6 до 10

1,4s + 6

+/- 2

Св. 10 до 14

1,6s + 7

Св. 14 до 20

+/- 2

Таблица 9

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

h = h1, +/- 1,5

e = e1, +/- 3

\alpha_{1}

\alpha_{2} = \alpha_{3}

g = g1

c +/- 1

\alpha \pm 1°

подготовленных кромок свариваемых деталей

сварного шва

при \beta 179° — 136°

Номин.

Пред. откл.

У8

s1 >=0,7s

РИНп; АИНп

От 12 до 14

s + 5

(\alpha - (180 - \beta))°

(\frac{\alpha}{2} + (90 - \frac{\beta}{2}))°

+/- 1

70°

Св. 14 до 17

Св. 17 до 20

0,9s + 5

Св. 20 до 23

Св. 23 до 26

0,8s + 5

Св. 26 до 30

АИНпз

От 32 до 36

0,6s + 3

+1
-2

От 36 до 40

Св. 40 до 44

Св. 44 до 48

0,6s + 5

Св. 48 до 52

Св. 52 до 56

Св. 56 до 60

АИП; ПИП

От 12 до 14

0,8s + 3

Св. 14 до 17

Св. 17 до 20

Св. 20 до 23

Св. 23 до 26

0,7s + 4

Св. 26 до 30

Таблица 10

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

\alpha_{1} = \alpha_{2}

c +/- 1

\alpha \pm 1°

подготовленных кромок свариваемых деталей

сварного шва

при \beta

Номин.

Пред. откл.

Номин.

Пред. откл.

179° — 142°

141° — 122°

89° — 61°

Св. 90°

До 90°

У9

s1 >=0,7s

РИНп

От 4 до 8

1,4s + 5

(35 + (\frac{(180 - \beta)}{2}))°

(35 - (\frac{(90 - \beta)}{2}))°

+/- 1

35°

РИНп; АИНп

Св. 8 до 12

1,5s + 7

Св. 12 до 14

1,5s + 6

Св. 14 до 20

1,5s + 5

От 20 до 30

АИП; ПИП

От 10 до 12

1,3s + 3

1,4s + 3

+1
-2

Св. 12 до 22

1,4s + 4

Св. 22 до 24

1,4s + 3

1,5s + 4

Св. 24 до 26

1,5s + 3

Св. 26 до 30

Таблица 11

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

\alpha_{1} = \alpha_{2}

e1 +/- 2

c +/- 1

\alpha \pm 1°

при \beta

подготовленных кромок свариваемых деталей

сварного шва

179° — 142°

141° — 122°

89° — 61°

Св. 90°

До 90°

Св. 90°

До 90°

Номин.

Пред. откл.

Номин.

Пред. откл.

У10

s1 >=0,7s

РИНп; АИНп

От 4 до 8

1,4s + 5

(35 + (\frac{(180 - \beta)}{2}))°

(35 - (\frac{(90 - \beta)}{2}))°

35°

Св. 8 до 10

1,5s + 7

Св. 10 до 12

Св. 12 до 14

1,5s + 6

Св. 14 до 20

1,5s + 5

Св. 20 до 30

АИНп; АИНпз

От 20 до 24

1,5s + 4

Св. 24 до 26

Св. 26 до 40

1,5s + 2

АИП; ПИП

От 10 до 12

1,5s + 2

Св. 12 до 14

1,4s + 2

1,5s + 4

Св. 14 до 24

1,5s + 2

Св. 24 до 26

Св. 26 до 30

1,5s + 3

Таблица 12

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

g, не менее

подготовленных кромок свариваемых деталей

сварного шва

при \beta

Номин.

Пред. откл.

91° — 100°

101° — 110°

111° — 120°

121° — 135°

136° — 179°

179° — 136°

135° — 91°

Т1

s1 >=0,7s

РИНп

От 1 до 2

s + b

+₀,5

РИНп; АИНп

Св. 2 до 3

+1,0

Св. 3 до 4

0,5s

РИНп;

Св. 3 до 8

АИНп; АИНпз

Св. 8 до 12

+2,0

АИП; ПИП

Св. 12 до 16

0,9s + b

s + b

1,1s + b

1,2s + b

Св. 16 до 20

Таблица 13

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

e1, не менее

g, не менее

подготовленных кромок свариваемых деталей

сварного шва

при \beta

Номин.

Пред. откл.

Номин.

Пред. откл.

91° — 100°

89° — 80°

101° — 110°

79° — 70°

111° — 120°

68° — 60°

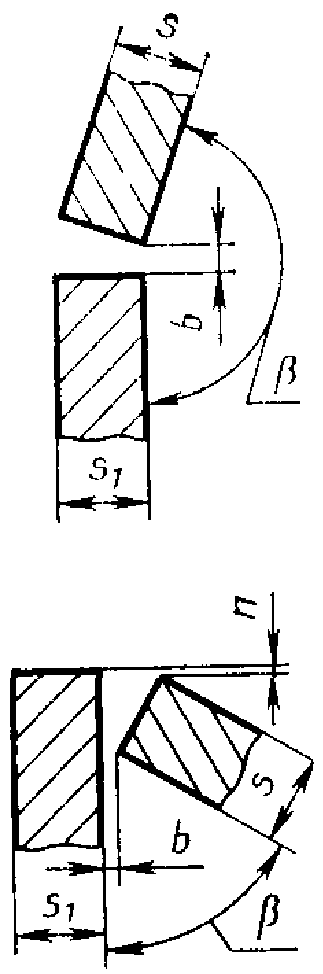

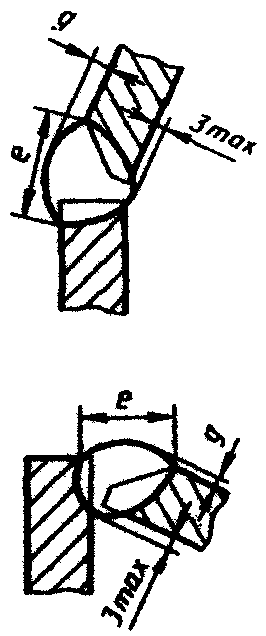

Т2

s₁ >=₀,7s

РИНп

От 1 до 2

+₀,5

РИНп; АИНп

Св. 2 до 3

+1,0

Св. 3 до 4

РИНп; АИНп; АИНпз; АИП; ПИП

От 3 до 8

Св. 8 до 12

+2,0

Св. 12 до 16

0,9s + b

s + b

Св. 16 до 20

Таблица 14

Размеры, мм

Обозначение соединения	Конструктивные элементы		Способ сварки	s	e, не более	\alpha_{1}	b		c +/- 1	g	\alpha \pm 1°
	подготовленных кромок свариваемых деталей	сварного шва			при \beta 91° — 149°		Номин.	Пред. откл.
Т3	s1 >=₀,7s		РИНп	От 4 до 10	1,5s + 6	(\alpha - (\beta - 90))°	0	+1	2	5 +/- 3	60°
				Св. 10 до 20				+2	3
			АИП; ПИП	От 4 до 10	1,5s + 4			+1
				Св. 10 до 14				+2
				Св. 14 до 20					5

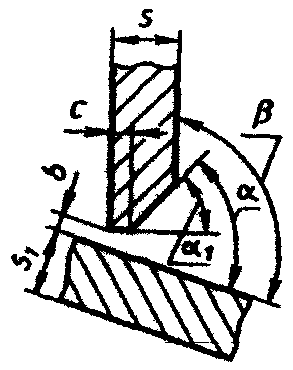

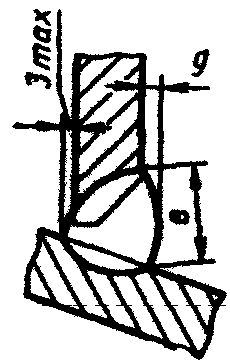

Таблица 15

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e, не более

\alpha_{1}

c +/- 1

\alpha \pm 1°

подготовленных кромок свариваемых деталей

сварного шва

при \beta 91° — 149°

Номин.

Пред. откл.

Номин.

Пред. откл.

Т4

s1 >=0,7s

РИНп; АИНп

От 4 до 6

1,5s + 6

(\alpha - (\beta - 90))°

5 +/- 3

60°

Св. 6 до 8

Св. 8 до 10

Св. 10 до 12

Св. 12 до 18

Св. 18 до 20

АИП; ПИП

От 4 до 6

1,5s + 4

Св. 6 до 8

Св. 8 до 10

Св. 10 до 12

Св. 12 до 14

Св. 14 до 18

Св. 18 до 20

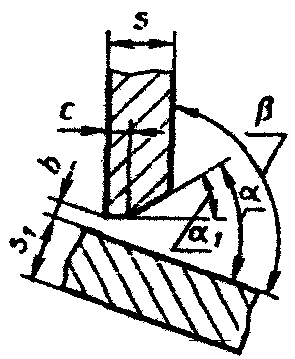

Таблица 16

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e = g

\alpha_{1}

Номин.

Пред. откл.

подготовленных кромок свариваемых деталей

сварного шва

при \beta

Номин.

Пред. откл.

89° — 59°

91° — 121°

89° — 59°

91° — 121°

Св. 90°

До 90°

Т5

s1 >=0,7s

РИНп; АИНп

От 4 до 6

+/- 2

(\beta - 90)°

(90 - \beta)°

Св. 6 до 10

Св. 10 до 12

+/- 3

Св. 12 до 18

Св. 18 до 20

АИП; ПИП

От 4 до 6

+/- 2

Св. 6 до 8

Св. 8 до 10

Св. 10 до 12

+/- 3

Св. 12 до 14

Св. 14 до 18

Св. 18 до 20

Таблица 17

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e = g

\alpha_{1}

Номин.

Пред. откл.

при \beta

Номин.

Пред. откл.

подготовленных кромок свариваемых деталей

сварного шва

89° — 59°

91° — 121°

89° — 59°

91° — 121°

Св. 90°

До 90°

Т6

s1 >=0,7s

РИНп; АИНп

От 4 до 6

+/- 2

(\beta - 90)°

(90 - \beta)°

Св. 4 до 10

Св. 10 до 12

+/- 3

Св. 12 до 18

Св. 18 до 20

АИП; ПИП

От 4 до 6

+/- 2

От 6 до 8

От 8 до 10

Св. 10 до 12

+/- 3

Св. 12 до 18

Св. 18 до 20

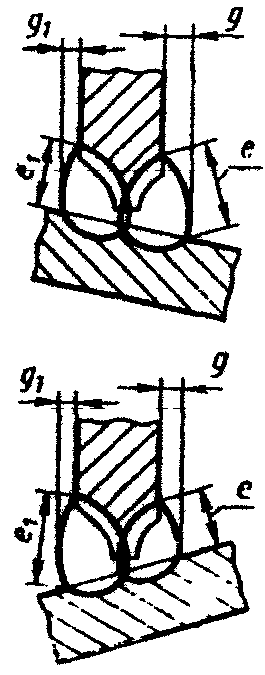

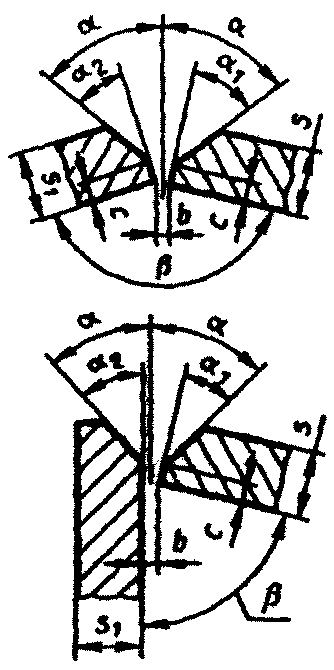

Таблица 18

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

e = e1

\alpha_{1}

\alpha_{2}

\alpha_{1}

\alpha_{2}

c +/- 1

g = g1

\alpha \pm 1° °

не более

Номин.

Пред. откл.

подготовленных кромок свариваемых деталей

сварного шва

при \beta

91° — 95°

89° — 85°

96° — 100°

84° — 80°

96° — 100°

84° — 80°

Св. 90°

До 90°

Т7

s1 >= 0,5s

РИНп; АИПп

От 12 до 14

1,4s + 5

1,1s + 5

1,2s + 4

(\alpha - (\beta - 90))°

(\alpha + (\beta - 90))°

(\alpha - (90 - \beta))°

(\alpha + (90 - \beta))°

5 +/- 3

60°

Св. 14 до 17

1,1s + 4

Св. 17 до 20

1,1s + 2

1,2s + 6

Св. 20 до 23

Св. 23 до 26

Св. 26 до 30

Св. 30 до 35

s + 3

АИП; ПИП

От 12 до 14

1,4s + 3

1,2s + 3

s + 4

Св. 14 до 17

1,1s + 3

1,1s

Св. 17 до 20

1,1s

Св. 20 до 23

Св. 23 до 26

Св. 26 до 30

Св. 30 до 35

s + 2

Таблица 19

Размеры, мм

Обозначение соединения

Конструктивные элементы

Способ сварки

h +/- 1,5

e = e1
+/- 3

\alpha_{1}

\alpha_{2}

\alpha_{1}

\alpha_{2}

g = g1

c +/- 1

\alpha \pm 1°

при \beta

Номин.

Пред. откл.

Номин.

Пред. откл.

подготовленных кромок свариваемых деталей

сварного шва

91° — 105°

89° — 75°

Св. 90°

До 90°

Т9

s1 >= 0,5s

РИН

От 32 до 36

0,7s

(\alpha - (\beta - 90))°

(\alpha + (\beta - 90))°

(\alpha - (90 - \beta))°

(\alpha + (90 - \beta))°

+/- 3

30°

Св. 36 до 40

0,6s

Св. 40 до 44

Св. 44 до 48

Св. 48 до 52

Св. 52 до 56

Св. 56 до 60

ПИП

От 32 до 36

0,7s

Св. 36 до 40

0,6s

Св. 40 до 44

Св. 44 до 48

Св. 48 до 52

Св. 52 до 56

Св. 56 до 60

5. Кромки свариваемых деталей должны быть обработаны механическим способом, при этом шероховатость обработанной поверхности должна быть не более Rz 40 мкм по ГОСТ 2789-73.

6. Сварка соединений деталей неодинаковой толщины при разнице, не превышающей значений, указанных в табл. 20, должна производиться так же, как для деталей одинаковой толщины. Конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по большей толщине.

Таблица 20

мм

Толщина тонкой детали	Разность толщины деталей
От 0,8 до 3,0	0,5
Св. 3,0 « 5,0»	1,0
« 5,0 » 12,0	1,2
« 12,0 » 25,0	1,5
« 25,0 » 60,0	3,0

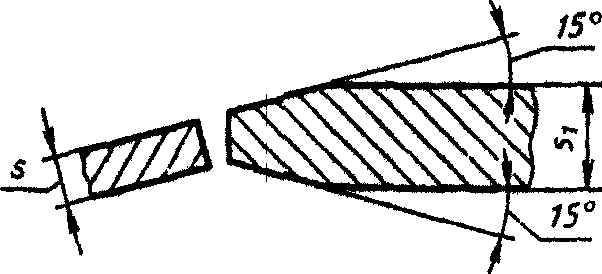

При разнице в толщине свариваемых деталей свыше значений, указанных в табл. 20, на детали, имеющей большую толщину s1, должен быть сделан скос с одной или двух сторон до толщины тонкой детали s, как указано на черт. 1 и 2.

Черт. 1

Черт. 2

При этом конструктивные элементы подготовленных кромок и размеры сварного шва следует выбирать по меньшей толщине.

7. В соединениях с углом соединения 179° — 91° без скоса кромок деталей толщины свыше 6 мм при сварке неплавящимся электродом с присадочным металлом для обеспечения направленности его подачи в сварочную ванну разрешается снимать фаску с верхних кромок деталей размером 1,0 — 1,5 мм x 45°.

8. При сварке в положениях, отличных от нижнего, допускается увеличение размеров шва, но не более 2 мм — для деталей толщиной до 25 мм, 3 мм — свыше 25 мм.

9. При сварке в гелии на постоянном токе размеры шва могут быть уменьшены до 15%.

10. Для расчетных угловых швов значения катетов K; K1 должны быть установлены при проектировании сварного соединения.

11. Предельные отклонения значений катета расчетных швов должны соответствовать:

+₂,0 мм при K < 5 мм; +₃,0 мм при 5 <= K <= 8 мм; +₄,0 мм при K > 8 мм.

12. Размеры выполненных швов на участке перекрытия для замкнутых соединений, а также в местах, исправленных подваркой, могут отличаться от установленных настоящим стандартом. В этом случае они должны соответствовать нормативно-технической документации.

13. При сварке технического алюминия допускается увеличение размеров швов до 20%.

14. При выполнении двустороннего шва с полным проплавлением перед сваркой с обратной стороны корень шва должен быть расчищен до чистого металла. Расчистка абразивными кругами не допускается.

15. При переменном угле сопряжения деталей \beta шов делится на участки. Каждый участок сопрягаемых элементов выполняется в соответствии с требованиями настоящего стандарта.
