ГОСТ 27555-87 (ИСО 4306/1-85). Государственный стандарт Союза ССР. Краны грузоподъемные. Термины и определения
Государственный комитет СССР по стандартам · № ГОСТ 27555-87Действующий акт
(введен в действие Постановлением Госстандарта СССР от 24.12.1987 № 4926)
Введен в действие Постановлением Государственного комитета СССР по стандартам от 24 декабря 1987 г. № 4926
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ВНЕСЕН Министерством строительного, дорожного и коммунального машиностроения СССР
2. ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по стандартам от 24.12.1987 № 4926 введен в действие государственный стандарт СССР ГОСТ 27555-87, в качестве которого непосредственно применен международный стандарт ИСО 4306/1-85, с 01.01.1989.
Настоящий стандарт устанавливает термины и определения понятий в области краностроения.
Настоящий стандарт распространяется на все основные виды грузоподъемных кранов, их параметры и узлы.
Термины, устанавливаемые настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.
| Термин | Определение | Схема |
| ОБЩИЕ ПОНЯТИЯ | ||
| 1. Кран грузоподъемный | Машина цикличного действия, предназначенная для подъема перемещения в пространстве груза, подвешенного с помощью крюка или удерживаемого другим грузозахватным органом | - |
| Классификация кранов по конструкции | ||
| 2. Кран мостового типа | Кран, у которого грузозахватный орган подвешен к грузовой тележке, тали или стреловому крану, перемещающимся по мосту | - |
| (E) Overhead type crane | ||
| (F) Appareil de levage du type pont | ||
| 3. Кран мостовой | Кран мостового типа, несущие элементы конструкции которого опираются непосредственно на подкрановый путь |  |
| (E) Overhead travelling crane | ||
| (F) Pont roulant | ||
| 4. Кран козловой | Кран мостового типа, несущие элементы конструкции которого опираются на подкрановый путь с помощью двух опорных стоек |  |
| (E) Portal bridge crane | ||
| (F) Pont portique | ||
| 5. Кран полукозловой | Кран мостового типа, несущие элементы конструкции которого опираются на подкрановый путь, с одной стороны, а с другой — с помощью опорной стойки |  |
| (E) Semi-portal bridge crane | ||
| (F) Pont semiportique | ||
| 6. Кран кабельного типа | Кран, у которого грузозахватный орган подвешен к грузовой тележке, перемещающейся по несущим канатам, закрепленным на двух опорах | - |
| (E) Cable type crane | ||
| (F) Appareil de levage du type blondin | ||

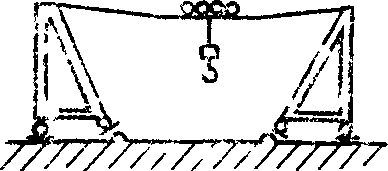

| 7. Кран кабельный | Кран, несущими элементами у которого являются канаты, закрепленные в верхней части опорных мачт |  |
| (E) Cable crane | ||
| (F) Blondin | ||
| 8. Кран кабельный мостовой | Кран, несущими элементами у которого являются канаты, закрепленные на концах моста, установленного на опорных стойках |  |
| (E) Portal cable crane | ||
| (F) Pont portique àcâble | ||
| 9. Кран стрелового типа | Кран, у которого грузозахватный орган подвешен к стреле или тележке, перемещающейся по стреле | - |
| (E) Jib type crane | ||
| (F) Appareil de levage du type grue | ||

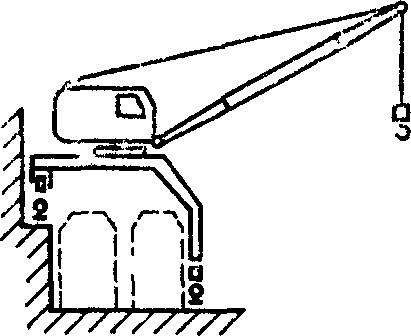

| 10. Кран портальный | Кран стрелового типа передвижной, поворотный на портале, предназначенном для пропуска железнодорожного или автомобильного транспорта |  |
| (E) Portal slewing crane | ||
| (F) Grue orientable sur portique | ||
| 11. Кран полупортальный | Кран стрелового типа передвижной, поворотный, на полупортале, предназначенном для пропуска железнодорожного или автомобильного транспорта |  |
| (E) Semi-portal slewing crane | ||
| (F) Grue orientable sur semi-portique | ||
| 12. Кран стреловой самоходный | Кран стрелового типа, который может быть снабжен башенно-стреловым оборудованием и может перемещаться с грузом или без груза, не требуя специальных путей, и устойчивость которого обеспечивается за счет силы тяжести | - |
| (E) Mobile crane | ||
| (F) Grue mobile | ||

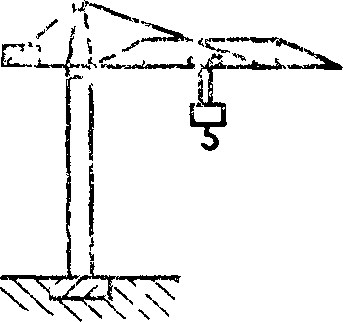

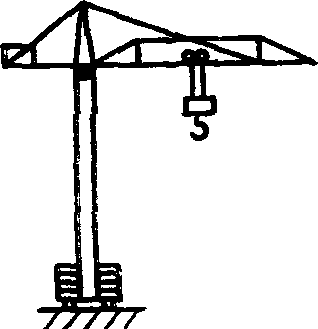

| 13. Кран башенный | Кран стрелового типа поворотный со стрелой, закрепленной в верхней части вертикально расположенной башни |  |
| (E) Tower crane | ||
| (F) Grue \text{а} tour | ||
| 14. Кран железнодорожный | Кран стрелового типа, смонтированный на платформе, передвигающейся по железнодорожному пути |  |
| (E) Railway crane | ||
| (F) Grue sur voie ferrée | ||
| 15. Кран плавучий | Кран стрелового типа на самоходном или несамоходном понтоне, предназначенном для его установки и передвижения | - |
| (E) Floating crane | ||
| (F) Grue flottante | ||

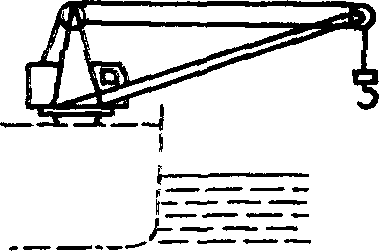

| 16. Кран стреловой судовой | Кран стрелового типа поворотный, установленный на борту судна и предназначенный для его загрузки и разгрузки |  |
| (E) Deck crane | ||
| (F) Grue de bord | ||
| 17. Кран мачтовый | Кран стрелового типа поворотный, со стрелой, закрепленной шарнирно на мачте, имеющей нижнюю и верхнюю опоры | - |
| (E) Derrick crane (mast crane) | ||
| (F) Mât de charge (grue-derrick) | ||

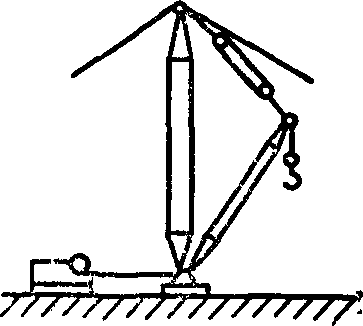

| 18. Кран мачтовый вантовый | Кран мачтовый с закреплением верха мачты посредством канатных оттяжек-вантов |  |
| (E) Guy-derrick crane | ||
| (F) Grue-derrick \text{а} haubans | ||
| 19. Кран мачтовый жестконогий | Кран мачтовый с закреплением верха мачты посредством жестких тяг |  |
| (E) Rigid-braced derrick crane | ||
| (F) Grue-derrick \text{а} rigide | ||
| 20. Кран консольный | Кран стрелового типа, грузозахватный орган которого подвешен к жестко закрепленной консоли (стреле) или тележке, перемещающейся по консоли (стреле) | - |
| (E) Cantilever crane | ||
| (F) Grue \text{а} potence | ||
| 21. Кран консольный на колонне | Кран консольный, вращающийся на колонне, основание которой прикреплено к фундаменту, либо прикрепленный к колонне, которая может вращаться в подпятнике, размещенном в фундаменте |  |
| (E) Pillar jib crane | ||
| (F) Grue \text{а} fût (potence sur colonne) | ||
| 22. Кран настенный | Кран консольный стационарный, прикрепленный к стене либо перемещающийся по надземному крановому пути, закрепленному на стене или несущей конструкции |  |
| (E) Wall crane | ||
| (F) Grue murale | ||
| 23. Кран велосипедный | Кран консольный, перемещающийся по наземному однорельсовому пути и удерживаемый верхней направляющей |  |
| (E) Walking crane | ||
| (F) Grue vélocipède | ||
| Классификация кранов по виду грузозахватного органа | ||
| 24. Кран крюковой | Кран с грузозахватным органом в виде крюка |  |
| (E) Hook crane | ||
| (F) Appareil de levage \text{а} crochet | ||
| 25. Кран грейферный | Кран, оборудованный грузозахватным органом в виде грейфера |  |
| (E) Grabbing crane | ||
| (F) Appareil de levage \text{а} benne preneuse | ||
| 26. Кран магнитный | Кран, оборудованный грузозахватным органом в виде электромагнита |  |
| (E) Magnet crane | ||
| (F) Appareil de levage électroporteur \text{а} | ||
| 27. Кран мульдомагнитный | Кран мостового типа, оборудованный грузозахватным органом в виде электромагнита и приспособлением для перемещения мульд |  |
| (E) Box-handling crane with magnet | ||
| (F) Pont roulant électroporteur pour auges \text{а} mitrailles (pont roulant \text{а} auges et àélectroporteur ) | ||
| 28. Кран мульдогрейферный | Кран мостового типа, оборудованный грузозахватным органом в виде грейфера и приспособлением для перемещения мульд |  |
| (E) Box-handling crane with grab | ||
| (F) Pont roulant \text{а} benne preneuse pour auges \text{а} mitrailles | ||
| 29. Кран мульдозавалочный | Кран мостового типа, оборудованный хоботом для захвата мульд |  |
| (E) Open-hearth furnace charging crane | ||
| (F) Pont roulant chargeur de four Martin (pont roulant chargeur de four) | ||
| 30. Кран штыревой | Кран мостового типа, оборудованный захватом для извлечения штырей из электролизеров |  |
| (E) Electrode-handling crane | ||
| (F) Pont roulant arrache-goujons | ||
| 31. Кран-штабелер | Кран мостового типа, оборудованный вертикальной колонной с устройством для штабелирования грузов |  |
| (E) Overhead travelling stacking crane | ||
| (F) Pont roulant gerbeur | ||
| 32. Кран литейный | Кран мостового типа, оборудованный механизмами подъема и опрокидывания литейного ковша |  |
| (E) Ladle crane | ||
| (F) Pont roulant de coulée | ||
| 33. Кран посадочный | Кран мостового типа, оборудованный вращающейся колонной с горизонтальными клещами в нижней ее части для захвата и посадки в печь заготовок |  |
| (E) Ingot charging crane | ||
| (F) Pont roulant chargeur de lingots | ||
| 34. Кран ковочный | Кран мостового типа, оборудованный приспособлением для подъема, перемещения и поворота поковок |  |
| (E) Forge crane | ||
| (F) Pont roulant de forge | ||
| 35. Кран для раздевания слитков (стрипперный) | Кран мостового типа, оборудованный устройством для выталкивания слитков из изложниц |  |
| (E) Stripper crane | ||
| (F) Pont roulant démouleur (pont strippeur) | ||

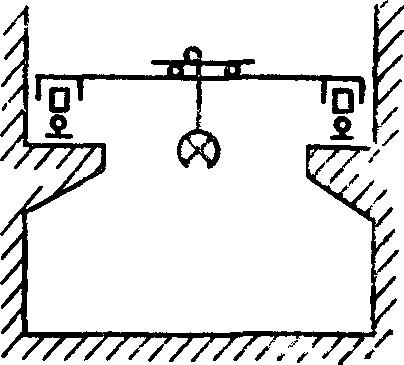

| 36. Кран колодцевый | Кран мостового типа, оборудованный клещевым захватом и предназначенный для обслуживания колодцевых печей |  |
| (E) Soaking pit crane | ||
| (F) Pont roulant de four pit | ||
| Классификация кранов по возможности перемещения | ||
| 37. Кран стационарный | Кран, закрепленный на фундаменте или на другом неподвижном основании |  |
| (E) Fixed base crane | ||
| (F) Appareil de levage fixe (stationnaire) | ||
| 38. Кран самоподъемный | Кран, установленный на конструкциях возводимого сооружения и перемещающийся вверх при помощи собственных механизмов по мере возведения сооружения |  |
| (E) Climbing crane | ||
| (F) Appareil de levage autosurélévation \text{а} | ||
| 39. Кран переставной | Кран, установленный на основании и перемещаемый с места на место вручную или при помощи других грузоподъемных средств |  |
| (E) Portable crane | ||
| (F) Appareil de levage déplacable | ||
| 40. Кран радиальный | Кран, имеющий возможность перемещения при работе относительно одной стационарной опоры |  |
| (E) Radial crane | ||
| (F) Appareil de levage pivotant | ||
| 41. Кран передвижной | Кран, имеющий возможность передвижения при работе | - |
| (E) Travelling crane | ||
| (F) Appareil de levage mobile | ||
| 42. Кран самоходный | Кран передвижной, оборудованный механизмом для передвижения при работе и транспортировке | - |
| (E) Self-propelled crane | ||
| (F) Grue automotrice | ||
| 43. Кран прицепной | Кран передвижной, не оборудованный механизмом для передвижения и перемещаемый в прицепе за тягачом (буксиром) |  |
| (E) Trailer crane | ||
| (F) Grue remorquée | ||
| Классификация кранов по виду привода | ||
| 44. Кран ручной | Кран с ручным приводом его рабочих механизмов | - |
| (E) Manual crane | ||
| (F) Appareil de levage \text{а} main | ||
| 45. Кран электрический | Кран с электрическим приводом его рабочих механизмов | - |
| (E) Electric crane | ||
| (F) Appareil de levage électrique | ||
| 46. Кран гидравлический | Кран с гидравлическим приводом его рабочих механизмов | - |
| (E) Hydraulic crane | ||
| (F) Appareil de levage hydraulique | ||
| Классификация кранов по степени поворота | ||
| 47. Кран поворотный | Кран, имеющий возможность вращения (в плане) поворотной части вместе с грузом относительно опорной части крана | - |
| (E) Slewing crane | ||
| (F) Grue orientable | ||
| 48. Кран неполноповоротный | Кран поворотный, имеющий возможность вращения поворотной части от одного крайнего положения до другого на угол не менее 360° |  |
| (E) Limited slewing crane | ||
| (F) Grue \text{а} orientation limitée | ||
| 49. Кран полноповоротный | Кран поворотный, имеющий возможность вращения поворотной части от одного крайнего положения до другого на угол более 360° |  |
| (E) Full-circle slewing crane | ||
| (F) Grue \text{а} orientation totale | ||
| 50. Кран неповоротный | Кран, не имеющий возможности вращения груза (в плане) относительно опорной части |  |
| (E) Non-slewing crane | ||
| (F) Grue non orientable | ||
| Классификация кранов по способу опирания | ||
| 51. Кран опорный | Кран мостовой, опирающийся на надземный крановый путь |  |
| (E) Supported crane | ||
| (F) Appareil de levage posé | ||
| 52. Кран подвесной | Кран мостовой, подвешенный к нижним полкам подкранового пути |  |
| (E) Underslung crane | ||
| (F) Appareil de levage suspendu | ||
| ПАРАМЕТРЫ | ||
| Нагрузки | ||
| 53. Момент грузовой M = L·Q | Произведение значений вылета L и соответствующей ему грузоподъемности Q |  |
| (E) Load moment | ||
| (F) Moment de la charge par rapport \text{а} l'axe d'orientation | ||
| 54. Момент грузовой опрокидывающий M = A·Q | Произведение значений вылета от ребра опрокидывания A и соответствующей ему грузоподъемности Q |  |
| (E) Load tipping moment | ||
| (F) Moment de basculement | ||
| 55. Конструктивная масса Gk | Масса крана без балласта и противовеса в незаправленном состоянии, т.е. без топлива, масла, смазочных материалов и воды. Для стреловых кранов принимается в сборе с основной стрелой и противовесом в незаправленном состоянии | - |
| (E) Design mass | ||
| (F) Masse nette | ||
| 56. Общая масса G0 | Полная масса крана в заправленном состоянии с балластом и противовесом | - |
| (E) Total mass | ||
| (F) Masse totale | ||
| 57. Давление колеса P | Значение наибольшей вертикальной нагрузки, передаваемое одним ходовым колесом на подкрановый путь или на основание |  |
| (E) Wheel load | ||
| (F) Charge sur un appui | ||
| Линейные параметры крана | ||
| 58. Вылет L | Расстояние по горизонтали от оси вращения поворотной части до вертикальной оси грузозахватного органа без нагрузки при установке крана на горизонтальной площадке |  |
| (E) Radius | ||
| (F) Portée | ||
| 59. Вылет от ребра опрокидывания A | Расстояние по горизонтали от ребра опрокидывания до вертикальной оси грузозахватного органа без нагрузки при установке крана на горизонтальной площадке |  |
| (E) Outreach to tipping axis | ||
| (F) Portée \text{а} partir de l'axe de basculement | ||
| 60. Вылет консоли l | Наибольшее расстояние по горизонтали от оси опоры крана, ближайшей к консоли, до оси грузозахватного органа, расположенного на консоли |  |
| (E) Outreach from rail | ||
| (F) Portée de bec | ||
| 61. Подход C | Минимальное расстояние по горизонтали от оси кранового рельса до вертикальной оси грузозахватного органа |  |
| (E) Hook approach | ||
| (F) Cote d'approche (appareil de type pont) | ||
| 62. Габарит задний r | Наибольший радиус поворотной части крана со стороны, противоположной стреле |  |
| (E) Tail radius | ||
| (F) Zone de arriére débattement | ||

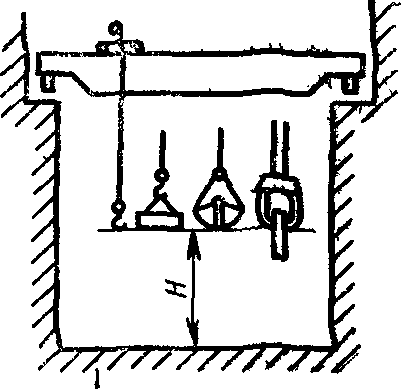

| 63. Высота подъема H | Расстояние по вертикали от уровня стоянки до грузозахватного органа, находящегося в верхнем положении: для крюков и вил — до их опорной поверхности; для прочих грузозахватных органов — до их нижней точки (в замкнутом положении) |  |
| (E) Load-lifting height | ||
| (F) Course de levage | ||
| Для мостовых кранов высота подъема принимается от уровня пола. Высота подъема определяется без нагрузки при установке крана на горизонтальной площадке |  | |

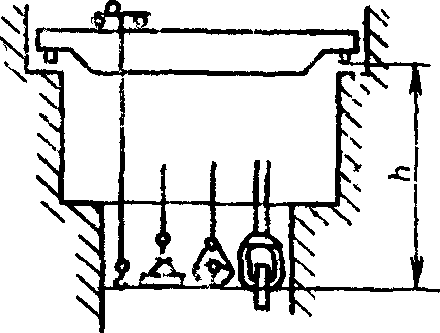

| 64. Глубина опускания h | Расстояние по вертикали от уровня стоянки крана до грузозахватного органа, находящегося в нижнем рабочем положении: для крюков и вил — до их опорной поверхности; для прочих грузозахватных органов — до их нижней точки (в замкнутом положении) |  |
| (E) Load-lowering height | ||
| (F) Profondeur de descente | ||
| Для мостовых кранов глубина опускания принимается от уровня рельса. Глубина опускания определяется без нагрузки при установке крана на горизонтальной площадке |  | |
| 65. Диапазон подъема D | Расстояние по вертикали между верхним и нижним рабочими положениями грузозахватного органа |  |
| (E) Lifting range | ||
| (F) Amplitude de levage | ||
| 66. Высота подкранового пути H0 | Расстояние по вертикали от уровня пола (земли) до уровня головок рельсов подкранового пути |  |
| (E) Crane track height | ||
| (F) Hauteur du chemin de roulement | ||
| Скорости рабочих движений | ||
| 67. Скорость подъема (опускания) груза Vn | Скорость вертикального перемещения рабочего груза в установившемся режиме движения |  |
| (E) Load-lifting (-lowering) speed | ||
| (F) Vitesse de levage (de descente) de la charge | ||

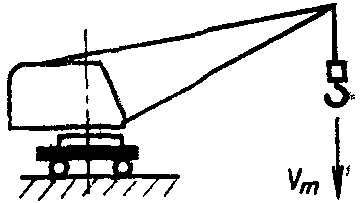

| 68. Скорость посадки Vm | Наименьшая скорость опускания наибольшего рабочего груза при монтаже или укладке в установившемся режиме движения |  |
| (E) Precision load-lowering speed | ||
| (F) Vitesse de pose (de mise en place) | ||
| 69. Частота вращения \omega | Угловая скорость вращения поворотной части крана в установившемся режиме движения. Определяется при наибольшем вылете с рабочим грузом при установке крана на горизонтальной площадке и скорости ветра не более 3 м/с на высоте 10 м |  |
| (E) Slewing speed | ||
| (F) Vitesse d'orientation | ||
| 70. Скорость передвижения Vk | Скорость передвижения крана в установившемся режиме движения. Определяется при передвижении крана по горизонтальному пути с рабочим грузом и при скорости ветра не более 3 м/с на высоте 10 м |  |
| (E) Travelling speed | ||
| (F) Vitesse de translation | ||
| 71. Скорость передвижения тележки Vt | Скорость передвижения грузовой тележки в установившемся режиме движения. Определяется при движении тележки по горизонтальному путис наибольшим рабочим грузом и при скорости ветра не более 3 м/с на высоте 10 м |  |
| (E) Crab traversing speed | ||
| (F) Vitesse de déplacement du chariot | ||

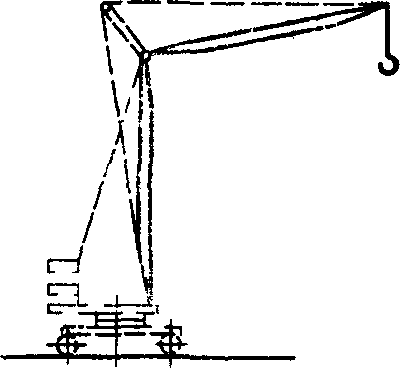

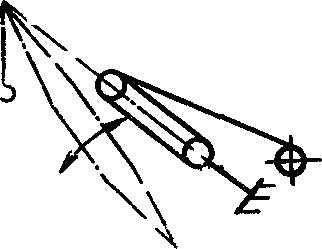

| 72. Скорость изменения вылета Vr | Средняя скорость горизонтального перемещения рабочего груза в установившемсярежиме движения. Определяется при изменении вылета от наибольшего до наименьшего при установке крана на горизонтальном пути и скорости ветра не более 3 м/с на высоте 10 м |  |
| (E) Derricking speed | ||
| (F) Vitesse de variation de la portée | ||
| 73. Время изменения вылета t | Время, необходимое для изменения вылета от наибольшего до наименьшего. Определяется при изменении вылета под нагрузкой, равной грузоподъемности для наибольшего вылета при установке крана на горизонтальном пути при скорости ветра не более 3 м/с на высоте 10 м | - |
| (E) Derricking time | ||
| (F) Durée de relevage | ||
| 74. Скорость транспорта V0 | Наибольшая скорость передвижения крана в транспортном положении, обеспечиваемая собственным приводом |  |
| (E) Transport (road) speed | ||
| (F) Vitesse de route | ||
| 75. Время рабочего цикла | Время, затрачиваемое на осуществление одного установленного рабочего цикла | - |
| (E) Operation cycle time | ||
| (F) Durée d'un cycle de travail | ||
| Параметры, связанные с подкрановыми путями | ||
| 76. Уровень стоянкикрана | Горизонтальная поверхность основания или поверхность головок рельсов, на которую опирается неповоротная часть крана. Для кранов, у которых опоры расположены на разной высоте, уровень стоянки крана определяется по нижней опоре крана |  |
| (E) Crane datum level | ||
| (F) Niveau d'appui d'un appareil de levage | ||
| 77. Пролет S | Расстояние крана по горизонтали между осями рельсов подкранового пути для кранов мостового типа |  |
| (E) Span | ||
| (F) Portée | ||
| 78. Колея K: | Расстояние по горизонтали между осями рельсов или колес (гусениц) ходовой части крана Расстояние между осями рельсов для передвижения тележки |  |
| а) для кранов стрелового типа | ||
| б) для грузовых тележек | ||
| (E) Track centres | ||
| (F) Voie | ||
| 79. База B | Расстояние между осями опор крана, измеренное по его продольной оси |  |
| (E) Base | ||
| (F) Empattement | ||
| 80. База выносных опор B0 | Расстояние между вертикальными осями выносных опор, измеренное по продольной оси крана |  |
| (E) Base on outriggers | ||
| (F) Empattement des vérins de calage | ||
| 81. Расстояние между выносными опорами K0 | Расстояние между вертикальными осями выносных опор, измеренное поперек продольной оси крана |  |
| (E) Distance between outriggers | ||
| (F) Distance entre vérins de calage | ||
| 82. Уклон пути i | Уклон, на котором допускается работа крана, определяют отношением i = h/B, выраженным в процентах, соответствующим разности уровней двух точек пути, находящихся на расстоянии B, равном базе крана. Значение разности уровней измеряется при отсутствии нагрузки на данный участок пути |  |
| (E) Gradient | ||
| (F) Pente de la voie | ||
| 83. Уклон преодолеваемый | Уклон пути j = h/B, выраженный в процентах, преодолеваемый краном с постоянной транспортной скоростью |  |
| (E) Gradeability | ||
| (F) Pente franchissable | ||
| 84. Контур опорный | Контур, образуемый горизонтальными проекциями прямых линий, соединяющих вертикальные оси опорных элементов крана (колес или выносных опор) |  |
| (E) Support contour | ||
| (F) Contour d'appui | ||
| 85. Радиус закругления Rk | Наименьший радиус закругления оси внутреннего рельса на криволинейном участке пути |  |
| (E) Track curvature radius | ||
| (F) Rayon de courbure de la voie | ||
| 86. Наименьший радиус поворота R | Радиус окружности, описываемый внешним передним колесом крана при изменении направления движения |  |
| (E) Minimum turning radius | ||
| (F) Rayon minimal de braquage | ||
| Параметры общего характера | ||
| 87. Режим работы | Характеристика крана, учитывающая его использование по грузоподъемности и времени, а также число циклов работы | - |
| (E) Classification group | ||
| (F) Groupe de classification | ||
| 88. Габарит приближения | Пространство, определяемое условиями безопасности при работе крана вблизи сооружений, из пределов которого может выходить лишь грузозахватный орган при выполнении рабочих операций |  |
| (E) Crane clearance line | ||
| (F) Gabarit d'approche | ||
| Движения | ||
| 89. Подъем (опускание) груза | Вертикальное перемещение груза |  |
| (E) Lifting (lowering) of load | ||
| (F) Levage (descente) de la charge | ||
| 90. Плавная посадка груза | Опускание груза с наименьшей скоростью при его монтажеили укладке (см. также 68) |  |
| (E) Precision load-lowering | ||
| (F) Levage (descente) de précision | ||
| 91. Подъем (опускание) стрелы | Угловое движение стрелы в вертикальной плоскости |  |
| (E) Derricking (luffing) | ||
| (F) Relevage (descente) de la flèche | ||
| 92. Изменение вылета | Перемещение грузозахватного органа путем подъема, опускания или передвижения стрелы, или путем передвижения грузовой тележки |  |
| (E) Change in radius | ||
| (F) Variation de la portée | ||
| 93. Горизонтальный ход груза | Изменение вылета, осуществляемое подъемом стрелы, при котором груз автоматически перемещается по траектории, близкой к горизонтали |  |
| (E) Level luffing | ||
| (F) Déplacement horizontal de la charge | ||
| 94. Передвижение крана | Перемещение всего крана в рабочем положении |  |
| (E) Travelling | ||
| (F) Translation de l'appareil de levage | ||
| 95. Передвижение (направление) | Перемещение грузовой тележки по мосту, несущему канату, стреле или консоли |  |
| (E) Traversing (direction) | ||
| (F) Déplacement (direction) | ||
| 96. Поворот (вращение) | Угловое движение поворотной части крана мостового или стрелового типа в горизонтальной плоскости |  |
| (E) Slewing | ||
| (F) Orientation | ||
| 97. Устойчивость крана | Способность крана противодействовать опрокидывающим моментам | - |
| (E) Crane stability | ||
| (F) Stabilité | ||
| 98. Устойчивость грузовая | Способность крана противодействовать опрокидывающим моментам, создаваемым весом груза, силами инерции, ветровой нагрузкой рабочего состояния и другими факторами | - |
| (E) Stability under working conditions | ||
| (F) Stabilité en charge | ||
| 99. Устойчивость собственная | Способность крана противодействовать опрокидывающим моментам, создаваемым ветровой нагрузкой нерабочего состояния и другими факторами | - |
| (E) Stability under no-load condition (crane assembled) | ||
| (F) Stabilité propre | ||
| 100. Испытания статические | Испытания крана путем статического приложения нагрузки к грузозахватному органу, на X % превышающей грузоподъемность крана | - |
| (E) Static tests | ||
| (F) Essais statiques | ||
| 101. Испытания динамические | Испытания крана путем выполнения рабочих движений под нагрузкой, на Y % превышающе грузоподъемность крана | - |
| (E) Dynamic tests | ||
| (F) Essais dynamiques | ||
| Узлы | ||
| 102. Механизм подъема | Приводное устройство для подъема и опускания груза |  |
| (E) Hoisting mechanism | ||
| (F) Mécanisme de levage | ||
| 103. Механизм передвижения крана | Приводное устройство для передвижения крана | - |
| (E) Crane travel mechanism | ||
| (F) Mécanisme de translation de l'appareil de levage | ||
| 104. Механизм передвижения тележки или тали | Приводное устройство для передвижения грузовой тележки или тали |  |
| (E) Crab or hoist traverse mechanism | ||
| (F) Mécanisme de direction | ||
| 105. Механизм изменения вылета | Приводное устройство для изменения вылета путем изменения угла наклона стрелы и (или) гуська |  |
| (E) Derricking mechanism | ||
| (F) Mécanisme de relevage | ||
| 106. Механизм поворота | Приводное устройство для вращения поворотной части крана в горизонтальной плоскости | - |
| (E) Slewing mechanism | ||
| (F) Mécanisme d'orientation | ||
| 107. Лебедка | Механизм, тяговое усилие которого передается посредством гибкого элемента (каната, цепи) от приводного барабана. |  |
| (E) Winch | ||
| (F) Treuil | ||
| Типы лебедок: барабанная; с канатоведущими шкивами; шпилевая |  | |
| 108. Таль | Грузоподъемный механизм, смонтированный с приводом хода или без него в одном корпусе |  |
| (E) Hoist | ||
| (F) Palan | ||
| 109. Ходовое устройство | Основание крана для установки поворотной платформы или башни крана, включающее приводное устройство для передвижения крана | - |
| (E) Undercarriage | ||
| (F) Châssis de roulement | ||
| 110. Портал | Конструкция, имеющая приподнятую ходовую раму, опирающуюся посредством стоек или непосредственно на крановый путь |  |
| (E) Portal | ||
| (F) Portique | ||
| 111. Тележка ходовая балансирная | Опорная конструкция, оборудованная колесами или катками, имеющая шарнирное соединение для равномерной передачи нагрузок на колеса или катки | - |
| (E) Bogie | ||
| (F) Bogie de roulement | ||
| 112. Мост | Несущая конструкция кранов мостового типа, предназначенная для движения по ней грузовой тележки или конструкция между опорами козлового или полукозлового крана | - |
| (E) Bridge | ||
| (F) Ossature de pont | ||
| 113. Тележка грузовая | Конструкция, предназначенная для перемещения подвешенного груза | - |
| (E) Crab (trolley) | ||
| (F) Chariot | ||
| 114. Опорно-поворотный круг | Узел для передачи нагрузок (грузового момента, вертикальных и горизонтальных сил) от поворотной части крана на неповоротную, он может также включать зубчатый венец для вращения крана | - |
| (E) Slewing ring | ||
| (F) Couronne d'orientation | ||
| 115. Платформа поворотная | Поворотная конструкция крана для размещения механизмов и стрелы |  |
| (E) Rotating platform | ||
| (F) Plate-forme tournante | ||
| 116. Башня | Вертикальная конструкция крана, поддерживающая стрелу и (или) поворотную платформу и обеспечивающая необходимую высоту расположения опоры стрелы |  |
| (E) Tower | ||
| (F) Tour ( fût , mât ) | ||
| 117. Колонна | Вертикальная конструкция, поддерживающая поворотную стрелу с рабочим грузом и обеспечивающая необходимую высоту подъема |  |
| (E) Pillar | ||
| (F) Fût | ||
| 118. Стрела | Конструкция крана, обеспечивающая необходимое значение вылета и (или) высоту подъема грузозахватного органа |  |
| (E) Jib (boom) | ||
| (F) Flèche | ||
| 119. Оборудование башенно-стреловое | Сменное оборудование стрелового самоходного крана, состоящее из башни, стрелы с гуськом или без гуська и других необходимых устройств |  |
| (E) Mast (tower) attachment | ||
| (F) Equipement en grue \text{а} tour | ||
| 120. Противовес | Грузы, прикрепляемые к противовесной консоли или поворотной платформе для уравновешивания рабочего груза и (или) отдельных частей крана во время работы |  |
| (E) Counter-weight | ||
| (F) Contrepoids | ||
| 121. Балласт | Груз, прикрепленный на ходовую раму или портал для обеспечения устойчивости крана |  |
| (E) Ballast | ||
| (F) Lest | ||
| 122. Тормоз | Устройство для снижения скорости движения или для остановки и (или) удержания механизмов в неподвижном состоянии | - |
| (E) Brake | ||
| (F) Frein | ||
| 123. Блок (канатный) | Вращающийся элемент с одним или несколькими ручьями для направления каната |  |
| (E) Sheave (pulley) | ||
| (F) Poulie | ||
| 124. Полиспаст | Блочно-канатная система для изменения силы и скорости |  |
| (E) Reeving system | ||
| (F) Mouflage | ||
| 125. Подвеска крюковая | Система блоков, размещенных на раме, снабженной крюком |  |
| (E) Hook assembly | ||
| (F) Moufle \text{а} crochet | ||
| 126. Органгрузозахватный | Устройство (крюк, грейфер, электромагнит, вилы и др.) для подвешивания, захватывания или подхватывания груза |  |
| (E) Load-handling device | ||
| (F) Organe de préhension | ||
| 127. Опора выносная | Устройство, предназначенное для увеличения опорного контура крана в рабочем состоянии |  |
| (E) Outrigger | ||
| (F) Vérin de stabilité | ||
Для каждого понятия установлен один стандартизованный термин.
Применение терминов — синонимов стандартизованного термина не допускается.
Приведенные определения можно, при необходимости, изменить, введя в них производные признаки, раскрывая значение используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
В табл. 1 к терминам приведены схемы.
В табл. 1 в качестве справочных приведены иноязычные эквиваленты стандартизованных терминов на английском (E) и французском (F) языках.
Алфавитные указатели содержащихся в стандарте терминов на русском языке и их иноязычных эквивалентов приведены в табл. 2 - 4.
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА РУССКОМ ЯЗЫКЕ
| Термин | № термина |
|---|---|
| База | 79 |
| База выносных опор | 80 |
| Балласт | 121 |
| Башня | 116 |
| Блок (канатный) | 123 |
| Время изменения вылета | 73 |
| Время рабочего цикла | 75 |
| Вылет | 58 |
| Вылет консоли | 60 |
| Вылет от ребра опрокидывания | 59 |
| Высота подкранового пути | 66 |
| Высота подъема | 63 |
| Габарит задний | 62 |
| Габарит приближения | 88 |
| Глубина опускания | 64 |
| Давление колеса | 57 |
| Диапазон подъема | 65 |
| Изменение вылета | 92 |
| Испытания динамические | 101 |
| Испытания статические | 100 |
| Колея | 78 |
| Колонна | 117 |
| Контур опорный | 84 |
| Кран башенный | 13 |
| Кран велосипедный | 23 |
| Кран гидравлический | 46 |
| Кран грейферный | 25 |
| Кран грузоподъемный | 1 |
| Кран железнодорожный | 14 |
| Кран кабельного типа | 6 |
| Кран кабельный | 7 |
| Кран кабельный мостовой | 8 |
| Кран ковочный | 34 |
| Кран козловой | 4 |
| Кран колодцевый | 36 |
| Кран консольный | 20 |
| Кран консольный на колонне | 21 |
| Кран крюковой | 24 |
| Кран литейный | 32 |
| Кран магнитный | 26 |
| Кран мачтовый | 17 |
| Кран мачтовый вантовый | 18 |
| Кран мачтовый жестконогий | 19 |
| Кран мостового типа | 2 |
| Кран мостовой | 3 |
| Кран мульдогрейферный | 28 |
| Кран мульдозавалочный | 29 |
| Кран мульдомагнитный | 27 |
| Кран настенный | 22 |
| Кран неповоротный | 50 |
| Кран неполноповоротный | 48 |
| Кран опорный | 51 |
| Кран передвижной | 41 |
| Кран переставной | 39 |
| Кран плавучий | 15 |
| Кран поворотный | 47 |
| Кран подвесной | 52 |
| Кран полноповоротный | 49 |
| Кран полукозловой | 5 |
| Кран полупортальный | 11 |
| Кран портальный | 10 |
| Кран посадочный | 33 |
| Кран прицепной | 43 |
| Кран для раздевания слитков | 35 |
| Кран радиальный | 40 |
| Кран ручной | 44 |
| Кран самоподъемный | 38 |
| Кран самоходный | 42 |
| Кран стационарный | 37 |
| Кран стрелового типа | 9 |
| Кран стреловой самоходный | 12 |
| Кран стреловой судовой | 16 |
| Кран стрипперный | 35 |
| Кран-штабелер | 31 |
| Кран штыревой | 30 |
| Кран электрический | 45 |
| Круг опорно-поворотный | 114 |
| Лебедка | 107 |
| Масса конструктивная | 55 |
| Масса общая | 56 |
| Механизм изменения вылета | 105 |
| Механизм передвижения крана | 103 |
| Механизм передвижения тележки или тали | 104 |
| Механизм поворота | 106 |
| Механизм подъема | 102 |
| Момент грузовой | 53 |
| Момент грузовой опрокидывающий | 54 |
| Мост | 112 |
| Оборудование башенно-стреловое | 119 |
| Опора выносная | 127 |
| Орган грузозахватный | 126 |
| Передвижение (направление) | 95 |
| Передвижение крана | 94 |
| Платформа поворотная | 115 |
| Поворот (вращение) | 96 |
| Подвеска крюковая | 125 |
| Подход | 61 |
| Подъем (опускание) груза | 89 |
| Подъем (опускание) стрелы | 91 |
| Полиспаст | 124 |
| Портал | 110 |
| Посадка груза плавная | 90 |
| Пролет | 77 |
| Противовес | 120 |
| Радиус закругления | 85 |
| Радиус поворота наименьший | 86 |
| Расстояние между выносными опорами | 81 |
| Режим работы | 87 |
| Скорость изменения вылета | 72 |
| Скорость передвижения | 70 |
| Скорость передвижения тележки | 71 |
| Скорость подъема (опускания) груза | 67 |
| Скорость посадки | 68 |
| Скорость транспорта | 74 |
| Стрела | 118 |
| Таль | 108 |
| Тележка грузовая | 113 |
| Тележка ходовая балансирная | 111 |
| Тормоз | 122 |
| Уклон преодолеваемый | 83 |
| Уклон пути | 82 |
| Уровень стоянки крана | 76 |
| Устойчивость грузовая | 98 |
| Устойчивость крана | 97 |
| Устойчивость собственная | 99 |
| Устройство ходовое | 109 |
| Ход груза горизонтальный | 93 |
| Частота вращения | 69 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА АНГЛИЙСКОМ ЯЗЫКЕ
| Термин | № термина |
|---|---|
| Ballast | 121 |
| Base | 79 |
| Base on outriggers | 80 |
| Bogie | 111 |
| Boom | 118 |
| Box-handling crane with grab | 28 |
| Box-handling crane with magnet | 27 |
| Brake | 122 |
| Bridge | 112 |
| Cable crane | 7 |
| Cable type crane | 6 |
| Cantilever crane | 20 |
| Change in radius | 92 |
| Classification group | 87 |
| Clearance line, crane | 88 |
| Climbing crane | 38 |
| Counterweight | 120 |
| Crab or hoist traverse mechanism | 104 |
| Crab traversing speed | 71 |
| Crab (trolley) | 113 |
| Crane, box-handling, with grab | 28 |
| Crane, box-handling, with magnet | 27 |
| Crane, cable | 7 |
| Crane, cable type | 6 |
| Crane, cantilever | 20 |
| Crane clearance line | 88 |
| Crane, climbing | 38 |
| Crane datum level | 76 |
| Crane, deck | 16 |
| Crane, derrick | 17 |
| Crane, electric | 45 |
| Crane, electrode-handling | 30 |
| Crane, fixed base | 37 |
| Crane, floating | 15 |
| Crane, forge | 34 |
| Crane, full-circle slewing | 49 |
| Crane, grabbing | 25 |
| Crane, guy-derrick | 18 |
| Crane, hook | 24 |
| Crane, hydraulic | 46 |
| Crane, ingot charging | 33 |
| Crane, jib type | 9 |
| Crane, ladle | 32 |
| Crane, limited slewing | 48 |
| Crane, magnet | 26 |
| Crane, manual | 44 |
| Crane, mast | 17 |
| Crane, mobile | 12 |
| Crane, non-slewing | 50 |
| Crane, open-hearth furnace charging | 29 |
| Crane, overhead travelling | 3 |
| Crane, overhead travelling stacking | 31 |
| Crane, overhead type | 2 |
| Crane, pillar jib | 21 |
| Crane, portable | 39 |
| Crane, portal bridge | 4 |
| Crane, portal cable | 8 |
| Crane, portal slewing | 10 |
| Crane, radial | 40 |
| Crane, railway | 14 |
| Crane, rigid-braced derrick | 19 |
| Crane, self-propelled | 42 |
| Crane, semi-portal bridge | 5 |
| Crane, semi-portal slewing | 11 |
| Crane, slewing | 47 |
| Crane, soaking pit | 36 |
| Crane stability | 97 |
| Crane, stripper | 35 |
| Crane, supported | 51 |
| Crane, tower | 13 |
| Crane track height | 66 |
| Crane, trailer | 43 |
| Crane travel mechanism | 103 |
| Crane, travelling | 41 |
| Crane, underslung | 52 |
| Crane, walking | 23 |
| Crane, wall | 22 |
| Datum level, crane | 76 |
| Deck crane | 16 |
| Derrick crane (mast crane) | 17 |
| Derricking | 91 |
| Derricking mechanism | 105 |
| Derricking speed | 72 |
| Derricking time | 73 |
| Design mass | 55 |
| Distance between outriggers | 81 |
| Dynamic tests | 101 |
| Electric crane | 45 |
| Electrode-handling crane | 30 |
| Fixed-base crane | 37 |
| Floating crane | 15 |
| Forge crane | 34 |
| Full-circle slewing crane | 49 |
| Grab, box-handling crane with | 28 |
| Grabbing crane | 25 |
| Gradeability | 83 |
| Gradient | 82 |
| Guy-derrick crane | 18 |
| Height, crane track | 66 |
| Height, load-lifting | 63 |
| Height, load-lowering | 64 |
| Hoist | 108 |
| Hoisting mechanism | 102 |
| Hoist traverse mechanism, crab or | 104 |
| Hook approach | 61 |
| Hook assembly | 125 |
| Hook crane | 24 |
| Hydraulic crane | 46 |
| Ingot charging crane | 33 |
| Jib | 118 |
| Jib type crane | 9 |
| Ladle crane | 32 |
| Level luffing | 93 |
| Lifting of load | 89 |
| Lifting range | 65 |
| Limited slewing crane | 48 |
| Load-handling device | 126 |
| Load, lifting of | 89 |
| Load-lifting height | 63 |
| Load-lifting speed | 67 |
| Load, lowering of | 89 |
| Load-lowering height | 64 |
| Load-lowering, precision | 90 |
| Load-lowering speed | 67 |
| Load-lowering speed, precision | 68 |
| Load moment | 53 |
| Load tipping moment | 54 |
| Load, wheel | 57 |
| Lowering of load | 89 |
| Luffing | 91 |
| Luffing, level | 93 |
| Magnet, box-handling crane with | 27 |
| Magnet crane | 26 |
| Manual crane | 44 |
| Mass, design | 55 |
| Mass, total | 56 |
| Mast attachment | 119 |
| Mast crane | 17 |
| Mechanism, crab or hoist traverse | 104 |
| Mechanism, crane travel | 103 |
| Mechanism, derricking | 105 |
| Mechanism, hoisting | 102 |
| Mechanism, slewing | 106 |
| Minimum turning radius | 86 |
| Mobile crane | 12 |
| Moment, load | 53 |
| Moment, load tipping | 54 |
| Non-slewing crane | 50 |
| Open-hearth furnace charging crane | 29 |
| Operation cycle time | 75 |
| Outreach from rail | 60 |
| Outreach to tipping axis | 59 |
| Outrigger | 127 |
| Outriggers, base on | 80 |
| Outriggers, distance between | 81 |
| Overhead travelling crane | 3 |
| Overhead travelling stacking crane | 31 |
| Overhead type crane | 2 |
| Pillar | 117 |
| Pillar jib crane | 21 |
| Platform, rotating | 115 |
| Portable crane | 39 |
| Portal | 110 |
| Portal bridge crane | 4 |
| Portal cable crane | 8 |
| Portal slewing crane | 10 |
| Precision load-lowering | 90 |
| Precision load-lowering speed | 68 |
| Pulley | 123 |
| Radial crane | 40 |
| Radius | 58 |
| Radius, change in | 92 |
| Radius, minimum turning | 86 |
| Radius, tail | 62 |
| Radius, track curvature | 85 |
| Rail, outreach from | 60 |
| Railway crane | 14 |
| Reeving system | 124 |
| Rigid-braced derrick crane | 19 |
| Road speed | 74 |
| Rotating platform | 115 |
| Self-propelled crane | 42 |
| Semi-portal bridge crane | 5 |
| Semi-portal slewing crane | 11 |
| Sheave | 123 |
| Slewing | 96 |
| Slewing crane | 47 |
| Slewing mechanism | 106 |
| Slewing ring | 114 |
| Slewing speed | 69 |
| Soaking pit crane | 36 |
| Span | 77 |
| Speed, crab traversing | 71 |
| Speed, derricking | 72 |
| Speed, load-lifting | 67 |
| Speed, load-lowering | 67 |
| Speed, precision load-lowering | 68 |
| Speed, road | 74 |
| Speed, slewing | 69 |
| Speed, transport | 74 |
| Speed, travelling | 70 |
| Stability | 97 |
| Stability under no-load condition (crane assembled) | 99 |
| Stability under workind conditions | 98 |
| Stacking crane, overhead travelling | 31 |
| Static tests | 100 |
| Stripper crane | 35 |
| Support contour | 84 |
| Supported crane | 51 |
| Tail radius | 62 |
| Tests, dynamic | 101 |
| Tests, static | 100 |
| Time, derricking | 73 |
| Time, operation cycle | 75 |
| Tipping axis, outreach to | 59 |
| Total mass | 56 |
| Tower | 116 |
| Tower attachment | 119 |
| Tower crane | 13 |
| Track centres | 78 |
| Track curvature radius | 85 |
| Trailer crane | 43 |
| Transport speed (road) | 74 |
| Travelling | 94 |
| Travelling crane | 41 |
| Travelling speed | 70 |
| Traversing (direction) | 95 |
| Trolley | 113 |
| Undercarriage | 109 |
| Underslung crane | 52 |
| Walking crane | 23 |
| Wall crane | 22 |
| Wheel load | 57 |
| Winch | 107 |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ НА ФРАНЦУЗСКОМ ЯЗЫКЕ
| Термин | № термина |
| Amplitude de levage | 65 |
| Appareil de levage autosurélévation \text{а} | 38 |
| Appareil de levage \text{а} benne preneuse | 25 |
| Appareil de levage \text{а} crochet | 24 |
| Appareil de levage électroporteur \text{а} | 26 |
| Appareil de levage \text{а} main | 44 |
| Appareil de levage déplacable | 39 |
| Appareil de levage du type blondin | 6 |
| Appareil de levage du type grue | 9 |
| Appareil de levage du type pont | 2 |
| Appareil de levage électrique | 45 |
| Appareil de levage fixe (stationnaire) | 37 |
| Appareil de levage hydraulique | 46 |
| Appareil de levage mobile | 41 |
| Appareil de levage pivotant | 40 |
| Appareil de levage posé | 51 |
| Appareil de levage suspendu | 52 |
| Appareil de levage, translation de l' 93 | |
| Blondin | 7 |
| Blondin, appareil de levage du type | 6 |
| Bogie de roulement | 111 |
| Braquage, rayon minimal de | 86 |
| Charge sur un appui | 57 |
| Chariot | 113 |
| Châssis de roulement | 109 |
| Classification, groupe de | 87 |
| Contour d'appui | 84 |
| Contrepoids | 120 |
| Cote d'approche | 61 |
| Couronne d'orientation | 114 |
| Course de levage | 63 |
| Déplacement | 95 |
| Déplacement horizontal de la charge | 93 |
| Descente de la charge | 89 |
| Descente de la flèche | 91 |
| Descente de précision | 90 |
| Direction | 95 |
| Distance entre vérins de calage | 81 |
| Durée de relevage | 73 |
| Durée d'un cycle de travail | 75 |
| Empattement | 79 |
| Empattement des vérins de calage | 80 |
| Equipement en grue \text{а} tour | 119 |
| Essai dynamiques | 101 |
| Essais statiques | 100 |
| Flèche | 118 |
| Frein | 122 |
| Fût | 116, 117 |
| Gabarit d'approche | 88 |
| Groupe de classification | 87 |
| Grue fût \text{а} | 21 |
| Grue \text{а} orientation limitée | 48 |
| Grue \text{а} orientation totale | 49 |
| Grue \text{а} potence | 20 |
| Grue, appareil de levage du type | 9 |
| Grue \text{а} tour | 13 |
| Grue \text{а} tour, équipement en | 119 |
| Grue automotrice | 42 |
| Grue de bord | 16 |
| Grue-derrick | 17 |
| Grue-derrick \text{а} appui rigide | 19 |
| Grue-derrick \text{а} haubans | 18 |
| Grue flottante | 15 |
| Grue mobile | 12 |
| Grue murale | 22 |
| Grue non orientable | 50 |
| Grue orientable | 47 |
| Grue orientable sur portique | 10 |
| Grue orientable sur semi-portique | 11 |
| Grue remorquée | 43 |
| Grue sur voie ferrée | 14 |
| Grue vélocipède | 23 |
| Hauteur du chemin de roulement | 66 |
| Lest | 121 |
| Levage de la charge | 89 |
| Levage de précision | 90 |
| Levage, mécanisme de | 102 |
| Masse nette | 55 |
| Masse totale | 56 |
| Mât | 116 |
| Mât de charge | 17 |
| Mécanisme de direction | 104 |
| Mécanisme de levage | 102 |
| Mécanisme de relevage | 105 |
| Mécanisme de translation de l'appareil de levage | 103 |
| Mécanisme d'orientation | 106 |
| Moment de basculement | 54 |
| Moment de la charge par rapport \text{а} l'axe d'orientation | 53 |
| Mouflage | 124 |
| Moufle \text{а} crochet | 125 |
| Niveau d'appui d'un appareil de levage | 76 |
| Organe de préhension | 126 |
| Orientation | 96 |
| Ossature de pont | 112 |
| Palan | 108 |
| Pente de la voie | 82 |
| Pente franchissable | 83 |
| Plate-forme tournante | 115 |
| Pont, appareil de levage du type | 2 |
| Pont, ossature de | 112 |
| Pont portique | 4 |
| Pont portique câble \text{а} | 8 |
| Pont roulant | 3 |
| Pont roulant \text{а} auges et électroporteur \text{а} | 27 |
| Pont roulant \text{а} benne preneuse pour auges \text{а} mitrailles | 28 |
| Pont roulant arrache-goujons | 30 |
| Pont roulant chargeur de four Martin | 29 |
| Pont roulant chargeur de lingots | 33 |
| Pont roulant de coulée | 30 |
| Pont roulant de forge | 34 |
| Pont roulant de four pit | 36 |
| Pont roulant démouleur | 35 |
| Pont roulant électroporteur pour auges \text{а} mitrailles | 27 |
| Pont roulant gerbeur | 31 |
| Pont semi-portique | 5 |
| Pont strippeur | 35 |
| Portée | 58, 77 |
| Portée \text{а} partir de l'axe de basculement | 59 |
| Portée de bec | 60 |
| Portée , variation de la | 93 |
| Portique | 110 |
| Potence sur colonne | 21 |
| Poulie | 123 |
| Profondeur de descente | 64 |
| Rayon de courbure de la voie | 85 |
| Rayon minimal de braquage | 86 |
| Relevage de la flèche | 91 |
| Stabilité | 97 |
| Stabilité en charge | 98 |
| Stabilité propre | 99 |
| Stabilité , vérin de | 127 |
| Tour | 116 |
| Translation de l'appareil de levage | 94 |
| Treuil | 107 |
| Variation de la portée | 92 |
| Vérin de stabilité | 127 |
| Vérins de calage, distanse entre | 81 |
| Vérins de calage, empattement des | 80 |
| Vitesse de déplacement du chariot | 71 |
| Vitesse de descente de la charge | 67 |
| Vitesse de levage de la charge | 67 |
| Vitesse de mise en place | 68 |
| Vitesse de pose | 68 |
| Vitesse de route | 74 |
| Vitesse de translation | 70 |
| Vitesse d'orientation | 69 |
| Vitesse de variation de la portée | 72 |
| Voie | 78 |
| Voie, pente de la | 82 |
| Voie, rayon de courbure de la | 85 |
| Zone de arrière débattement | 62 |
