ГОСТ 27552-87 (ИСО 4306/2-85). Государственный стандарт Союза ССР. Краны стреловые самоходные. Термины и определения
(введен в действие Постановлением Госстандарта СССР от 24.12.1987 № 4921)
Введен в действие Постановлением Государственного
1 января 1989 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
2. Постановлением Государственного комитета СССР по стандартам от 24.12.87 № 4921 введен в действие государственный стандарт СССР ГОСТ 27552-87, в качестве которого непосредственно применен международный стандарт ИСО 4306/2-85, с 01.01.89
Настоящий стандарт устанавливает термины и определения понятий в области краностроения.
Настоящий стандарт распространяется на все типы стреловых самоходных кранов.
Термины, устанавливаемые настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу действия стандартизации или использующих результаты этой деятельности.
| Термин | Определение |
| ОБЩИЕ ПОНЯТИЯ | |
| 1. Кран стреловой самоходный | Кран стрелового типа, который может быть снабжен башенно-стреловым оборудованием и может перемещаться с грузом или без груза, не требуя специальных путей, и устойчивость которого обеспечивается за счет силы тяжести |
| (E) Mobile crane | |
| (F) Grue mobile | |
| Классификация по виду передвижения | |
| 2. Кран на гусеничном ходу | Стреловой самоходный кран, снабженный для передвижения гусеницами (см. черт. 1, 2 и 6) |
| (E) Crawler-mounted | |
| (F) Montée sur chenilles | |
| 3. Кран на колесном ходу | Стреловой самоходный кран, снабженный для передвижения колесами (см. черт. 3 - 5) |
| (E) Wheel-mounted | |
| (F) Montée sur roues | |
| 4. Кран на специальном ходу | Стреловой самоходный кран, снабженный для передвижения другими средствами, помимо колес и гусениц |
| (E) Specially mounted | |
| (F) Montée specialement | |
| Классификация по виду поворота | |
| 5. Кран с верхней поворотной частью | Стреловой самоходный кран, у которого вся верхняя конструкция вместе с рабочим оборудованием вращается на шасси (см. черт. 1 - 4) |
| (E) Slewing upper structure | |
| (F) Structure supérieure pivotante | |
| 6. Кран с поворотной стрелой | Стреловой самоходный кран без верхней конструкции, у которого стрела вращается на шасси |
| (E) Slewing jib | |
| (F) Flèche pivotante | |

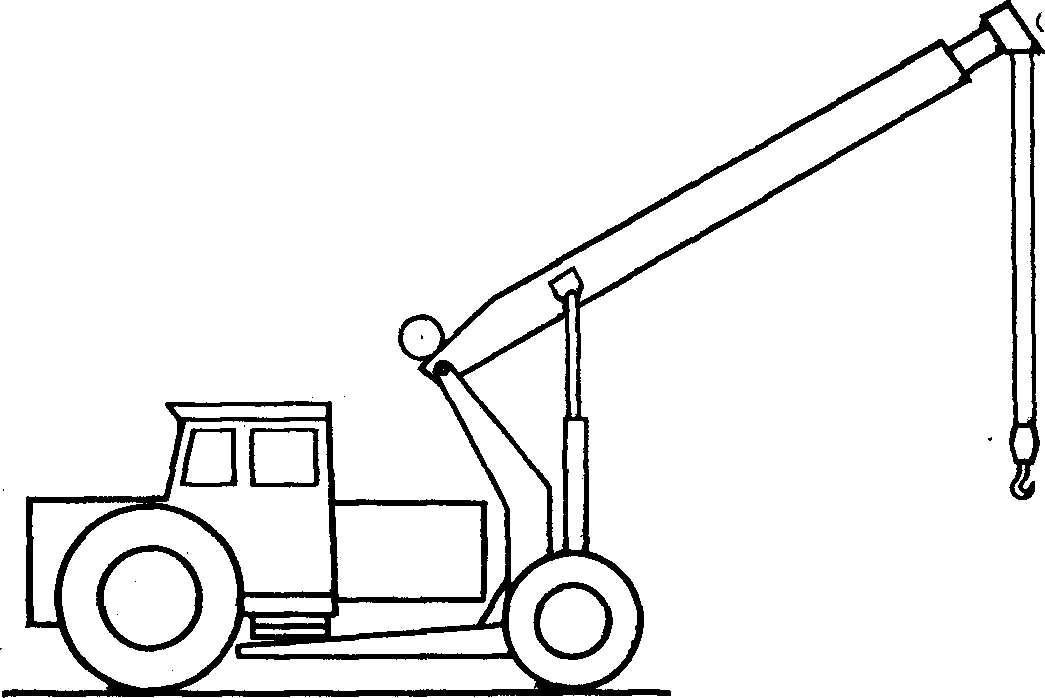

| 7. Шарнирно-сочлененный кран | Стреловой самоходный кран, который состоит из двух вращающихся частей, соединенных шарниром, для обеспечения вращения стрелы в горизонтальном направлении и управления краном при движении (см. черт. 5) |
| (E) Articulated | |
| (F) Grue articulée | |
| Виды стрел (рабочего оборудования) | |
| 8. Стрела фиксированной длины | Стрела с фиксированной рабочей длиной, которую можно менять путем добавления или снятия промежуточных секций, но которая не может быть изменена в период выполнения рабочего цикла |
| (E) Fixed length | |
| (F) Flèche de longueur fixe | |
| 9. Решетчатая стрела | Стрела фиксированной длины, имеющая ферменную конструкцию (см. черт. 1 и 3) |
| (E) Lattice | |
| (F) Flèche \text{б} treillis | |
| 10. Телескопическая стрела | Стрела, состоящая из опорной секции, из которой для увеличения длины выдвигаются телескопически одна или более секций (см. черт. 2, 4 и 5) |
| (E) Telescoping | |
| (F) télescopique Flèche | |
| 11. Стрела, установленная на мачте | Устройство, состоящее из стрелы, установленной на вершине либо близко от вершины вертикальной или почти вертикальной мачты (см. черт. 6) |
| (E) Mast-mounted | |
| (F) Flèche montée sur mât | |
| 12. Гусек | Дополнительная секция, которая крепится на оголовке или около оголовка стрелы для обеспечения удлинения стрелы и размещения дополнительных (вспомогательных) грузоподъемных средств (см. черт. 6) |
| (E) Fly jib | |
| (F) Fléchette | |
| 13. Шарнирно-сочлененная стрела | Стрела, состоящая из шарнирных элементов, способных поворачиваться в вертикальной плоскости |
| (E) Articulated jib | |
| (F) articulée Flèche | |
| Специальные исполнения | |
| 14. Специальные исполнения | Различные устройства, устанавливаемые дополнительно к основному стреловому самоходному крану для повышения его грузоподъемности или расширения его функциональных возможностей (см. примеры кранов на гусеничном или колесном ходу на черт. 7) |
| (E) Special configuration | |
| (F) Configuration spéciale | |
Применение терминов — синонимов стандартизованного термина не допускается.
Приведенные определения можно, при необходимости, изменить, введя в них производные признаки, раскрывая значение используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
В таблице в качестве справочных приведены иноязычные эквиваленты стандартизованных терминов на английском (E) и французском (F) языках.
