ГОСТ 27533-87 (ИСО 3541-85). Машины землеройные. Размеры наливных горловин топливных баков
(введен в действие Постановлением Госстандарта СССР от 18.12.1987 № 4693)
Примечание
Документ включен в Перечень документов в области стандартизации, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента «О безопасности машин и оборудования», утв. Постановлением Правительства РФ от 15.09.2009 № 753 (Приказ Росстандарта от 20.08.2010 № 3108).
от 18 декабря 1987 г. № 4693
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАЗМЕРЫ НАЛИВНЫХ ГОРЛОВИН ТОПЛИВНЫХ БАКОВ
Earth-moving machinery. Dimensions of fuel filler opening
1 июля 1989 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
2. Постановлением Государственного комитета СССР по стандартам от 18.12.1987 № 4693 введен в действие государственный стандарт СССР ГОСТ 27533-87, в качестве которого непосредственно применен международный стандарт ИСО 3541-85, с 01.07.1989.
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает типы и размеры наливных горловин и крышек топливных баков для землеройных машин. Основные типы землеройных машин — по ИСО 6165.
Примечание. Форму горловины топливного бака устанавливает изготовитель с учетом соблюдения следующих требований:
а) удобства обслуживания при заправке топливного бака;
б) обеспечения достаточного размера горловины для введения топливно-раздаточного крана;
в) защиты от попадания посторонних материалов в топливный бак;
г) возможности применения фильтра, размер и конструкция которого обеспечивают соответствующий поток топлива при заправке топливного бака;
д) возможности применения штыкового указателя уровня вместо индикатора уровня топлива.
2. ССЫЛКИ
Ссылочные документы приведены в Приложении.
3. НАИМЕНОВАНИЕ ДЕТАЛЕЙ

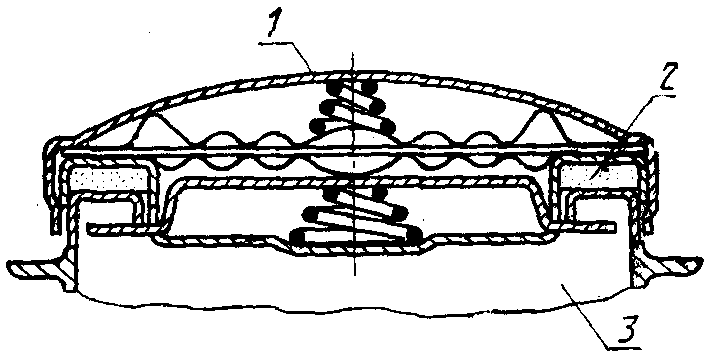

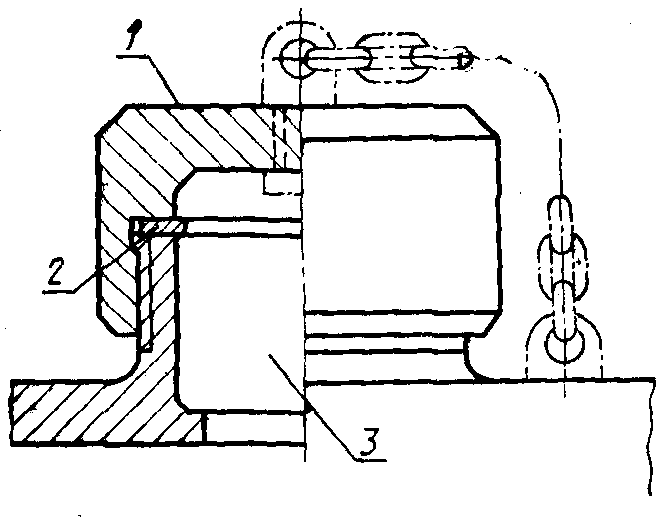

Наименования деталей наливной горловины топливного бака указаны на черт. 1.
Примечание. Настоящий чертеж не определяет форму горловины топливного бака.
4. ТИПЫ И РАЗМЕРЫ
Типы и номинальные размеры горловин топливных баков приведены в таблице. Тип и размер горловины выбирает изготовитель.
| Тип | Номинальный размер | |||
| С резьбой для крепления крышки | - | 50 | 75 | 100 |
| С байонетным замком | 40 | 60 | 80 | 100 |
5. РАЗМЕРЫ ГОРЛОВИНЫ С РЕЗЬБОЙ ДЛЯ КРЕПЛЕНИЯ КРЫШКИ

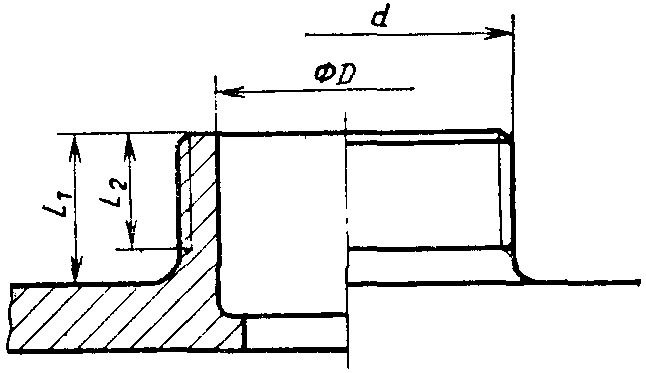

5.1 Наливная горловина
| Номинальный размер | Номинальный размер резьбы d | D min | L 1 min | L 2 min |
| 50 | М60 x 3 | 50 | 30 | 20 |
| 75 | М90 x 3 | 75 | ||
| 100 | М120 x 3 | 100 |

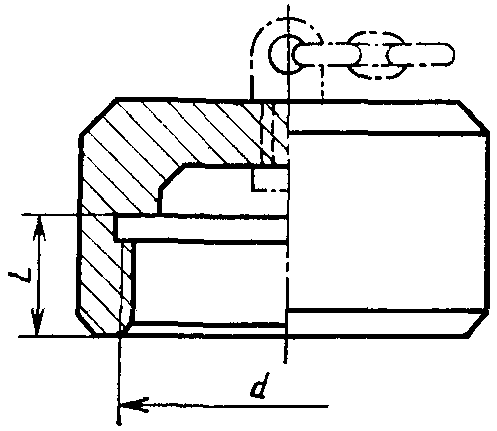

5.2 Крышка
| Номинальный размер | Номинальный размер резьбы d | L max |
|---|---|---|
| 50 | М60 x 3 | 18 |
| 75 | М90 x 3 | |
| 100 | М120 x 3 |
6. РАЗМЕРЫ ГОРЛОВИНЫ С БАЙОНЕТНЫМ ЗАМКОМ

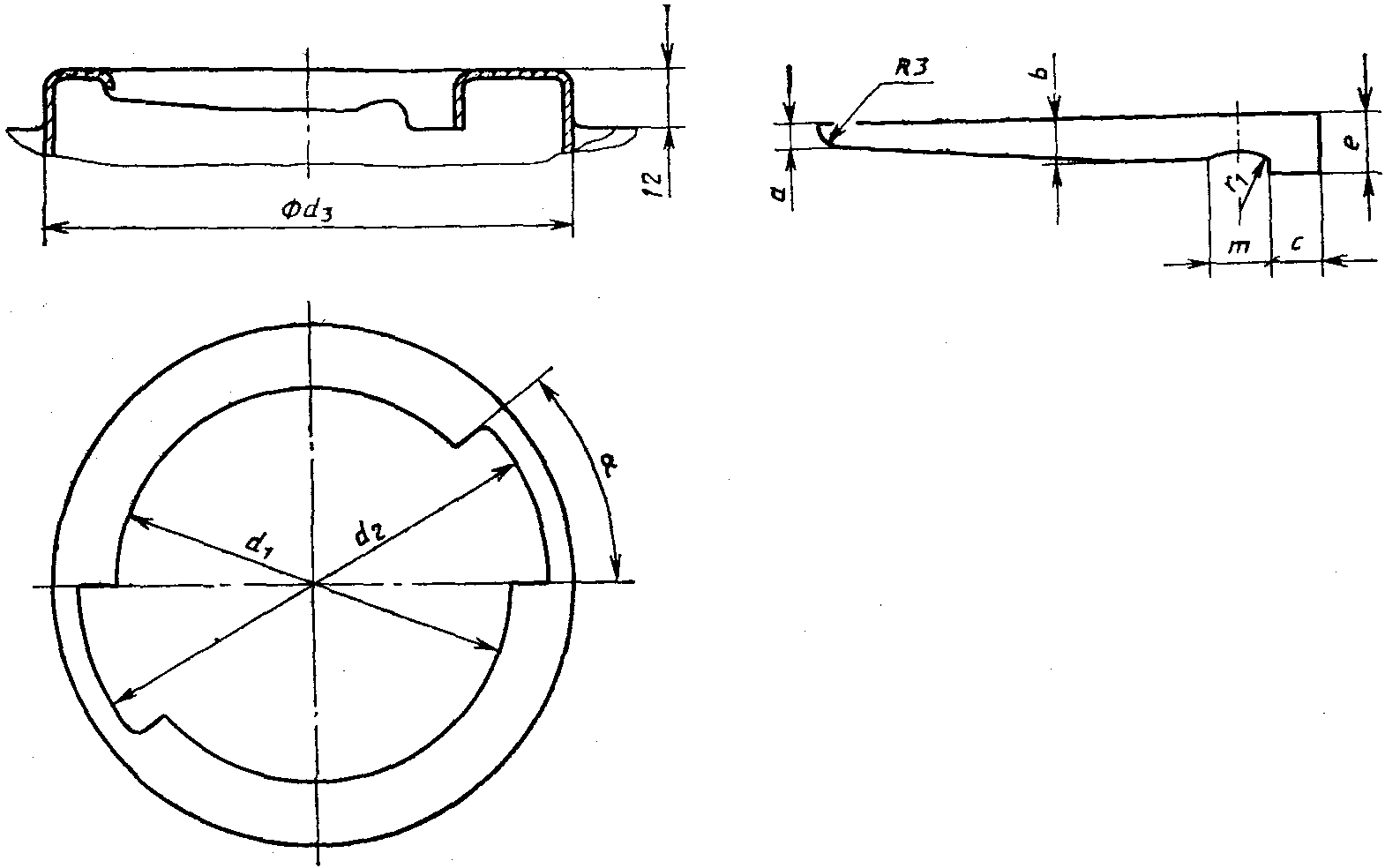

6.1 Наливная горловина
| Номинальный размер d 1 | d 2 min | d 3 max | альфа | a max | b min | c min | e min | m max | r 1 max |
|---|---|---|---|---|---|---|---|---|---|
| 40 | 49 | 58 | 50° | 4 | 6 | 7 | 10 | 10 | 16 |
| 60 | 70 | 80 | 40° | 4 | 6 | 10 | 10 | 11 | 16 |
| 80 | 92 | 105 | 40° | 5 | 8 | 12 | 12 | 17 | 16 |
| 100 | 113 | 125 | 35° | 5 | 8 | 12 | 12 | 18 | 20 |

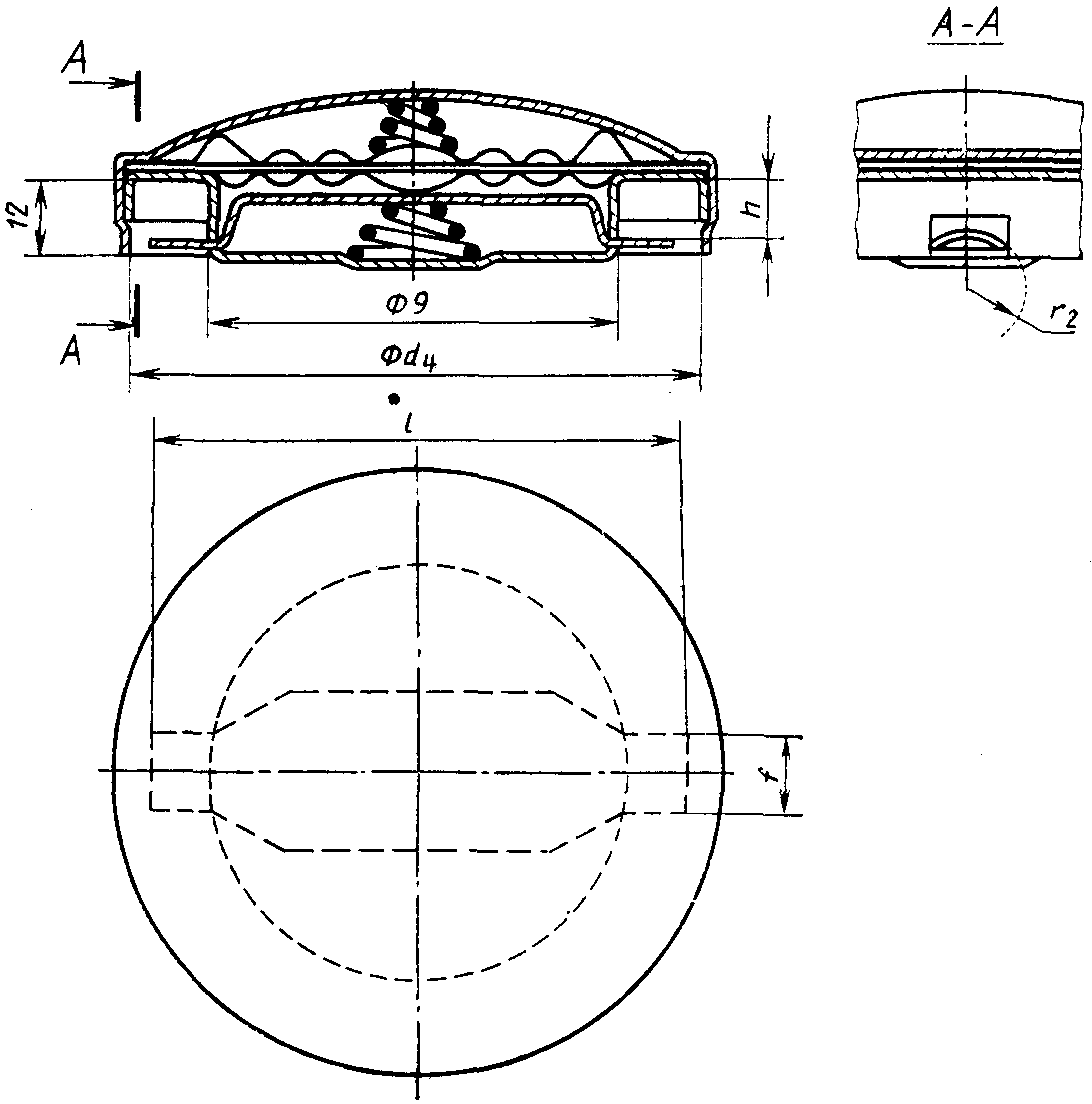

| Номинальный размер | g max | d 4 min | h min | f max | L max | r 2 max |
|---|---|---|---|---|---|---|
| 40 | 39 | 59 | 6 | 10 | 47,5 | 8 |
| 60 | 59 | 81 | 7 | 10 | 68,5 | 11 |
| 80 | 79 | 106 | 8 | 13 | 90 | 14 |
| 100 | 99 | 126 | 8,5 | 13 | 110 | 14 |
Примечание. Настоящий чертеж не определяет форму крышки.
7. КРЕПЛЕНИЕ КРЫШКИ
Крышку следует постоянно крепить к топливному баку или к машине при помощи цепи, троса и других приспособлений, подходящих к типу машины или типу топлива.
| Раздел, подраздел, пункт, в котором приведена ссылка | Обозначение соответствующего стандарта ИСО | Обозначение отечественного нормативно-технического документа, на который дана ссылка |
|---|---|---|
| 1 | ИСО 6165 | - |
