ГОСТ 27255-87 (ИСО 6484-86). Машины землеройные. Скреперы с элеваторной загрузкой. Расчет вместимости ковшей
(введен в действие Постановлением Госстандарта СССР от 30.03.1987 № 1033)
Примечание
Документ включен в Перечень документов в области стандартизации, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения технического регламента о безопасности машин и оборудования, а также для осуществления оценки соответствия (Распоряжение Правительства РФ от 05.08.2010 № 1328-р).
от 30 марта 1987 г. № 1033
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СКРЕПЕРЫ С ЭЛЕВАТОРНОЙ ЗАГРУЗКОЙ
Earth-moving machinery. Elevator scrapers. Volumetric ratings
до 1 января 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Внесен Министерством строительного, дорожного и коммунального машиностроения СССР.
2. Постановлением Государственного комитета СССР по стандартам от 30.03.1987 № 1033 введен в действие государственный стандарт СССР ГОСТ 27255-87, в качестве которого непосредственно применен международный стандарт ИСО 6484-86, с 01.01.1988.
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает приближенный метод расчета объема типовых материалов, вмещаемых ковшом скрепера с элеваторной загрузкой, основанный на использовании данных о внутренних размерах ковша и условном объеме «шапки» ковша. Метод расчета используют для сравнения вместимостей ковшей.
2. ССЫЛКИ
Ссылочные документы приведены в обязательном Приложении.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
3.1. Скрепер с элеваторной загрузкой — скрепер по ИСО 7133 с прикрепленным к ковшу вспомогательным механизмом для загрузки материала.
3.2. Составные части скрепера с элеваторной загрузкой — составные части по черт. 1 - 3.

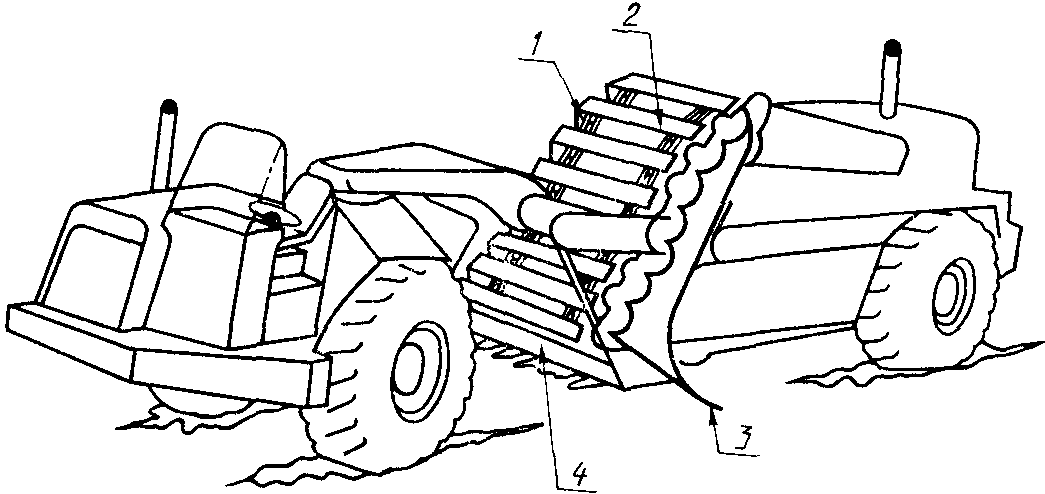

Скрепер с элеваторной загрузкой
1 — цепи; 2 — скребки; 3 — элеватор; 4 — нож

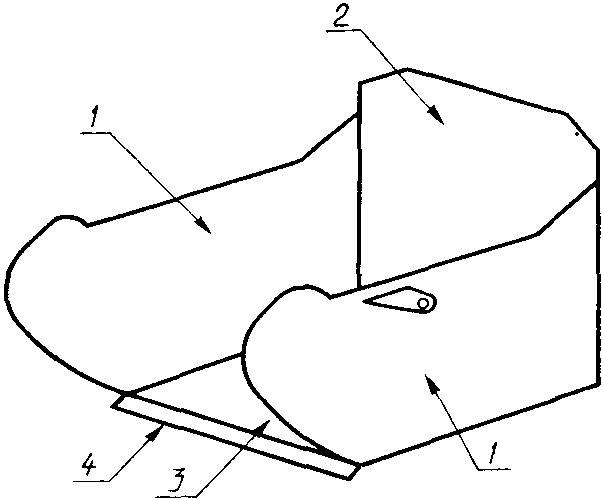

Составные части ковша скрепера
1 — боковая стенка; 2 — выдвижная задняя стенка;
3 — днище; 4 — нож

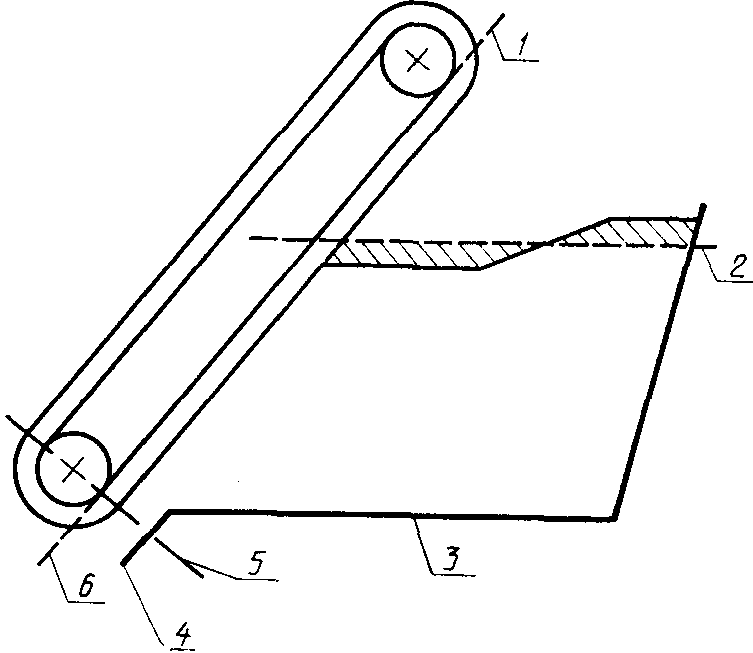

Границы геометрического объема
Плоскости, относящиеся к натяжной звездочке
и скребкам элеватора
1 — см. п. 4.2д; 2 — средняя линия, см. п. 4.2е;
3 — днище; 4 — нож; 5 — см. п. 4.2г; 6 — см. п. 4.2д
4. РАСЧЕТ ВМЕСТИМОСТИ
4.1. Ковш располагают так, чтобы нижняя плоская поверхность ковша находилась в горизонтальном или близком к горизонтальному положении.
4.2. Положение механизма разгрузки ковша должно обеспечивать максимальную вместимость ковша.
4.3. Положение механизма элеваторной загрузки должно обеспечивать минимальное расстояние между ножом скрепера и траекторией наружных кромок скребков элеватора, соответствовать документации изготовителя.
4.2 Границы геометрического объема ковша
Границами геометрического объема ковша служат:
а) внутренние поверхности боковых стенок;
б) внутренняя поверхность задней части или механизма выдвижения задней стенки;
г) плоскость, перпендикулярная передней поверхности ножа и проходящая через ось натяжной звездочки элеватора (черт. 3);
д) плоскость (или линейное продолжение) внутренней траектории скребков элеватора, ближайших к грузу в ковше (черт. 3);
е) плоскость, определяемая средними линиями (черт. 3), проведенными горизонтально, чтобы площадь боковой стенки, находящаяся выше этих линий, была равна площади, расположенной ниже их;
ж) вертикальные плоскости, соединяющие внутренние поверхности боковых стенок с плоскостью, определяемой средними линиями.
4.3 Границы объема «шапки» ковша
Границами объема «шапки» ковша служат:
а) верхняя горизонтальная поверхность геометрического объема (п. 4.2е);
б) плоскость (или линейное продолжение плоскости) внутренней траектории скребков элеватора (п. 4.2д);
в) плоскость, проведенная через верхнюю точку сплошной задней части ковша или механизма выдвижения задней стенки и касающаяся наружных кромок скребков элеватора (точка касания — верхний конец элеватора, черт. 4).

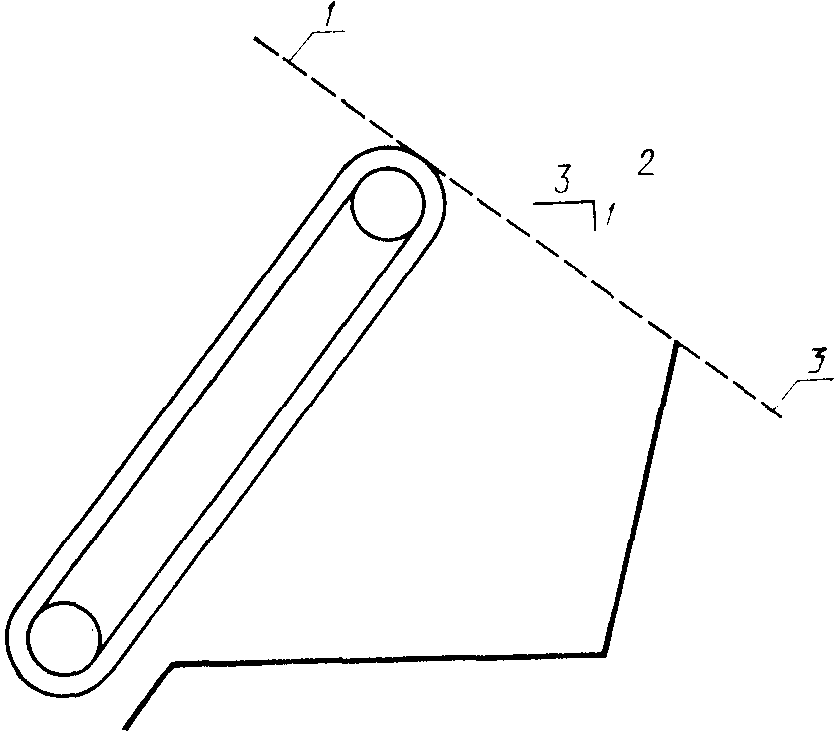

Границы объема «шапки» ковша. Касательная плоскость
1 — см. п. 4.3в; 2 — не менее 3:1, см. п. 4.3в и 4.3г;
3 — см. п. 4.3в
Уклон плоскости не должен быть менее 3:1 (18,4°) в направлении вперед и вверх от верхней точки сплошной задней части ковша или механизма выдвижения задней стенки. Если уклон менее 3:1, то ограничивающая плоскость должна соответствовать требованиям п. 4.3г;
г) плоскость с уклоном 3:1 (в направлении назад и вниз), касательная к наружным кромкам скребков элеватора и доходящая до пересечения с задней частью ковша;

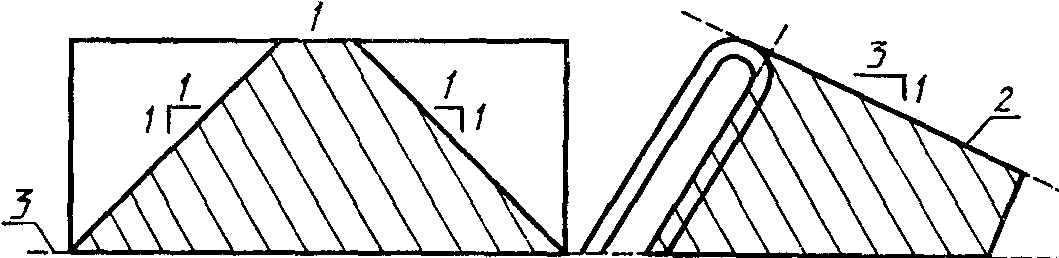

д) плоскости с уклоном 1:1 (45°), направленные вверх и к середине ковша от средних линий (черт. 5).
4.4 Номинальная вместимость ковша
Номинальная вместимость представляет собой сумму геометрического объема и объема «шапки» ковша.
Выступы (косынки, опорные рычаги элеватора в ковше скрепера и т.д.) при расчете вместимости ковша не учитывают.
5. РЕЗУЛЬТАТЫ РАСЧЕТА
5.1. Значения номинальной вместимости ковша не должны отличаться более чем на +/- 3% вместимости, определяемой по данному методу.
5.2. Значения номинальной вместимости ковша менее 10 м3 следует указывать с точностью до 0,1 м3, более 10 м3 — с точностью до 0,5 м3.
| Раздел, пункт, в котором приведена ссылка | Обозначение соответствующего стандарта | Обозначение отечественного нормативно-технического документа, на который дана ссылка |
|---|---|---|
| 3.1 | ИСО 7133 | - |
