ГОСТ 26963-86. Государственный стандарт Союза ССР. Кондиционеры бытовые автономные. Общие технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 28.06.1986 № 2252)

(ред. от 18.12.1989)

от 28 июля 1986 г. № 2252

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНДИЦИОНЕРЫ БЫТОВЫЕ АВТОНОМНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Self-contained room air conditioners. General specifications

ГОСТ 26963-86

Е

Постановлением Государственного комитета СССР по стандартам от 28 июля 1986 г. № 2252 срок действия установлен с 01.01.1988 до 01.01.1993.

Разработан Министерством электротехнической промышленности.

Исполнители: С.М. Дикова (руководитель темы); Р.Б. Багиров; Э.С. Оганесов; Е.Ю. Коряковцева; Л.И. Кудинова; П.Г. Семенов.

Внесен Министерством электротехнической промышленности.

Член коллегии Е.Г. Орлов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 28 июля 1986 г. № 2252.

Настоящий стандарт распространяется на бытовые комнатные автономные кондиционеры (в дальнейшем — кондиционеры) с парокомпрессионной холодильной машиной и воздушным охлаждением конденсатора, предназначенные для создания благоприятных температурно-влажностных условий в жилых и служебных помещениях и изготавливаемые для нужд народного хозяйства и экспорта.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Виды климатических исполнений — У2, У3, ХЛ2, ХЛ3, Т2, Т3 по ГОСТ 15150-69.

Стандарт не распространяется на кондиционеры прямоточные и с рециркуляцией, а также на транспортные кондиционеры.

Стандарт соответствует рекомендации ИСО/Р 859-68 в части климатических исполнений.

Термины, используемые в настоящем стандарте, и определения — по ГОСТ 27570.0-87, СТ СЭВ 3694-82 и справочному Приложению 1.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950, Изменения № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

1.1 Кондиционеры подразделяют:

по основным выполняемым функциям на типы — КБ1, КБ2, КБ3 (табл. 1);

по верхнему предельному значению температуры наружного воздуха при эксплуатации на исполнения — A и B (табл. 1);

по холодопроизводительности на типоразмеры в соответствии с табл. 2;

по компоновке основных функциональных узлов — на моноблочные (в едином корпусе), раздельные (в виде отдельных блоков);

по месту установки — на оконные, напольные передвижные (п) — для моноблочных кондиционеров; напольные (рп), настенные (рс), потолочные (рв), встраиваемые в мебель (рм) — для раздельных кондиционеров.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Примечания. 1. Потребляемая мощность указана для моноблочных оконных кондиционеров. Для других конструктивных исполнений допускается увеличивать потребляемую мощность, но не более чем на 15%.

2. Удельная масса указана для моноблочных оконных кондиционеров. Для других конструктивных исполнений допускается увеличивать удельную массу, но не более чем на 20%.

3. Параметры указаны при работе электродвигателя вентилятора на максимальной частоте вращения.

1.2. Допускается по согласованию между изготовителем и потребителем изготавливать кондиционеры с аэроионизацией, парфюмеризацией и т.д.

2.1. Кондиционеры должны изготавливаться для работы от сети однофазного переменного тока частотой 50 Гц при напряжении 220 В.

Кондиционеры, предназначенные для экспорта, должны изготавливаться для работы при напряжении и частоте в соответствии с заказом-нарядом внешнеторговой организации.

2.2. Номинальные значения холодопроизводительности, удельной массы кондиционеров исполнений A и B, потребляемой мощности кондиционеров исполнения A должны соответствовать указанным в табл. 2. Номинальная потребляемая мощность кондиционеров исполнения B должна быть не более 1,12 номинальной потребляемой мощности кондиционеров исполнения A.

Допускаемые отклонения холодопроизводительности и теплопроизводительности: нижнее — минус 8%, верхнее — не ограничивается.

(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Допускаемые отклонения потребляемой мощности — по СТ СЭВ 3694-82.

(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Допускаемые отклонения удельной массы: верхнее — 10%, нижнее — не ограничивается

(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Для кондиционеров, предназначенных для экспорта (60 Гц), имеющих повышенную номинальную холодопроизводительность, допускается увеличение номинальной потребляемой мощности при обеспечении удельной холодопроизводительности в соответствии с настоящим стандартом.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

2.3. Номинальное значение теплопроизводительности кондиционера должно быть не менее значения холодопроизводительности предыдущего типоразмера по табл. 2.

2.4. Номинальные холодопроизводительность, теплопроизводительность (в режиме теплового насоса), потребляемая мощность кондиционера должны обеспечиваться на высоте до 1000 м над уровнем моря при температурно-влажностных условиях, указанных в табл. 3.

Абзац исключен с 1 сентября 1989 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950.

Абзац исключен с 1 сентября 1989 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950.

2.5. Номинальное значение воздухопроизводительности кондиционера должно устанавливаться в диапазоне 240 — 1300 м3/ч и приводиться в технических условиях на кондиционер конкретного типоразмера. Допускаемое отклонение воздухопроизводительности +/- 20% номинального значения.

2.6. Исключен с 1 сентября 1989 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950.

2.7. Кондиционер должен быть снабжен фильтром, изготовленным из материалов, обеспечивающих очистку воздуха от пыли с частицами размером 10 мкм и более.

2.8. Структура условного обозначения кондиционера приведена в обязательном Приложении 2.

3.1. Кондиционеры должны соответствовать требованиям настоящего стандарта, ГОСТ 14087-88, СТ СЭВ 3694-82, технических условий на кондиционеры конкретных типоразмеров, рабочим чертежам, эталонам-образцам, утвержденным в установленном порядке, а кондиционеры, предназначенные для экспорта, должны кроме того соответствовать требованиям заказа-наряда внешнеторговой организации.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Кондиционеры, предназначенные для эксплуатации в районах с тропическим климатом, должны соответствовать дополнительно требованиям ГОСТ 15151-69.

3.2. Кондиционеры по условиям эксплуатации относятся к приборам, работающим без надзора; номинальный режим работы — продолжительный.

3.3. Кондиционер должен запускаться при напряжениях питающей сети от 0,85 до 1,1 номинального значения и температурно-влажностных условиях по табл. 4 для режима охлаждения при повышенных температурах.

Таблица 4

3.4. Кондиционер должен сохранять работоспособность при температурно-влажностных условиях по табл. 4.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

3.5. Автоматическое оттаивание снеговой шубы наружного теплообменника кондиционеров типов КБ2 и КБ3 (при выключенных электронагревателях) должно составлять не более 20% времени работы в режиме нагрева.

3.6. При работе в режиме охлаждения при температуре наружного воздуха и воздуха в помещении по сухому термометру (27 +/- 0,5) °C и по влажному термометру (24 +/- 0,5) °C конденсируемая влага не должна капать, вытекать из кондиционера или выноситься потоком охлажденного воздуха в помещение.

3.7. Изменение режима работы кондиционера должно обеспечиваться переводом ручек управления в соответствующие положения, обозначенные на панели пульта управления.

3.8. Величина крутящего момента поворота ручек управления должна быть не более 0,5 Н x м.

3.9 Холодильный агрегат кондиционера должен быть герметичным.

3.10. Корректированный уровень звуковой мощности и среднее квадратическое значение виброскорости должны соответствовать значениям, указанным в табл. 5.

Для кондиционеров, работающих при частоте тока 60 Гц, допускается увеличение значений не более чем на 10%.

3.11. По степени защиты от влаги моноблочный напольный передвижной кондиционер и воздухообрабатывающий блок раздельного кондиционера должны быть обычного исполнения, а моноблочный оконный кондиционер и компрессорно-конденсаторный блок раздельного кондиционера — брызгозащищенного исполнения.

3.12. Для кондиционеров исполнения A удельная холодопроизводительность должна быть не менее 1,80 Вт/Вт, удельная теплопроизводительность — не менее 1,70 Вт/Вт; для кондиционеров исполнения B удельная холодопроизводительность должна быть не менее 1,65 Вт/Вт, удельная теплопроизводительность — не менее 1,63 Вт/Вт.

3.13. Кондиционер должен быть устойчив к механическим воздействиям при транспортировании.

3.14. Номинальные значения климатических факторов — по ГОСТ 15150-69, но при этом предельные значения температур наружного воздуха при эксплуатации в рабочем состоянии — по табл. 1.

Кондиционеры климатического исполнения Т2, Т3 должны обладать способностью противостоять развитию плесневых грибов, оцениваемой баллом не ниже 2 по ГОСТ 9.048-75, и разрушающему воздействию пыли и соляного тумана согласно ГОСТ 15151-69.

3.15. Средняя наработка на отказ кондиционеров должна быть не менее 2000 ч, установленная безотказная наработка — не менее 1000 ч, установленный срок службы кондиционеров типа КБ1 — не менее 10 лет, типов КБ2, КБ3 — не менее 8 лет, при среднегодовой наработке 400 ч.

Среднее время восстановления должно быть не более 2,7 ч.

3.16. Кондиционер в целом и его составные части должны быть технически пригодны для ремонта в условиях специализированных ателье. Конструкция кондиционера должна обеспечивать:

контролепригодность по ГОСТ 26656-85;

свободный доступ к зонам технического обслуживания и ремонта;

рациональное расчленение составных частей и их легкосъемность;

восстанавливаемость до состояния, предусмотренного техническими условиями на отремонтированные кондиционеры.

3.17. Кондиционер должен иметь несъемный соединительный шнур питания по ГОСТ 7399-80. Длина шнура должна устанавливаться в технических условиях.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Номинальное сечение жилы шнура должно быть не менее 1,5 мм2, соединение шнура с кондиционером — типа Y.

3.18. Габаритные размеры и масса должны приводиться в технических условиях на кондиционер конкретного типоразмера.

Оконные кондиционеры должны изготавливаться с учетом размеров створных элементов по ГОСТ 11214-86.

4.1. Требования безопасности кондиционеров — по СТ СЭВ 3694-82.

По типу защиты от поражения электрическим током кондиционер должен соответствовать прибору класса 1.

4.2. Пожарная безопасность кондиционеров должна быть обеспечена в нормальных и ненормальных условиях эксплуатации. Вероятность возникновения пожара от кондиционеров не должна превышать 10^{- 6} в год.

5.1 В комплект должны входить:

кондиционер (блоки кондиционера),

упаковка.

5.2. Комплектность кондиционеров конкретных типоразмеров должна устанавливаться в технических условиях.

5.3. К каждому кондиционеру прикладывается руководство по эксплуатации по ГОСТ 26119-84.

6.1. Кондиционеры должны подвергаться приемочным, квалификационным, приемо-сдаточным, периодическим, типовым испытаниям и испытаниям на надежность.

6.2. Квалификационным испытаниям должны подвергаться не менее трех кондиционеров из установочной серии по программе периодических испытаний. Выборка должна комплектоваться методом отбора с применением случайных чисел по ГОСТ 18321-73.

6.3. Приемо-сдаточным испытаниям должен подвергаться каждый кондиционер по программе, указанной в табл. 6.

Таблица 6

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Примечание. Испытания, за исключением внешнего осмотра, проводят до установки корпуса.

6.4. Периодическим испытаниям по программе, указанной в табл. 7, должны подвергаться раз в 12 мес не менее трех кондиционеров, прошедших приемо-сдаточные испытания. Если при испытаниях хотя бы один из кондиционеров не будет соответствовать требованиям настоящего стандарта, то проводят повторные испытания удвоенного числа кондиционеров. Результаты повторных испытаний являются окончательными.

Таблица 7

Позиция исключена с 1 июля 1990 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

6.5 Типовые испытания — по ГОСТ 26964-86.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

6.6 Испытания на надежность проводят раз в три года.

6.7. Исключен с 1 сентября 1989 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950.

7.1. Основные параметры кондиционера при приемо-сдаточных испытаниях контролируют на оборудовании, встроенном в поточные технологические линии по методикам, приведенным в технических условиях на конкретные изделия: холодопроизводительность и теплопроизводительность — по изменению температуры воздуха, проходящего через кондиционер, и скорости воздушного потока, воздухопроизводительность — по частоте вращения электродвигателя вентилятора, потребляемую мощность и ток — прямыми измерениями. Допускаемые значения температуры, скорости воздушного потока, частоты вращения должны соответствовать требованиям технических условий на конкретные изделия.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Изменения температуры воздуха должны контролироваться мостами, автоматическими потенциометрами класса точности не ниже 1,5, скорость воздушного потока — анемометром с погрешностью измерения +/- 0,5 м/с, частота вращения электродвигателя — стробоскопическим тахометром класса точности не ниже 0,5, мощность и ток — ваттметром и амперметром класса точности не ниже 1,5.

7.2. Внешний осмотр предусматривает визуальную проверку соответствия кондиционера утвержденному эталону-образцу, правильности сборки, маркировки и комплектности.

7.2.1. При внешнем осмотре проверяют наличие и качество крепления деталей и узлов, качество защитно-декоративных покрытий, отсутствие вмятин и других заметных дефектов.

7.2.2. На поверхности испарителя и конденсатора допускаются следы от расчесывания специальной щеткой.

7.3. Испытания на прочность при транспортировании — по ГОСТ 23216-78.

7.3.1. После испытаний кондиционер (блоки кондиционера), освобожденный от упаковки, подвергают внешнему осмотру.

При этом не должно быть ухудшения внешнего вида кондиционера, поломки деталей, ослабления крепления, вмятин, царапин и т.д.

7.3.2. Кондиционер (блоки кондиционера) без внешних повреждений включают в сеть и контролируют его работоспособность. Шум из-за механического контакта неподвижных деталей с вращающимися, дребезжание трубопроводов и т.п., а также утечка хладагента из холодильной системы не допускаются.

Указанные испытания должны предшествовать всем другим испытаниям.

7.4. Работу кондиционера контролируют органолептическим методом на включенном в сеть кондиционере переключением ручек управления в фиксированные положения в соответствии с надписями на панели.

7.5. Величину крутящих моментов поворота ручек управления контролируют динамометрическим ключом с погрешностью измерений не более +/- 5%.

7.6. Нарушение герметичности в каждом соединении холодильного агрегата определяют при помощи галогенного течеискателя, настроенного на индикацию утечки 3,125 \cdot 10^{- 7}\text{м}^{3} \cdot \text{Па} \cdot \text{с}^{- 1} (0,5 г в год).

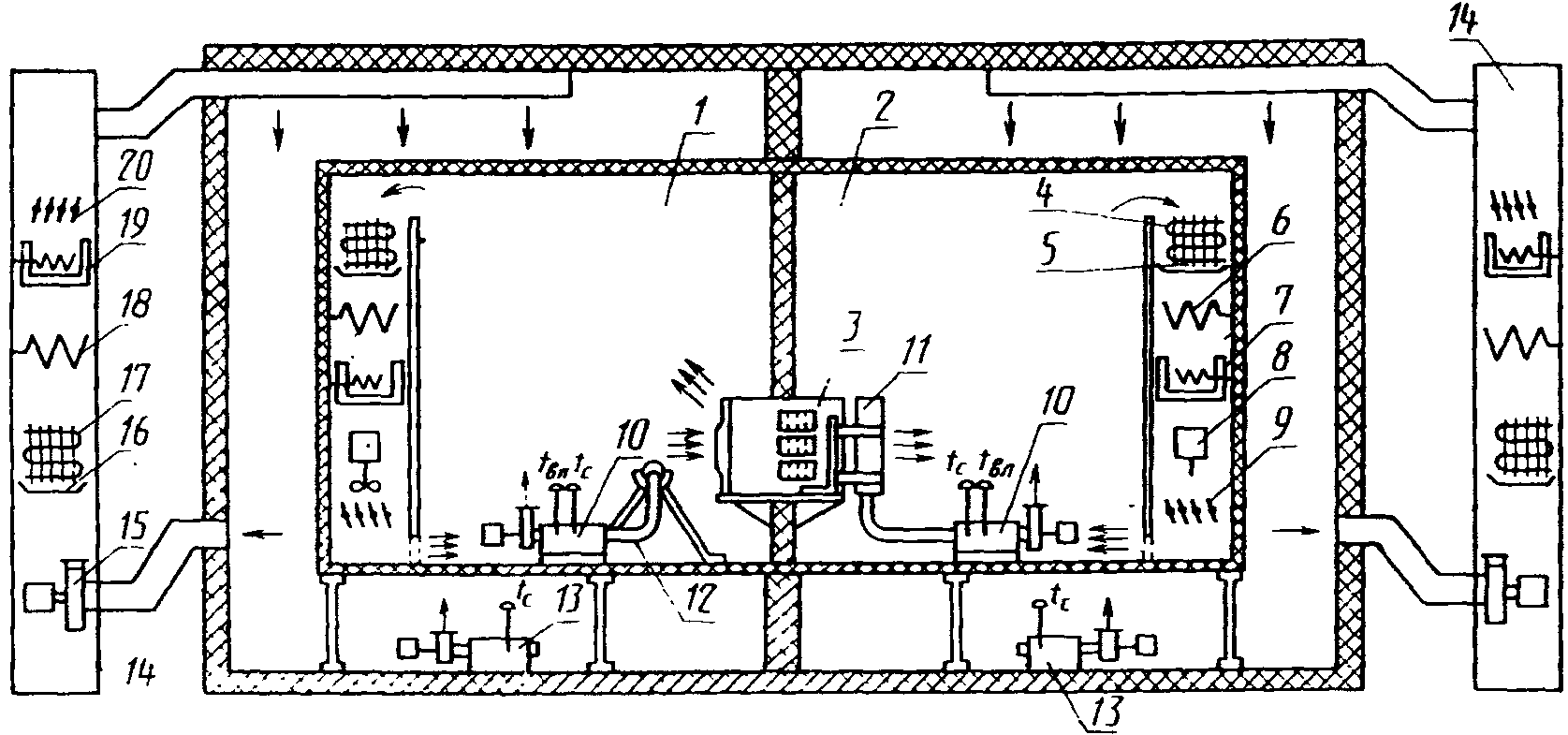

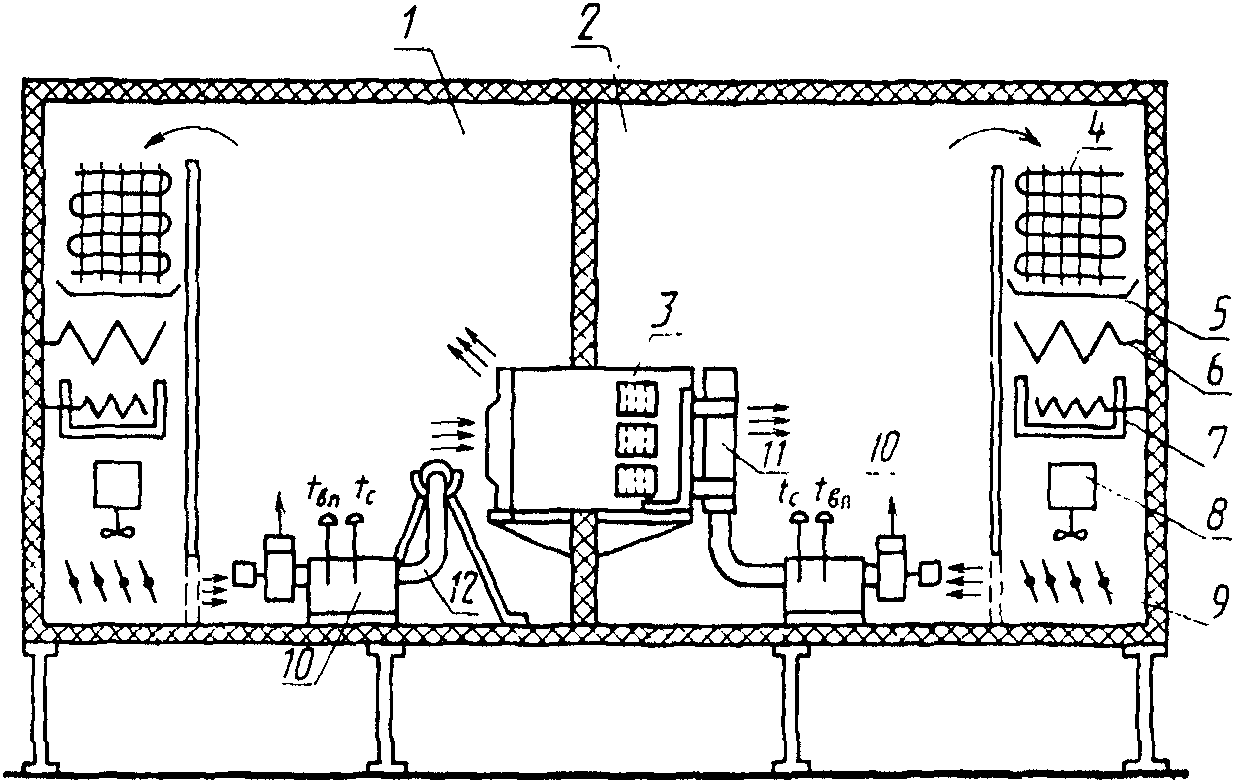

7.7. Холодопроизводительность, теплопроизводительность, потребляемая мощность и ток в режимах охлаждения и нагрева, работоспособность при предельных условиях (табл. 4), время автоматического оттаивания снеговой шубы, образование и удаление конденсата при периодических, типовых, приемочных и квалификационных испытаниях контролируют в калориметрической камере (калиброванной или сбалансированной) в соответствии с рекомендуемым Приложением 3.

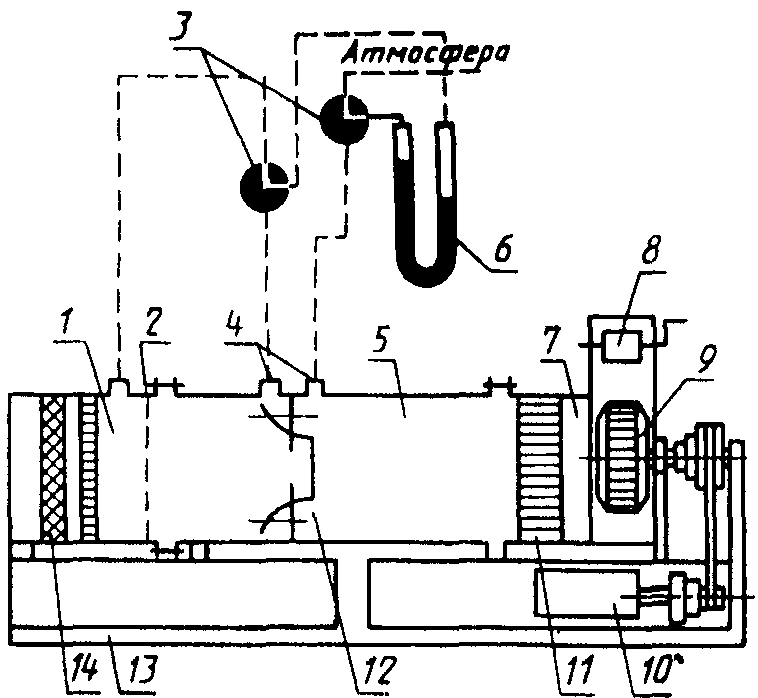

7.8. Воздухопроизводительность кондиционера проверяют при помощи специальной установки в соответствии с рекомендуемым Приложением 4.

7.9. Удельную холодопроизводительность \epsilon_{0} , Вт/Вт (теплопроизводительность \epsilon , Вт/Вт), определяют по формуле

где Q_{0}(Q) — холодопроизводительность (теплопроизводительность) кондиционера, определенная при условиях по табл. 3, Вт;

N_{\text{к}_{1}}(N_{\text{к}_{2}}) — мощность, потребляемая кондиционером в режиме охлаждения (нагрева) при условиях по табл. 3, Вт.

Удельную массу M_{\text{у}} , кг/(кВт x год), определяют по формуле

где M — масса кондиционера, кг;

T_{\text{у}} — установленный срок службы, год.

7.10. Корректированный уровень звуковой мощности контролируют по ГОСТ 12.1.026-80 (в заглушенной камере). Контролю подлежит моноблочный кондиционер (в режиме «охлаждение» на максимальной частоте вращения электродвигателя вентиляторов) и воздухообрабатывающий блок раздельного кондиционера (в режиме «вентиляция» на максимальной частоте вращения электродвигателя вентиляторов). При этом звукоотражающей поверхностью является поверхность установки кондиционера, стена с проемом — для оконного кондиционера, стена без проема — для воздухообрабатывающих блоков раздельного настенного, раздельного потолочного, встраиваемого в мебель кондиционеров; пол — для кондиционера напольного передвижного и воздухообрабатывающего блока раздельного напольного кондиционера.

(п. 7.10 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

7.10.1. Исключен с 1 июля 1990 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786.

7.10.2. Исключен с 1 июля 1990 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786.

7.11 Метод измерения среднего квадратического значения виброскорости по ГОСТ 27805-88 с соблюдением следующих условий:

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

режим работы кондиционера — «охлаждение» с максимальной частотой вращения вентиляторов;

температура окружающего воздуха — не менее 21 °C;

начало измерения — не ранее чем через 10 мин после включения;

места измерения — две точки на каждой боковой стороне в непосредственной близости к опорной поверхности кондиционера (блока кондиционера).

7.12. Испытания кондиционеров на устойчивость к воздействию климатических факторов следует проводить по ГОСТ 16962-71: на холодоустойчивость при эксплуатации в нерабочем состоянии и транспортировании и хранении методом 204-1; на устойчивость к динамическому и статическому воздействию пыли — методами 212 и 213, на грибоустойчивость — методом 214-1, на устойчивость к воздействию соляного тумана — методом 215-1.

7.13 Контроль показателей надежности по ГОСТ 17446-86 при следующих исходных данных:

браковочный уровень вероятности безотказной работы P_{\beta}(T) = 0,8 ;

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

риск потребителя \beta = 0,2 ;

риск изготовителя \alpha = 0,2 ;

приемочный уровень наработки на отказ T_{\alpha} = 5000\text{ч} ;

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

браковочный уровень наработки на отказ T_{\beta} = 1400\text{ч} ;

время испытания t_{\text{и}} = 600\text{ч} .

Испытания проводят в цикличном и непрерывном режимах с соблюдением условий:

режим работы кондиционера — «охлаждение» с максимальной частотой вращения вентиляторов;

температура окружающего воздуха (30 +/- 5) °C;

напряжение и частота тока — номинальные;

число кондиционеров, испытуемых в цикличном режиме — 50 — 60% объема выборки, остальные — в непрерывном режиме;

продолжительность одного цикла 6 мин (продолжительность остановки — 3 мин).

(абзацы введены Изменением № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

Критериями отказов являются:

выход кондиционера из строя (прекращение функционирования);

наличие шума из-за механического контакта неподвижных деталей с вращающимися, дребезжание трубопроводов и т.п. (устанавливают органолептическим методом);

отсутствие потока воздуха, выходящего из кондиционера (устанавливают органолептическим методом);

разность температур воздуха на входе в кондиционер и выходе из него менее 5 °C;

значение сопротивления изоляции менее 2 МОм (замеряют через каждые 100 ч или 1000 циклов);

значение тока утечки более 3,5 мА (замеряют через каждые 100 ч или 1000 циклов).

Критерием предельного состояния является превышение суммарных затрат на ремонт 75% стоимости кондиционера.

Контроль среднего времени восстановления — по ГОСТ 27.410-87.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

7.14. Контроль ремонтопригодности осуществляют методом условной имитации неисправности, выявления дефектов и проведения ремонта исправного образца путем замены «неисправных» деталей и узлов.

7.15. Длину шнура контролируют от места ввода шнура в кондиционер до основания штепсельной вилки с точностью до 0,01 м.

7.16. Габаритные размеры кондиционера контролируют с точностью до 1 мм.

7.17. Массу кондиционера контролируют на весах с точностью измерения +/- 0,1 кг.

7.18. Метод определения вероятности возникновения пожара от кондиционера по ГОСТ 12.1.004-85 должен быть установлен в технических условиях на конкретные изделия.

(п. 7.18 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

8.1 Маркировка

8.1.1. Маркировка кондиционеров должна соответствовать требованиям ГОСТ 27570.0-87 и конкретизироваться в технических условиях на изделия.

(п. 8.1.1 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

8.1.2. Исключен с 1 июля 1990 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786.

8.1.3 — 8.1.3.2. Исключены с 1 июля 1990 года. - Изменение № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786.

8.1.4. Маркировка должна наноситься на табличку любым способом, обеспечивающим четкость надписей на все время эксплуатации кондиционера.

8.1.5. Транспортная маркировка должна соответствовать требованиям ГОСТ 14192-77, для кондиционеров, изготавливаемых на экспорт, — дополнительно требованиям заказа-наряда внешнеторговой организации.

Транспортная маркировка должна содержать манипуляционные знаки: «Осторожно, хрупкое!», «Боится сырости», «Крюками непосредственно не брать», «Верх, не кантовать», дополнительные и информационные надписи. Для экспорта в страны с тропическим климатом дополнительно проставляется знак «Тропическая упаковка».

8.1.6 На упаковку кондиционера дополнительно должны наноситься:

наименование кондиционера;

наименование блока (для раздельных кондиционеров);

номинальное напряжение, В, символ рода тока;

номинальная частота, Гц;

год и месяц выпуска;

розничная цена, руб. (для нужд народного хозяйства);

сведения о допустимом количестве ярусов при штабелировании.

8.2 Упаковка

8.2.1. Упаковка должна обеспечивать сохранность кондиционера в период транспортирования, хранения и устойчивость к воздействиям механических факторов по п. 8.3.3.

8.2.2. Кондиционер или каждый блок кондиционера раздельного исполнения должен быть упакован в ящик из гофрированного картона по ГОСТ 9142-84. При упаковке должны использоваться дополнительные упаковочные средства в соответствии с нормативно-технической документацией на кондиционер: чехол из полиэтиленовой пленки, надеваемый на изделие, прокладки, вкладыши из вспененного полистирола и т.п.

8.2.3. Кондиционер, предназначенный для экспорта, упаковывается согласно заказу-наряду внешнеторговой организации.

8.3 Транспортирование

8.3.1. Кондиционеры транспортируют транспортом любого вида в крытых транспортных средствах.

8.3.2. Размещение и крепление кондиционеров в крытых вагонах должны производиться в соответствии с правилами перевозок грузов, действующими на транспорте данного вида, утвержденными Министерством путей сообщения.

8.3.3 Условия транспортирования в части воздействия механических факторов по ГОСТ 23216-78:

Л — для кондиционеров, предназначенных для нужд народного хозяйства;

Ж — для кондиционеров, предназначенных для экспорта.

8.3.4. Условия транспортирования кондиционеров в части воздействия климатических факторов такие же, как условия хранения 5 по ГОСТ 15150-69.

8.4 Хранение

8.4.1. Кондиционеры должны храниться по условиям хранения 3 по ГОСТ 15150-69 на стеллажах или на полу на деревянных поддонах (штабелирование не более 3 ярусов) в соответствии с манипуляционными знаками на упаковке.

9.1. Порядок установки, обслуживания и эксплуатации кондиционера, в том числе рекомендации по поддержанию оптимального температурно-влажностного режима в помещении в зависимости от температуры наружного воздуха должны приводиться в руководстве по эксплуатации.

10.1. Изготовитель должен гарантировать соответствие кондиционеров требованиям настоящего стандарта при соблюдении правил эксплуатации, транспортирования и хранения.

10.2. Гарантийный срок эксплуатации — 2 года со дня продажи кондиционера через розничную торговую сеть и 2,5 года — со дня продажи через розничную торговую сеть для кондиционеров с государственным Знаком качества.

Гарантийный срок эксплуатации кондиционера, предназначенного для экспорта, — в соответствии с договором между предприятием и внешнеэкономической организацией.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

типоразмер _/_

Кондиционер X /X X\ X X X X ТУ... Наименование или шифр

кондиционера бытового БК-1500B типа КБ1 холодопроизводительностью 1740 Вт исполнения B моноблочного оконного с регистрационным номером типоразмера 11 климатического исполнения Т2 по ГОСТ 15150-69 (для экспорта):

кондиционера бытового типа КБ1 холодопроизводительностью 2240 Вт исполнения A моноблочного напольного передвижного (п), с регистрационным номером типоразмера 01 климатического исполнения У2 по ГОСТ 15150-69:

кондиционера бытового БК-2000P типа КБ1 холодопроизводительностыо 2240 Вт исполнения A раздельного напольного (рп) с регистрационным номером типоразмера 01 климатического исполнения У3 по ГОСТ 15150-69:

кондиционера бытового «Комфорт-1» типа КБ2 холодопроизводительностыо 2240 Вт исполнения A раздельного настенного (рс) с регистрационным номером типоразмера 05 климатического исполнения Т3 по ГОСТ 15150-69:

Кондиционер бытовой «Комфорт-1» КБ2-2,24-рс-05Т3 ТУ...

В КАЛОРИМЕТРИЧЕСКОЙ КАМЕРЕ

1. Общие требования к калориметрической камере

1.1. Конструкция камеры должна обеспечивать возможность проведения контроля кондиционеров холодо- и теплопроизводительностью до 5600 Вт всех конструктивных исполнений в объеме требований настоящего стандарта.

1.2. Между полом, потолком, стенами камеры и ограждающими конструкциями помещения, в котором она расположена (для калиброванной камеры), или ограждающими конструкциями внешней камеры (для сбалансированной камеры) должно быть расстояние не менее 300 мм.

1.3. Толщина теплоизоляции должна быть такой, чтобы при перепаде температур в 11 °C теплообмен между окружающей средой и воздухом в отсеках калиброванной камеры, окружающей средой и воздухом в межкамерном пространстве сбалансированной камеры не превышал соответственно 5 и 10% холодопроизводительности кондиционера.

2. Устройство и оборудование калориметрических камер

2.1 Схема калиброванной камеры приведена на черт. 1.

Черт. 1

Камера представляет собой теплоизолированное помещение, разделенное перегородкой на два отсека, внутренний и наружный, в которых имитируется состояние воздуха в помещении и наружного воздуха. Перегородка имеет проем для установки испытываемого кондиционера. В каждом отсеке расположены устройства, обеспечивающие создание и поддержание температурно-влажностных условий, включающие рассольный воздухоохладитель с поддоном для сбора конденсата, электрические нагреватели воздуха, увлажнитель, электровентилятор, решетку для регулирования скорости воздушного потока. Для обеспечения условий контроля параметров воздуха в отсеках установлены воздухозаборные устройства и воздухозаборные трубы.

2.2 Схема сбалансированной камеры приведена на черт. 2.

Черт. 2

Устройство и оборудование камеры аналогичны описанным в п. 2.1.

Для создания и поддержания температурно-влажностных условий в межкамерном пространстве, идентичных условиям в отсеках камеры, служат кондиционирующие устройства, вынесенные за пределы внешней камеры. Устройства включают в себя решетку для регулирования скорости воздушного потока, увлажнитель, электрические нагреватели воздуха, рассольный воздухоохладитель с поддоном для сбора конденсата, электровентилятор.

Условия контроля параметров воздуха обеспечиваются воздухозаборными устройствами, расположенными в межкамерном пространстве.

3. Общие требования к проведению контроля

3.1. Холодо- и теплопроизводительность определяют по тепловому балансу внутреннего отсека и тепловому балансу наружного отсека независимо.

3.2. За значение холодо- и теплопроизводительности принимают величину, определенную по внутреннему отсеку.

Значение холодо- и теплопроизводительности, определенное по наружному отсеку, используют для подтверждения результата определения холодо- и теплопроизводительности по внутреннему отсеку. Разница в результатах не должна превышать 4% значения, полученного по внутреннему отсеку.

Допускается определять холодо- и теплопроизводительность кондиционера только по внутреннему отсеку.

4. Контроль холодопроизводительности, потребляемой мощности и тока в режиме охлаждения

4.1. Кондиционер работает в режиме «охлаждение» на максимальной частоте вращения электродвигателя вентиляторов при максимальном потоке воздуха, выходящего из кондиционера, и отключенном датчике автоматического поддержания температуры.

4.2 Значения напряжения и частоты питающей сети — номинальные.

4.3. Контроль кондиционеров, предназначенных для работы при нескольких значениях напряжения и частоты, проводится при каждом из значений.

4.4. Температурно-влажностные условия — по табл. 3 настоящего стандарта.

4.5. После установления условий по п. 4.4 кондиционер должен проработать 1 ч; в течение следующего часа через каждые 10 мин (7 раз) определяют значения следующих величин:

мощность, потребляемую оборудованием отсеков;

мощность, потребляемую испытываемым кондиционером;

ток испытываемого кондиционера;

температуру и влажность воздуха в отсеках камеры и окружающего воздуха;

температуру воды или пара, подаваемых в отсеки для поддержания влажности (на входе в увлажнитель);

расход воды или пара;

температуру конденсата в наружном и внутреннем отсеках;

температуру рассола, циркулирующего в воздухоохладителе;

расход циркулирующего рассола.

4.6 Требования к точности измерения параметров приведены в таблице.

(таблица в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 06.04.1989 № 950)

4.7 Холодопроизводительность кондиционера Q_{0} , Вт, по внутреннему отсеку определяют по формуле

Q_{0} = N_{\text{вн}_{1}} + (i_{1} - i_{2})G_{1} + Q_{1} + Q_{2} , (1)

где N_{\text{вн}_{1}} — мощность, потребляемая оборудованием внутреннего отсека, Вт;

i_{1} — энтальпия воды или пара, подаваемых в отсек для поддержания влажности, или воды в увлажнителе, если последний работает без подпитки, Дж/кг (определяют по таблицам теплофизических свойств в зависимости от температуры воды, пара);

i_{2} — энтальпия конденсата в поддоне кондиционера, Дж/кг (определяют по таблицам теплофизических свойств в зависимости от температуры конденсата);

G_{1} — расход воды или пара на поддержание влажности в отсеке, кг/с;

Q_{1} — теплоприток во внутренний отсек через разделительную перегородку, Вт;

Q_{2} — теплоприток (теплопотери) во внутренний отсек через пол, потолок, стены, Вт.

Теплоприток Q_{1} , Вт, определяют по формуле

Q_{1} = q_{1}(t_{\text{Х}_{2}} - t_{\text{Х}_{1}}) , (2)

где q_{1} — удельный теплоприток через разделительную перегородку, Вт/К;

t_{\text{Х}_{1}} — температура воздуха во внутреннем отсеке в режиме охлаждения, °C;

t_{X_{2}} — температура воздуха в наружном отсеке в режиме охлаждения, °C.

Теплоприток (теплопотери) Q_{2} , Вт, определяют по формуле

Q_{2} = q_{2}(t - t_{\text{Х}_{1}}) , (3)

где q_{2} — удельный теплоприток (теплопотери) через пол, потолок, стены, Вт/К;

t — температура окружающего воздуха, °C.

4.8 Холодопроизводительность кондиционера Q_{0} , Вт, по наружному отсеку определяют по формуле

Q_{0} = Q_{0_{1}}^{\text{р}} - N_{\text{нар}_{1}} - N_{\text{к}_{1}} + (i_{3} - i_{2})G_{2} + Q_{3} + Q_{4} , (4)

где Q_{0_{1}}^{\text{р}} — холодопроизводительность рассольного воздухоохладителя наружного отсека, Вт;

Q_{0_{1}}^{\text{р}} = C_{w}G_{w}(t_{w_{2}} - t_{w_{1}}) , (5)

где C_{w} — удельная теплоемкость рассола, циркулирующего в воздухоохладителе, Дж/(кг x К), определяемая по таблицам теплофизических свойств в зависимости от температуры t_{w} , °C,

G_{w} — расход рассола через воздухоохладитель, кг/с;

t_{w_{1}} , t_{w_{2}} — температуры рассола соответственно на входе и выходе из воздухоохладителя, °C;

N_{\text{нар}_{1}} — мощность, потребляемая оборудованием наружного отсека, Вт;

N_{\text{к}_{1}} — мощность, потребляемая испытываемым кондиционером, Вт;

i_{3} — энтальпия конденсата, собираемого в поддоне рассольного воздухоохладителя, Дж/кг (определяют по таблице теплофизических свойств в зависимости от температуры конденсата);

G_{2} — расход воды или пара на поддержание влажности в отсеке, кг/с;

Q_{3} — теплопотери из наружного отсека через разделительную перегородку, Вт (Q_{3} = Q_{1}) ;

Q_{4} — теплопотери (теплоприток) из наружного отсека через пол, потолок, стены, Вт.

Теплопотери (теплоприток) Q_{4} , Вт, определяют по формуле

Q_{4} = q_{3}(t_{\text{Х}_{2}} - t) , (7)

где q_{3} — удельные теплопотери (теплоприток) из наружного отсека через пол, потолок, стены, Вт/К.

Величины, входящие в формулы (1) - (7), — средние арифметические значения результатов семи измерений (п. 4.5).

4.9. За потребляемую мощность и ток принимают среднее арифметическое значение результатов семи измерений.

5. Контроль теплопроизводительности, потребляемой мощности и тока в режиме нагрева

5.1. Кондиционер работает в режиме «нагрев» на максимальной частоте вращения электродвигателя вентиляторов.

Остальные требования к проведению испытания — по пп. 4.1 - 4.6.

5.2 Теплопроизводительность кондиционера Q, Вт, по внутреннему отсеку определяют по формуле

Q = Q_{0_{2}}^{\text{р}} - N_{\text{вн}_{2}} + Q_{5} + Q_{6} , (8)

где Q_{0_{2}}^{\text{р}} — холодопроизводительность рассольного воздухоохладителя внутреннего отсека, Вт;

Q_{0_{2}}^{\text{р}} = C_{w}\prime G_{w}\prime(t_{w}\prime_{2} - t_{w}\prime_{1}) , (9)

где C_{w}\prime — удельная теплоемкость рассола, циркулирующего в воздухоохладителе, Дж/(кг x К), определяемая по таблицам теплофизических свойств в зависимости от температуры t_{w}\prime , °C:

t_{w}\prime = \frac{t_{w}\prime_{1} + t_{w}\prime_{2}}{2} , (10)

G_{w}\prime — расход рассола через воздухоохладитель, кг/с;

t_{w}\prime_{1} , t_{w}\prime_{2} — температуры рассола соответственно на входе и выходе из воздухоохладителя, °C;

N_{\text{вн}_{2}} — мощность, потребляемая оборудованием внутреннего отсека, Вт;

Q_{5} — теплопотери из внутреннего отсека через разделительную перегородку, Вт;

Q_{6} — теплопотери (теплопритоки) из внутреннего отсека через пол, потолок, стены, Вт.

Теплопотери Q_{5} , Вт, определяют по формуле

Q_{5} = q_{1}(t_{\text{Н}_{1}} - t_{\text{Н}_{2}}) , (11)

где t_{\text{Н}_{1}} — температура воздуха во внутреннем отсеке в режиме нагрева, °C;

t_{\text{Н}_{2}} — температура воздуха в наружном отсеке в режиме нагрева, °C.

Теплопотери (теплоприток) Q_{6} , Вт, определяют по формуле

Q_{6} = q_{2}(t_{\text{Н}_{1}} - t) . (12)

5.3 Теплопроизводительность кондиционера Q, Вт, по наружному отсеку определяют по формуле

Q = N_{\text{нар}_{2}} + N_{\text{к}_{2}} + (i_{4} - i_{5})G_{2} + Q_{7} + Q_{8} , (13)

где N_{\text{нар}_{2}} — мощность, потребляемая оборудованием наружного отсека, Вт;

N_{\text{к}_{2}} — мощность, потребляемая испытываемым кондиционером, Вт;

i_{4} — энтальпия воды или пара, подаваемых в отсек для поддержания влажности, или воды в увлажнителе, если последний работает без подпитки, Дж/кг (определяют по таблицам теплофизических свойств в зависимости от температуры воды, пара);

i_{5} — энтальпия конденсата в поддоне кондиционера, Дж/кг (определяют по таблицам теплофизических свойств в зависимости от температуры конденсата);

G_{2} — расход воды или пара на поддержание влажности в отсеке, кг/с;

Q_{7} — теплоприток в наружный отсек через разделительную перегородку, Вт (Q_{7} = Q_{5}) ;

Q_{8} — теплоприток (теплопотери) в наружный отсек через пол, потолок, стены, Вт.

Теплоприток (теплопотери) Q_{8} , Вт, определяют по формуле

Q_{8} = q_{2}(t - t_{\text{Н}_{2}}) . (14)

Величины, входящие в формулы (8) - (14), — средние арифметические значения результатов семи измерений (п. 4.5).

5.4. За потребляемую мощность и ток принимают среднее арифметическое значение результатов семи измерений.

6. Контроль работоспособности при предельных условиях

6.1 Испытания проводят при повышенных температурах.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

Кондиционер работает в режиме «охлаждение (нагрев)» на максимальной частоте вращения электродвигателя вентиляторов при максимальном потоке воздуха, выходящего из кондиционера, и отключенном датчике автоматического поддержания температуры.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

6.2 Испытания проводят при пониженных температурах.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

Напряжение питающей сети для кондиционеров, предназначенных для работы при одном номинальном напряжении, — 90 и 110% номинального значения, для кондиционеров, предназначенных для работы при двух и более номинальных напряжениях, — 90% минимального и 110% максимального значений номинальных напряжений.

6.2.1. Кондиционер должен работать при условиях, обеспечивающих максимальную возможность образования снега или льда на испарителе: в режиме «охлаждение» на низкой частоте вращения электродвигателя вентиляторов при минимальном потоке воздуха, выходящего из кондиционера, отключенном датчике автоматического поддержания температуры, закрытой воздушной заслонке.

(п. 6.2.1 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

6.2.2. Напряжение и частота питающей сети — номинальные. Контроль кондиционеров, предназначенных для работы на двух частотах, проводят на каждой частоте.

(п. 6.2.2 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

6.2.3. Контроль кондиционеров, предназначенных для работы при двух и более значениях номинальных напряжений, проводят при более высоком напряжении.

(п. 6.2.3 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

6.2.4. Температурно-влажностные условия приведены в табл. 4 настоящего стандарта.

(п. 6.2.4 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

6.2.5. После установления тепло-влажностного равновесия кондиционер должен работать в течение 6 ч при закрытом доступе воздуха с целью обеспечения полного покрытия испарителя снегом или льдом. Через 6 ч кондиционер отключают, обеспечивают доступ в него воздуха из внутреннего отсека и не запускают его, пока не начнет таять накопившийся снег или лед. Включают кондиционер на режим «вентиляция сильная» на 5 мин.

(п. 6.2.5 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

6.2.6. Лед не должен осыпаться и капли воды не должны попадать во внутренний отсек.

(п. 6.2.6 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 18.12.1989 № 3786)

6.3. Частота питающей сети — номинальная. Кондиционеры, предназначенные для работы при двух частотах, проверяют при максимальном значении частоты.

6.4. Температурно-влажностные условия испытания приведены в табл. 4 настоящего стандарта. Требования к точности измерения параметров — по п. 4.6.

6.5. После установления тепло-влажностного равновесия кондиционер должен проработать 2 ч, после отключения на 3 мин и повторного пуска проработать еще 1 ч. Во время трехминутного перерыва напряжение питающей сети не должно увеличиваться более чем на 3%.

6.6. В течение всего времени испытаний кондиционер должен работать без каких-либо видимых или слышимых нарушений.

Защитные устройства не должны срабатывать до трехминутного перерыва в работе.

Допускается срабатывание защитных устройств компрессора только в первые 5 мин работы после трехминутного перерыва.

7. Контроль времени автоматического оттаивания снеговой шубы

7.1. Кондиционер работает в режиме «нагрев» на максимальной частоте вращения электродвигателя вентиляторов при максимальном потоке воздуха, выходящего из кондиционера, и отключенном датчике автоматического поддержания температуры.

7.2 Напряжение и частота питающей сети — номинальные.

Кондиционеры, предназначенные для работы при ряде напряжений и частот, контролируют при минимальных значениях напряжения и частоты.

7.3. Температурно-влажностные условия приведены в табл. 4 настоящего стандарта для режима нагрева при пониженных температурах. Требования к точности измерения параметров — по п. 4.6.

7.4. После установления тепло-влажностного равновесия кондиционер должен проработать в течение времени, за которое произойдет два полных оттаивания, но не менее 3 ч.

7.5. Во время оттаивания температура воздуха в наружном отсеке камеры не должна повышаться более чем на 5 °C.

7.6. Общее время оттаивания снеговой шубы не должно превышать 20% всего времени работы кондиционера по п. 7.4.

8. Контроль образования и удаления конденсата

8.1. Кондиционер работает в режиме «охлаждение» на максимальной частоте вращения электродвигателя вентиляторов при максимальном потоке воздуха, выходящего из кондиционера, и отключенном датчике автоматического поддержания температуры.

8.2 Напряжение и частота питающей сети — номинальные.

Контроль кондиционеров, предназначенных для работы при двух частотах, проводится при каждой частоте.

8.3. Контроль кондиционеров, предназначенных для работы при двух и более значениях номинальных напряжений, проводится при более высоком напряжении.

8.4. Температурно-влажностные условия контроля — по п. 3.6 настоящего стандарта. Требования к точности измерения параметров — по п. 4.6.

8.5. После установления тепло-влажностного равновесия кондиционер должен проработать непрерывно в течение 4 ч.

8.6. Образовавшийся конденсат не должен вытекать из кондиционера или выноситься потоком воздуха в помещение.

КОНТРОЛЬ ВОЗДУХОПРОИЗВОДИТЕЛЬНОСТИ КОНДИЦИОНЕРА

1. Оборудование и средства измерения

1.1. Воздухопроизводительность кондиционера проверяют при помощи установки, принципиальная схема которой представлена на чертеже.

10 — двигатель вентилятора; 11 — выпрямляющая решетка; 12 — измерительное сопло; 13 — основание установки; 14 — смеситель воздуха

Установка состоит из трех камер — приемной, измерительной и разгрузочной, соединенных между собой фланцами. Приемная камера снабжена смесителем воздуха и рассеивателем потока воздуха. В измерительной камере установлено сопло-расходомер. Для измерения перепада давлений на сопле используется микроманометр класса точности 1,0 с верхним пределом измерений 0,0009 МПа, с помощью которого измеряют также статическое давление в приемной камере.

В разгрузочной камере с выпрямляющей решеткой размещен вентилятор, служащий для создания перед испытуемым кондиционером давления, равного атмосферному; регулирование расхода воздуха вентилятора осуществляется заслонкой, размещенной на выходе из камеры.

1.2. Температуру и относительную влажность воздуха на выходе из установки измеряют при помощи психрометра с ценой деления 0,1 °C.

2. Подготовка и проведение испытаний

2.1. Воздуховод кондиционера соединяют с приемной камерой установки так, чтобы не было утечки воздуха.

2.2. Включают кондиционер в режим «вентиляция» на максимальной частоте вращения электродвигателя вентиляторов, поддерживая максимальный воздушный поток при номинальных напряжениях, частоте и температуре воздуха (25 +/- 5) °C, одновременно включая вентилятор установки.

2.3. В приемной камере при помощи заслонки создают статическое давление, равное атмосферному.

2.4. Через 10 мин работы проводят измерения температуры и относительной влажности воздуха, барометрического давления, перепада давления на сопле.

3.1. Для определения воздухопроизводительности кондиционеров во всем диапазоне, предусмотренном настоящим стандартом, применяют два сопла: в диапазоне воздухопроизводительности от 240 до 800 м3/ч включительно диаметр сопла D = 100 мм; в диапазоне свыше 800 до 1300 м3/ч включительно диаметр сопла D = 130 мм.

3.2 Воздухопроизводительность V, м3/ч, определяют по формулам

V = 39,0 \sqrt{\Delta P \cdot \frac{P_{0}}{P} \cdot \frac{v}{1 + d}} (при D = 100 мм);

V = 67,2 \sqrt{\Delta P \cdot \frac{P_{0}}{P} \cdot \frac{v}{1 + d}} (при D = 130 мм),

где \Delta P — перепад статического давления на сопле, Па;

P_{0} — нормальное барометрическое давление, равное 101 кПа;
