ГОСТ 26678-85. Холодильники и морозильники бытовые электрические компрессионные параметрического ряда. Общие технические условия
(утв. Постановлением Госстандарта СССР от 11.12.1985 № 3915)
(ред. от 30.10.1990)
от 11 декабря 1985 г. № 3915
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ХОЛОДИЛЬНИКИ И МОРОЗИЛЬНИКИ БЫТОВЫЕ ЭЛЕКТРИЧЕСКИЕ КОМПРЕССИОННЫЕ ПАРАМЕТРИЧЕСКОГО РЯДА
Electric domestic compression refrigerators and freezers of parameter series. General specifications
Разработан Министерством машиностроения для легкой и пищевой промышленности и бытовых приборов, Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Исполнители: В.Ф. Возный, С.Ю. Берсудский, М.С. Подоляк (руководители темы), В.М. Ягодин, А.Н. Осатюк, А.П. Морозов, В.А. Кириков, В.С. Моисеев, В.Б. Бурский.
Внесен Министерством машиностроения для легкой и пищевой промышленности и бытовых приборов.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 11 декабря 1985 г. № 3915.
Постановлением Государственного комитета СССР по стандартам от 11 декабря 1985 г. № 3915 срок действия установлен с 01.01.1987 до 01.01.1992.
Настоящий стандарт распространяется на бытовые электрические компрессионные напольные холодильники и морозильники унифицированной конструкции с габаритными размерами в плане 600 x 600 мм, изготовляемые для нужд народного хозяйства и экспорта, предназначенные для хранения и замораживания пищевых продуктов в бытовых условиях и использования как для автономной установки, так и в составе кухонной мебели.
Стандарт устанавливает классификацию, основные параметры и размеры холодильников и морозильников, технические требования к ним и методы испытаний.
Технические требования не регламентируемые настоящим стандартом методы испытаний, правила приемки, маркировка, упаковка, транспортирование, хранение холодильников и морозильников и гарантии изготовителя — по ГОСТ 16317-87.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744)
Стандарт соответствует стандарту ИСО 3055-84 в части габаритных размеров в плане холодильников и морозильников.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744)
Пояснения некоторых терминов, применяемых в стандарте, приведены в справочном Приложении 1.
Примеры компоновки холодильников и морозильников приведены в справочном Приложении 2, пример установки холодильника (морозильника) в кухонном помещении — в справочном Приложении 3.
1.1. Исключен с 1 января 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744.
1.2. Исключен с 1 января 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744.
1.3 Структура условного обозначения холодильника и морозильника должна соответствовать следующей:
| Наименование модели Группа сложности Порядковый номер модели (две цифры) Тип холодильника (морозильника) Общий объем Объем морозильной камеры для двухи трехкамерных холодильников (через дробь) Климатическое исполнение (только для исполнения Т) |
на конкретную модель
Холодильник «Минск» 1-й группы сложности, модели 25, изготовленный в виде шкафа, двухкамерный общим объемом 350 дм3 и объемом морозильной камеры 80 дм3 климатического исполнения УХЛ:
Морозильник «Гиочел» 1-й группы сложности модели 1, изготовленный в виде стола, общим объемом 120 дм3 климатического исполнения Т:
2.1 Холодильники и морозильники должны иметь следующие размеры в плане:
ширина, мм . . . . . . 600 -10 глубина, мм:
Примечание. Глубина дана без учета ручки, эмблемы, блока управления и сигнализации.
2.2 Значение размера холодильников и морозильников по высоте следует выбирать из ряда:
850; 1050; 1200; 1300; 1400; 1450; 1600; 1750; 2100 мм.
Предельное отклонение минус 15 мм.
2.3. Основные размеры холодильников и морозильников, изготовляемых для экспорта, допускается устанавливать в технических условиях на конкретные модели.
2.4. Основные параметры однокамерных холодильников должны соответствовать указанным в табл. 3.
| Наименование параметра | Значения параметров для типоразмеров холодильника | |||||
| КС-140 | КШ-180 | КШ-220 | КШ-240 | КШ-260 | КШ-280 | |
| Общий объем холодильника, дм3 | 140 | 180 | 220 | 240 | 260 | 280 |
| Объем низкотемпературного отделения, дм3 | 20 | 20; 30 | 30; 40 | 30; 40 | 30; 40 | 30; 40 |
| Высота, мм | 850 | 1050 | 1200 | 1300 | 1400 | 1450 |
| Температура хранения замороженных продуктов, | -12 | -12; -18 | -12; -18 | -12; -18 | -12; -18 | -18 |
| °C, не выше | ||||||
| Удельный суточный расход электроэнергии, | ||||||
| -2 | ||||||
| 10 x кВт x ч/дм3, не более, при температуре хранения -12 °C: | ||||||
| до 01.01.1991 | 0,62 | 0,53 | 0,47 | 0,46 | 0,43 | - |
| после 01.01.1991 | 0,49 | 0,43 | 0,35 | 0,33 | 0,32 | - |
| -18 °C: | ||||||
| до 01.01.1991 | - | 0,63 | 0,57 | 0,52 | 0,49 | 0,47 |
| после 01.01.1991 | - | 0,52 | 0,42 | 0,40 | 0,38 | 0,36 |
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
| Удельная масса <*>, кг/дм3, не более | 0,22 | 0,20 | 0,18 | 0,18 | 0,17 | 0,17 |
|---|
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
(сноска введена Изменением № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744)
Примечание. Допускается изготовлять:
однокамерные холодильники без низкотемпературного отделения;
двухкамерные модификации однокамерных холодильников с объемом низкотемпературной камеры 40 дм3 при увеличении значений энергопотребления, указанных в табл. 3, не более чем на 5%.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744)
2.5. Основные параметры двухкамерных холодильников должны соответствовать указанным в табл. 4.
| Наименование параметра | Значения параметров для типоразмеров холодильника | |||
| КШД-270/80 | КШД-300/60 | КШД-300/80 | КШД-350/80 | |
| Общий объем холодильника, дм3 | 270 | 300 | 300 | 350 |
| Объем морозильной камеры, дм3 | 80 | 60 | 80 | 80 |
| Высота, мм | 1450 | 1600 | 1600 | 1750 |
| Температура хранения замороженных продуктов, °C, не выше | -18 | -18 | -18 | -18 |
| Мощность замораживания продуктов, кг/сут, не менее | 4,0 | 3,0 | 4,0 | 4,0 |
| Удельный суточный расход электроэнергии, | ||||
| -2 | ||||
| 10 x кВт x ч/дм3, не более: | ||||
| до 01.01.1991 | 0,46 | 0,45 | 0,44 | 0,43 |
| после 01.01.1991 | 0,35 | 0,34 | 0,34 | 0,32 |
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
| Удельная масса <*>, кг/дм3, не более | 0,21 | 0,20 | 0,20 | 0,19 |
|---|
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
(сноска введена Изменением № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744)
2.6. Основные параметры трехкамерных холодильников должны соответствовать указанным в табл. 5.
| Наименование параметра | Значения параметров для типоразмеров холодильника | |
| КШТ-300/60 | КШТ-350/80 | |
| Общий объем холодильника, дм3 | 300 | 350 |
| Объем морозильной камеры, дм3 | 60 | 80 |
| Объем камеры для хранения овощей и фруктов, дм3 | 60 | 60 |
| Высота, мм | 1600 | 1750 |
| Температура хранения замороженных продуктов, °C, не выше | -18 | -18 |
| Мощность замораживания продуктов, кг/сут, не менее | 3,0 | 4,0 |
| Температура в камере для хранения овощей и фруктов, °C, не выше | +10 | +10 |
| Удельный суточный расход | ||
| -2 электроэнергии, 10 x кВт x ч/дм3, не более: | ||
| до 01.01.1991 | 0,42 | 0,41 |
| после 01.01.1991 | 0,34 | 0,30 |
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
| Удельная масса <*>, кг/дм3, не более | 0,22 | 0,20 |
|---|
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
(сноска введена Изменением № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744)
2.7. Основные параметры комбинированных холодильников-морозильников должны соответствовать указанным в табл. 6.
| Наименование параметра | Значение параметров для типоразмеров холодильника-морозильника | ||
| КШМХ-350/120 | КШМХ-420/120 | КШМХ-420/160 | |
| Общий объем холодильникаморозильника, дм3 | 350 | 420 | 420 |
| Объем морозильника, дм3 | 120 | 120 | 160 |
| Высота, мм | 1750 | 2100 | 2100 |
| Мощность замораживания продуктов, кг/сут, не менее | 10 | 10 | 14 |
| Температура хранения замороженных продуктов, | -18 | -18 | -18 |
| °C, не выше | |||
| Удельный суточный расход электроэнергии, | |||
| -2 | |||
| 10 x кВт x ч/дм3, не более: | |||
| до 01.01.1991 | 0,43 | 0,43 | 0,43 |
| после 01.01.1991 | 0,33 | 0,32 | 0,32 |
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
| Удельная масса <*>, кг/дм3, не более | 0,22 | 0,22 | 0,22 |
|---|
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
(сноска введена Изменением № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744)
2.8. Основные параметры морозильников должны соответствовать указанным в табл. 7.
| Наименование параметра | Значения параметров для типоразмеров морозильников | ||
| МКС-120 | МКШ-160 | МКШ-200 | |
| Общий объем морозильника, дм3 | 120 | 160 | 200 |
| Высота, мм | 850 | 1050 | 1300 |
| Мощность замораживания продуктов, кг/сут, не менее | 10 | 14 | 18 |
| Температура хранения замороженных продуктов, °C, не выше | -18 | -18 | -18 |
| Удельный суточный расход | |||
| -2 электроэнергии, 10 x кВт x ч/дм3, не более: | |||
| до 01.01.1991 | 1,12 | 1,03 | 0,95 |
| после 01.01.1991 | 0,83 | 0,71 | 0,60 |
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
| Удельная масса <*>, кг/дм3, не более | 0,28 | 0,27 | 0,25 |
|---|
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от
30.10.1990 № 2744)
(сноска введена Изменением № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744)
2.9. Допускается изготовление комбинированных холодильников-морозильников в виде блок-колонки, составленной из изделий типоразмеров, регламентируемых пп. 2.4 и 2.8.
3.1. Исключен с 1 января 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744.
3.2. Основные составные части холодильников и морозильников одного типоразмера должны быть унифицированы между собой.
Перечень основных составных частей приведен в обязательном Приложении 4.
3.3. Исключен с 1 января 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744.
Раздел 4 исключен с 1 января 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744.
Холодильник — бытовой прибор, обеспечивающий хранение пищевых продуктов в охлажденном и замороженном состоянии.
Морозильник — бытовой прибор, обеспечивающий замораживание и хранение в замороженном состоянии пищевых продуктов при температуре не выше минус 18 °C.
Комбинированный холодильник-морозильник — холодильный бытовой прибор, состоящий из холодильника и морозильника, соединенных в одно изделие с автономными холодильными агрегатами.
Компрессионный холодильник — холодильник, в котором охлаждение камер осуществляется одним или несколькими герметичными компрессионными холодильными агрегатами.
Компрессионный морозильник — морозильник, в котором режим замораживания и хранения осуществляется герметичным компрессионным холодильным агрегатом.
Общий (брутто) объем холодильника или морозильника — объем, заключенный между внутренними стенками холодильника или морозильника с закрытой дверью.
Общий (брутто) объем низкотемпературного отделения (НТО) — объем, заключенный между стенками испарителя и дверкой НТО.
Полезный (нетто) объем холодильника или морозильника — часть общего (брутто) объема, пригодная для хранения пищевых продуктов.
Температура в НТО или в морозильной камере (МК) — температура самого теплого испытательного пакета при полной загрузке НТО, МК.
Температура в измеряемой точке холодильной камеры — среднее арифметическое значение температуры в начале и конце цикла работы холодильника.
Расход электроэнергии нормальный — количество электроэнергии, расходуемое холодильником или морозильником в течение 24 ч в установившемся температурном режиме при температуре окружающего воздуха 25 °C для исполнения УХЛ или 32 °C для исполнения Т.
Удельный расход электроэнергии холодильника — значение расхода электроэнергии, полученное по формуле
где E — нормальный расход электроэнергии;
V — общий (брутто) объем холодильника;
Удельный расход электроэнергии морозильника — значение электроэнергии, полученное путем деления нормального расхода электроэнергии на общий (брутто) объем морозильника.
Цикл работы холодильника (морозильника) — время между двумя последовательными включениями (отключениями) холодильного агрегата в установившемся режиме работы.
Коэффициент рабочего времени (КРВ) — относительная продолжительность работы холодильного агрегата, определяемая делением времени работы на полное время цикла.
Типоразмер холодильника (морозильника) — холодильник (морозильник) с определенными значениями общего объема и объема НТО (МК).
Холодильник (морозильник) в виде стола — холодильник (морозильник) напольный, имеющий сервировочную плоскость, для выполнения кухонных работ и расположенную на эргономически удобной высоте, равной 850 мм.
Мощность замораживания МК холодильника (морозильника) — общая масса испытательных пакетов, температура которых в результате замораживания может быть понижена до минус 18 °C за 24 ч.
Автоматическое оттаивание испарителя холодильной камеры — удаление снежного покрова с испарителя без вмешательства потребителя.
Камера — изолированное внутреннее пространство шкафа холодильника или морозильника, имеющее отдельную наружную дверь и элементы охлаждения.
Холодильная камера — камера, предназначенная для кратковременного хранения охлажденных пищевых продуктов.
Низкотемпературная камера — камера, предназначенная для длительного хранения замороженных продуктов.
Морозильная камера — камера, предназначенная для замораживания и длительного хранения замороженных продуктов.
Отделение — отделение, предназначенное для хранения замороженных продуктов.
Полуавтоматическое активное оттаивание испарителя низкотемпературного отделения — удаление снежного покрова с испарителя с помощью специального устройства включением режима оттаивания.
Естественное оттаивание испарителя НТО — удаление снежного покрова с испарителя путем его обогрева за счет естественных теплопритоков.
Удельная масса — отношение массы холодильника или морозильника без комплектующих элементов, не влияющих на температурный режим работы, к общему (брутто) объему.

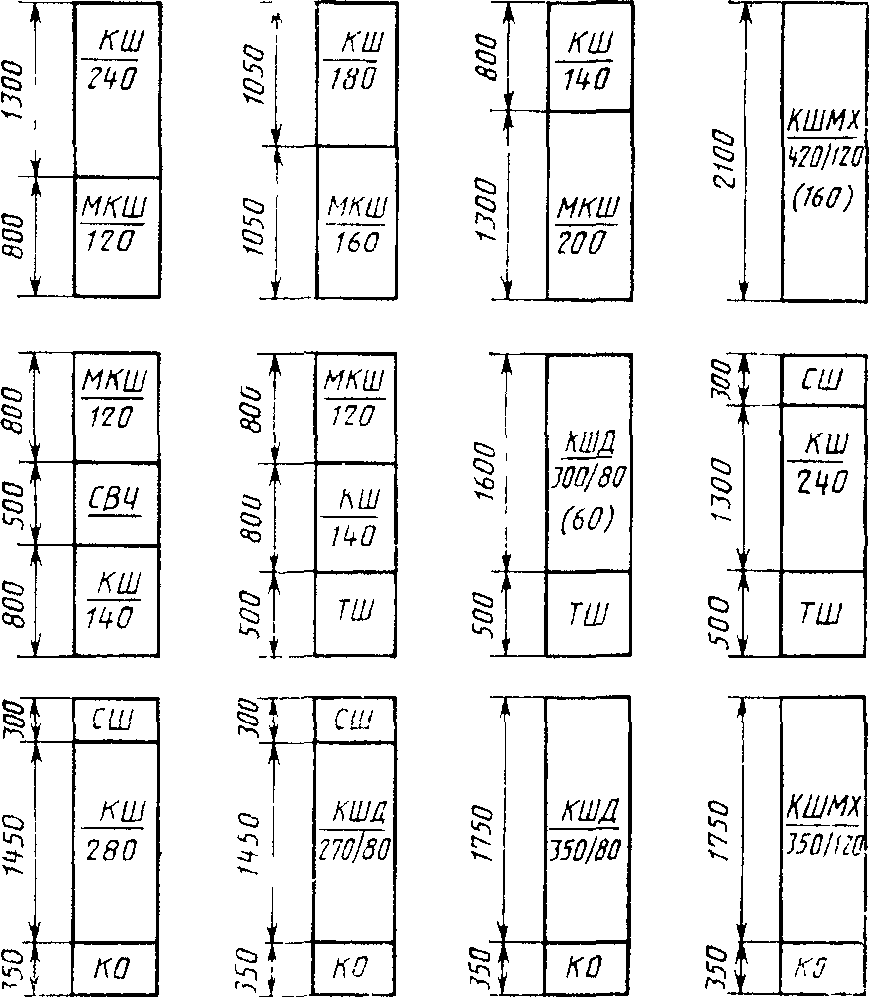

ПРИМЕРЫ КОМПОНОВКИ ХОЛОДИЛЬНИКОВ И МОРОЗИЛЬНИКОВ
СВЧ — печь для размораживания продуктов;
ТШ — термостат в виде шкафа для хранения овощей;
КО — контейнер для хранения овощей;
СШ — шкаф для сушки фруктов, овощей, грибов
и других продуктов

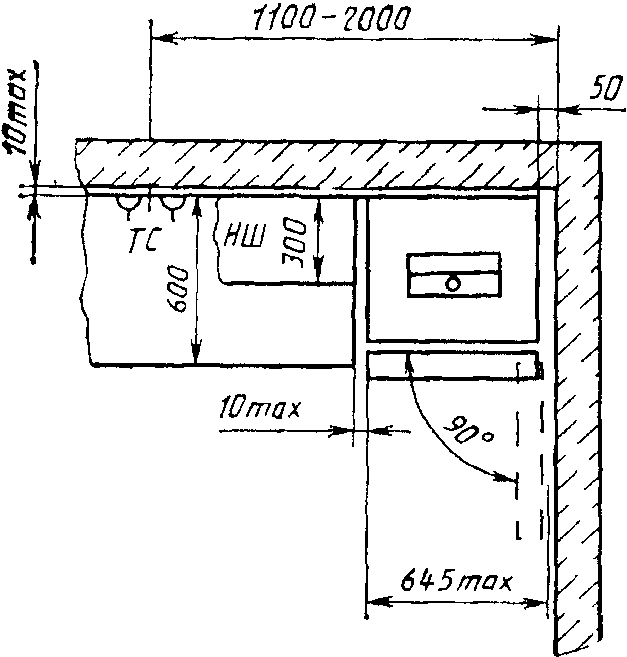

ПРИМЕР УСТАНОВКИ ХОЛОДИЛЬНИКА (МОРОЗИЛЬНИКА)
В КУХОННОМ ПОМЕЩЕНИИ
- холодильник (морозильник)
- розетка для включения в электросеть
ТС — напольный элемент кухонного комплекта
НШ — настенный элемент кухонного комплекта
Примечания. 1. Изображен план при правом расположении холодильника (морозильника) в составе кухонного комплекта. При левом расположении изображение будет зеркальным.
2. Холодильник (морозильник), устанавливаемый справа от элементов кухонного комплекта, должен иметь правостороннее открывание двери, слева — левостороннее.
ПЕРЕЧЕНЬ
основных составных частей холодильников и морозильников,
подлежащих унификации в пределах одного типоразмера
1. Холодильный агрегат (по присоединительным размерам).
2. Компрессор с пускозащитным реле (по присоединительным размерам).
3. Конденсатор (по присоединительным размерам).
4. Испаритель холодильной камеры (по присоединительным размерам).
5. Испаритель морозильной камеры, НТО (по присоединительным размерам).
12. Одно- и двухбалловый уплотнитель с магнитной вставкой.
13. Панель двери (по присоединительным размерам).
14. Панель двери (по присоединительным размерам).
ПЕРЕЧЕНЬ
основных составных частей холодильников и морозильников,
подлежащих унификации в пределах параметрического ряда
1. Холодильные агрегаты двухкамерных холодильников КШД-270/80, КШД-300/80.
2. Холодильные агрегаты морозильника МКС-120 и морозильной камеры холодильников-морозильников КШМХ-350/120 и КШМХ-420/120.
3. Холодильные агрегаты морозильника МКШ-160 и морозильной камеры холодильника-морозильника КШМХ-420/160.
Приложение 5 исключено с 1 января 1991 года. - Изменение № 1, утв. Постановлением Госстандарта СССР от 30.10.1990 № 2744.
