от 28 июня 1985 г. № 102
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА ОБЕСПЕЧЕНИЯ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ
System of ensuring geometrical parameters аccuracy in construction. Functional tolerances
Срок введения 1 января 1986 года
Разработан Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя, Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя, Центральным научно-исследовательским институтом строительных конструкций (ЦНИИСК) им. В.А. Кучеренко Госстроя СССР, Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР.
Исполнители: Д.М. Лаковский (руководитель темы); И.В. Колечицкая; А.В. Цареградский; Л.С. Экслер; Л.А. Вассердам; Б.И. Беляев; В.Д. Райзер, д-р техн. наук; В.В. Волков, канд. техн. наук; У.П. Шибаев, канд. техн. наук; В.В. Тишенко.
Внесен Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя.
1. Настоящий стандарт распространяется на проектирование и строительство зданий, сооружений и их элементов и устанавливает номенклатуру и основные принципы назначения функциональных допусков геометрических параметров в строительстве.
Стандарт соответствует СТ СЭВ 4416-83 в части, указанной в справочном Приложении 1.
Пояснения терминов, применяемых в настоящем стандарте, приведены в справочном Приложении 2.
2. В соответствии с требованиями настоящего стандарта в проектной документации, а также во вновь разрабатываемых и пересматриваемых стандартах и других нормативно-технических документах, содержащих требования к точности геометрических параметров зданий, сооружений и их элементов, устанавливают точность функциональных геометрических параметров.
3. Функциональными допусками регламентируют точность размеров, формы и положения элементов зданий и сооружений.
Номенклатура функциональных допусков приведена в рекомендуемом Приложении 3.
4. Функциональные допуски \Delta x_{f} , функциональные предельные отклонения или предельные значения функциональных геометрических параметров, которыми в соответствии с ГОСТ 21778-81 регламентируется точность этих параметров на стадии проектирования, назначают исходя из предъявляемых к строительным конструкциям функциональных требований.
5. Функциональные требования по уровню надежности строительных конструкций, а также конструктивные, технологические, эстетические, экономические и другие требования, принимаемые для назначения допусков, должны обеспечивать соблюдение эксплуатационных показателей зданий, сооружений и их элементов в допустимых пределах.
6. Функциональные допуски рассматриваются как компенсаторы технологических погрешностей, и возможность обеспечения принимаемых значений этих допусков должна проверяться на стадии проектирования расчетом точности геометрических параметров зданий, сооружений и их элементов по ГОСТ 21780-83.
7. В зависимости от учитываемой в расчете точности допускаемой вероятности появления действительных значений x_{i,f} функционального геометрического параметра x_{f} ниже минимального x_{min,f} или выше максимального значения x_{max,f} при назначении функциональных допусков устанавливают соответствующие им значения стандартизованной случайной величины t_{min,f} и t_{max,f} (рекомендуемое Приложение 4).
8. Допускаемую вероятность появления действительных значений x_{i,f} функционального геометрического параметра x_{f} ниже x_{min,f} или выше x_{max,f} , т.е. в случаях, когда x_{i,f} < x_{min,f} или x_{i,f} > x_{max,f} , принимают исходя из социальных или экономических последствий отказа строительных конструкций здания, сооружения или их элемента.
9. Значения функциональных допусков принимают в соответствии с числовым рядом по ГОСТ 21778-81.
10. При назначении функциональных допусков и предельных отклонений необходимо указывать способы и условия измерения функциональных геометрических параметров.
Справочное
Первый абзац п. 1 ГОСТ 26607-85 соответствует п. 1 СТ СЭВ 4416-83.
П. 2 ГОСТ 26607-85 включает требования п. 7 СТ СЭВ 4416-83.
П. 3 ГОСТ 26607-85 включает требования п. 5 СТ СЭВ 4416-83.
П. 4 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.
П. 5 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.
П. 7 ГОСТ 26607-85 соответствует п. 3 СТ СЭВ 4416-83.
П. 8 ГОСТ 26607-85 соответствует п. 4 СТ СЭВ 4416-83.
П. 9 ГОСТ 26607-85 соответствует п. 6 СТ СЭВ 4416-83.
Справочное Приложение 2 ГОСТ 26607-85 включает информационное Приложение 1 СТ СЭВ 4416-83.
Рекомендуемое Приложение 3 ГОСТ 26607-85 включает рекомендуемое Приложение 4 СТ СЭВ 4416-83.
Рекомендуемое Приложение 4 ГОСТ 26607-85 соответствует рекомендуемому Приложению СТ СЭВ 4416-83.
Функциональный геометрический параметр — геометрический параметр, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.
Функциональный допуск — по ГОСТ 21778-81.
Функциональное предельное отклонение — предельное отклонение геометрического параметра, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.

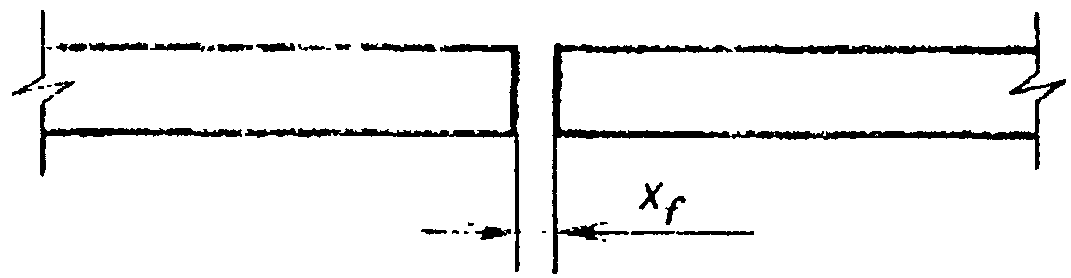

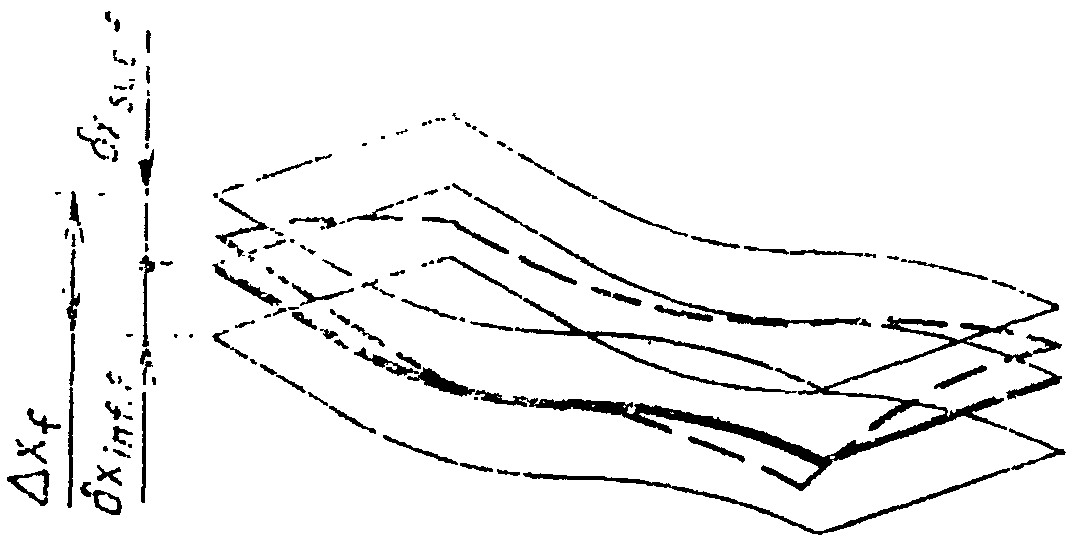

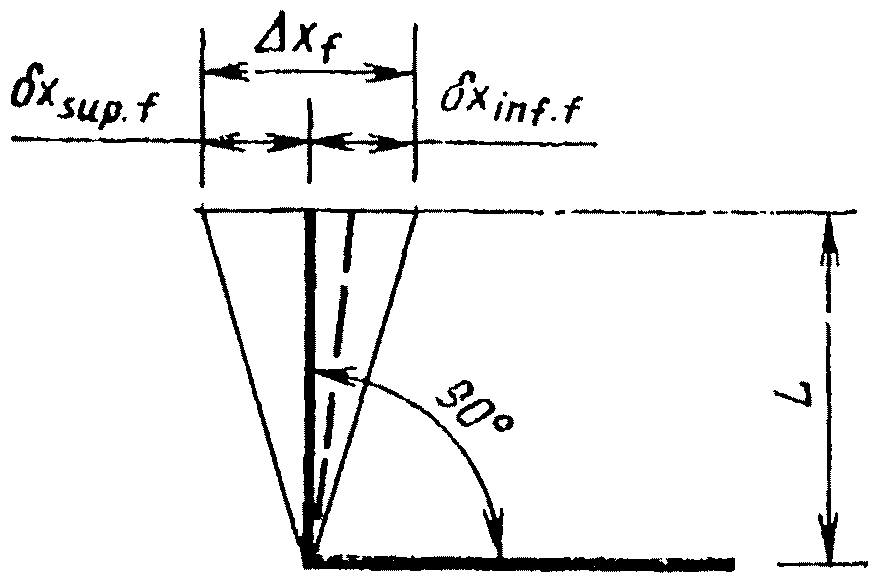

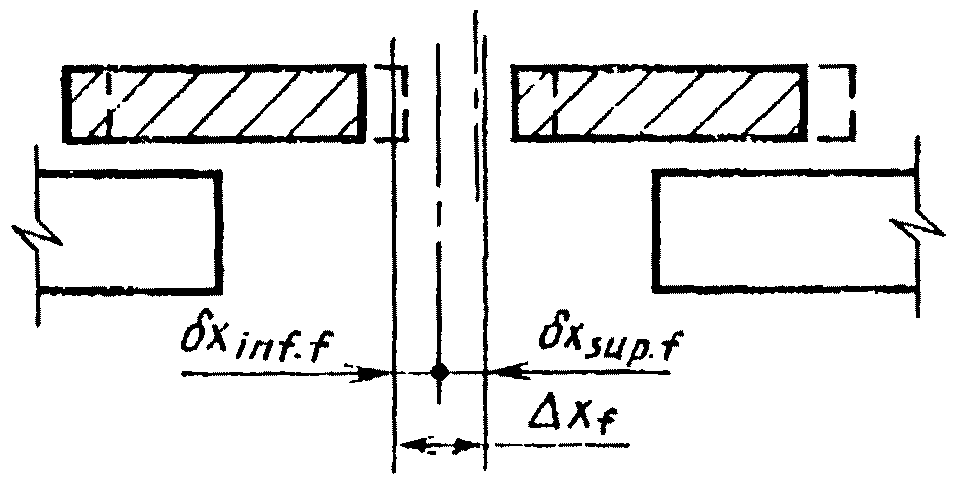

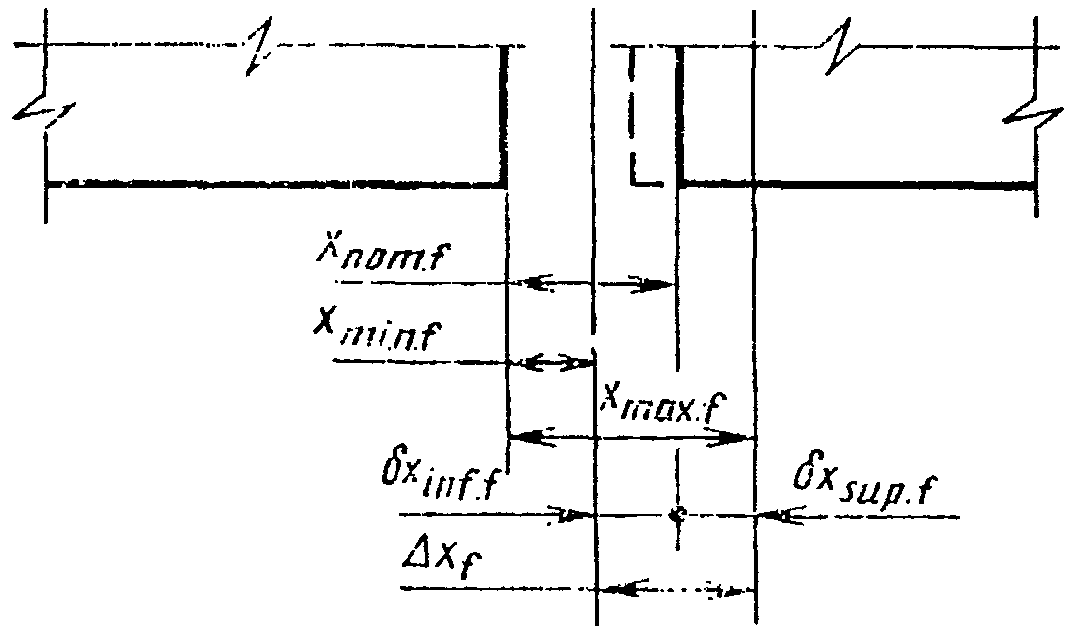

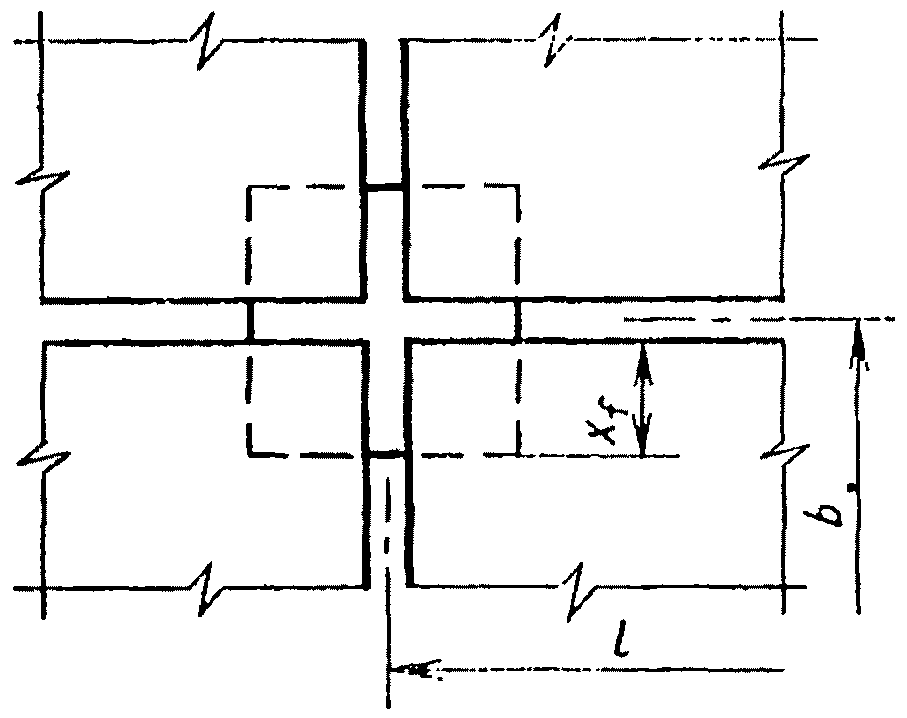

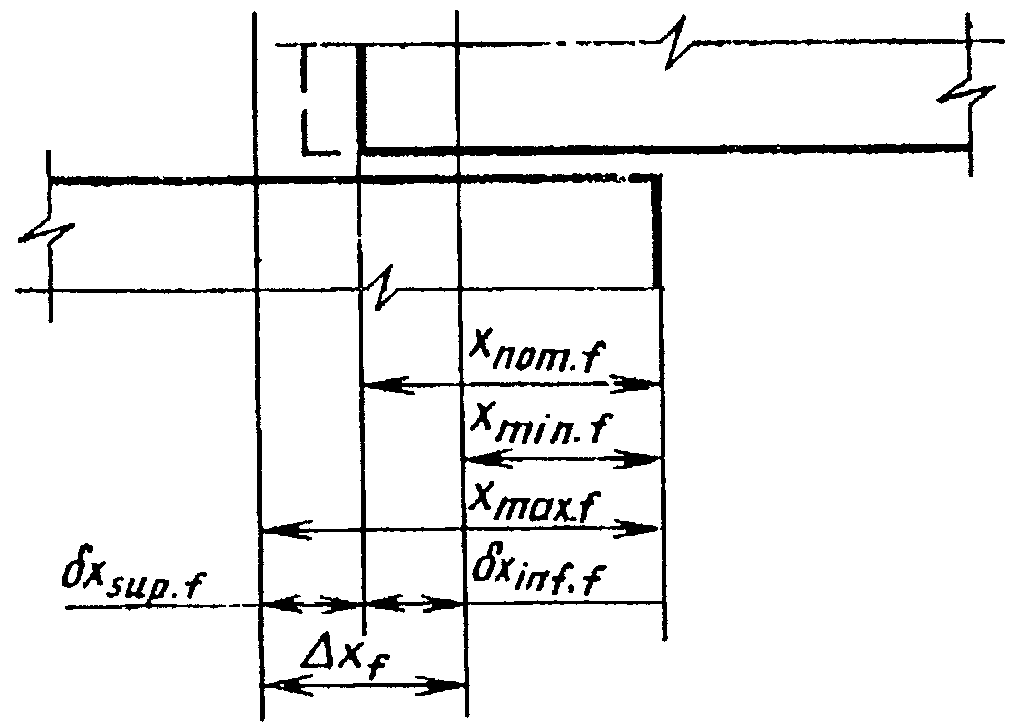

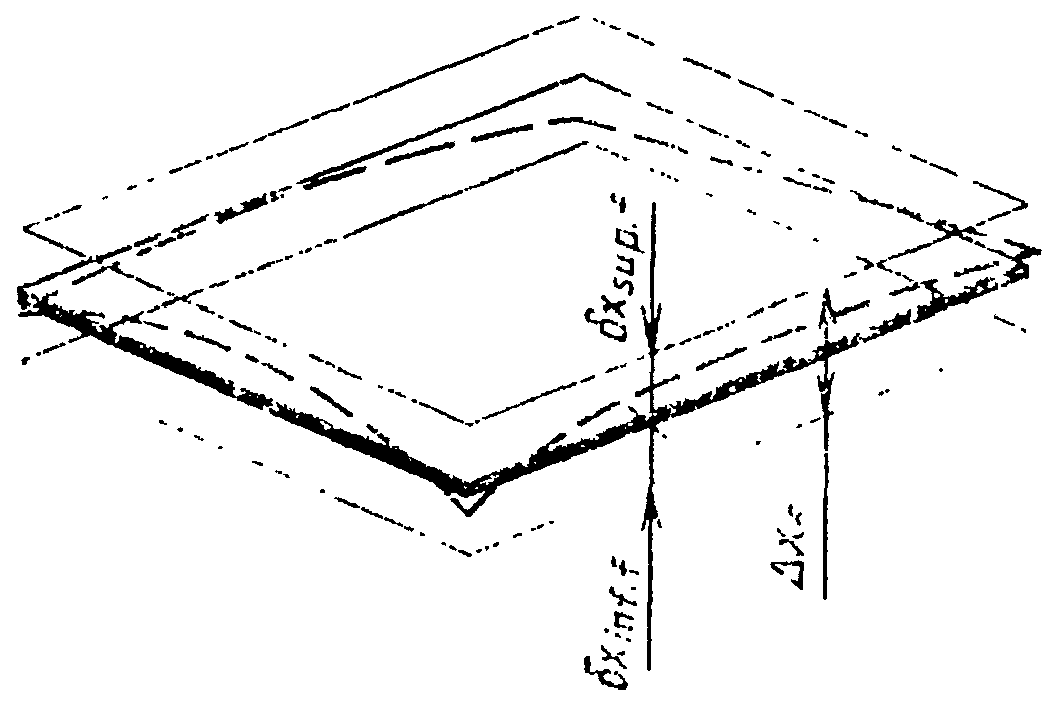

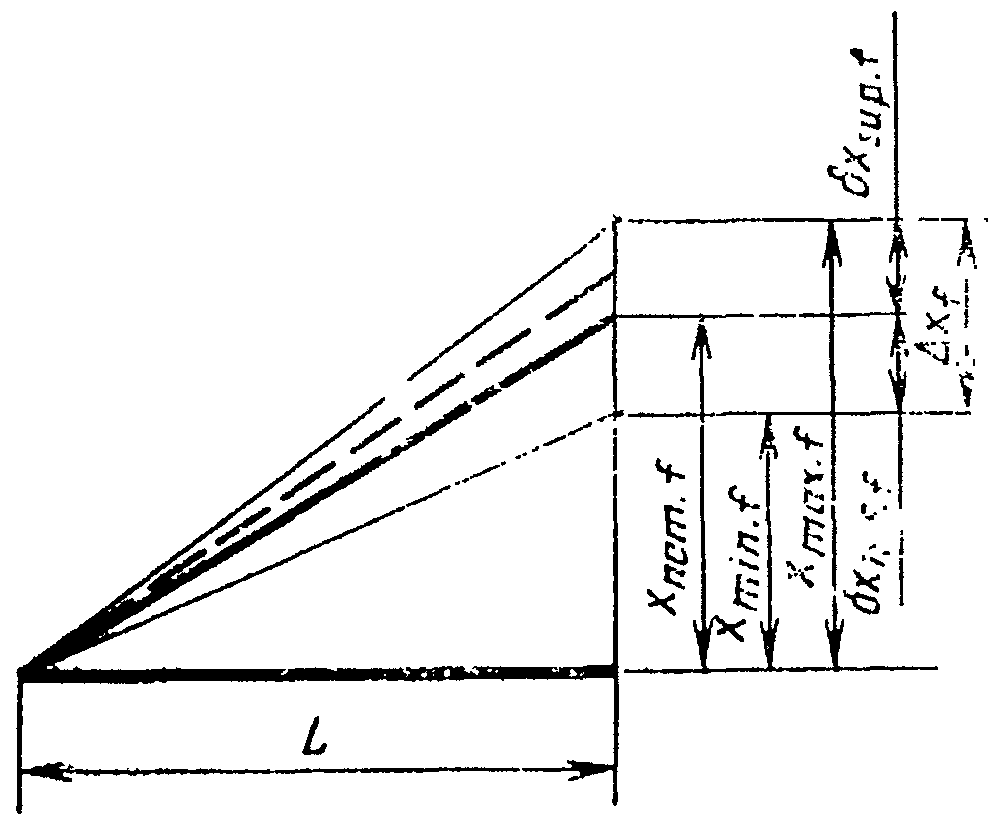

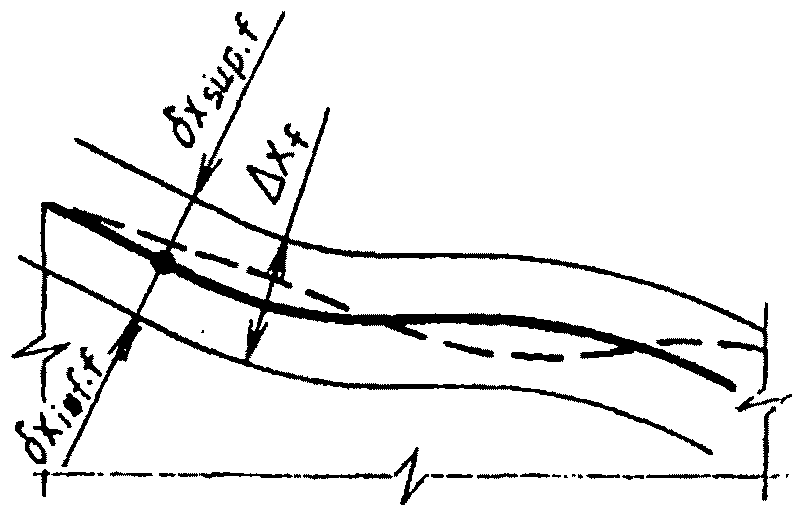

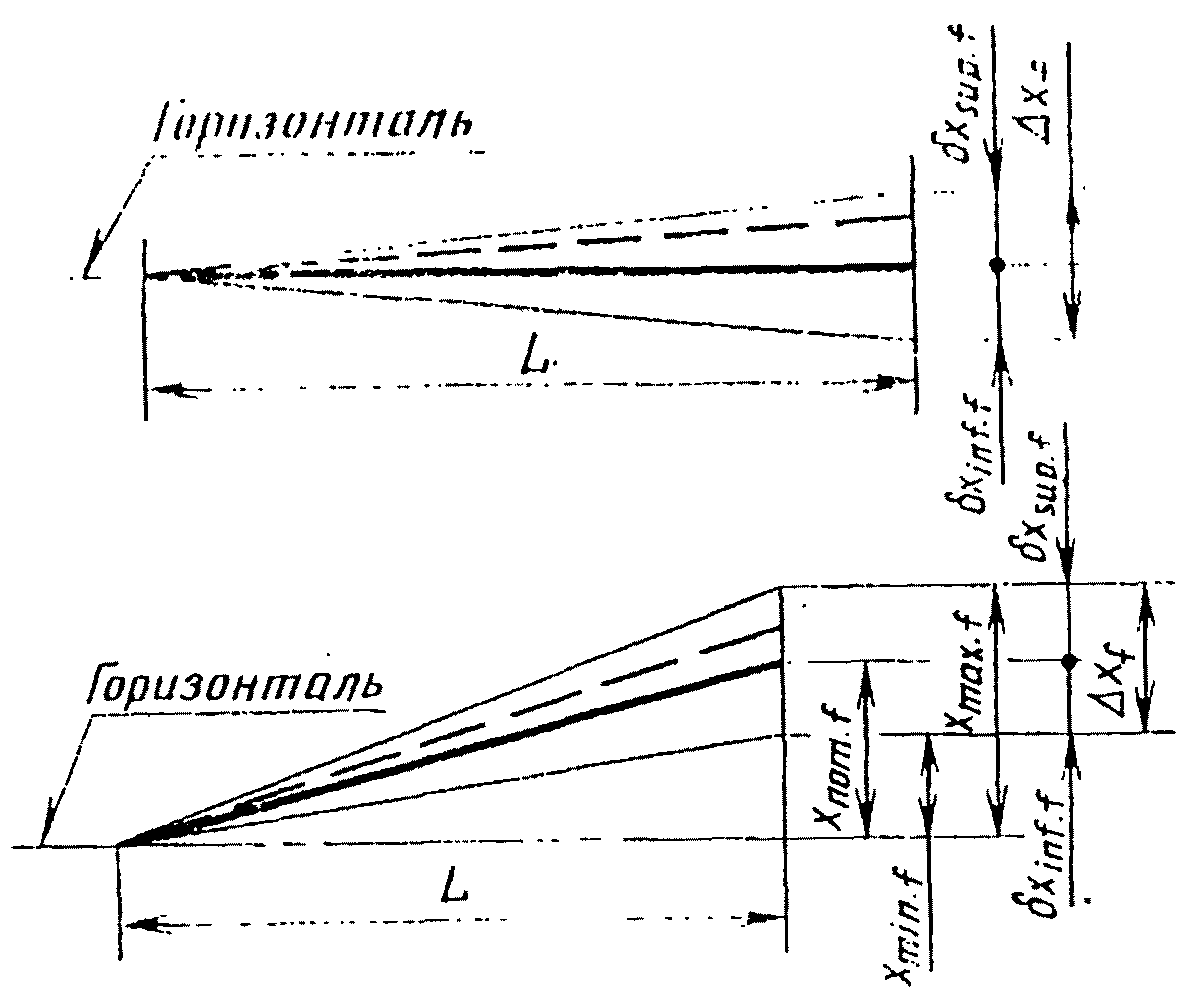

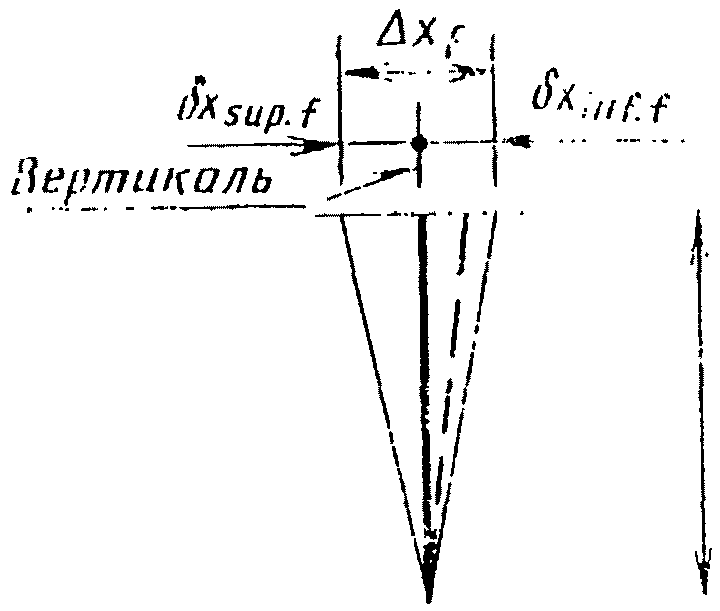

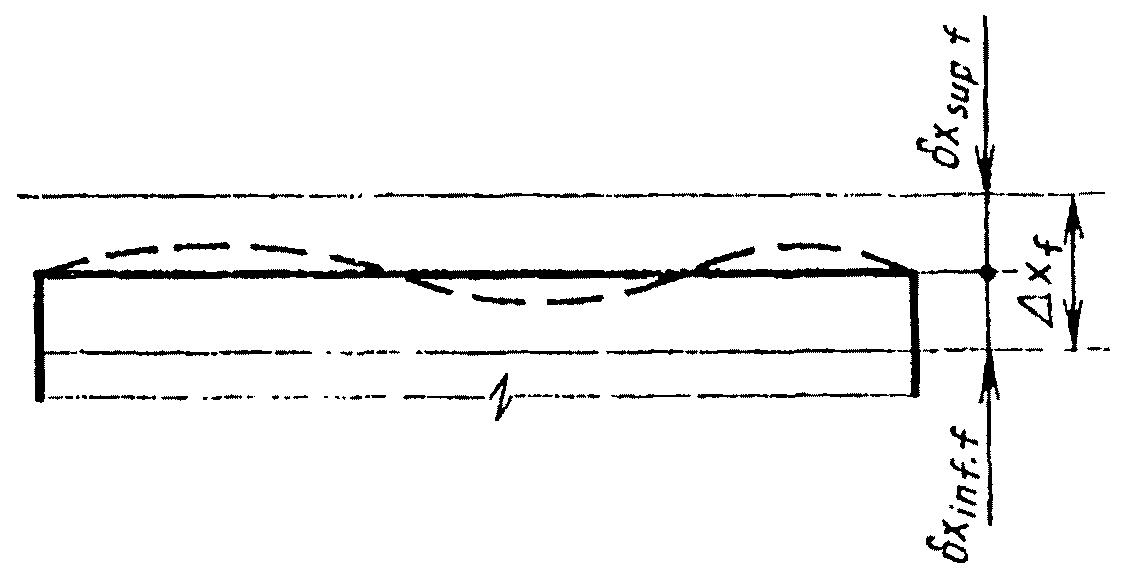

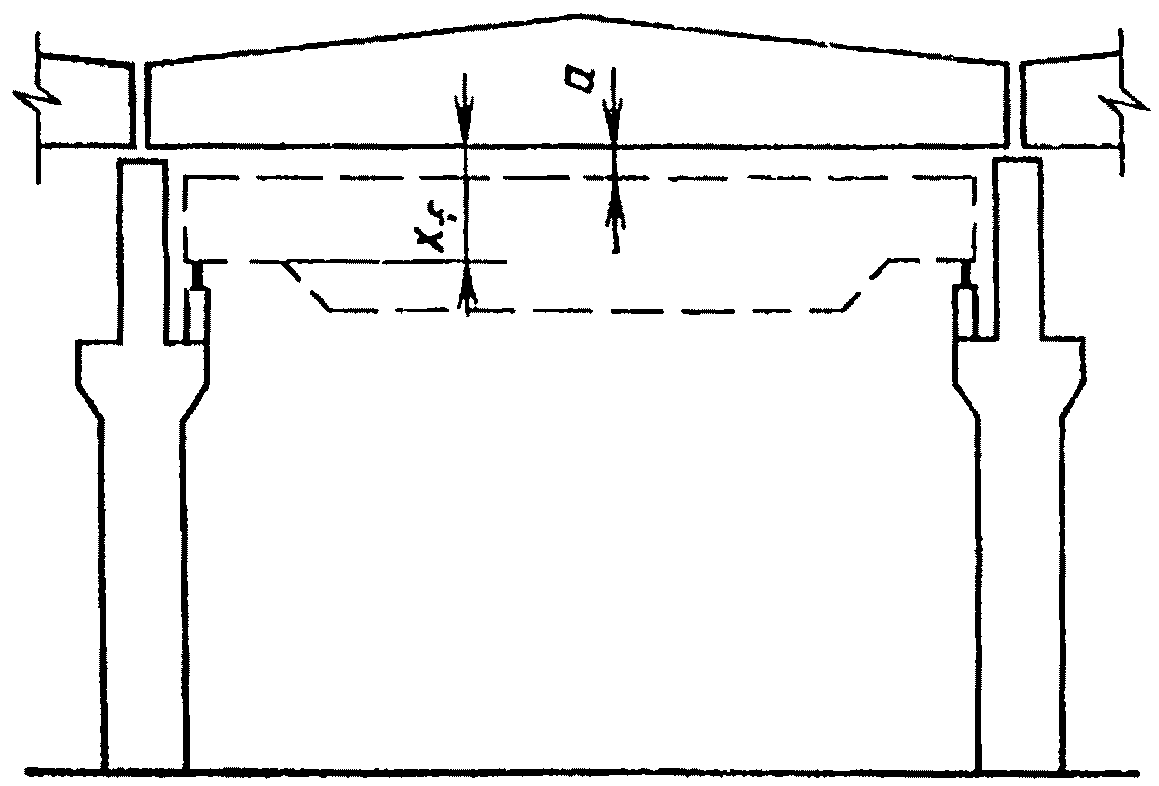

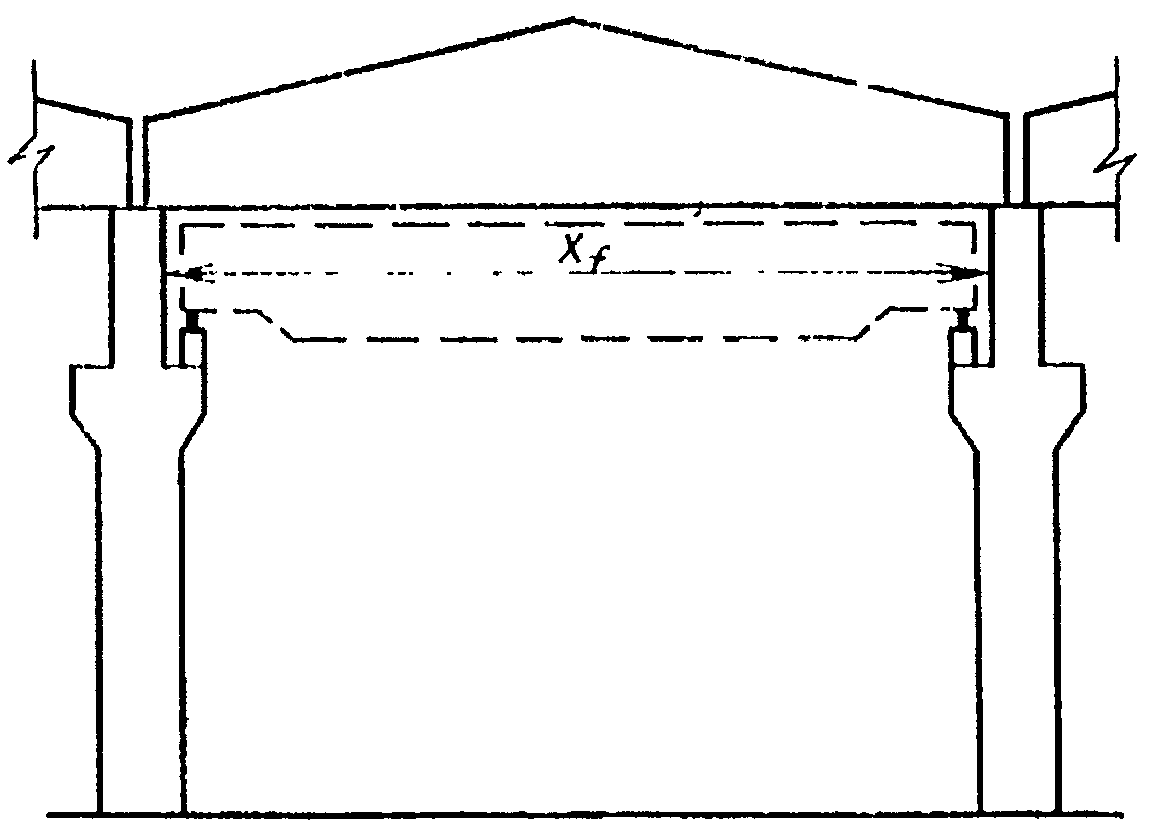

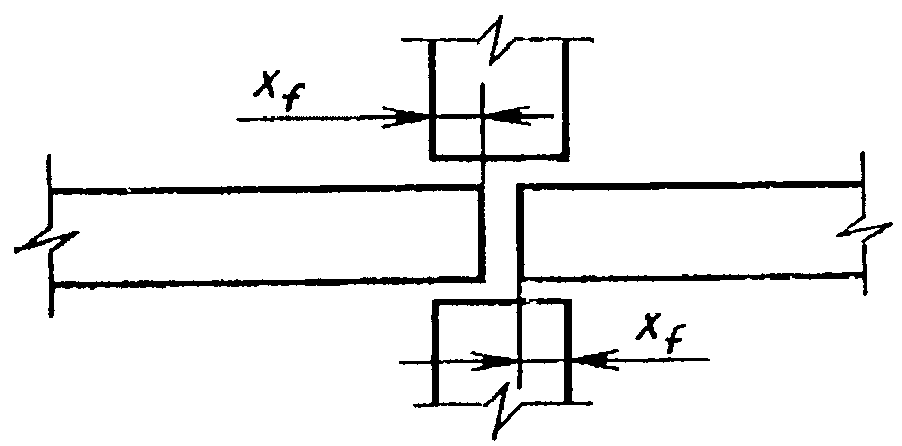

НОМЕНКЛАТУРА ФУНКЦИОНАЛЬНЫХ ДОПУСКОВ

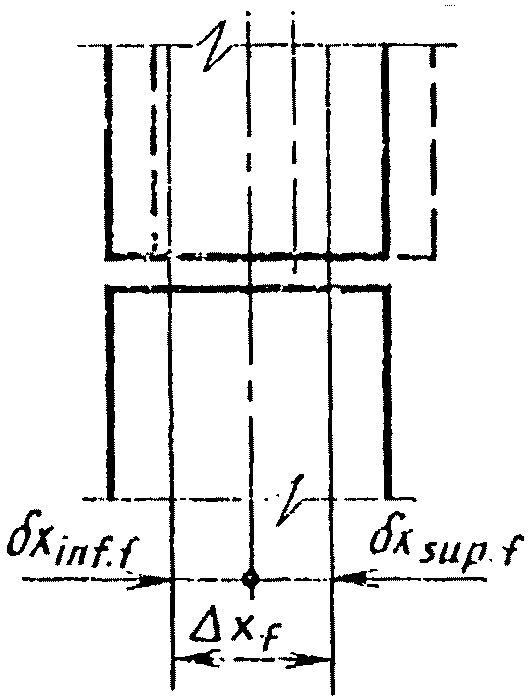

Условные обозначения: x_{nom,f} — номинальное значение функционального геометрического параметра; x_{min,f} и x_{max,f} — допустимые предельные значения функционального геометрического параметра; \delta x_{inf,f} и \delta x_{sup,f} — предельные отклонения функционального геометрического параметра; \Delta x_{f} — функциональный допуск.
ЗНАЧЕНИЯ t_{min,f} , t_{max,f} ДЛЯ НОРМАЛЬНОГО РАСПРЕДЕЛЕНИЯ
| Допускаемая вероятность появления действительных значений x ниже x i,f min,f или выше t , % max,f | 0,13 | 0,75 | 2,0 | 5,0 |
|---|---|---|---|---|
| t min,f t max,f | 3,0 | 2,4 | 2,1 | 1,6 |
