СИСТЕМЫ ПЕРЕДАЧИ ВОЛОКОННО-ОПТИЧЕСКИЕ
Optical fibre data transmission systems. Terms and definitions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 15.08.85 № 2671.
3. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 25462-82 | 12 |
4. Ограничение срока действия снято по протоколу № 2-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93).
5. ИЗДАНИЕ (март 2001 г.) с Изменениями № 1, 2, утвержденными в июне 1986 г., марте 1989 г. (ИУС 10-86, 6-89).
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий аппаратуры и компонентов волоконно-оптических систем передачи.
Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Применение терминов — синонимов стандартизованного термина запрещается.
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно при необходимости изменять по форме изложения, не допуская нарушения границ понятий.
В стандарте приведен алфавитный указатель содержащихся в нем терминов.

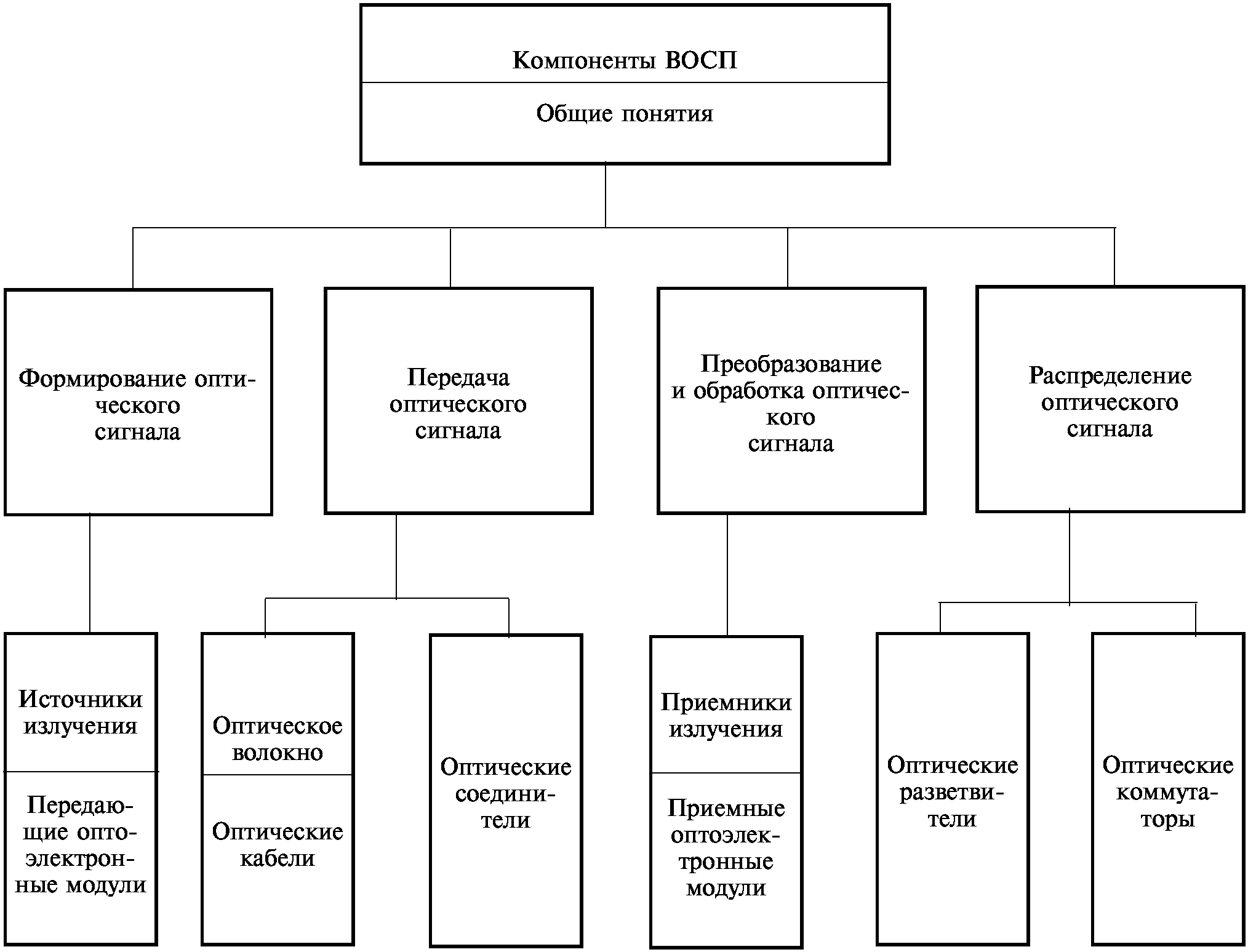

Термины и определения понятий, применяемых в ВОСП, приведены в Приложении 1. Распределение компонентов ВОСП в зависимости от выполняемых функций приведено в Приложении 2.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым.
| Термин | Определение |
|---|
| 1а. #Волоконно-оптическая система передачи# | Система передачи, в которой все виды сигналов передают по оптическому кабелю |
|---|---|
| ВОСП | |
| 1б. #Волоконно-оптическая линия передачи# | Совокупность линейных трактов волоконнооптических систем передачи, имеющих общий |
| ВОЛП | оптический кабель, линейные сооружения и устройства их обслуживания в пределах действия устройств обслуживания |
| 1в. #Волоконно-оптическая система передачи со спектральным разделением# | Волоконно-оптическая система передачи, в которой при передаче в одном или двух противоположных направлениях нескольких |
| ВОСП со спектральным разделением | сигналов по одному волокну оптического кабеля используются источники излучения с различными длинами волн для передачи каждого сигнала |
| 1г. #Волоконно-оптическая система передачи с временным разделением# | Волоконно-оптическая система передачи, в которой для передачи в одном направлении нескольких сигналов по одному волокну |
| ВОСП с временным разделением | оптического кабеля каждому сигналу отводят определенные интервалы времени |
| 1д. #Линейный тракт волоконно-оптической системы передачи# | Комплекс технических средств волоконнооптической системы передачи, обеспечивающий передачу сигналов электросвязи в полосе |
| Линейный тракт ВОСП | частот или со скоростью, соответствующей данной системе передачи |
| 1е. #Многомодовая волоконнооптическая система передачи# | Волоконно-оптическая система передачи, в которой используется оптический кабель с |
| Многомодовая ВОСП | многомодовым волокном |
| 1ж. #Одномодовая волоконнооптическая система передачи# | Волоконно-оптическая система передачи, в которой используется оптический кабель с |
| Одномодовая ВОСП | одномодовым волокном |
| 1. #Компонент волоконнооптической системы передачи# | Изделие оптики, оптоэлектроники или оптикомеханическое изделие, являющееся частью |
| Компонент ВОСП | волоконно-оптической системы передачи, которое может быть выделено как самостоятельное изделие с точки зрения требований к испытаниям, приемке, поставке и эксплуатации, и предназначенное для выполнения одной или нескольких функций по формированию, передаче, распределению, преобразованию и обработке оптического сигнала |
| 2. #Оптический волновод ВОСП# | Направляющая среда, структура которой обеспечивает распространение оптического излучения вдоль нее |
| 3. #Оптическая цепь ВОСП# | Совокупность компонентов ВОСП, соединенных таким образом, чтобы обеспечить передачу оптического сигнала между ними |
| 4. #Оптическая коммутация | Замыкание или размыкание оптической цепи |
| ВОСП# | под влиянием внешнего управляющего воздействия |
| 5. #Оптический плюс# | Место ввода или вывода оптического |
| Полюс | излучения в компонент ВОСП |
| 6. #Оптическое соединение# | Сочленение оптических полюсов компонентов ВОСП, обеспечивающее передачу оптического излучения между ними |
| 7. #Оптические вносимые потери# | Отношение суммарной мощности оптического излучения на входных оптических полюсах |
| Вносимые потери | компонента ВОСП к суммарной мощности оптического излучения на выходных полюсах компонента ВОСП, выраженное в децибелах |
| 8. #Коэффициент передачи между оптическими полюсами# | Отношение мощности оптического излучения на одном из оптических полюсов компонента |
| Коэффициент передачи между полюсами | ВОСП к мощности оптического излучения на другом из его оптических полюсов, выраженное в децибелах |
| 9. #Деградация компонента | Ухудшение одного или нескольких параметров |
| ВОСП# | компонента ВОСП в период его эксплуатации |
| Деградация | |
| 10. #Нестабильность параметра компонента ВОСП# | Относительное изменение значения какоголибо параметра компонента ВОСП в процессе |
| Нестабильность | воздействия неконтролируемых внешних факторов |
(Измененная редакция, Изм. № 1, 2).
Аппаратура волоконно-оптических систем передачи
| 10а. #Передатчик ВОСП# | Совокупность передающего оптоэлектронного модуля с дополнительными устройствами преобразования электрического сигнала |
|---|---|
| 10б. #Приемник ВОСП# | Совокупность приемного оптоэлектронного модуля с дополнительными устройствами преобразования электрического сигнала |
| 10в. #Аналоговый ретранслятор | Устройство волоконно-оптической системы |
| ВОСП# | передачи, предназначенное для преобразования аналогового оптического сигнала в электрический сигнал, его усиления и последующего преобразования в оптический сигнал |
| 10г. #Регенерационный ретранслятор ВОСП# | Устройство волоконно-оптической системы передачи, предназначенное для преобразования цифрового оптического сигнала в электрический, его регенерации и последующего преобразования в оптический сигнал |
| 10д. #Оптический усилитель | Устройство волоконно-оптической системы |
| ВОСП# | передачи, предназначенное для усиления оптического сигнала без преобразования его в электрический |
(Введены дополнительно, Изм. № 1, 2).
| 11. #Оптическое волокно# | Оптический волновод ВОСП, выполненный в |
|---|---|
| Волокно | виде нити из диэлектрических материалов с покрытием |
| 12. #Волоконный световод# | По ГОСТ 25462 |
| Световод | |
| 13. #Оболочка оптического волокна# | Внешняя поверхность оптического волокна, имеющая постоянное значение показателя |
| Оболочка | преломления по поперечному сечению и определяющая совместно с сердцевиной структуру поля распространяющегося оптического излучения |
| 14. #Сердцевина оптического волокна# | Центральная поверхность оптического волокна, имеющая больший показатель |
| Сердцевина | преломления, чем окружающая оболочка оптического волокна, и определяющая совместно с нею структуру поля распространяющегося оптического излучения Примечание. Область сердцевины определяется заданной частью разности между максимальным значением показателя преломления и значением показателя преломления оболочки оптического волокна. |
| 15. #Защитное покрытие оптического волокна# | Покрытие, наносимое на оболочку оптического волокна с целью его защиты от внешних |
| Защитное покрытие | воздействий Примечание. Защитное покрытие называется первичным, если оно наносится на оболочку оптического волокна, и вторичным, если оно наносится на первичное покрытие. |
| 16. #Опорная поверхность оптического волокна# | Внешняя поверхность оболочки оптического волокна или защитного покрытия оптического |
| Опорная поверхность | волокна, служащая для юстировки при операциях оптического соединения |
| 17. #Центр сердцевины | Центр окружности наименьшего диаметра на |
| (оболочки, защитного покрытия) оптического волокна# | поперечном сечении оптического волокна, внутри которой может быть полностью |
| Центр сердцевины (оболочки, защитного покрытия) | заключено поперечное сечение сердцевины (оболочки, защитного покрытия) |
| 18. #Одномодовое оптическое волокно# | Оптическое волокно, по которому может распространяться только одна мода |
| Одномодовое волокно | |
| 19. #Многомодовое оптическое волокно# | Оптическое волокно, по которому может распространяться более одной моды |
| Многомодовое волокно | |
| 20. #Градиентное оптическое волокно# | Оптическое волокно, профиль показателя преломления которого является монотонной |
| Градиентное волокно | убывающей функцией радиуса в пределах его сердцевины |
| 21. #Ступенчатое оптическое волокно# | Оптическое волокно, значение показателя преломления которого постоянно в пределах |
| Ступенчатое волокно | сердцевины |
| 22. #Дисперсия оптического волокна# | Различие групповых скоростей различных составляющих оптического излучения |
| Дисперсия | |
| 23. #Межмодовая дисперсия оптического волокна# | Дисперсия оптического волокна, обусловленная различием групповых скоростей |
| Межмодовая дисперсия | его мод |
| 24. #Внутримодовая дисперсия оптического волокна# | Составляющая дисперсии, обусловленная нелинейной зависимостью постоянной |
| Внутримодовая дисперсия | распространения данной моды оптического волокна от длины волны оптического излучения |
| 25. #Дисперсия материала оптического волокна# | Дисперсия оптического волокна, обусловленная зависимостью показателя |
| Дисперсия материала | преломления материала сердцевины и оболочки от длины волны оптического излучения |
| 26. #Равновесие мод оптического волокна# | Режим распространения оптического излучения по оптическому волокну, при котором сохраняется постоянное распределение мощности между его модами |
| 27. #Оптический кабель# | Кабельное изделие, содержащее один или несколько оптических волокон, объединенных в единую конструкцию, обеспечивающую их работоспособность в заданных условиях эксплуатации Примечание. При необходимости оптический кабель может содержать также токопроводящие жилы. |
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ОПТИЧЕСКОГО ВОЛОКНА
| 28. #Диаметр сердцевины | Диаметр окружности, определяющий центр |
|---|---|
| (оболочки, защитного покрытия) оптического волокна# | сердцевины (оболочки, защитного покрытия) на поперечном сечении оптического волокна |
| Диаметр сердцевины (оболочки, защитного покрытия) | |
| 29. #Профиль показателя преломления оптического волокна# | Распределение показателя преломления оптического волокна вдоль диаметра его |
| Профиль | поперечного сечения |
| 30. #Коэффициент затухания оптического волокна# | Величина, характеризующая уменьшение мощности оптического излучения при его |
| Коэффициент затухания | прохождении по оптическому волокну, выраженное в децибелах, отнесенное к длине оптического волокна Примечание. Коэффициент затухания следует измерять в режиме равновесия мод. |
| 31. #Спектральная кривая затухания оптического волокна# | Зависимость коэффициента затухания оптического волокна от длины волны |
| Спектральная кривая затухания | оптического излучения |
| 32. #Полоса пропускания оптического волокна# | Интервал частот, в котором значение амплитудно-частотной модуляционной |
| Полоса пропускания | характеристики оптического волокна больше или равно половине ее максимального значения |
| 33. #Коэффициент широкополосности оптического волокна# | Полоса пропускания оптического волокна длиной 1 км, выраженная в мегагерцах, |
| Широкополосность | умноженных на километр |
ПЕРЕДАЮЩИЕ ОПТОЭЛЕКТРОННЫЕ МОДУЛИ
| 34. #Передающий оптоэлектронный модуль# | Изделие оптоэлектроники, предназначенное для преобразования электрических сигналов в |
|---|---|
| ПОМ | оптические Примечание. Типичный передающий оптоэлектронный модуль включает источник излучения ВОСП (излучатели полупроводниковых лазеров и излучающие диоды), электронные схемы (или их элементы) для преобразования входных электрических сигналов и стабилизации режимов работы, оптический соединитель или отрезок оптического кабеля, выполненные в едином конструктивном исполнении. |
| 35. #Аналоговый (цифровой) передающий оптоэлектронный модуль# | Передающий оптоэлектронный модуль, предназначенный для преобразования аналоговых (цифровых) сигналов электросвязи |
| Аналоговый (цифровой) ПОМ |
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ПЕРЕДАЮЩИХ ОПТОЭЛЕКТРОННЫХ МОДУЛЕЙ
| 36. #Входное напряжение передающего оптоэлектронного модуля# | Значение напряжения электрического сигнала на входе передающего оптоэлектронного модуля, работающего в заданном режиме |
|---|---|
| Входное напряжение ПОМ | эксплуатации |
| 37. #Средняя мощность излучения передающего оптоэлектронного модуля# | Среднее значение мощности оптического излучения на выходном оптическом полюсе передающего оптоэлектронного модуля за |
| Средняя мощность ПОМ | заданный интервал времени, в заданном телесном угле и при заданном входном напряжении |
| 38. #Спектральная характеристика передающего оптоэлектронного модуля# | Зависимость спектральной плотности средней мощности излучения передающего оптоэлектронного модуля от длины волны |
| Спектральная характеристика | оптического излучения |
| ПОМ | |
| 39. #Рабочая длина волны передающего оптоэлектронного модуля# | Длина волны оптического излучения на выходном оптическом полюсе передающего оптоэлектронного модуля, на которой |
| Рабочая длина волны ПОМ | нормированы его параметры |
| 40. #Ширина спектра передающего оптоэлектронного модуля# | Максимальное расстояние между абсциссами точек спектральной характеристики передающего оптоэлектронного модуля, |
| Ширина спектра ПОМ | соответствующих заданному уровню спектральной мощности оптического излучения |
| 41. #Полоса пропускания передающего оптоэлектронного модуля# | Интервал частот, в котором значение амплитудно-частотной характеристики аналогового передающего оптоэлектронного |
| Полоса пропускания ПОМ | модуля больше или равно половине ее максимального значения |
| 42. #Скорость передачи передающего оптоэлектронного модуля# | Скорость передачи символов цифрового сигнала электросвязи на входе передающего оптоэлектронного модуля, при которой его |
| Скорость передачи ПОМ | параметры сохраняют заданные значения Примечание. В зависимости от области применения может быть задана максимальная скорость передачи передающего оптоэлектронного модуля или допустимый диапазон ее значений. |
ПРИЕМНЫЕ ОПТОЭЛЕКТРОННЫЕ МОДУЛИ
| 43. #Приемный оптоэлектронный модуль# | Изделие оптоэлектроники, предназначенное для преобразования оптических сигналов, |
|---|---|
| ПРОМ | передаваемых в волоконно-оптической системе передачи в электрические сигналы Примечание. Типичный приемный оптоэлектронный модуль включает приемник излучения ВОСП, электронные схемы обработки электрического сигнала и стабилизации режимов работы, оптический соединитель или отрезок оптического кабеля, выполненные в едином конструктивном исполнении. |
| 44. #Аналоговый (цифровой) приемный оптоэлектронный модуль# | Приемный оптоэлектронный модуль, предназначенный для преобразования аналоговых (цифровых) оптических сигналов |
| Аналоговый (цифровой) ПРОМ | электросвязи |
| 45. #Приемно-передающий оптоэлектронный модуль# | Изделие оптоэлектроники, выполняющее функции приемного и передающего оптоэлектронных модулей и выполненное в едином конструктивном исполнении с одной или несколькими блочными частями оптических соединителей или отрезками оптического кабеля |
| 46. #Аналоговый (цифровой) приемно-передающий оптоэлектронный модуль# | Приемно-передающий оптоэлектронный модуль, выполняющий функции аналоговых (цифровых) приемного и передающего оптоэлектронных модулей |
| 47. #Аналого-цифровой приемно-передающий оптоэлектронный модуль# | Приемно-передающий оптоэлектронный модуль, выполняющий функции аналогового и цифрового приемно-передающих оптоэлектронных модулей |
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ПРИЕМНЫХ ОПТОЭЛЕКТРОННЫХ МОДУЛЕЙ
| 48. #Спектральная характеристика приемного оптоэлектронного модуля# | Зависимость вольтовой чувствительности приемного оптоэлектронного модуля от длины волны принимаемого оптического излучения |
|---|---|
| Спектральная характеристика | |
| ПРОМ | |
| 49. #Рабочая длина волны приемного оптоэлектронного модуля# | Длина волны принимаемого оптического излучения, для которой нормированы параметры приемного оптоэлектронного модуля |
| Рабочая длина волны ПРОМ | |
| 50. #Полоса пропускания приемного оптоэлектронного модуля# | Интервал частот, в котором значение амплитудно-частотной характеристики аналогового приемного оптоэлектронного |
| Полоса пропускания ПРОМ | модуля больше или равно половине ее максимального значения |
| 51. #Скорость передачи приемного оптоэлектронного модуля# | Скорость передачи символов цифрового сигнала электросвязи на входном оптическом полюсе цифрового приемного оптоэлектронного |
| Скорость передачи ПРОМ | модуля, при которой его параметры сохраняют заданные значения Примечание. В зависимости от области применения может быть задана максимальная или минимальная скорость передачи цифрового приемного оптоэлектронного модуля или допустимый диапазон ее значений. |
| 52. #Напряжение шума приемного оптоэлектронного модуля# | Среднее квадратическое значение флуктуаций выходного напряжения приемного оптоэлектронного модуля в заданной полосе |
| Напряжение шума ПРОМ | частот в отсутствии оптического сигнала на его входном оптическом полюсе |
| 53. #Отношение сигнал-шум приемного оптоэлектронного модуля# | Отношение амплитуды переменной составляющей выходного напряжения приемного оптоэлектронного модуля при заданных характеристиках принимаемого оптического сигнала к среднему квадратическому значению флуктуаций выходного напряжения при приеме немодулированного оптического излучения той же средней мощности |
| 54. #Коэффициент ошибок приемного оптоэлектронного модуля# | Отношение числа ошибок в цифровом сигнале электросвязи на выходе цифрового приемного оптоэлектронного модуля за заданный интервал |
| Коэффициент ошибок ПРОМ | времени к числу символов в этом интервале |
| 55. #Порог чувствительности приемного оптоэлектронного модуля# | Минимальная средняя мощность оптического сигнала на входном полюсе приемного оптоэлектронного модуля при заданных |
| Порог чувствительности ПРОМ | характеристиках этого сигнала, при которой обеспечивается заданное отношение сигналшум или заданный коэффициент ошибок |
| 56. #Оптический соединитель# | Устройство, предназначенное для оптического |
|---|---|
| Соединитель | соединения компонентов ВОСП |
| 57. #Разъемный оптический соединитель# | Оптический соединитель, допускающий многократное оптическое соединение |
| 58. #Неразъемный оптический соединитель# | Оптический соединитель, допускающий только однократное оптическое соединение |
| 59. #Однополюсный оптический соединитель# | Оптический соединитель, предназначенный для оптического соединения одного выходного полюса с одним входным полюсом компонентов ВОСП |
| 60. #Многополюсный оптический соединитель# | Оптический соединитель, предназначенный для соединения нескольких выходных оптических полюсов с таким же числом входных оптических полюсов компонентов ВОСП |
| 61. #Комбинированный оптический соединитель# | Оптический соединитель, предназначенный для одновременного создания оптического и электрического соединения |
| 62. #Блочная часть оптического соединителя# | Часть разъемного оптического соединителя, предназначенная для крепления на несущей конструкции |
| 63. #Кабельная часть оптического соединителя# | Часть разъемного оптического соединителя, монтируемая на оптическом кабеле |
| 64. #Оптический наконечник# | Узел оптического соединителя, предназначенный для фиксации оптического волокна |
| 65. #Центратор# | Узел разъемного оптического соединителя, предназначенный для центрирования оптических наконечников или оптического волокна |
| 66. #Вилочная часть оптического соединителя# | Часть разъемного оптического соединителя, конструктивно оканчивающаяся оптическим |
| Вилка | наконечником |
| 67. #Розеточная часть оптического соединителя# | Часть разъемного оптического соединителя, конструктивно оканчивающаяся центратором |
| Розетка | |
| 68. #Переходная часть оптического соединителя# | Часть оптического соединителя, предназначенная для соединения однотипных |
| Переход | частей оптического соединителя |
| 69. #Вносимые потери оптического соединителя# | Потери, определяемые отношением мощности оптического излучения во входном оптическом полюсе к мощности на сочленяемом с ним выходном оптическом полюсе, выраженной в децибелах |
| 70. #Оптический разветвитель# | Пассивный оптический многополюсник, в |
|---|---|
| Разветвитель | котором оптическое излучение, подаваемое на часть входных оптических полюсов, распределяется между остальными его полюсами |
| 71. #Оптический ответвитель# | Оптический разветвитель с одним входным и |
| Ответвитель | двумя выходными оптическими полюсами, предназначенный для ответвления заданной части мощности оптического излучения |
| 72. #Звездообразный оптический разветвитель# | Оптический разветвитель с одним входным и более чем двумя выходными оптическими полюсами |
| 73. #Направленный оптический разветвитель# | Оптический разветвитель, в котором коэффициенты передачи между оптическими полюсами зависят от направления распространения оптического излучения |
| 74. #Ненаправленный оптический разветвитель# | Оптический разветвитель, в котором коэффициенты передачи между оптическими полюсами не зависят от направления распространения оптического излучения |
| 75. #Нейтральный оптический разветвитель# | Оптический разветвитель, коэффициенты передачи между оптическими полюсами которого не зависят от длины волны в заданном диапазоне длин волн оптического излучения |
| 76. #Спектрально-селективный разветвитель# | Оптический разветвитель, коэффициенты передачи между оптическими полюсами которого зависят от длины волны в заданном диапазоне длин волн оптического излучения |
| 77. #Матрица передачи оптического разветвителя# | Матрица, номера строк которой соответствуют номерам входных оптических полюсов, номера столбцов соответствуют номерам выходных полюсов оптического разветвителя, а элементы матрицы представляют собой коэффициенты передачи между соответствующими входным и выходным оптическими полюсами при заданном его подключении |
ОПТИЧЕСКИЕ КОММУТАЦИОННЫЕ ПРИБОРЫ
| 78. #Оптический коммутационный прибор# | Оптоэлектронное или оптико-механическое изделие, осуществляющее оптическую коммутацию ВОСП |
|---|---|
| 79. #Оптический переключатель# | Оптический коммутационный прибор с одним входным оптическим полюсом и несколькими выходными оптическими полюсами, обеспечивающий замыкание оптической цепи ВОСП с одним из выходных полюсов |
| 80. #Оптический коммутатор# | Совокупность оптических коммутационных приборов, реализующая полнодоступную схему на "n" входов и "m" выходов, объединенная конструктивно и схемно |
| 81. #Механический оптический коммутационный прибор# | Оптический коммутационный прибор, в котором оптическая коммутация осуществляется путем перемещения его элементов под воздействием внешних механических сил |
| 82. #Электромеханический оптический коммутационный прибор# | Оптический коммутационный прибор, в котором оптическая коммутация осуществляется путем перемещения его элементов под воздействием электрического управляющего сигнала |
| 83. #Электрооптический коммутационный прибор# | Оптический коммутационный прибор, в котором оптическая коммутация осуществляется за счет электрооптического эффекта в его элементах |
| 84. #Акустооптический коммутационный прибор# | Оптический коммутационный прибор, в котором оптическая коммутация осуществляется за счет акустооптического эффекта в его элементах |
| 85. #Магнитооптический коммутационный прибор# | Оптический коммутационный прибор, в котором оптическая коммутация осуществляется за счет магнитооптического эффекта в его элементах |
| 86. #Состояние оптического коммутационного прибора# | Состояние, определяемое тем, какие из оптических цепей ВОСП между входными и выходными оптическими полюсами оптического коммутационного прибора замкнуты при заданном значении внешнего управляющего воздействия |
| 87. #Срабатывание оптического коммутационного прибора# | Изменение состояния оптического коммутационного прибора при изменении внешнего управляющего воздействия |
| 88. #Матрица передачи оптического коммутационного прибора# | Матрица, номера строк которой соответствуют номерам входных оптических полюсов, номера столбов соответствуют номерам выходных оптических полюсов оптического коммутационного прибора, а элементы матрицы представляют собой коэффициенты передачи между соответствующими входным и выходным оптическими полюсами при замкнутой оптической цепи между ними |
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ
Вилка 66 #Волновод ВОСП оптический# 2 Волокно 11 Волокно градиентное 20 Волокно многомодовое 19 Волокно одномодовое 18 #Волокно оптическое# 11 #Волокно оптическое градиентное# 20 #Волокно оптическое многомодовое# 19 #Волокно оптическое одномодовое# 18 #Волокно оптическое ступенчатое# 21 Волокно ступенчатое 21 ВОЛП 1б ВОСП 1а ВОСП многомодовая 1е ВОСП одномодовая 1ж ВОСП с временным разделением 1г ВОСП со спектральным разделением 1в Деградация 9 #Деградация компонента ВОСП# 9 Диаметр защитного покрытия 28 #Диаметр защитного покрытия оптического волокна# 28 Диаметр оболочки 28 #Диаметр оболочки оптического волокна# 28 Диаметр сердцевины 28 #Диаметр сердцевины оптического волокна# 28 Дисперсия 22 Дисперсия внутримодовая 24 Дисперсия материала 25 #Дисперсия материала оптического волокна# 25 Дисперсия межмодовая 23 #Дисперсия оптического волокна# 22 #Дисперсия оптического волокна внутримодовая# 24 #Дисперсия оптического волокна межмодовая# 23 #Длина волны передающего оптоэлектронного модуля рабочая# 39 Длина волны ПОМ рабочая 39 #Длина волны приемного оптоэлектронного модуля рабочая# 49 Длина волны ПРОМ рабочая 49 #Кабель оптический# 27 #Коммутатор оптический# 80 #Коммутация ВОСП оптическая# 4 #Компонент волоконно-оптической системы передачи# 1 Компонент ВОСП 1 Коэффициент затухания 30 #Коэффициент затухания оптического волокна# 30 #Коэффициент ошибок приемного оптоэлектронного модуля# 54 Коэффициент ошибок ПРОМ 54 #Коэффициент передачи между оптическими полюсами# 8 Коэффициент передачи между полюсами 8 #Коэффициент широкополосности оптического волокна# 33 #Кривая затухания оптического волокна спектральная# 31 Кривая затухания спектральная 31 #Линия передачи волоконно-оптическая# 1б #Матрица передачи оптического коммутационного прибора# 88 #Матрица передачи оптического разветвителя# 77 #Модуль оптоэлектронный передающий# 34 #Модуль оптоэлектронный передающий аналоговый# 35 #Модуль оптоэлектронный передающий цифровой# 35 #Модуль оптоэлектронный приемно-передающий# 45 #Модуль оптоэлектронный приемно-передающий аналого-цифровой# 47 #Модуль оптоэлектронный приемно-передающий аналоговый# 46 #Модуль оптоэлектронный приемно-передающий цифровой# 46 #Модуль оптоэлектронный приемный# 43 #Модуль оптоэлектронный приемный аналоговый# 44 #Модуль оптоэлектронный приемный цифровой# 44 #Мощность излучения передающего оптоэлектронного модуля средняя# 37 Мощность ПОМ средняя 37 #Наконечник оптический# 64 Напряжение ПОМ входное 36 #Напряжение передающего оптоэлектронного модуля входное# 36 #Напряжение шума приемного оптоэлектронного модуля# 52 Напряжение шума ПРОМ 52 Нестабильность 10 #Нестабильность параметра компонента ВОСП# 10 Оболочка 13 #Оболочка оптического волокна# 13 Ответвитель 71 #Ответвитель оптический# 71 #Отношение сигнал-шум приемного оптоэлектронного модуля# 53 #Передатчик ВОСП# 10а #Переключатель оптический# 79 Переход 68 Поверхность опорная 16 #Поверхность оптического волокна опорная# 16 Покрытие защитное 15 #Покрытие оптического волокна защитное# 15 Полоса пропускания 32 #Полоса пропускания оптического волокна# 32 #Полоса пропускания передающего оптоэлектронного модуля# 41 #Полоса пропускания приемного оптоэлектронного модуля# 50 Полоса пропускания ПОМ 41 Полоса пропускания ПРОМ 50 Полюс 5 #Полюс оптический# 5 **ПОМ 34** ПОМ аналоговый 35 ПОМ цифровой 35 #Порог чувствительности приемного оптоэлектронного модуля# 55 Порог чувствительности ПРОМ 55 Потери вносимые 7 #Потери вносимые оптические# 7 #Потери оптического соединителя вносимые# 69 #Прибор коммутационный акустооптический# 84 #Прибор коммутационный магнитооптический# 85 #Прибор коммутационный оптический# 78 #Прибор коммутационный оптический механический# 81 #Прибор коммутационный оптический электромеханический# 82 #Прибор коммутационный электрооптический# 83 #Приемник ВОСП# 10б **ПРОМ 43** ПРОМ аналоговый 44 ПРОМ цифровой 44 Профиль 29 #Профиль показателя преломления оптического волокна# 29 #Равновесие мод оптического волокна# 26 Разветвитель 70 #Разветвитель оптический# 70 #Разветвитель оптический звездообразный# 72 #Разветвитель оптический направленный# 73 #Разветвитель оптический нейтральный# 75 #Разветвитель оптический ненаправленный# 74 #Разветвитель спектрально-селективный# 76 #Ретранслятор ВОСП аналоговый# 10в #Ретранслятор ВОСП регенерационный# 10г Розетка 67 Световод 12 #Световод волоконный# 12 Сердцевина 14 #Сердцевина оптического волокна# 14 #Система передачи волоконно-оптическая# 1а #Система передачи волоконно-оптическая многомодовая# 1е #Система передачи волоконно-оптическая одномодовая# 1ж #Система передачи волоконно-оптическая с временным разделением# 1г #Система передачи волоконно-оптическая со спектральным разделением# 1в #Скорость передачи передающего оптоэлектронного модуля# 42 Скорость передачи ПОМ 42 #Скорость передачи приемного оптоэлектронного модуля# 51 Скорость передачи ПРОМ 51 #Соединение оптическое# 6 Соединитель 56 #Соединитель оптический# 56 #Соединитель оптический комбинированный# 61 #Соединитель оптический многополюсный# 60 #Соединитель оптический неразъемный# 58 #Соединитель оптический однополюсный# 59 #Соединитель оптический разъемный# 57 #Состояние оптического коммутационного прибора# 86 #Срабатывание оптического коммутационного прибора# 87 #Тракт волоконно-оптической системы передачи линейный# 1д Тракт ВОСП линейный 1д #Усилитель ВОСП оптический# 10д #Характеристика передающего оптоэлектронного модуля спектральная# 38 #Характеристика приемного оптоэлектронного модуля спектральная# 48 Характеристика ПОМ спектральная 38 Характеристика ПРОМ спектральная 48 Центр защитного покрытия 17 #Центр защитного покрытия оптического волокна# 17 Центр оболочки 17 #Центр оболочки оптического волокна# 17 Центр сердцевины 17 #Центр сердцевины оптического волокна# 17 #Центратор# 65 #Цепь ВОСП оптическая# 3 #Часть оптического соединителя блочная# 62 #Часть оптического соединителя вилочная# 66 #Часть оптического соединителя кабельная# 63 #Часть оптического соединителя переходная# 68 #Часть оптического соединителя розеточная# 67 #Ширина спектра передающего оптоэлектронного модуля# 40 Ширина спектра ПОМ 40 Широкополосность 33
(Измененная редакция, Изм. № 1, 2).
| Термин | Определение |
|---|---|
| 1. Оптический сигнал | Оптическое излучение, один или несколько параметров которого изменяются в соответствии с передаваемой информацией |
| 2. Мода оптического волновода | Тип волны оптического излучения, |
| Мода | распространяющегося по оптическому волноводу, характеризующийся определенным распределением поля в поперечном сечении и определенной фазовой скоростью |
| 3. Оптическое согласующее устройство | Оптико-механическое изделие, обеспечивающее максимальную эффективность передачи мощности оптического излучения при оптическом соединении |
| 4. Оптический согласующий элемент | Оптическая деталь согласующего устройства |
| 5. Оптическое переходное затухание на дальнем конце компонента ВОСП | Коэффициент передачи между выходными оптическими полюсами компонента ВОСП при вводе оптического излучения во входной |
| Оптическое переходное затухание на дальнем конце | полюс, соединенный только с одним из этих выходных полюсов |
| 6. Оптическое переходное затухание на ближнем конце компонента ВОСП | Коэффициент передачи между двумя входными оптическими полюсами компонента ВОСП при вводе оптического излучения в один из этих |
| Оптическое переходное затухание на ближнем конце | полюсов |
| 7. Относительная несоосность защитного покрытия оптического волокна | Расстояние между центром сердцевины и центром защитного покрытия, отнесенное к диаметру сердцевины оптического волокна |
| 8. Относительная несоосность оболочки оптического волокна | Расстояние между центром сердцевины и центром оптической оболочки, отнесенное к диаметру сердцевины оптического волокна |
| 9. Расчетная числовая апертура оптического волокна | Значение, равное корню квадратному из разности квадратов максимального значения |
| Расчетная апертура | показателя преломления сердцевины и значения показателя преломления оптической оболочки оптического волокна |
| 10. Эффективная числовая апертура оптического волокна | Значение, равное синусу половины плоского угла, соответствующего телесному углу, |
| Эффективная апертура | ограничивающему конус, в котором сосредоточена заданная часть мощности оптического излучения на выходе оптического волокна |
| 11. Длина установления равновесия мод оптического волокна | Длина оптического волокна, необходимая для установления равновесия мод, при заданных условиях его возбуждения |
| Длина установления | |
| 12. Амплитудно-частотная модуляционная характеристика оптического волокна | Зависимость модуля комплексного коэффициента передачи огибающей мощности оптического излучения, модулированного |
| АЧМХ | гармоническим сигналом, от частоты модуляции. Примечание. Изменение модуля комплексного коэффициента передачи огибающей мощности характеризуется изменением глубины модуляции мощности оптического излучения при его прохождении через оптическое волокно. |
| 13. Фазочастотная модуляционная характеристика оптического волокна | Зависимость фазы огибающей мощности оптического излучения, модулированного гармоническим сигналом, от частоты модуляции |
| ФЧМХ | |
| 14. Коэффициент затухания оптического кабеля | Максимальное значение коэффициента затухания оптических волокон в оптическом кабеле |
| 15. Коэффициент широкополосности оптического кабеля | Минимальное значение коэффициента широкополосности оптических волокон в оптическом кабеле |
| 16. Наведенное затухание оптического кабеля | Максимальное значение приращения коэффициента затухания оптического кабеля по окончании времени восстановления работоспособного состояния |
| 17. Излучающий диод | Полупроводниковый диод, излучающий энергию в оптическом диапазоне длин волн в результате спонтанной рекомбинации электронов и дырок |
| 18. Энергетическая характеристика полупроводникового излучателя | Зависимость средней мощности излучения полупроводникового излучателя от его прямого тока |
| 19. Пороговый ток полупроводникового лазера | Минимальный прямой ток полупроводникового лазера, соответствующий его порогу генерирования |
| 20. Средняя мощность импульса излучения передающего оптоэлектронного модуля | Среднее значение мощности оптического излучения на выходном полюсе передающего оптоэлектронного модуля за время излучения |
| Средняя мощность импульса | импульса |
| 21. Амплитудно-частотная характеристика аналогового передающего оптоэлектронного модуля | Зависимость глубины модуляции мощности оптического излучения на выходном оптическом полюсе аналогового передающего оптоэлектронного модуля от частоты входного |
| Амплитудно-частотная характеристика | гармонического электрического сигнала при постоянной амплитуде этого сигнала |
| 22. Мощность излучения высокого уровня цифрового передающего оптоэлектронного модуля | Минимальное значение средней мощности импульса излучения на выходном оптическом полюсе цифрового передающего оптоэлектронного модуля, соответствующее |
| Мощность излучения высокого уровня ПОМ | символу «единица» в цифровом оптическом сигнале |
| 23. Мощность излучения низкого уровня цифрового оптоэлектронного модуля | Максимальное значение мощности оптического излучения на выходном оптическом полюсе цифрового передающего оптоэлектронного |
| Мощность излучения низкого уровня ПОМ | модуля, соответствующее символу «ноль» в цифровом оптическом сигнале |
| 24. Мощность фонового излучения передающего оптоэлектронного модуля | Средняя мощность излучения передающего оптоэлектронного модуля в отсутствие напряжения на его входе |
| Мощность фона | |
| 25. Входное напряжение высокого уровня цифрового передающего оптоэлектронного модуля | Значение входного напряжения цифрового передающего оптоэлектронного модуля, при котором мощность оптического излучения на выходе модуля равна мощности излучения |
| Входное напряжение высокого уровня | высокого уровня |
| 26. Входное напряжение низкого уровня цифрового передающего оптоэлектронного модуля | Значение входного напряжения цифрового передающего оптоэлектронного модуля, при котором мощность оптического излучения на выходе модуля равна мощности излучения |
| Входное напряжение низкого уровня | низкого уровня |
| 27. Время нарастания мощности цифрового передающего оптоэлектронного модуля | Интервал времени, в течение которого мощность оптического излучения на выходном полюсе цифрового передающего |
| Время нарастания мощности | оптоэлектронного модуля изменяется от мощности излучения низкого уровня до первого достижения мощности излучения высокого уровня, измеренный на заданной части этих уровней |
| 28. Время установления мощности цифрового передающего оптоэлектронного модуля | Интервал времени, в течение которого мощность оптического излучения на выходном полюсе цифрового передающего |
| Время установления мощности | оптоэлектронного модуля изменяется от мощности излучения низкого уровня до последнего достижения заданной части мощности излучения высокого уровня |
| 29. Время спада мощности цифрового передающего оптоэлектронного модуля | Интервал времени, в течение которого мощность оптического излучения на выходном полюсе цифрового передающего |
| Время спада мощности | оптоэлектронного модуля изменяется от заданной части мощности излучения высокого уровня до мощности излучения низкого уровня |
| 30. Время задержки передающего оптоэлектронного модуля | Интервал времени между фронтами входного электрического и выходного оптического импульсов, измеренный на заданном уровне напряжения и мощности оптического излучения передающего оптоэлектронного модуля |
| 31. Ограничение формата данных передающего оптоэлектронного модуля | Ограничение, наложенное на максимальную длительность передачи высокого и (или) низкого уровня мощности оптического |
| Ограничение формата ПОМ | излучения и входного напряжения передающего оптоэлектронного модуля |
| 32. Приемник излучения волоконно-оптической системы передачи | Компонент ВОСП, представляющий собой оптоэлектронный прибор, чувствительный к оптическому излучению, конструкция которого |
| Приемник излучения ВОСП | предусматривает его сочленение с оптическим волокном Примечание. Типичными приемниками излучения ВОСП служат фотоэлектрические полупроводниковые приемники излучения. |
| 33. Коэффициент шума лавинного фотодиода | Величина, равная квадрату отношения тока шума лавинного фотодиода в лавинном режиме работы к произведению его коэффициента умножения фототока на ток шума при отсутствии в нем эффекта лавинного умножения |
| 34. Выходное напряжение приемного оптоэлектронного модуля | Значение выходного напряжения приемного оптоэлектронного модуля, вызванного принимаемым оптическим сигналом, в заданном |
| Выходное напряжение ПРОМ | режиме эксплуатации, на заданной нагрузке |
| 35. Вольтовая чувствительность приемного оптоэлектронного модуля | Отношение изменения выходного напряжения аналогового приемного оптоэлектронного модуля или напряжения на аналоговом выходе |
| Вольтовая чувствительность | цифрового приемного оптоэлектронного модуля |
| ПРОМ | к изменению мощности оптического излучения на его входном полюсе при заданной форме модуляции этой мощности |
| 36. Диапазон спектральной чувствительности приемного оптоэлектронного модуля | Интервал длин волн, в котором значение спектральной характеристики приемного оптоэлектронного модуля больше или равно |
| Диапазон спектральной чувствительности ПРОМ | заданному уровню ее максимального значения |
| 37. Амплитудно-частотная характеристика аналогового приемного оптоэлектронного модуля | Зависимость переменной составляющей выходного напряжения аналогового приемного оптоэлектронного модуля от частоты гармонического сигнала |
| Амплитудно-частотная характеристика аналогового ПРОМ | |
| 38. Принимаемая мощность низкого уровня приемного оптоэлектронного модуля | Максимальное значение мощности оптического излучения на входном полюсе цифрового приемного оптоэлектронного модуля, |
| Мощность низкого уровня ПРОМ | соответствующее символу «ноль» в цифровом оптическом сигнале |
| 39. Выходное напряжение высокого уровня цифрового приемного оптоэлектронного модуля | Значение выходного напряжения цифрового приемного оптоэлектронного модуля, соответствующее принимаемой мощности |
| Выходное напряжение высокого уровня | высокого уровня |
| 40. Выходное напряжение низкого уровня цифрового приемного оптоэлектронного модуля | Значение выходного напряжения цифрового приемного оптоэлектронного модуля, соответствующее принимаемой мощности низкого |
| Выходное напряжение низкого уровня | уровня |
| 41. Время нарастания выходного напряжения цифрового приемного оптоэлектронного модуля | Интервал времени, в течение которого выходное напряжение цифрового приемного оптоэлектронного модуля меняется от выходного напряжения низкого уровня до |
| Время нарастания выходного напряжения | выходного напряжения высокого уровня, измеренный на заданных уровнях |
| 42. Время спада выходного напряжения цифрового приемного оптоэлектронного модуля | Интервал времени, в течение которого выходное напряжение изменяется от напряжения высокого уровня до напряжения низкого |
| Время спада выходного напряжения | уровня, измеренный на заданных уровнях |
| 43. Время задержки импульса приемного оптоэлектронного модуля | Интервал времени между фронтами входного оптического и выходного электрического импульсов, измеренный на заданных уровнях выходного напряжения и принимаемой мощности оптического излучения, модулирующего оптическое излучение на его входном полюсе при постоянных средней мощности этого излучения и глубине модуляции |
| 44. Принимаемая мощность высокого уровня приемного оптоэлектронного модуля | Минимальное значение мощности оптического излучения на входном полюсе цифрового приемного оптоэлектронного модуля, |
| Мощность высокого уровня ПРОМ | соответствующее символу «единица» в цифровом оптическом сигнале |
| 45. Ограничение формата данных приемного оптоэлектронного модуля | Ограничение, наложенное на максимальную длительность передачи высокого и (или) низкого уровня принимаемой мощности |
| Ограничение формата ПРОМ | оптического сигнала и выходного напряжения оптоэлектронного модуля |
| 46. Динамический диапазон приемного оптоэлектронного модуля по мощности | Отношение максимальной средней мощности оптического сигнала на входном полюсе приемного оптоэлектронного модуля, при |
| Динамический диапазон мощности ПРОМ | которой характеристики модуля не выходят за допустимые пределы, к его порогу чувствительности, выраженное в децибелах |
| 47. Динамический диапазон приемного оптоэлектронного модуля по напряжению | Отношение максимального выходного напряжения приемного оптоэлектронного модуля к минимальному выходному напряжению, |
| Динамический диапазон по напряжению ПРОМ | выраженное в децибелах |
