ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИНСТРУМЕНТ ДЛЯ ХОЛОДНОВЫСАДОЧНЫХ АВТОМАТОВ

ПУАНСОНЫ ПРЕДВАРИТЕЛЬНЫЕ С ЗАТАЛКИВАТЕЛЕМ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Tools for cold upset automatic machines.

Coning punches with injectors.

Construction and dimensions

ГОСТ 26400-84

Группа Г22

ОКП 39 6313

Постановлением Государственного комитета СССР по стандартам от 27 декабря 1984 г. № 4964 срок введения установлен с 01.07.1986.

1. Настоящий стандарт распространяется на пуансоны с твердосплавной вставкой к двухударным автоматам для холодной высадки заготовок болтов номинальным диаметром резьбы от 4 до 20 мм.

2. Конструкция и размеры пуансонов должны соответствовать указанным:

исполнения 1 на черт. 1 и в табл. 1, 2;

исполнения 2 на черт. 2 и в табл. 3, 4.

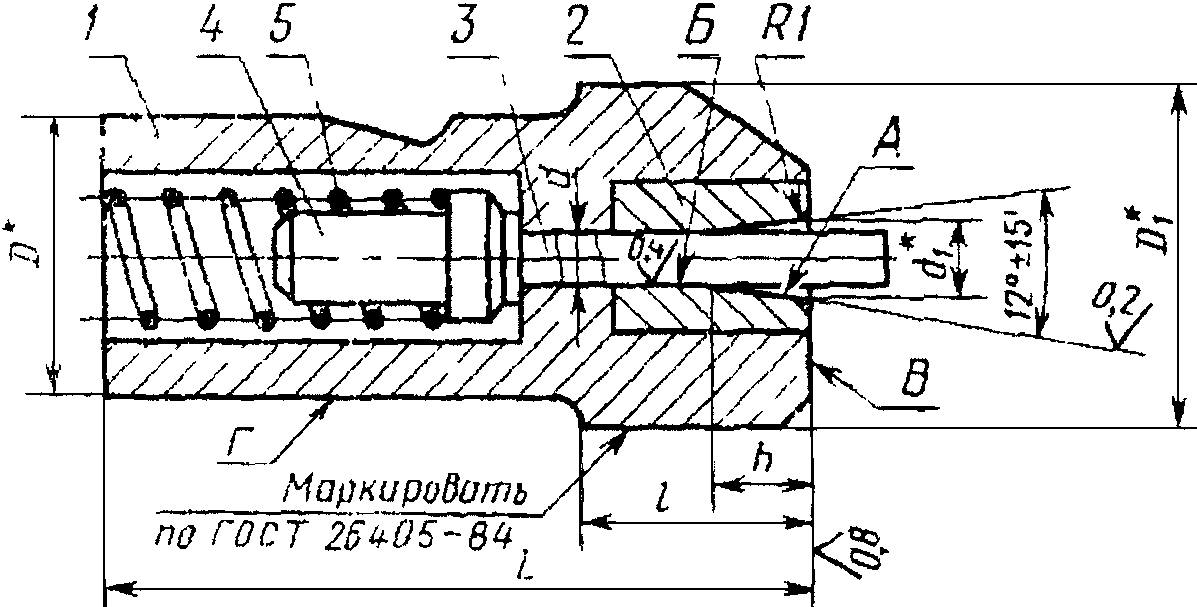

Исполнение 1

рис. 1

<*> Размеры для справок.

Черт. 1 (в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 25.12.1989 № 4080)

Таблица 1

Размеры в мм

Обозначение пуансона	Код ОКП	Применяемость	Изготовляемые болты		D	D 1	L	d	d 1	h	l
			номинальный диаметр резьбы	обозначение стандарта			поле допуска
			номинальный диаметр резьбы	обозначение стандарта			h9	H7
1135-0101			М4	ГОСТ 7805-70	22	30	48	3,30	5,2	8,8	10
1135-0102			М4		22	30	48	3,90	5,4	7,0
1135-0105			М5		30	40	77	4,35	6,2	9,0	25
1135-0106			М5					4,80	6,4	7,7
1135-0107			М6	ГОСТ 7805-70, ГОСТ 7795-70, ГОСТ 7798-70, ГОСТ 7811-70				5,20	7,5	10,8
1135-0108								5,80	7,8	9,4
1135-0109					36	46	82	5,20	7,5	10,8	20
1135-0110						46		5,80	7,8	9,4
1135-0111			М8	ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70		56		7,00	9,4	11,6
1135-0112				ГОСТ 7798-70, ГОСТ 7805-70				7,00	10,0	14,4
1135-0113				ГОСТ 7796-70, ГОСТ 7808-70				7,8	9,9	9,8
1135-0114				ГОСТ 7798-70, ГОСТ 7805-70				7,8	10,4	12,4
1135-0115				ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70	40		110	7,00	9,4	11,6	38
1135-0116				ГОСТ 7798-70, ГОСТ 7805-70				7,00	10,0	14,4
1135-0117				ГОСТ 7796-70, ГОСТ 7808-70				7,80	9,9	9,8
1135-0118				ГОСТ 7798-70, ГОСТ 7805-70				7,80	10,4	12,4
1135-0119			М10	ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70				8,80	11,4	12,4
1135-0120			М10	ГОСТ 7798-70, ГОСТ 7805-70				8,80	12,5	18,6

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0121				ГОСТ 7796-70, ГОСТ 7808-70				9,80	12,0	10,4
1135-0122				ГОСТ 7798-70, ГОСТ 7805-70				9,80	13,0	15,9

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0127			М12	ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70	55	63	122	10,72	13,4	13,4	35

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0128				ГОСТ 7798-70, ГОСТ 7805-70					14,5	18,7

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0129				ГОСТ 7796-70, ГОСТ 7808-70	55	63	122	11,80	14,1	11,4

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0130				ГОСТ 7798-70, ГОСТ 7805-70					15,1	16,3

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0142			М16	ГОСТ 7798-70, ГОСТ 7805-70	70	80	140	15,80	20,0	19,8	28

Таблица 2

Обозначение пуансона	Поз. 1. Корпус Кол. 1 ГОСТ 26339-84	Поз. 2. Вставка Кол. 1 ГОСТ 26339-84	Поз. 3. Заталкиватель Кол. 1	Поз. 4. Упор Кол. 1	Поз. 5. Пружина ГОСТ 18793-80 Кол. 1	Масса, кг, не более
Обозначение пуансона	обозначение деталей
1135-0101	1135-0001/001	1135-0001/002	1135-0101/003	1135-0101/004	1086-0775	0,169
1135-0102	1135-0002/001	1135-0002/002	1135-0102/003	1135-0101/004	1086-0775
1135-0105	1135-0005/001	1135-0005/002	1135-0105/003	1135-0103/004	1086-0787	0,498
1135-0106	1135-0006/001	1135-0006/002	1135-0106/003			0,499
1135-0107	1135-0007/001	1135-0007/002	1135-0107/003			0,507
1135-0108	1135-0008/001	1135-0008/002	1135-0108/003			0,508
1135-0109	1135-0009/001	1135-0007/002	1135-0109/003			0,721
1135-0110	1135-0010/001	1135-0008/002	1135-0110/003
1135-0111	1135-0011/001	1135-0011/002	1135-0111/003			0,871
1135-0112	1135-0012/001	1135-0012/002	1135-0112/003			0,873
1135-0113	1135-0013/001	1135-0013/002	1135-0113/003			0,875
1135-0114	1135-0013/001	1135-0014/002	1135-0114/003			0,910
1135-0115	1135-0015/001	1135-0011/002	1135-0115/003	1135-0115/004	1086-0788	0,411
1135-0116	1135-0016/001	1135-0012/002	1135-0116/003
1135-0117	1135-0017/001	1135-0013/002	1135-0117/003			1,418
1135-0118	1135-0017/001	1135-0014/002	1135-0118/003			1,454
1135-0119	1135-0019/001	1135-0019/002	1135-0119/003	1135-0119/004	1086-0806	1,395
1135-0120	1135-0019/001	1135-0020/002	1135-0120/003			1,387
1135-0121	1135-0021/001	1135-0021/002	1135-0121/033			1,429
1135-0122	1135-0021/001	1135-0022/002	1135-0122/003			1,454
1135-0127	1135-0027/001	1135-0027/002	1135-0127/003	1135-0123/004		2,034
1135-0128	1135-0028/001	1135-0028/002	1135-0128/003			2,044
1135-0129	1135-0029/001	1135-0029/002	1135-0129/003			2,054
1135-0130	1135-0029/001	1135-0030/002	1135-0130/003			2,046
1135-0142	1135-0042/001	1135-0042/002	1135-0142/003	1135-0131/004	1086-0833	2,257

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 25.12.1989 № 4080)

Пример условного обозначения пуансона размерами d = 3,30 мм, d_{1} = 5,2 мм, h = 8,8 мм, D = 77 мм:

Пуансон 1135-0101 ГОСТ 26400-84

Исполнение 2

Остальное — см. черт. 1

рис. 2

<*> Размеры для справок.

Черт. 2

Таблица 3

Размеры в мм

Обозначение пуансона	Код ОКП	Применяемость	Изготовляемые болты		D	L	d	d 1	h	l
			номинальный диаметр резьбы	обозначение стандарта	поле допуска
					-	h9	H7
1135-0103			М4	ГОСТ 7805-70	30	77	3,30	5,2	8,8	25
1135-0104							3,90	5,4	7,0
1135-0123			М10	ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70	55	122	8,80	11,4	12,4	35
1135-0124				ГОСТ 7798-70, ГОСТ 7805-70				12,5	18,6

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0125				ГОСТ 7796-70, ГОСТ 7808-70			9,80	12,8	10,4
1135-0126				ГОСТ 7798-70, ГОСТ 7805-70			9,80	13,0	15,9

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0131			М12	ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70	70	140	10,72	13,4	13,4	28

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0132				ГОСТ 7798-70, ГОСТ 7805-70				14,5	18,7

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0133				ГОСТ 7796-70, ГОСТ 7808-70			11,80	14,1	11,4

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0134				ГОСТ 7798-70, ГОСТ 7805-70			11,80	15,1	16,3

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0135			М14	ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70			12,50	15,4	14,5

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0136				ГОСТ 7798-70, ГОСТ 7805-70				16,8	21,4

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0137				ГОСТ 7796-70, ГОСТ 7808-70			13,6	16,1	12,5

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0138				ГОСТ 7798-70, ГОСТ 7805-70			13,60	17,4	18,9

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0139			М16	ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70			14,50	17,8	16,5

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0140				ГОСТ 7798-70, ГОСТ 7805-70				19,2	22,5
1135-0141				ГОСТ 7796-70, ГОСТ 7808-70			15,80	18,7	14,1

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0143	М18	ГОСТ 7796-70, ГОСТ 7795-70, ГОСТ 7808-70, ГОСТ 7811-70	85	170	16,20	20,0	18,3
1135-0144		ГОСТ 7798-70, ГОСТ 7805-70			16,20	21,8	26,8
1135-0145		ГОСТ 7796-70, ГОСТ 7808-70			18,00	21,1	14,9
1135-0146		ГОСТ 7798-70, ГОСТ 7805-70				22,8	22,7
1135-0147	М20	ГОСТ 7796-70, ГОСТ 7895-70, ГОСТ 7808-70, ГОСТ 7811-70				22,3	20,4
1135-0148		ГОСТ 7798-70, ГОСТ 7805-70				24,0	29,0
1135-0149		ГОСТ 7796-70, ГОСТ 7808-70			20,00	23,5	16,7
1135-0150		ГОСТ 7795-70, ГОСТ 7805-70			20,00	25,1	24,5

Таблица 4

Обозначение пуансона	Поз. 1. Корпус ГОСТ 26399-84 Кол. 1	Поз. 2. Вставка ГОСТ 26399-84 Кол. 1	Поз. 3. Заталкиватель Кол. 1	Поз 4. Упор Кол. 1	Поз. 5. Пружина ГОСТ 18793-80 Кол. 1	Масса, кг, не более
Обозначение пуансона	обозначение деталей					Масса, кг, не более
1135-0103	1135-0003/001	1135-0001/002	1135-0103/003	1135-0103/004	1086-0787	0,229
1135-0104	1135-0004/001	1135-0002/002	1135-0104/003	1135-0103/004	1086-0787	0,232
1135-0123	1135-0023/001	1135-0019/002	1135-0123/003	1135-0123/004	1086-0806	1,143
1135-0124	1135-0023/001	1135-0020/002	1135-0124/003			1,142
1135-0125	1135-0025/001	1135-0021/002	1135-0125/003			1,182
1135-0126	1135-0025/001	1135-0022/002	1135-0126/003			1,206
1135-0131	1135-0031/001	1135-0027/002	1135-0127/003	1135-0131/004	1086-0833	2,144
1135-0132	1135-0032/001	1135-0028/002	1135-0128/003			2,155
1135-0133	1135-0033/001	1135-0029/002	1135-0129/003			2,176
1135-0134	1135-0033/001	1135-0030/002	1135-0130/003			2,168
1135-0135	1135-0035/001	1135-0035/002	1135-0135/003			2,174
1135-0136	1135-0035/001	1135-0036/002	1135-0136/003			2,153
1135-0137	1135-0037/001	1135-0037/002	1135-0137/003			2,193
1135-0138	1135-0037/001	1135-0038/002	1135-0138/003			2,198
1135-0139	1135-0039/001	1135-0039/002	1135-0139/003			2,203
1135-0140	1135-0039/001	1135-0040/002	1135-0140/003			2,181
1135-0141	1135-0041/001	1135-0041/002	1135-0141/003			2,190
1135-0143	1135-0043/001	1135-0043/002	1135-0143/003	1135-0143/004	1086-0865	4,778
1135-0144	1135-0043/001	1135-0044/002	1135-0144/003			4,760
1135-0145	1135-0045/001	1135-0045/002	1135-0145/003			5,795
1135-0146		1135-0046/002	1135-0146/003			4,769
1135-0147		1135-0047/002	1135-0147/003			4,770
1135-0148		1135-0048/002	1135-0148/003			4,734
1135-0149	1135-0049/001	1135-0049/002	1135-0149/003			4,784
1135-0150	1135-0049/001	1135-0050/002	1135-0150/003			4,755

Пример условного обозначения предварительного пуансона с заталкивателем размерами: d = 3,3 мм, d_{1} = 5,2 мм, h = 8,8 мм, D = 30 мм:

Пуансон 1135-0103 ГОСТ 26400-84

3. Допуск радиального биения поверхностей А и Б и торцевого биения поверхности В относительно поверхности Г — по 8-й степени точности ГОСТ 24643-81.

4. Технические требования — по ГОСТ 26405-84.

5. Конструкция и размеры заталкивателей должны соответствовать указанным на черт. 3 и в табл. 5.

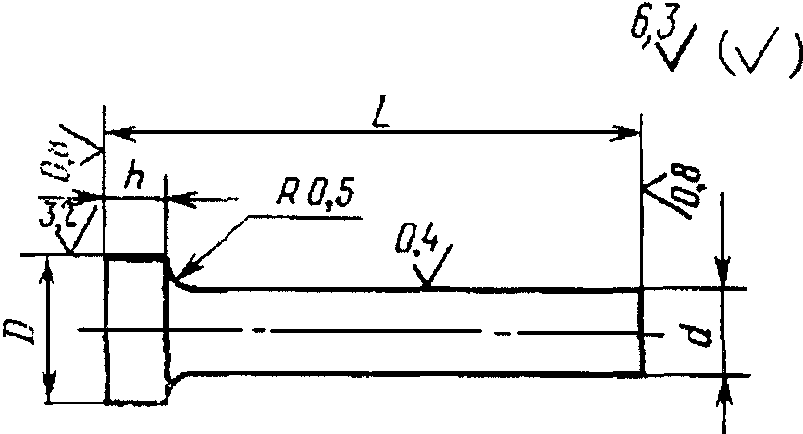

рис. 3

Черт. 3

Таблица 5

Размеры в мм

Обозначение заталкивателя	d	L	D	h	Масса, кг, не более
	поле допуска				Масса, кг, не более
	e7	h9	-
1135-0101/003	3,30	26,85	6	2	0,002
1135-0102/003	3,90	28,60			0,003
1135-0103/003	3,30	45,85
1135-0104/003	3,90	47,60			0,004
1135-0105/003	4,35	45,55	10		0,006
1135-0106/003	4,80	46,80			0,008
1135-0107/003	5,20	43,70
1135-0108/003	5,80	45,00			0,010
1135-0109/003	5,20	48,70			0,009
1135-0110/003	5,80	50,00			0,011
1135-0111/003	7,00	47,70	12		0,016

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

25.12.1989 № 4080)

1135-0112/003		44,90			0,015
1135-0113/003	7,80	49,40			0,020
1135-0114/003	7,80	46,80			0,018
1135-0115/003	7,00	72,70		4	0,024
1135-0116/003	7,00	69,90
1135-0117/003	7,80	74,40			0,030
1135-0118/003	7,80	71,80			0,029
1135-0119/003	8,80	59,70	14		0,031
1135-0120/003	8,80	52,50			0,028
1135-0121/003	9,80	61,60			0,039
1135-0122/003	9,80	55,00			0,035
1135-0123/003	8,80	68,70			0,036
1135-0124/003	8,80	61,50			0,034
1135-0125/003	9,80	70,60			0,044
1135-0126/003	9,80	64,00			0,040
1135-0127/003	10,72	66,50	16	5	0,053
1135-0128/003	10,72	61,20			0,048
1135-0129/003	11,80	68,40			0,062
1135-0130/003	11,80	63,40			0,058
1135-0135/003	12,50	65,30	18		0,078
1135-0136/003	12,50	57,50			0,066
1135-0137/003	13,60	67,20			0,088
1135-0138/003	13,60	60,60			0,091
1135-0139/003	14,50	63,20			0,093
1135-0140/003	14,50	58,00			0,079
1135-0141/003	15,80	65,40		8	0,104
1135-0142/003	15,80	60,60			0,112
1135-0143/003	16,20	80,00	20		0,136
1135-0144/003	16,20	71,60	20		0,134
1135-0145/003	18,00	83,30	25		0,181
1135-0146/003		75,50			0,166
1135-0147/003		77,80			0,170
1135-0148/003		69,20			0,153
1135-0149/003	20,00	81,30			0,212
1135-0150/003	20,00	73,50			0,192

Пример условного обозначения заталкивателя размерами d = 3,3 мм, L = 26,85 мм:

Заталкиватель 1135-0101/003 ГОСТ 26400-84

5.1 Материал — сталь У8А по ГОСТ 1435-74.

5.2 Твердость — HRC_{\text{э}} 53... 57.

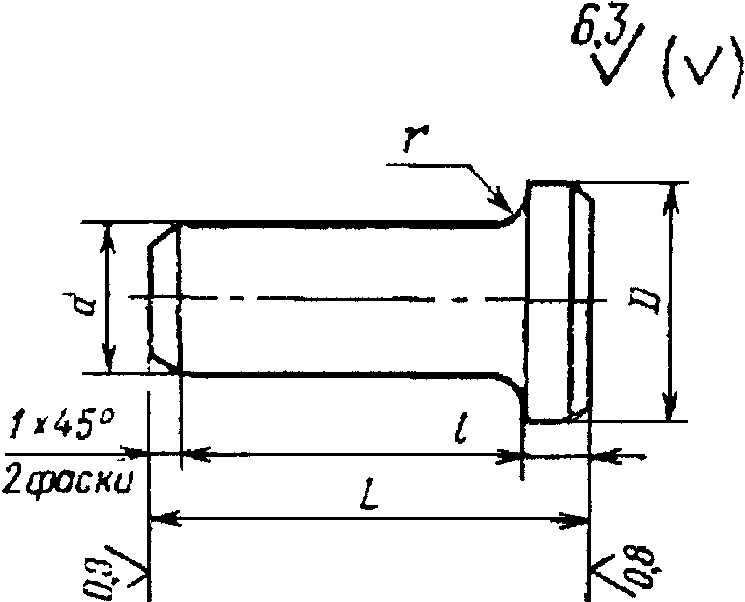

6. Конструкция и размеры упоров должны соответствовать указанным на черт. 4 и в табл. 6.

рис. 4

Черт. 4

Таблица 6

Размеры в мм

Обозначение упора	d	D	L	l	r	Масса, кг, не более
		поле допуска				Масса, кг, не более
		f9	h9
1135-0101/004	6	10	12	2	0,5	0,004
1135-0103/004	11	17	22	3		0,020
1135-0115/004	11	17	25	3		0,022
1135-0119/004	14	20	37	5		0,051
1135-0123/004	14	20	40	7	1,0	0,057
1135-0131/004	17	25	58	7		0,114
1135-0143/004	26	36	70	12		0,147

Пример условного обозначения упора размерами d = 6 мм, L = 12 мм:

Упор 1135-0101/004 ГОСТ 26400-84

ГОСТ 26400-84. Инструмент для холодновысадочных автоматов. Пуансоны предварительные с заталкивателем. Конструкция и размеры

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

25.12.1989 № 4080)

5.1 Материал — сталь У8А по ГОСТ 1435-74.

5.2 Твердость — HRC_{\text{э}} 53... 57.

6.1 Материал — сталь У8А по ГОСТ 1435-74.

6.2 Твердость — HRC_{\text{э}} 53... 57.
