ГОСТ 26266-90. Государственный стандарт Союза ССР. Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования

(утв. и введен в действие Постановлением Госстандарта СССР от 26.02.90 № 282)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 26266-90"]:::rst
  click n0 "https://bukva.ai/docs/gost-26266-90" "ГОСТ 26266-90. Государственный стандарт Союза ССР. Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования (утв. и введен в действие Постановлением Гос"
  n1["ГОСТ Р 55725-2013"]:::doc
  click n1 "https://bukva.ai/docs/gost-r-55725-2013" "ГОСТ Р 55725-2013. Национальный стандарт Российской Федерации. Контроль неразрушающий. Преобразователи ультразвуковые пьезоэлектрические. Общие технические требования (утв. и введе"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 26 февраля 1990 г. № 282

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ

ПРЕОБРАЗОВАТЕЛИ УЛЬТРАЗВУКОВЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Non-destructive testing. Ultrasonic transducers. General technical requirements

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством электротехнической промышленности и приборостроения СССР.

Разработчики: Л.М. Кушкулей (руководитель темы), канд. физ.-мат. наук; Б.Л. Зайцев.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.02.90 № 282.

3. Срок первой проверки — 1993 г.

Периодичность проверки — 5 лет.

4. Взамен ГОСТ 26266-84.

5. Ссылочные нормативно-технические документы

Настоящий стандарт распространяется на ультразвуковые пьезоэлектрические преобразователи (далее — ПЭП), имеющие рабочую область частот в диапазоне от 0,16 до 30 МГц и предназначенные для работы в составе ультразвуковых приборов неразрушающего контроля (далее — УПНК) при эхо- и теневом методах контроля с помощью объемных (продольных и сдвиговых) ультразвуковых волн.

Стандарт не распространяется на ПЭП с коэффициентом преобразования K_{UU} менее минус 60 дБ или с импульсным коэффициентом преобразования K_{UU}^{\text{и}} менее минус 80 дБ, на ПЭП, предназначенные для контроля физико-механических свойств материалов и изделий, а также на ПЭП, изготовляемые как нестандартизованные средства измерений по ГОСТ 8.326-78.

Термины, применяемые в настоящем стандарте, и пояснения к ним приведены в Приложении 1.

1. Классификация

1.1 По отношению к объекту контроля ПЭП подразделяют на:

ПЭП общего назначения;

специализированные ПЭП;

по способу осуществления акустического контакта ПЭП подразделяют на:

контактные;

иммерсионные;

контактно-иммерсионные;

бесконтактные;

по направлению ввода упругих колебаний в исследуемый объект ПЭП подразделяют на:

прямые;

наклонные;

комбинированные;

по конструктивному исполнению ПЭП подразделяют на:

совмещенные;

раздельно-совмещенные;

раздельные;

по форме рабочей поверхности ПЭП подразделяют на:

плоские;

неплоские;

по расхождению акустического пучка ПЭП подразделяют на:

фокусирующие;

нефокусирующие.

1.2 Тип ПЭП определяют сочетанием перечисленных в п. 1.1 признаков.

Каждому типу ПЭП соответствует условное обозначение, структура которого приведена в Приложении 2.

2. Технические требования

2.1. ПЭП должны быть изготовлены в соответствии с требованиями настоящего стандарта и технических условий на ПЭП конкретного типа по рабочим чертежам, утвержденным в установленном порядке.

2.2 Основные показатели ПЭП общего назначения приведены в табл. 1.

Примечания. 1. Значение в скобках допускается устанавливать по требованию заказчика.

2. Конкретные значения отклонения точки ввода для ПЭП, предназначенных для работы с дефектоскопами первой группы, устанавливают в технических условиях на ПЭП конкретного типа.

3. Для ПЭП, имеющих несколько частот и (или) углов ввода, требования могут распространяться на одну из номинальных частот и (или) углов ввода, установленных в технических условиях на ПЭП конкретного типа.

2.3. Отклонения частот f_{UU},f_{\text{э}} от номинальных значений следует выбирать из ряда: \pm (1,0; 2,0; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 9,0; 10,0)%, по требованию потребителя \pm (15,0; 20,0)%.

2.4. Отклонения коэффициента преобразования K_{UU},K_{UU}^{\text{и}} от номинального значения следует выбирать из ряда: \pm (2,0; 4,0; 6,0; 8,0; 10,0; 12,0; 14,0) дБ.

Допускается устанавливать K_{UU},K_{UU}^{\text{и}} в виде минимальных значений.

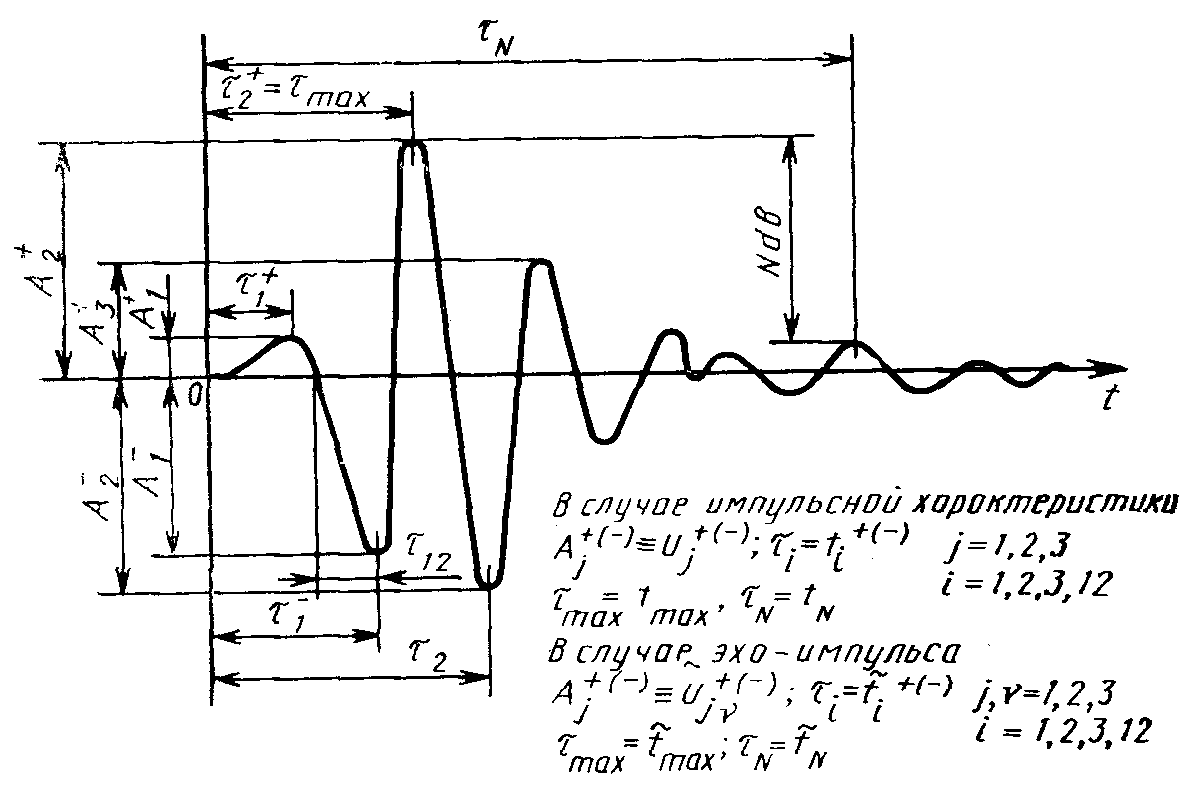

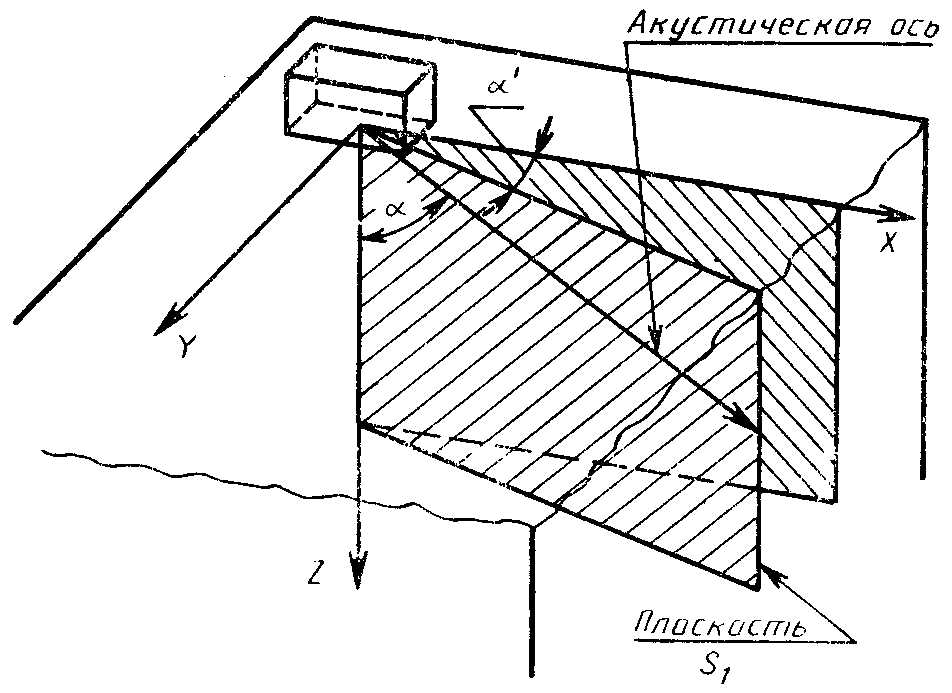

2.5. Отклонения угла ввода \alpha(\alpha') от номинального значения для ПЭП с частотой f_{UU}(f_{\text{э}}) \geq 1\text{МГц} следует выбирать из ряда: \pm (1,0; 1,5; 2,0; 2,5; 3,0)°, по требованию потребителя \pm (4,0; 5,0)°.

2.6. Отклонения положения точки ввода следует выбирать из ряда: \pm (0,5; 1,0) мм, по требованию потребителя \pm (1,5; 2,0; 3,0; 4,0) мм.

2.7. Требования к остальным показателям, приведенным в Приложении 3, устанавливают в технических условиях на ПЭП конкретного типа.

2.8 Требования к конструкции

2.8.1. На боковой плоской поверхности наклонных ПЭП, для которых установлен параметр \Delta l , предназначенных для ручного контроля, должна быть нанесена метка или шкала для обозначения точки ввода. Если длина боковой плоской поверхности более 20 мм, то на нее должна быть нанесена шкала с ценой деления 1 мм.

2.8.2. На ПЭП, предназначенные для ручного контроля, должна быть нанесена маркировка согласно Приложению 2.

Маркировка и покрытие ПЭП должны быть стойкими к износу и воздействию контактных жидкостей.

2.8.3. Конструкция ПЭП совместно с УПНК должна соответствовать общим эргономическим требованиям ГОСТ 22269.

2.9. В технических условиях на ПЭП конкретного типа должны быть установлены размеры рабочей поверхности, габаритные размеры и масса ПЭП и при необходимости — установочные размеры и требования к базовым поверхностям и специальным маркировкам, обеспечивающим однозначную ориентацию ПЭП при измерении их параметров (характеристик).

2.10. Требования к устойчивости ПЭП к индустриальным радиопомехам, внешним воздействиям и электробезопасности должны соответствовать требованиям, установленным в стандартах и технических условиях на УПНК, для работы с которыми предназначен данный ПЭП.

2.11 Требования к надежности

2.11.1 В технических условиях на ПЭП конкретного типа устанавливают:

для восстанавливаемых ПЭП:

среднюю наработку на отказ;

средний срок службы;

среднее время восстановления работоспособного состояния;

для невосстанавливаемых ПЭП:

среднюю наработку до отказа;

средний срок службы.

Критерии отказа и предельного состояния устанавливают в технических условиях на ПЭП конкретного типа.

2.12. Средний уровень звукового давления или колебательная скорость или интенсивность ультразвука в зоне контакта ПЭП с телом оператора должны соответствовать ГОСТ 12.1.001 и не должны превышать соответственно 110 дБ, 1,6 \cdot 10^{- 2}\text{м}/\text{с} и 0,1 Вт/см2.

2.13. Номенклатура показателей ПЭП общего назначения, предназначенных для работы с дефектоскопами 1, 2 и 3-й групп и толщиномерами с использованием эхометода контроля, которые необходимы при разработке технических заданий и технических условий на ПЭП конкретного типа, приведена в Приложении 3.

2.14. Номенклатура показателей ПЭП, предназначенных для работы с использованием теневого метода контроля, с дефектоскопами 4 группы, со структуроскопами, а также специализированных ПЭП, предназначенных для работы с дефектоскопами и толщиномерами, устанавливается по требованию потребителя в технических условиях на ПЭП конкретного типа из приведенных в Приложении 3.

Таблица 2

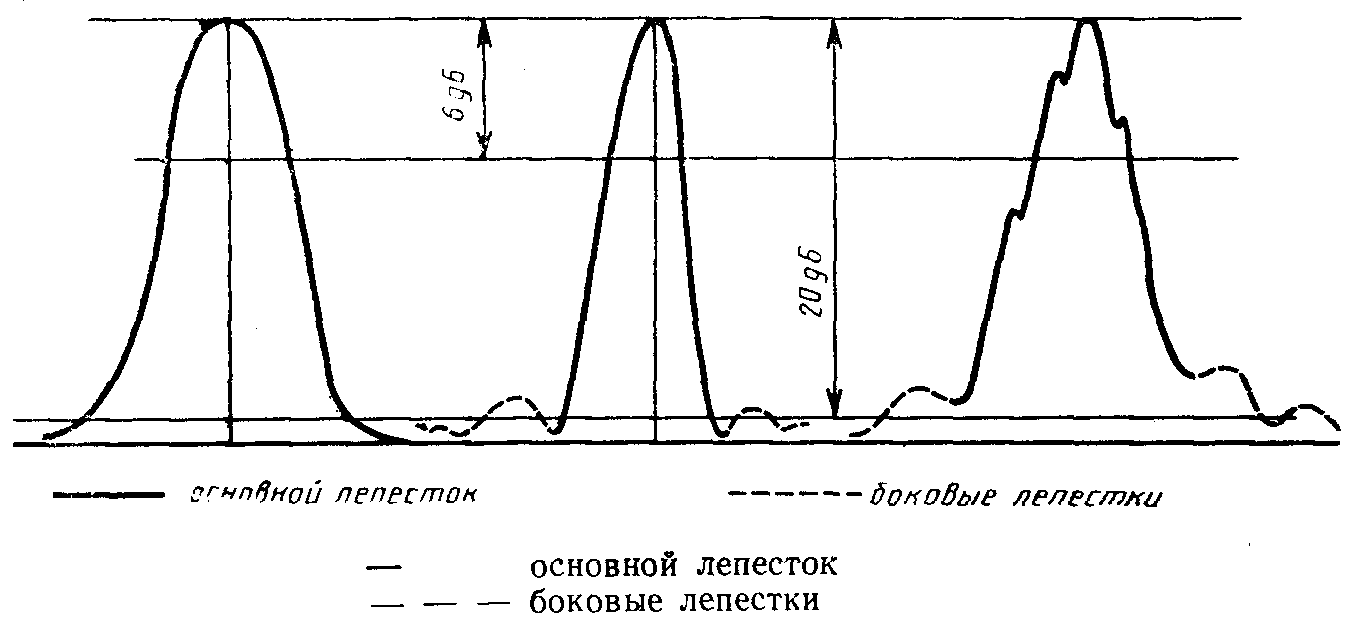

Примеры определения основного лепестка диаграммы направленности

Черт. 2

Черт. 3

Обязательное

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПЭП

X X X X X XX XX XX XXX

1. Пример условного обозначения ПЭП контактного, наклонного, совмещенного, номинальной частотой 2,5 МГц, углом ввода 35°, порядковым номером модели 001:

Примечание. Примеры условного обозначения специальной дополнительной характеристики ПЭП: T120 — максимальная температура контролируемого объекта — 120 °С; КН — керамическая защита, нормальное исполнение корпуса; ММ — миниатюрное исполнение корпуса.

2. Цвет маркировки устанавливают в зависимости от номинальных значений частот f_{UU},f_{\text{э}} :

f_{UU}(f_{\text{э}})>14,5\text{МГц } - \text{желтый}.

3. В условных обозначениях ПЭП с переменными углом ввода и (или) частотой или имеющих несколько номинальных частот и (или) углов ввода вместо номинальных значений этих параметров указывают граничные значения диапазона их изменений.

4. Для ПЭП с переменной частотой или имеющих несколько номинальных частот цвет маркировки должен соответствовать наибольшей из частот.

5. При недостатке места допускается на ПЭП конкретного типа приводить сокращенную маркировку, форма которой устанавливается в технических условиях на ПЭП.

Таблица 3

Примечания. 1. Знак «+» означает применяемость, «-» — неприменяемость и « \pm » — ограниченную применяемость соответствующего показателя для ПЭП общего назначения.

2. Для ПЭП с \Delta f_{UU(UI)/fUU(UI)} \geq 0,5 допускается не устанавливать требования к f_{UU(UI)} , ее отклонению от номинального значения и \Delta f_{UU(UI)} . В этом случае должно быть установлено требование к \beta_{UU(UI)} в рабочей области частот.
