от 25 апреля 1984 г. № 1434

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЛЬСЫ ОСТРЯКОВЫЕ ОР75

РАЗМЕРЫ

Switch point rails OP75. Dimensions

Постановлением Государственного комитета СССР по стандартам от 13 июля 1984 г. № 2490 срок действия установлен с 01.01.1986 до 01.01.1991; в части исполнения 1 — с 01.01.1988.

Разработан Министерством путей сообщения.

Исполнители: Н.Н. Елсаков; Т.И. Кузнецова; Ю.Н. Петров; В.П. Демидов; С.О. Сурин; Т.А. Демидова; К.С. Исаев; В.Д. Черников; В.Г. Альбрехт; Н.Н. Путря; Б.Э. Глюзберг; В.Г. Донец; В.Д. Нестеров; Н.Ф. Левченко; В.Ф. Коваленко; Ю.М. Таптыгин; А.Н. Жученко; Л.И. Иванисенко.

Внесен Министерством путей сообщения — Зам. министра С.А. Пашинин;

Министерством черной металлургии СССР — Зам. министра А.Ф. Борисов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25 апреля 1984 г. № 1434.

1. Настоящий стандарт распространяется на остряковые рельсы ОР75 (далее — рельсы), применяемые в конструкциях верхнего строения железнодорожного пути.

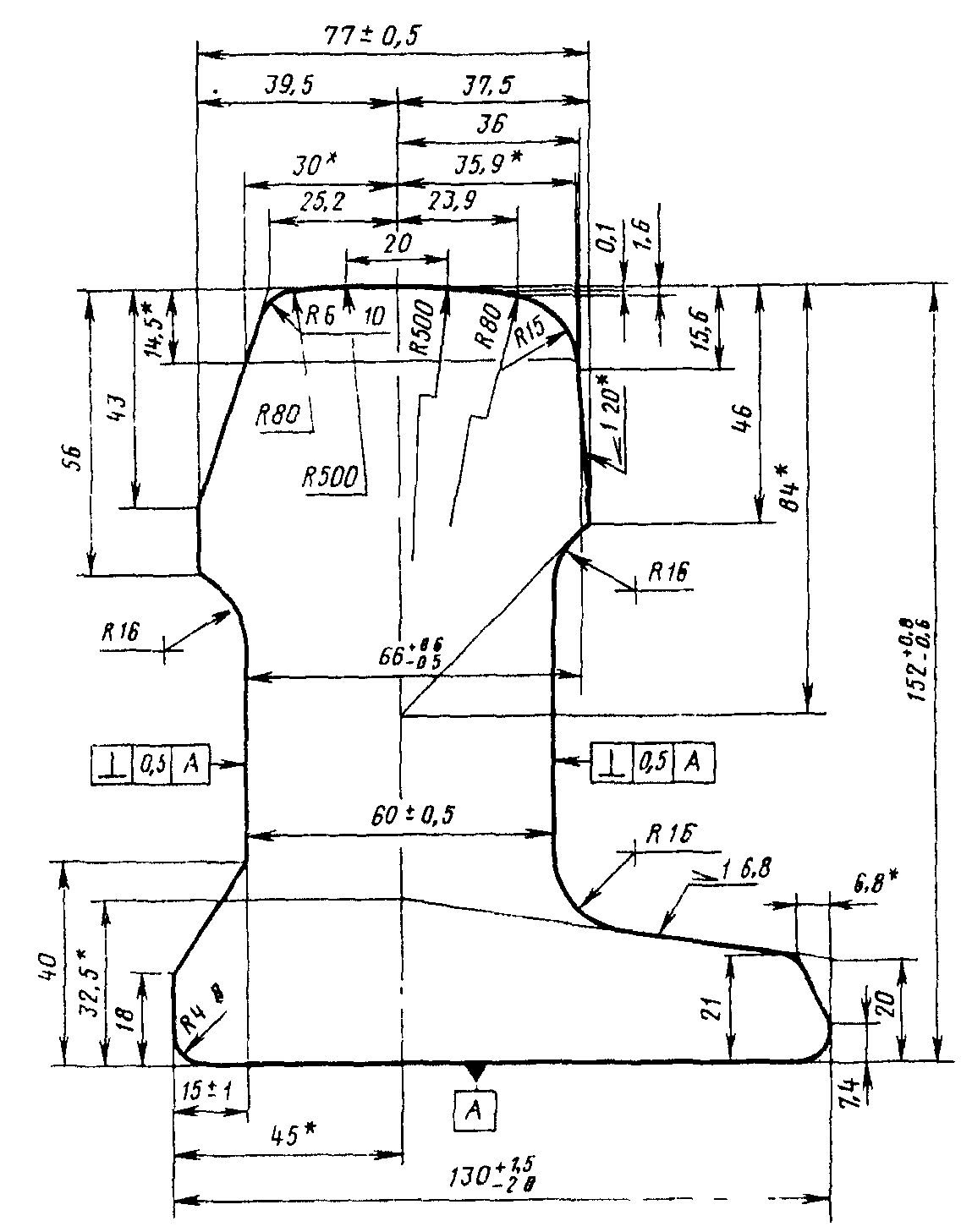

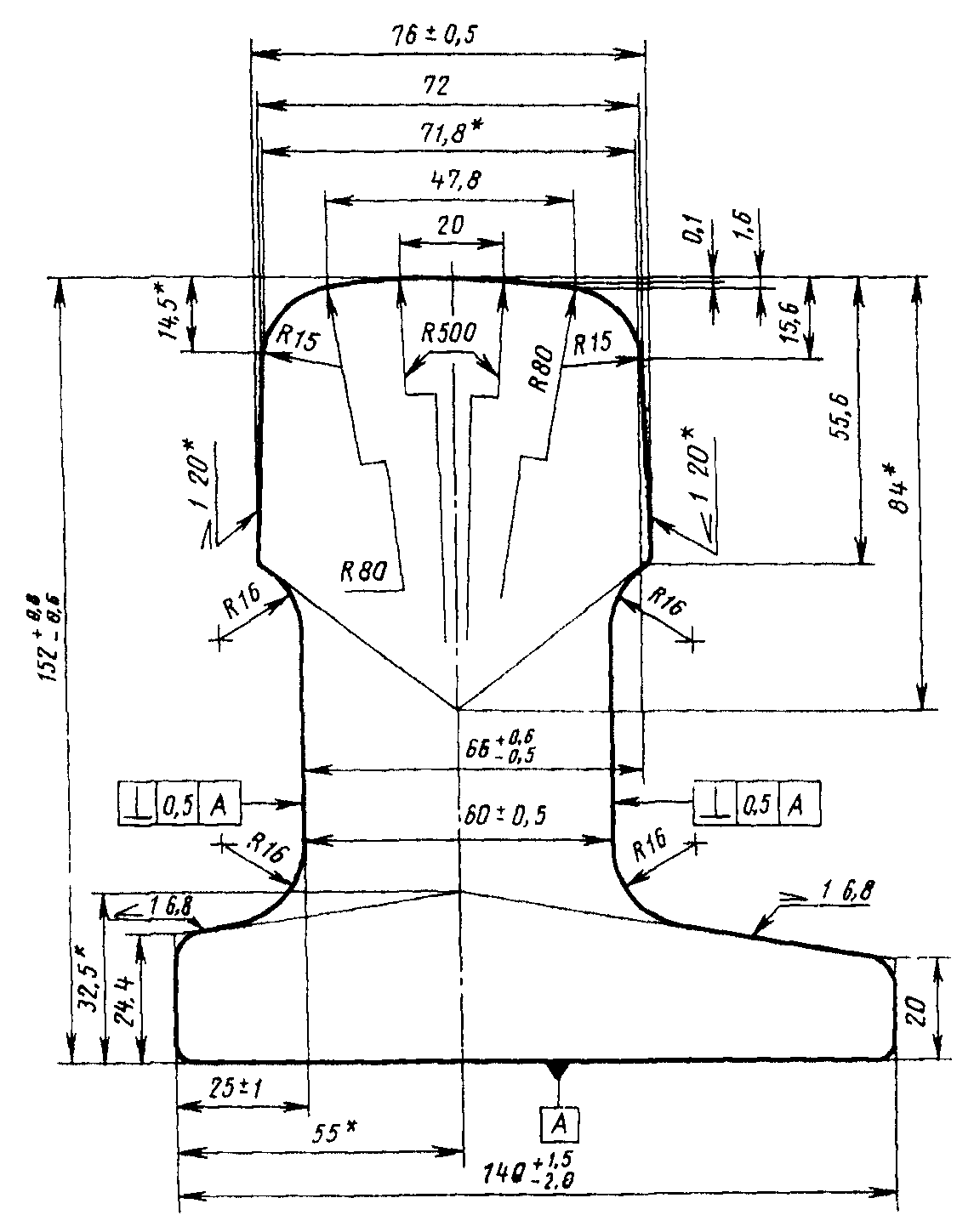

2. Исполнения и размеры поперечного сечения рельсов должны соответствовать указанным на черт. 1 или 2.

<*> Размеры для справок.

<*> Размеры для справок.

Расчетные данные рельсов приведены в справочном Приложении.

Условное обозначение острякового рельса ОР75 исполнения 1:

То же, исполнения 2:

3. Радиусы закруглений, не указанные на черт. 1 и 2, должны быть 2 — 6 мм.

4. Размеры с неуказанными предельными отклонениями обеспечивают инструментом и в готовых рельсах не контролируют.

5. Предельные отклонения выпуклости головки рельсов при измерении по оси симметрии не должны быть более +/- 0,5 мм.

6. Вогнутость подошвы рельсов не допускается.

Равномерная выпуклость подошвы по отношению к ее краям не должна быть более 0,5 мм.

7. Длина рельсов должна соответствовать указанной в заказе или быть кратной ей, но не должна превышать 25 м.

Предельные отклонения по длине рельсов с двумя фрезерованными торцами не должны превышать на каждый кратный отрезок рельса

+/- 4 мм — для рельсов длиной до 10 м;

+/- 6 мм — « » « свыше 10 м.»

Для рельсов с нефрезерованными торцами предельное отклонение по длине не должно превышать плюс 0,8% номинального значения длины.

8. Соответствие профиля поперечного сечения рельсов размерам, установленным настоящим стандартом, должно определяться шаблонами, согласованными с инспекцией МПС.

Измерения следует проводить на расстоянии не менее 250 мм от торцов контролируемого рельса.

9. Технические требования — по ГОСТ 9960-74.

<*> Теоретическая масса рельса определена исходя из номинальных размеров их поперечного сечения и плотности стали 7830 кг/м3.
