ГОСТ 25789-83 (СТ СЭВ 3728-82, СТ СЭВ 3729-82). Ключи гаечные торцовые с внутренним шестигранником двусторонние. Основные размеры
(утв. Постановлением Госстандарта СССР от 18.05.1983 № 2250)
от 18 мая 1983 г. № 2250
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛЮЧИ ГАЕЧНЫЕ ТОРЦОВЫЕ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ДВУСТОРОННИЕ
Double-head hexagon socket wrenches. Basic dimensions
ГОСТ 25789-83 (СТ СЭВ 3728-82, СТ СЭВ 3729-82)
Постановлением Государственного комитета СССР по стандартам от 18 мая 1983 г. № 2250 срок введения установлен с 01.01.1985.
Разработан Министерством станкостроительной и инструментальной промышленности.
Исполнители: Г.А. Астафьева, А.М. Краснощекова.
Внесен Министерством станкостроительной и инструментальной промышленности.
1. Настоящий стандарт распространяется на двусторонние прямые торцовые гаечные ключи с внутренним шестигранником общего назначения, изготовляемые для нужд народного хозяйства и для экспорта.
Стандарт полностью соответствует СТ СЭВ 3728-82 и СТ СЭВ 3729-82.
2. Ключи должны изготовляться исполнений:

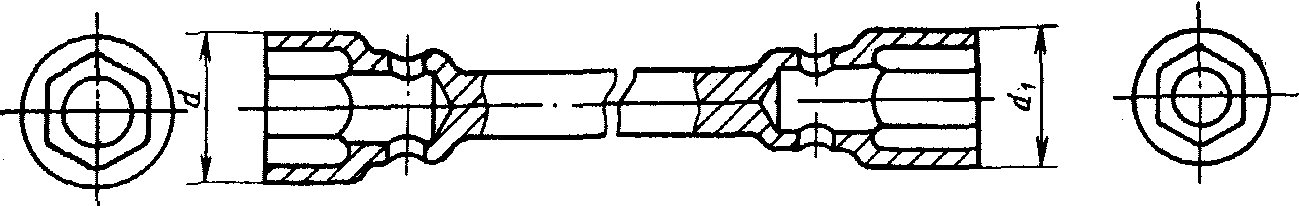

3. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.
Примечание. Чертеж не определяет конструкцию ключей.
| Обозначение | Применяемость | Исполнение | Размеры зевов S x S 1 2 | d = e | d = e 1 1 | d , 2 не менее | l, не менее | t 1 | t 2 | Длина присоединительного воротка (для справок) |
| Не более | Не менее | |||||||||
| 7812-1481 | 1 | 4 x 5 | 8,0 | 9,5 | 5,0 | 80 | 2,0 | 2,5 | 115 | |
| 7812-1482 | 2 | |||||||||
| 7812-1483 | 1 | 5 x 5,5 | 9,5 | 10,0 | 2,5 | 3,0 | ||||
| 7812-1484 | 2 | |||||||||
| 7812-1485 | 1 | 5,5 x 7 | 10,0 | 11,5 | 5,3 | 3,0 | 4,0 | 125 | ||
| 7812-1486 | 2 | |||||||||
| 7812-1487 | 1 | 6 x 7 | 11,0 | 3,5 | ||||||
| 7812-1488 | 2 | |||||||||
| 7812-1489 | 1 | 7 x 8 | 11,5 | 13,0 | 6,3 | 95 | 4,0 | 5,0 | 160 | |
| 7812-1491 | 2 | |||||||||
| 7812-1492 | 1 | 8 x 9 | 13,0 | 15,0 | 5,0 | 6,0 | ||||
| 7812-1493 | 2 | |||||||||
| 7812-1494 | 1 | 8 x 10 | 16,0 | |||||||
| 7812-1495 | 2 | |||||||||
| 7812-1496 | 1 | 10 x 11 | 16,0 | 17,0 | 105 | 6,0 | 7,0 | |||
| 7812-1497 | 2 | |||||||||
| 7812-1498 | 1 | 10 x 12 | 19,0 | 8,0 | ||||||
| 7812-1499 | 2 | |||||||||
| 7812-1501 | 1 | 11 x 13 | 17,0 | 20,5 | 8,5 | 7,0 | ||||
| 7812-1502 | 2 | |||||||||
| 7812-1503 | 1 | 12 x 13 | 19,0 | 8,0 | ||||||
| 7812-1504 | 2 | |||||||||
| 7812-1505 | 1 | 12 x 14 | 21,5 | 10,0 | 180 | |||||
| 7812-1506 | 2 | |||||||||
| 7812-1507 | 1 | 13 x 14 | 20,5 | |||||||
| 7812-1508 | 2 | |||||||||
| 7812-1509 | 1 | 13 x 15 | 23,0 | |||||||
| 7812-1511 | 2 | |||||||||
| 7812-1512 | 1 | 13 x 16 | 24,5 | 10,5 | 115 | |||||
| 7812-1513 | 2 | |||||||||
| 7812-1514 | 1 | 13 x 17 | 26,0 | 200 | ||||||
| 7812-1515 | 2 | |||||||||
| 7812-1516 | 1 | 15 x 16 | 23,0 | 24,5 | 10,0 | |||||
| 7812-1517 | 2 | |||||||||
| 7812-1518 | 1 | 16 x 17 | 24,5 | 26,0 | ||||||
| 7812-1519 | 2 | |||||||||
| 7812-1521 | 1 | 16 x 18 | 27,0 | 12,5 | 12,0 | 250 | ||||
| 7812-1522 | 2 | |||||||||
| 7812-1523 | 1 | 17 x 19 | 26,0 | 28,5 | ||||||
| 7812-1524 | 2 | |||||||||
| 7812-1525 | 1 | 18 x 19 | 27,0 | 12,0 | ||||||
| 7812-1526 | 2 | |||||||||
| 7812-1527 | 1 | 18 x 21 | 27,0 | 30,5 | 12,5 | 120 | 12,0 | 14,0 | ||
| 7812-1528 | 2 | |||||||||
| 7812-1529 | 1 | 19 x 22 | 28,5 | 32,0 | ||||||
| 7812-1531 | 2 | |||||||||
| 7812-1532 | 1 | 19 x 24 | 34,5 | 14,5 | 135 | 16,0 | ||||
| 7812-1533 | 2 | |||||||||
| 7812-1534 | 1 | 21 x 22 | 30,5 | 32,0 | 12,5 | 14,0 | 14,0 | |||
| 7812-1535 | 2 | |||||||||
| 7812-1536 | 1 | 21 x 24 | 34,5 | 14,5 | 16,0 | |||||
| 7812-1537 | 2 | |||||||||
| 7812-1538 | 1 | 22 x 24 | 32,0 | 16,0 | 320 | |||||
| 7812-1539 | 2 | |||||||||
| 7812-1541 | 1 | 24 x 27 | 34,5 | 38,5 | 16,0 | 18,0 | ||||
| 7812-1542 | 2 | |||||||||
| 7812-1543 | 1 | 24 x 30 | 42,0 | 16,5 | 20,0 | 360 | ||||
| 7812-1544 | 2 | |||||||||
| 7812-1545 | 1 | 27 x 30 | 38,5 | 155 | 18,0 | |||||
| 7812-1546 | 2 | |||||||||
| 7812-1547 | 1 | 27 x 32 | 45,0 | 22,0 | ||||||
| 7812-1548 | 2 | |||||||||
| 7812-1549 | 1 | 30 x 32 | 42,0 | 20,0 | ||||||
| 7812-1551 | 2 | |||||||||
| 7812-1552 | 1 | 30 x 34 | 48,0 | 24,0 | 450 | |||||
| 7812-1553 | 2 | |||||||||
| 7812-1554 | 1 | 30 x 36 | 50,0 | 18,5 | ||||||
| 7812-1555 | 2 | |||||||||
| 7812-1556 | 1 | 32 x 34 | 45,0 | 48,0 | 16,5 | 24,0 | ||||
| 7812-1557 | 2 | |||||||||
| 7812-1558 | 1 | 32 x 36 | 45,0 | 50,0 | 18,5 | 155 | 22,0 | 24,0 | ||
| 7812-1559 | 2 | |||||||||
| 7812-1561 | 1 | 34 x 36 | 48,0 | |||||||
| 7812-1562 | 2 | |||||||||
| 7812-1563 | 1 | 36 x 41 | 50,0 | 57,0 | 175 | 24,0 | 27,0 | |||
| 7812-1564 | 2 | |||||||||
| 7812-1565 | 1 | 41 x 46 | 57,0 | 63,0 | 21,0 | 180 | 27,0 | 30,0 | 500 | |
| 7812-1566 | 2 | |||||||||
| 7812-1567 | 1 | 46 x 50 | 63,0 | 69,0 | 190 | 30,0 | 33,0 | |||
| 7812-1568 | 2 | |||||||||
| 7812-1569 | 1 | 50 x 55 | 69,0 | 75,0 | 26,0 | 210 | 33,0 | 36,0 | 560 | |
| 7812-1571 | 2 | |||||||||
| 7812-1572 | 1 | 55 x 60 | 75,0 | 81,0 | 240 | 36,0 | 39,0 | |||
| 7812-1573 | 2 | |||||||||
| 7812-1574 | 1 | 65 x 70 | 88,0 | 94,0 | 34,0 | 280 | 42,0 | 45,0 | 630 | |
| 7812-1575 | 2 | |||||||||
| 7812-1576 | 1 | 75 x 80 | 101,0 | 108,0 | 50,0 | 50,0 | ||||
| 7812-1577 | 2 | |||||||||
4. Ключи должны изготовляться двух степеней точности по ГОСТ 2838-80: повышенной и нормальной.
Пример условного обозначения ключа с размерами зевов 13 x 17 мм исполнения 1 повышенной точности П, группы прочности Д с хромовым покрытием толщиной 9 мкм:
То же, исполнения 2, группы прочности А
Ключ 7812-1515 ПАХ 9 ГОСТ 25789-83
5. Технические условия — по ГОСТ 25790-83.
