ГОСТ 25788-83 (СТ СЭВ 3730-82, СТ СЭВ 3753-82). Ключи гаечные торцовые с внутренним шестигранником изогнутые. Основные размеры

(утв. Постановлением Госстандарта СССР от 18.05.1983 № 2249)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ ТОРЦОВЫЕ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ИЗОГНУТЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

Bent hexagon socket wrenches. Basic dimensions

ГОСТ 25788-83 (СТ СЭВ 3730-82, СТ СЭВ 3753-82)

Группа Г24

ОКП 39 2654

Постановлением Государственного комитета СССР по стандартам от 18 мая 1983 г. № 2249 срок введения установлен с 01.01.1985.

Разработан Министерством станкостроительной и инструментальной промышленности.

Исполнители: Г.А. Астафьева, А.М. Краснощекова.

Внесен Министерством станкостроительной и инструментальной промышленности.

Зам. министра Н.А. Паничев.

1. Настоящий стандарт распространяется на изогнутые торцовые гаечные ключи с внутренним шестигранником общего назначения, изготавливаемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 3730-82 и СТ СЭВ 3753-82.

2. Ключи должны изготовляться типов:

1 — односторонние;

2 — двусторонние.

3. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.

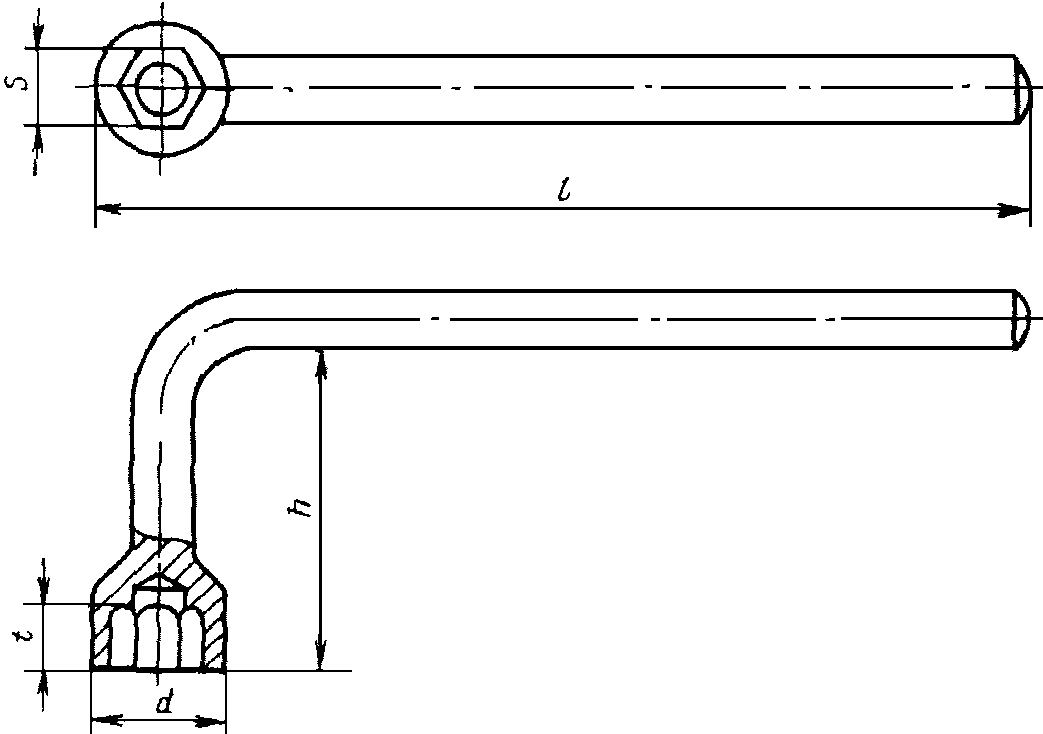

Тип 1

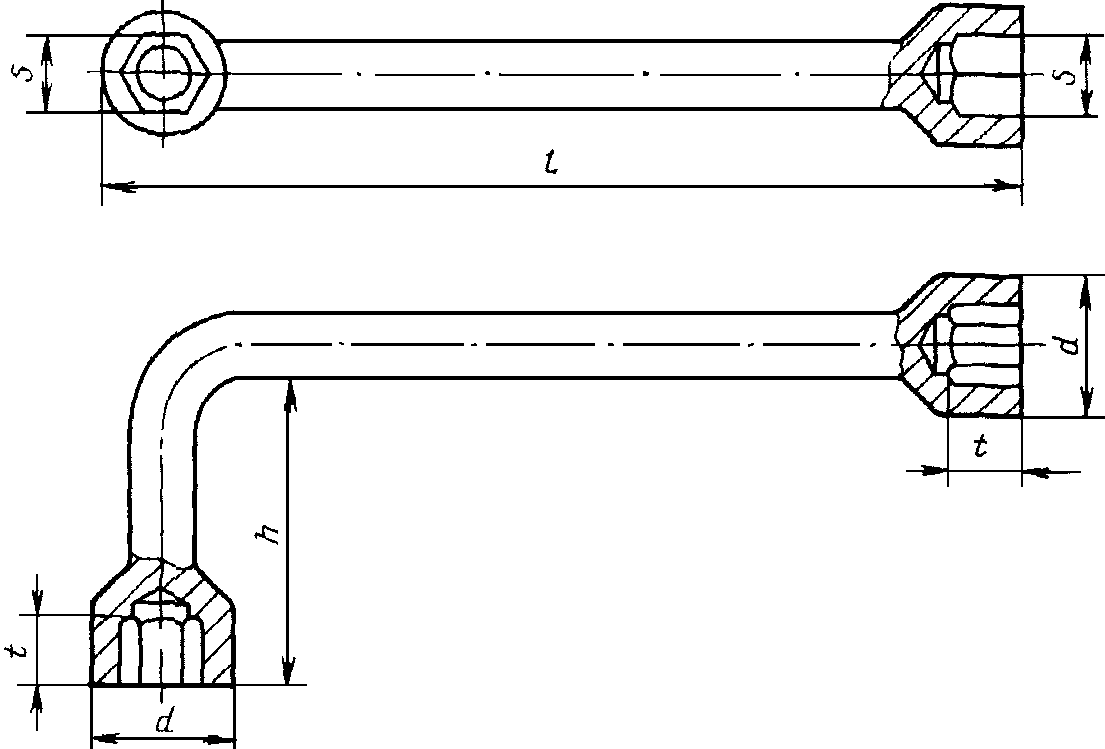

Тип 2

Примечание. Чертеж не определяет конструкцию ключей.

мм

Обозначение	Применяемость	Тип	S	d, не более	h, не менее	l (пред. откл. +/- 10)	t, не менее
7812-1591		1	4	8,0	35	150	2,0
7812-1592		2	4 x 4
7812-1593		1	5	9,5			2,5
7812-1594		2	5 x 5
7812-1595		1	5,5	10,0			3,0
7812-1596		2	5,5 x 5,5
7812-1597		1	6	11,0			3,5
7812-1598		2	6 x 6
7812-1599		1	7	11,5			4,0
7812-1601		2	7 x 7
7812-1602		1	8	13,0			5,0
7812-1603		2	8 x 8
7812-1604		1	9	15,0
7812-1605		2	9 x 9
7812-1606		1	10	16,0			6,0
7812-1607		2	10 x 10
7812-1608		1	11	17,0			7,0
7812-1609		2	11 x 11
7812-1611		1	12	19,0			8,0
7812-1612		2	12 x 12
7812-1613		1	13	20,5		160
7812-1614		2	13 x 13
7812-1615		1	14	21,5			10,0
7812-1616		2	14 x 14
7812-1617		1	15	23,0		170
7812-1618		2	15 x 15
7812-1619		1	16	24,5	45	180
7812-1621		2	16 x 16
7812-1622		1	17	26,0	45
7812-1623		2	17 x 17
7812-1624		1	18	27,0	51	190	12
7812-1625		2	18 x 18
7812-1626		1	19	28,5
7812-1627		2	19 x 19
7812-1628		1	21	30,5	55	210	14
7812-1629		2	21 x 21
7812-1631		1	22	32,0
7812-1632		2	22 x 22
7812-1633		1	24	34,5	66	220	16
7812-1634		2	24 x 24
7812-1635		1	27	38,5	75	250	18
7812-1636		2	27 x 27
7812-1637		1	30	42,0	85	280	20
7812-1638		2	30 x 30
7812-1639		1	32	45,0		300	22
7812-1641		2	32 x 32
7812-1642		1	34	48,0			24
7812-1643		2	34 x 34
7812-1644		1	36	50,0	95	320
7812-1645		2	36 x 36
7812-1646		1	41	57,0	105	340	27
7812-1647		2	41 x 41
7812-1648		1	46	63,0	120	380	30
7812-1649		2	46 x 46
7812-1651		1	50	69,0	125	400	33
7812-1652		2	50 x 50				32
7812-1653		1	55	75,0	135	450	36

4. Ключи должны изготовляться двух степеней точности по ГОСТ 2838-80: повышенной и нормальной.

Пример условного обозначения ключа с размером зева S = 10 мм типа I повышенной точности П, группы прочности B с хромовым покрытием толщиной 9 мкм:

То же, типа 2:

Ключ 7812-1607 ПВХ 9 ГОСТ 25788-83

5. Технические требования — по ГОСТ 25790-83.

---
