ГОСТ 25787-83 (СТ СЭВ 3751-82, СТ СЭВ 3752-82). Ключи гаечные торцовые с внутренним шестигранником односторонние. Основные размеры

Государственный комитет СССР по стандартам · № ГОСТ 25787-83Действующий акт

(утв. Постановлением Госстандарта СССР от 18.05.1983 № 2248)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 18 мая 1983 г. № 2248

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ ТОРЦОВЫЕ С ВНУТРЕННИМ ШЕСТИГРАННИКОМ ОДНОСТОРОННИЕ

ОСНОВНЫЕ РАЗМЕРЫ

Single-head hexagon socket wrenches. Basic dimensions

ГОСТ 25787-83 (СТ СЭВ 3751-82, СТ СЭВ 3752-82)

Группа Г24

ОКП 39 2654

Постановлением Государственного комитета СССР по стандартам от 18 мая 1983 г. № 2248 срок введения установлен с 01.01.1985.

Разработан Министерством станкостроительной и инструментальной промышленности.

Исполнители: Г.А. Астафьева, А.М. Краснощекова.

Внесен Министерством станкостроительной и инструментальной промышленности.

Зам. министра Н.А. Паничев.

1. Настоящий стандарт распространяется на односторонние прямые торцовые гаечные ключи с внутренним шестигранником общего назначения, изготавливаемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 3751-82 и СТ СЭВ 3752-82.

2. Ключи должны изготовляться исполнений:

1 — трубчатые;

2 — стержневые.

3. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.

Исполнение 1

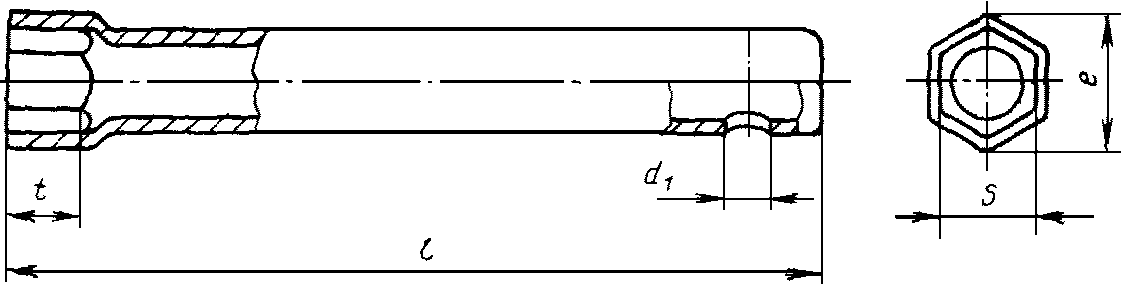

рис. 1

Исполнение 2

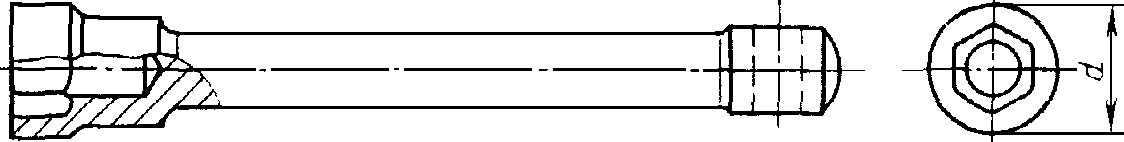

рис. 2

Примечание. Чертеж не определяет конструкцию ключей.

мм

ОбозначениеПрименяемостьИсполнениеSd = e, не болееd 1 не менееl, не менееt, не менееДлина присоединительного воротка (для справок)
7812-140123,26,03,5751,6115
7812-140214,08,05,02,0
7812-14032
7812-140415,09,52,5
7812-14052
7812-140615,510,05,33,0
7812-14072
7812-140816,011,03,5125
7812-14092
7812-141117,011,54,0
7812-14122
7812-141318,013,06,35,0160
7812-14142
7812-1415110,016,0956,0
7812-14162
7812-1417111,017,06,3957,0
7812-14182
7812-1419112,019,08,51058,0180
7812-14212
7812-1422113,020,5
7812-14232
7812-1424114,021,510,0
7812-14252
7812-1426115,023,0120
7812-14272
7812-1428116,024,510,5
7812-14292
7812-1431117,026,0200
7812-14322
7812-1433118,027,012,512,0250
7812-14342
7812-1435119,028,5
7812-14362
7812-1437121,030,514,0
7812-14382
7812-1439122,032,0
7812-14412
7812-1442124,034,514,513516,0320
7812-14432
7812-1444127,038,518,0
7812-14452
7812-1446130,042,016,515520,0360
7812-14472
7812-1448132,045,016,522,0
7812-14492
7812-1451134,048,017524,0450
7812-14522
7812-1453136,050,018,5
7812-14542
7812-1455141,057,027,0
7812-14562
7812-1457146,063,021,019030,0500
7812-14582
7812-1459150,069,033,0
7812-14612
7812-1462155,075,026,021036,0560
7812-14632
7812-1464160,081,039,0
7812-14652
7812-1466265,088,034,024042630
7812-1467270,094,045
7812-1468275,0101,028050

4. Ключи должны изготовляться двух степеней точности по ГОСТ 2838-80: повышенной и нормальной.

Пример условного обозначения ключа с размером зева S = 13 мм исполнения 1, повышенной точности П, группы прочности Д, с хромовым покрытием толщиной 9 мкм:

Ключ 7812-1422 ПДХ 9 ГОСТ 25787-83

То же, исполнения 2, группы прочности А:

Ключ 7812-1423 ПАХ 9 ГОСТ 25787-83

5. Технические условия — по ГОСТ 25790-83.
