от 14 апреля 1983 г. № 1845

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЕЙМА РУЧНЫЕ БУКВЕННЫЕ И ЦИФРОВЫЕ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Letter and numerical hand stamps. Types and basic dimensions

1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: Г.А. Астафьева, Т.П. Темчина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.04.1983 № 1845.

3. Срок проверки — 1994 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 15999-70 (в части разд. 1).

5. Ссылочные нормативно-технические документы

6. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в январе 1989 г. (ИУС 4-89).

1. Настоящий стандарт распространяется на ручные клейма для нанесения букв и цифр с высотой шрифта от 2 до 12 мм на металлические и неметаллические поверхности изделий, изготовляемые для нужд народного хозяйства и экспорта.

Стандарт не распространяется на поверительные клейма.

2. Буквенные и цифровые клейма должны изготовляться типов:

• стальные;
• со вставками из твердого сплава.

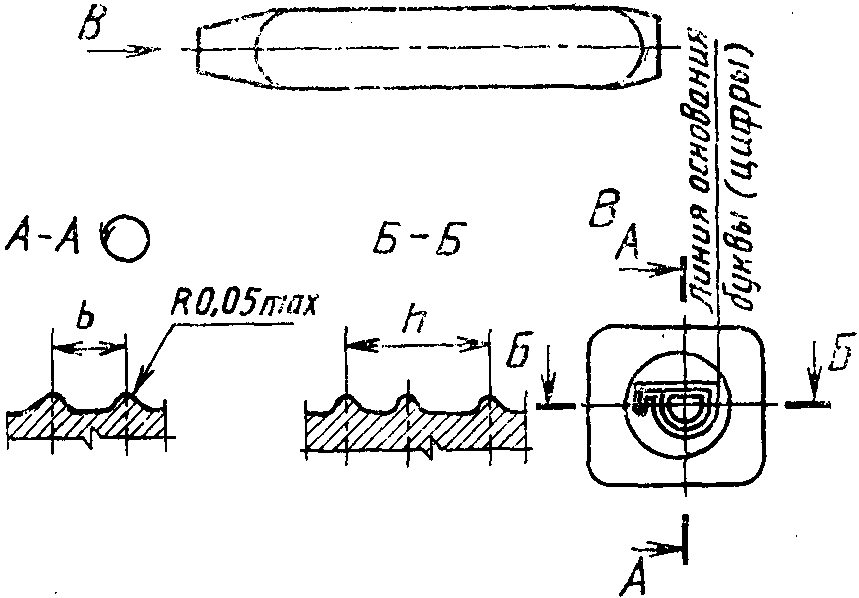

3. Основные размеры клейм должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 1).

Примечание. Торец рабочей части клейм допускается изготовлять квадратным с размером стороны, равным d.

4. Шрифт — по ГОСТ 26.020-80.

5. Комплект буквенных клейм должен состоять из 30 клейм с буквами алфавита от А до Я, исключая буквы Ё, Ъ и Й, а цифровых — из 10 клейм с цифрами от 0 до 9.

Допускается по требованию заказчика изготовлять комплекты буквенных клейм из 33 клейм с буквами от А до Я, цифровых — 9 клейм с цифрами от 0 до 8 или отдельные буквенные и цифровые клейма, а также клейма с державками круглого сечения со снятой лыской.

Пример условного обозначения комплекта буквенных клейм со вставками из твердого сплава ВК8, типа 2, с высотой шрифта 5 мм, с хромовым покрытием толщиной 1 мм с подслоем никеля 12 мм:

(Измененная редакция, Изм. № 1).

6. Размеры шрифта на клеймах указаны в рекомендуемом Приложении.

7. Технические условия — по ГОСТ 25727-83.

мм
