ГОСТ 25711-83. Государственный стандарт Союза ССР. Краны мостовые электрические общего назначения грузоподъемностью от 5 до 50 т. Типы, основные параметры и размеры

Государственный комитет СССР по стандартам · № ГОСТ 25711-83Утратил силу 09.10.2026

(утв. и введен в действие Постановлением Госстандарта СССР от 12.04.1983 № 1713)

Внимание

Документ утратил силу с 1 июля 1989 года в связи с истечением срока действия. Документ введен в действие с 1 июля 1985 года.

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 12 апреля 1983 г. № 1713

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ МОСТОВЫЕ ЭЛЕКТРИЧЕСКИЕ ОБЩЕГО НАЗНАЧЕНИЯ ГРУЗОПОДЪЕМНОСТЬЮ от 5 до 50 т

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Electrical overhead travelling type cranes for general purposes. Types, basic parameters and dimensions

ГОСТ 25711-83

Группа Г86

ОКП 31 5100

Срок действия
с 1 июля 1985 года

до 1 июля 1989 года

Постановлением Государственного комитета СССР по стандартам от 12 апреля 1983 г. № 1713 срок действия установлен с 01.07.1985 до 01.07.1989.

Разработан Министерством тяжелого и транспортного машиностроения.

Исполнители: А.И. Зерцалов, А.С. Оболенский, Е.В. Муслинов, П.И. Поликарпов, А.С. Дзехцер.

Внесен Министерством тяжелого и транспортного машиностроения.

Член Коллегии М.П. Фарафонов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 12 апреля 1983 г. № 1713.

1. Настоящий стандарт распространяется на мостовые электрические краны общего назначения грузоподъемностью от 5 до 50 т с двухбалочным мостом и опорной грузовой тележкой в климатическом исполнении У категорий размещения 1 — 3 по ГОСТ 15150-69, предназначенные для работы при температуре окружающего воздуха от минус 40 до плюс 40 °C и динамическом давлении ветра по ГОСТ 1451-77 до 125 Па в рабочем состоянии и до 450 Па — в нерабочем, с питанием от сети трехфазного переменного тока напряжением 380 В.

Стандарт не распространяется на краны:

предназначенные для работы во взрывоопасной и пожароопасной средах, в помещениях с парами кислот и щелочей, концентрации которых вызывают разрушение электрической изоляции;

предназначенные для эпизодического использования при обслуживании монтажных и ремонтных работ;

устанавливаемые на транспортных средствах всех видов;

предназначенные для установки в зданиях, размещаемых на подрабатываемой территории.

2. В зависимости от режима работы по ГОСТ 25546-82 краны должны изготовлять следующих типов:

О — облегченный, режимная группа 3К;

Н — нормальный, режимная группа 5К;

Т — тяжелый, режимная группа 7К.

Характеристика использования кранов дана в справочном Приложении 1.

3. В зависимости от места, с которого управляют краном, устанавливаются следующие исполнения:

А — управление с пола;

Б — управление из кабины.

Краны типа О имеют исполнения А и Б, краны типов Н и Т — исполнение Б.

В зависимости от количества механизмов подъема краны должны изготовлять в следующих исполнениях:

1 — с одним механизмом подъема;

2 — с одним главным и одним вспомогательным механизмами подъема.

4. Основные параметры и размеры кранов должны соответствовать указанным на чертеже и в табл. 1 - типа О; в табл. 2 - типа Н; в табл. 3 - типа Т.

Основные параметры и размеры кранов типов О и Т даны только для вновь разрабатываемых кранов.

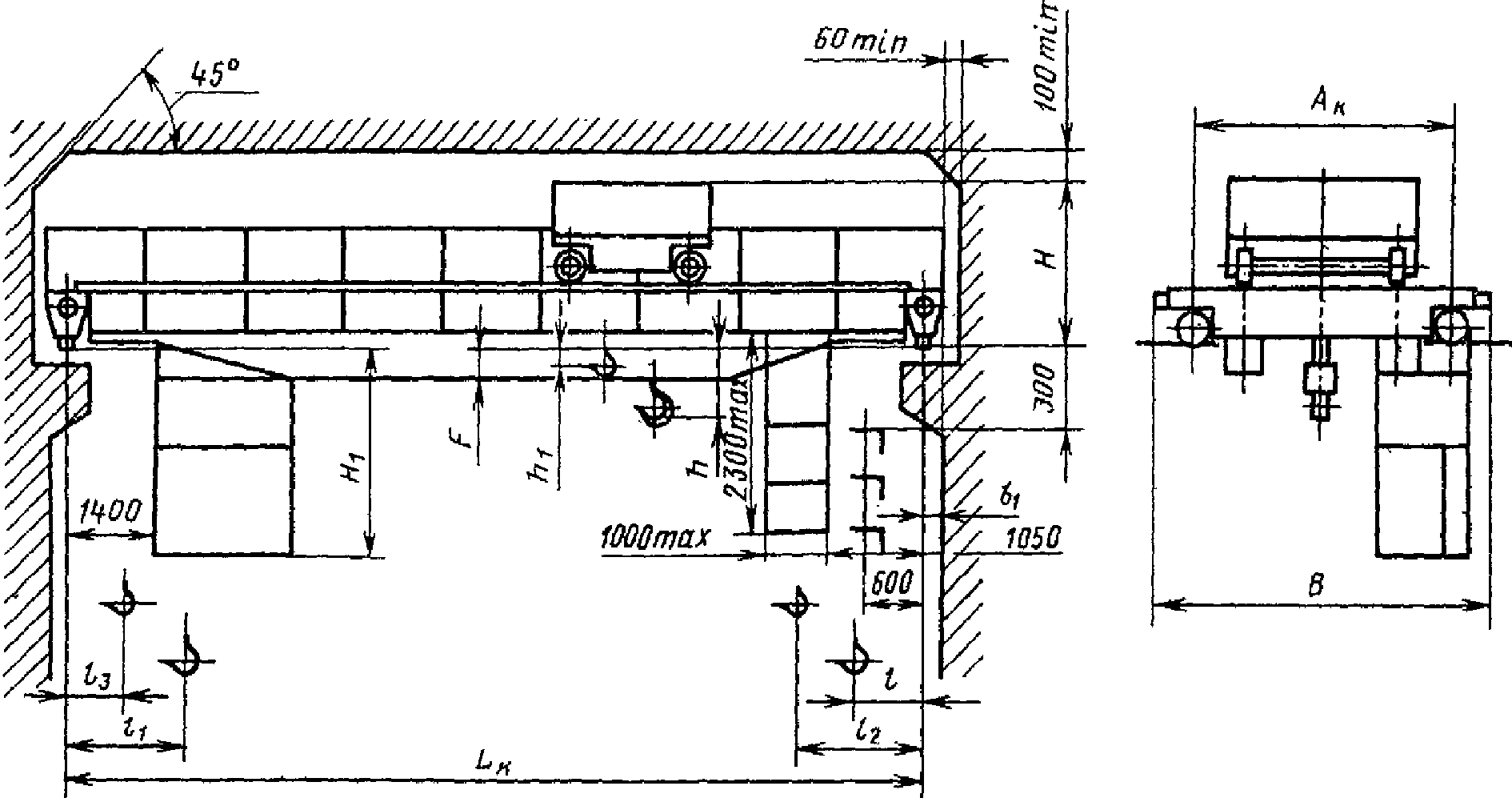

рис. 1

Примечание. Чертеж не определяет конструкцию крана.

Таблица 1

Грузоподъемность, тПролет L , м кВысота подъема, мСкорость, м/сНагрузка на колесо, кНКонструктивная масса крана m , т кУдельная масса альфа, т
главного подъемапередвижения
тележкикрана------ млн. т
не более
510,512,50,1250,320,63; 1,00355,05,0
16,5457,87,8
22,50,50; 0,635010,710,7
28,56013,513,5
34,57016,416,4
810,50,32555,53,4
16,5608,65,4
22,50,50; 0,637011,77,3
28,58014,89,3
34,59018,011,3
12,510,50,1000,32756,62,6
16,58510,34,1
22,50,50; 0,639514,15,6
28,510517,87,1
34,511521,68,6
2010,50,320,40; 0,801209,52,4
16,513514,93,7
22,50,50; 0,6315020,35,1
28,516525,76,4
34,518031,17,8
3210,50,0800,3219013,52,1
16,521021,13,3
22,50,50; 0,6322528,84,5
28,524536,55,7
34,526044,26,9
5010,50,050; 0,0800,320,40; 0,6327021,02,1
16,530528,92,9
22,50,50; 0,6333539,43,9
28,536049,95,0
34,538560,46,0

Таблица 2

Грузоподъемность,Пролет L , м кВысота подъема, мСкорости, м/сОсновные и габаритные размеры, ммРазмеры, определяющие положение крюка, ммНагрузка наМасса, тУдельная масса
тглавного подъемапередвижениябаза крана A кширина кранаHH 1b 1Fhh 1ll 1l 2l 3колесо, кНтележкикрана конструктивная m кальфа, т ------ млн. т
тележкикранаB
не менеене более
510,512,50,160,631,25370047001650240023025050-8001000--502,09,03,6
16,55511,04,4
22,526505006013,05,2
28,55000600029508007519,57,8
34,55600660030008508523,59,4
810,50,1254400540019002400250500-11001200--702,210,02,5
16,58012,53,1
22,527506008514,53,6
28,550006000305090010020,55,1
34,55600660011526,56,6
1010,5440054002400250---802,411,02,2
16,58513,02,6
22,527506009515,83,2
28,550006000305090010521,04,2
34,55600660012529,05,8
12,510,5440055002400250---1053,013,02,1
16,512016,02,6
22,5275060013520,53,3
28,550006100305090015526,04,2
34,55600670017032,05,1
1610,54400560022002500350600-11201300--1203,715,82,0
16,5265050014018,72,3
22,515021,72,7
28,550006200295080017028,53,6
34,5560068003200105018539,04,0
16/3,210,544005600250035010013001950225010001204,717,12,1
16,5265050014020,02,5
22,515023,02,9
28,550006200295080017029,03,6
34,5560068003200105019040,35,0
20/510,50,1004400560024002500260350-50 <*>11202010168012501556,319,01,9
16,517022,02,2
22,5265050018025,52,6
28,550006200295080020033,23,3
34,5560068003200105023546,54,7
32/510,551006300275025003003504003001600191025609502158,725,01,6
16,523528,01,8
22,5265050026035,02,2
28,5295080028041,02,6
34,5560068003200105032056,53,5
50/12,510,55600686031502500350650-370 <*>19002000303087031013,536,01,4
16,536041,51,7
22,5265050038048,51,9
28,5295080041559,52,4
34,53200105045573,12,9

<*> Знак минус перед размером h_{1} означает, что крюк находится выше уровня головки кранового рельса.

Таблица 3

Грузоподъемность, тПролет L , м кВысота подъема, мСкорость, м/сНагрузка на колесо, кНКонструктивная масса крана m , т кУдельная масса альфа, т
главного подъемапередвижения
тележкикрана------ млн. т
не более
510,512,50,16; 0,320,40; 0,631,6; 2,0; 2,57013,52,2
16,58518,03,0
22,50,6310025,04,0
28,511531,05,0
34,513537,05,9
810,50,40; 0,639515,51,6
16,511020,02,0
22,50,6312526,52,7
28,514533,53,4
34,516541,54,2
12,510,50,40; 0,6312018,51,2
16,513523,01,5
22,50,6314529,51,9
28,516538,02,4
34,519548,03,1
2010,50,125; 0,250,40; 0,631,6; 2,017523,50,9
16,519528,51,1
22,50,6322036,01,4
28,525546,51,9
34,528557,52,3
3210,50,40; 0,6325535,00,9
16,528042,51,1
22,50,6331552,01,3
28,534562,01,6
34,538073,01,8
5010,50,125; 0,2000,40; 0,6337549,03,0
16,543058,03,0
22,50,6347069,03,5
28,550579,04,0
34,552586,04,5

Примечания к табл. 1 - 3. 1. Нагрузки на ходовые колеса указаны для четырехколесных кранов. При этом приводными должны быть не более половины числа ходовых колес.

2. Значения массы, нагрузки на колесо и удельной массы указаны для кранов всех типов, оборудованных кабиной управления, установленной у края моста крана, а для кранов типов Н и Т — оборудованных площадками обслуживания. Для кранов в других исполнениях значения должны корректироваться в соответствии с обязательным Приложением 2.

5. Условное обозначение должно состоять из слова «Кран», обозначения типа и исполнения, значений грузоподъемности, пролета, высоты подъема, скоростей подъема и передвижения, климатического исполнения и обозначения настоящего стандарта.

Пример условного обозначения крана нормального типа, с управлением из кабины, грузоподъемностью главного подъема 32 т и вспомогательного подъема 5 т, пролетом 28,5 м, высотой главного подъема 12,5 м и вспомогательного подъема 20 м, скоростью главного подъема 0,16 м/с и вспомогательного подъема 0,2 м/с, скоростью передвижения тележки 0,63 м/с и передвижения крана 1,25 м/с, климатического исполнения У1:

Кран НБ 2-32/5-28,5-12,5/20-0,16/0,2-0,63-1,25-У1
ГОСТ 25711-83

6. Пролеты кранов типов Н и Т допускается уменьшать на значение, кратное 0,5 м.

7. Высота вспомогательного подъема должна выбираться из ряда R 40 по ГОСТ 8032-56, но она должна быть не менее главного подъема.

8. Допускаемые отклонения скоростей главного и вспомогательного подъемов и передвижения крана и тележки +/- 15%.

9. Для кранов с управлением с пола скорость передвижения крана не должна превышать 0,63, тележки — 0,50 м/с.

10. Скорость вспомогательного подъема должна выбираться из рядов, указанных в табл. 4.

Таблица 4

м/с

Тип кранаМеханизм подъема грузаМеханизм передвижения кранаМеханизм передвижения тележки
главныйвспомогательный
О0,050; 0,063; 0,080; 0,100; 0,125; 0,1600,125; 0,160; 0,200; 0,2500,320; 0,400; 0,630; 0,800; 1,000; 1,2500,320; 0,400; 0,500; 0,630
Н0,100; 0,125; 0,160; 0,2000,125; 0,160; 0,200; 0,2500,630; 1,000; 1,250; 1,6000,500; 0,630; 0,800
Т0,125; 0,160; 0,200; 0,250; 0,320; 0,4000,063; 0,080; 0,100; 0,125; 0,160; 0,2001,000; 1,250; 1,600; 2,000; 2,5000,630; 0,800; 1,000

11. Краны типа Н должны изготовляться не менее чем с одной площадкой обслуживания, типа Т — с двумя площадками обслуживания.

12. Краны грузоподъемностью 10, 16, 16/3,2 т должны изготовляться только для замены кранов в существующих зданиях или для установки в специальных зданиях, не предусмотренных ГОСТ 23837-79.

13. По согласованию между потребителем и предприятием-изготовителем, допускается изготовлять краны:

типа О — с площадками обслуживания;

типов О и Т грузоподъемностью 20, 32 и 50 т — с механизмом вспомогательного подъема, грузоподъемность которого должна соответствовать указанной в табл. 5, и типа Н грузоподъемностью 32 и 50 т — с механизмом вспомогательного подъема грузоподъемностью соответственно 8 и 12,5 т;

типа Н грузоподъемностью 16, 20, 32 и 50 т — без механизма вспомогательного подъема;

предназначенные для работы на открытом воздухе;

с кабиной, расположенной на участке пролета от ее допускаемого крайнего положения до центра пролета;

со скоростью и размерами, отличающимися от указанных в табл. 1 - 3, при этом пролеты кранов должны выбираться по ГОСТ 534-78, скорости подъема и передвижения — по табл. 4, а высота подъема — по табл. 6;

типов Н и Т с дистанционным управлением.

Таблица 5

Грузоподъемность, т

главного подъема вспомогательного подъема
16 3,2
20 5
32 5; 8; 10
50 10; 12,5

Таблица 6

Тип крана Высота подъема, м
О Н Т 8; 12,5; 16; 20; 25 8; 12,5; 16; 20; 25; 36 8; 12,5; 16; 18; 22,4; 25; 36

Примечание. Допускаемое отклонение высоты подъема +/- 5%.

14. Состав параметров и размеров, подлежащих включению в технические условия на краны конкретных типоразмеров, кроме указанных в табл. 1 - 3, должен устанавливаться в зависимости от условий использования крана. При этом в таблицу параметров должна включаться графа «Код ОКП». Значения конструктивной и удельной масс должны определяться в соответствии с обязательным Приложением 2.

15. Коэффициент установленной мощности K_{\text{у}.\text{м}} для кранов типа О должен быть не более 1,4, для кранов типов Н и Т — не более 1,7.

Значения коэффициента установленной мощности должны определяться в соответствии с обязательным Приложением 3.

В технические условия на конкретные виды кранов следует дополнительно включать показатель удельного расхода энергии на условный цикл.

16. Тип кранового рельса должен выбираться в соответствии с обязательным Приложением 4.

При установке крана на одном пути с краном большей грузоподъемности тип кранового рельса должен назначаться по крану большей грузоподъемности.

17. Рекомендуемые сочетания режимных групп работы механизмов вспомогательного и главного подъемов приведены в справочном Приложении 5.

Приложение 1

Справочное

ХАРАКТЕРИСТИКА ИСПОЛЬЗОВАНИЯ КРАНОВ

Тип кранаПоказатели режима работы крана по ГОСТ 25546-82Число часов работы крана в годОтносительная частота подъемов грузов от номинальной грузоподъемности крана, %Использование кранов
Группа режимаЧисло циклов работы за срок службы крана CКоэффициент нагружения K р
до 0,2 включ.св. 0,2 до 0,6 включ.св. 0,6 до 1,0 включ.
О3К5 Св. 2,5 x 10 5 до 5 x 10 включ.До 0,063 включ.До 800 включ.94,5-5,5Перегрузочные работы ограниченной интенсивности с регулярным перемещением относительно небольших грузов — краны для работ в механических цехах, сборочных цехах и т.п.
5 Св. 6,3 x 10 5 до 1,25 x 10 включ.Св. 0,125 до 0,25 включ.До 200 включ.226810Перегрузочные работы ограниченной интенсивности с относительно частым перемещением грузов средней массы — краны складов, оборудования, баз системы Сельхозтехники, Госснаба
Н5К5 Св. 5 x 10 6 до 1 x 10 включ.Св. 0,063 до 0,125 включ.240064,5305,5Перегрузочные работы средней интенсивности с относительно редким перемещением грузов, близких к номинальной грузоподъемности — технологические краны механических цехов, погрузочные краны заводов строительной индустрии и т.п.
5 Св. 1,25 x 10 5 до 2,5 x 10 включ.Св. 0,25 до 0,5 включ.600-7030Перегрузочные работы ограниченной интенсивности с относительно частым перемещением грузов, близких к номинальной грузоподъемности — краны контейнерных площадок промышленных предприятий, металлобаз и т.п.
Т7К6 Св. 1 x 10 6 до 2 x 10 включ.Св. 0,25 до 0,5 включ.4000-7030Перегрузочные работы высокой интенсивности с относительно частым перемещением грузов, близких к номинальной грузоподъемности — краны металлургических производств, оборудованные навесными захватами и т.п.
5 От 2,5 x 10 5 до 5 x 10 включ.Св. 0,5 до 1,0 включ.1000--100Перегрузочные работы ограниченной интенсивности с регулярным перемещением грузов номинальной грузоподъемности — технологические и специальные краны

Приложение 2
Обязательное

ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ КОНСТРУКТИВНОЙ
И УДЕЛЬНОЙ МАСС КРАНОВ

1. Определение конструктивной массы

1.1. Для кранов облегченного типа с основными параметрами и размерами по табл. 1 настоящего стандарта, но с управлением с пола и с площадками обслуживания значения конструктивной массы m_{\text{к}} корректируют.

При этом для кранов с управлением с пола значения массы уменьшают не менее чем на \Delta m_{\text{к}1} = 0,6\text{т} ; при оснащении их площадками обслуживания значения массы допускается увеличивать в соответствии с табл. 1.

Таблица 1

Пролет крана, м 10,5 16,5 22,5 28,5 34,5
Допускаемое увеличение массы крана Дельта m , т к2 0,75 0,90 1,05 1,20 1,35

1.2. При изготовлении кранов типов О и Т с механизмом вспомогательного подъема значение массы m_{\text{к}} допускается увеличивать на \Delta m_{\text{к}}\prime_{3} , \Delta m_{\text{к}}\prime\prime_{3} в соответствии с табл. 2.

Таблица 2

Грузоподъемность вспомогательногоИзменение массы крана, т, типов
подъема, тОНТ
Дельта m' , к3 не болееДельта m''', к3 не менееДельта m'', к3 не более
3,20,91,0-
51,21,62,0
81,82,02,5
102,02,23,0
12,52,63,03,5

1.3. При изготовлении кранов типа Н без вспомогательного подъема значение массы уменьшают на \Delta m_{\text{к}}\prime\prime\prime_{3} в соответствии с табл. 2.

1.4 Допускается увеличивать массу для кранов всех типов:

предназначенных для работы на открытом воздухе — на \Delta m_{\text{к}4} = 0,02m_{\text{к}} ;

при установке кабины управления в центре моста — на \Delta m_{\text{к}5} = 0,02m_{\text{к}} .

1.5. При корректировке массы значения \Delta m_{\text{к}1} - \Delta m_{\text{к}5} учитывают независимо друг от друга.

2. Определение удельной массы

2.1 Коэффициент удельной массы \alpha в т/млн. т определяют по формуле

\alpha = \_\_\_\_ \frac{m_{\text{к}}}{tR\text{спу}} ,

где tRспу определяют, исходя из показателей режимной группы работы крана, и принимают равной для кранов типа О — 0,02 \cdot 10^{6} \cdot Q , типа Н — 0,5 \cdot 10^{6} \cdot Q и типа Т — 1,25 \cdot 10^{6} \cdot Q , где Q — номинальная грузоподъемность крана.

Приложение 3
Обязательное

ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ КОЭФФИЦИЕНТА УСТАНОВЛЕННОЙ МОЩНОСТИ

Коэффициент установленной мощности определяют по формуле

рис. 2 ,

где N_{\text{п}} — мощность двигателя (двигателей) механизма главного подъема, кВт;

N_{\text{т}} — мощность двигателя механизма передвижения грузовой тележки, кВт;

N_{\text{к}} — мощность двигателя (двигателей) механизма передвижения крана, кВт.

Значения мощностей принимаются при относительной продолжительности включения ПВ = 40%.

v_{\text{п}} — номинальная скорость главного подъема груза, м/с;

v_{\text{т}} — номинальная скорость передвижения грузовой тележки, м/с;

v_{\text{к}} — номинальная скорость передвижения крана, м/с;

Q — грузоподъемность крана по главному подъему, т;

10 — коэффициент для выражения единицы массы через единицу веса;

10Q — вес номинального груза, кН.

Приложение 4

Обязательное

ВЫБОР ТИПА КРАНОВОГО РЕЛЬСА
В ЗАВИСИМОСТИ ОТ НАГРУЗКИ НА ХОДОВЫЕ КОЛЕСА КРАНОВ

Тип кранаНагрузка на ходовое колесо, кНТип рельса
железнодорожногокранового по ГОСТ 4121-76
О; НДо 300 включ.Р43 по ГОСТ 7173-54КР 70
Св. 300 до 400 включ.Р50 по ГОСТ 7174-75КР 70
Св. 400-КР 80
ТДо 200 включ.Р43 по ГОСТ 7173-54КР 70
Св. 200 до 350 включ.Р50 по ГОСТ 7174-75КР 70
Св. 350-КР 80

Приложение 5
Справочное

РЕКОМЕНДУЕМЫЕ СОЧЕТАНИЯ РЕЖИМНЫХ ГРУПП РАБОТЫ МЕХАНИЗМОВ
ВСПОМОГАТЕЛЬНОГО И ГЛАВНОГО ПОДЪЕМОВ

Тип крана Главный подъем Вспомогательный подъем
О Н Т 3 4; 5 5; 6 3 3; 4; 5 3; 4
