ГОСТ 25695-91. Светофоры дорожные. Типы. Основные параметры
(утв. Постановлением Госстандарта СССР от 29.12.1991 № 2307)
(ред. от 01.07.1996)
Внимание
Документ утратил силу с 1 января 2006 года в связи с изданием Приказа Ростехрегулирования от 15.12.2004 № 109-ст. Взамен введен в действие ГОСТ Р 52282-2004. Утратил силу с 1 января 2006 года в связи с изданием Приказа Ростехрегулирования от 15.12.2004 № 109-ст. Взамен введен в действие ГОСТ Р 52282-2004. Введен в действие с 1 января 1993 года. Взамен ГОСТ 25695-83.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 25695-83"]:::rst n1["ГОСТ 25695-91"]:::rst click n1 "https://bukva.ai/docs/gost-25695-91" "ГОСТ 25695-91. Светофоры дорожные. Типы. Основные параметры (утв. Постановлением Госстандарта СССР от 29.12.1991 N 2307)" n2["ГОСТ Р 52282-2004"]:::doc click n2 "https://bukva.ai/docs/gost-r-52282-2004" "ГОСТ Р 52282-2004. Национальный стандарт Российской Федерации. Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие... (утв. и " n1 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 29 декабря 1991 г. № 2307
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Road traffic signals. Types. Basic parameters
1. Разработан и внесен Министерством внутренних дел СССР.
Разработчики: М.Б. Афанасьев, канд. техн. наук; Ю.Д. Шелков, канд. техн. наук; В.Е. Верейкин, канд. техн. наук (руководитель темы); В.В. Степанов.
2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 29.12.1991 № 2307.
3. Срок проверки — 1998 г., периодичность проверки — 5 лет.
4. Стандарт полностью соответствует требованиям Конвенции о дорожных знаках и сигналах (Вена, 1968 г.) и Европейскому соглашению, дополняющему эту Конвенцию (Женева, 1971 г.).
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 11946-78 ГОСТ 23457-86 | 2.10 1.1 |
7. Издание (сентябрь 2001 г.) с Изменением № 1, утвержденным в июле 1996 г. (ИУС 10-96).
Настоящий стандарт распространяется на светофоры дорожные (далее — светофоры), предназначенные для регулирования движения транспортных средств и пешеходов.
Требования п. 2.9 настоящего стандарта являются рекомендуемыми, остальные требования являются обязательными.
1. КЛАССИФИКАЦИЯ СВЕТОФОРОВ, ВИДЫ И РАСПОЛОЖЕНИЕ ИХ СИГНАЛОВ
1.1 Стандарт устанавливает две группы светофоров по назначению:
В каждой группе светофоры делятся на типы и исполнения в соответствии с Приложением 1. Применение светофоров — по ГОСТ 23457.
1.2. Светофорам присвоены индексы, в которых первая буква соответствует группе, цифра — типу светофора, последующие буквы — его исполнению (при наличии). Последующие буквы имеют следующие значения:
п — исполнение с правой дополнительной секцией;
л — исполнение с левой дополнительной секцией;
пл — исполнение с правой и левой дополнительными секциями;
г — исполнение с горизонтальным расположением сигналов;
ж — исполнение с дополнительным сигналом желтого цвета;
д — исполнение с двойным сигналом.
Пример условного обозначения дорожного светофора транспортного типа 1 с двумя дополнительными секциями:

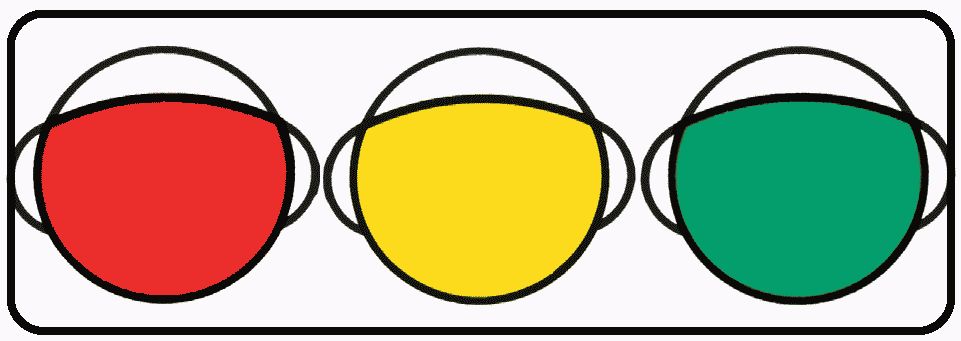

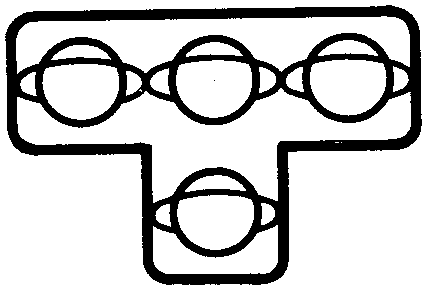

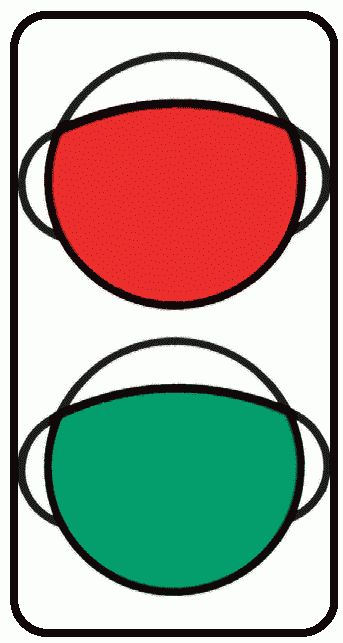

1.3. Изображения и расположения сигналов светофоров, а также их индексы приведены в Приложении 1 (Приложение не определяет конструктивные особенности светофоров).

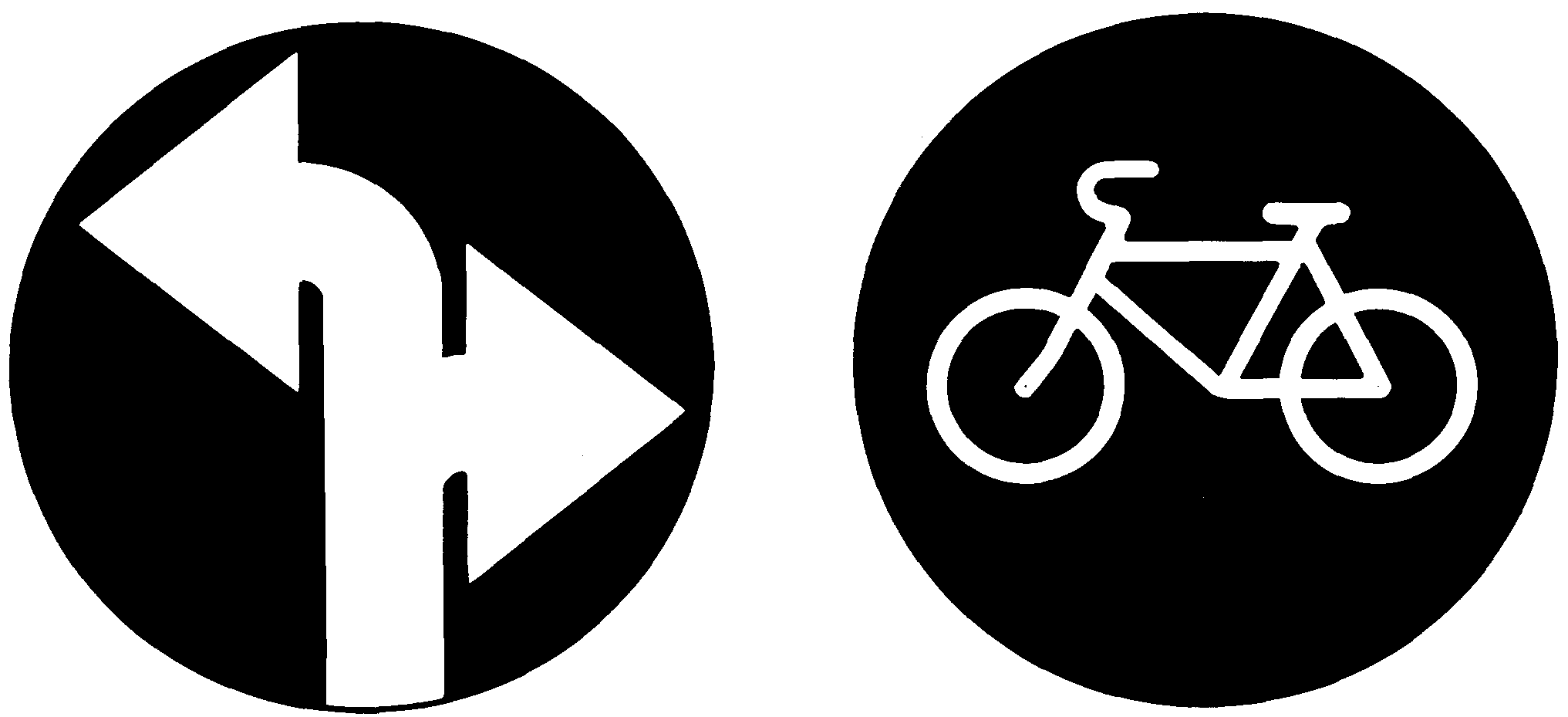

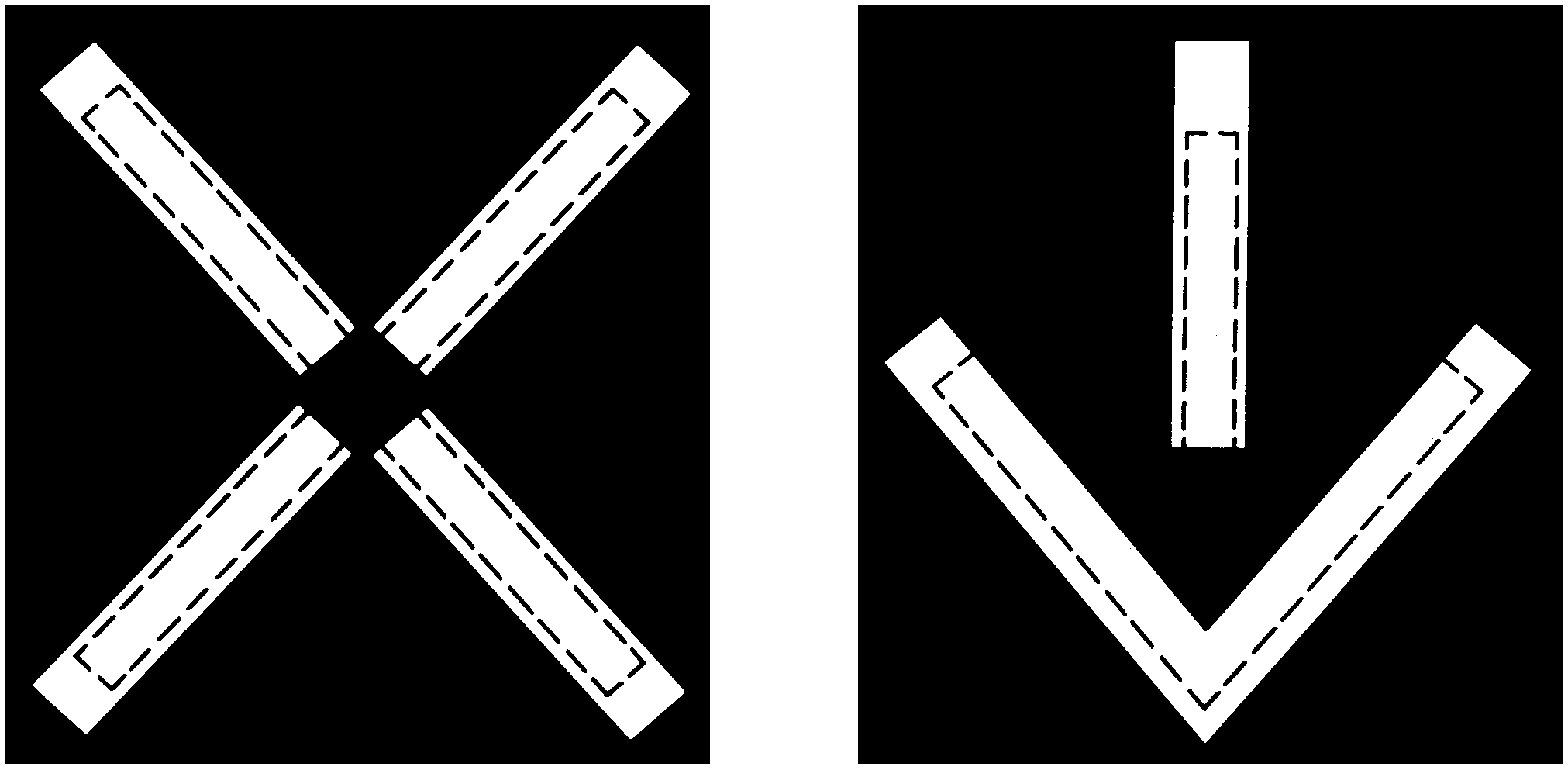

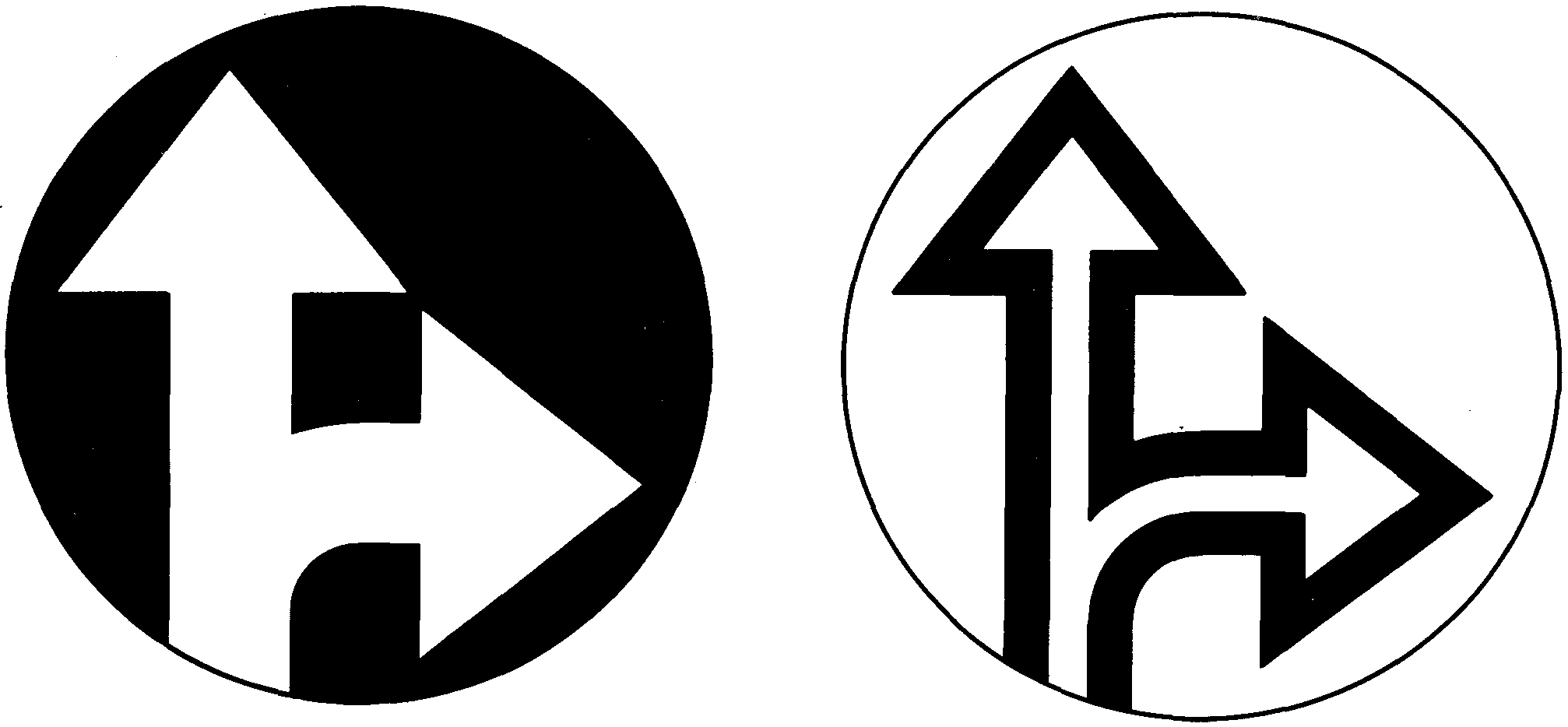

1.4. Масштабные изображения символов, используемых на рабочей поверхности светофильтров сигналов светофоров, приведены в Приложении 2.
Реальный масштаб изображения символов выбирается в соответствии с конкретными размерами рабочей поверхности светофильтра.
1.5. Конфигурация и ориентация стрелок на светофильтрах сигналов светофоров Т.1.п, Т.1.л, Т.1.пл, Т.2, Т.3.п, Т.3.л должны соответствовать регулируемому направлению (направлениям) движения транспортных средств. Число указываемых на одном светофильтре направлений не должно превышать двух.
1.6. При наличии дополнительной секции светофоры должны быть оборудованы экранами белого цвета прямоугольной формы с закругленными краями, выступающими за габариты светофора на 120 мм, или экраном, повторяющим контуры светофора.
2. ПАРАМЕТРЫ
2.1. Цвета светофильтров сигналов светофоров и размеры их рабочих поверхностей по вариантам конструкции светофоров должны соответствовать приведенным в табл. 1, а предельные отклонения размеров - табл. 2.
| Индексы светофоров | Вариант конструкции светофора | Сигнал светофора | ||||
| Красный | Желтый | Зеленый | Зеленый дополнительной секции | Луннобелый | ||
| Диаметр (габаритные размеры) рабочей поверхности светофильтра, мм | ||||||
| Т.1, Т.2 | I II III | 200 300 300 | 200 300 200 | 200 300 200 | - — - | - — - |
| Т.1.п, Т.1.л, Т.1.пл | I II III | 200 300 300 | 200 300 200 | 200 300 200 | 200 300 200 | - — - |
| Т.1.г | I II | 200 300 | 200 300 | 200 300 | - - | - - |
| Т.3 | I | 100 | 100 | 100 | - | - |
| Т.3.п, Т.3.л | I | 100 | 100 | 100 | 100 | - |
| Т.4 | I | 600 х 550 | - | 600 х 550 | - | - |
| Т.4.ж | I | 600 х 550 | 600 х 550 | 600 х 550 | - | - |
| Т.5 | I | - | - | - | - | 100 |
| Т.6, Т.6.д | I II | 200 300 | - - | - - | - - | - - |
| Т.7 | I II | - - | 200 300 | - - | - - | - - |
| Т.8, П.1 | I II | 200 300 | - - | 200 300 | - - | - - |
| Т.9 | I | 200 | 200 | 200 | - | - |
| Т.10 | I | - | - | - | - | 200 |
| П.2 | I II | 200 х 200 300 х 300 | - - | 200 х 200 300 х 300 | - - | - - |
мм
Диаметр (габаритные размеры) рабочей поверхности светофильтра
| Номин. | Пред. откл. |
|---|---|
| 100 | +10 |
| 200 | +10 |
| 300 | +10 |
| 550 | -100 |
| 600 | -100 |
(Измененная редакция, Изм. № 1).
2.2. Расстояния между геометрическими осями светофильтров должны соответствовать указанным в табл. 3.
| Диаметр (габаритные размеры) рабочей поверхности светофильтра | Расстояние между геометрическими осями светофильтров | |
| Номин. | Пред. откл. | |
| 100 | От 140 до 210 | +10 |
| 200 | 275 | +10 |
| 200, 300 | 323 | +12 |
| 300 | 370 | +15 |
| 600 х 550 | 600 | -100 |
Примечание. В одном светофоре должно использоваться только одно значение номинального расстояния между геометрическими осями светофильтров.
2.3. Отклонение линейных размеров символов на светофильтрах не должно превышать +/- 1% от величин, определенных по масштабному изображению.
2.4. Координаты цветности сигналов, определяемые в стандартной колориметрической системе МКО 1931 г., должны соответствовать указанным в табл. 4 и на черт. 1.
| Цвет сигнала | Обозначение координат | Координаты цветности угловых точек цветовых областей | |||
| Угловые точки | |||||
| 1 | 2 | 3 | 4 | ||
| Красный | х у | 0,670 0,320 | 0,680 0,320 | 0,710 0,290 | 0,700 0,290 |
| Желтый | х у | 0,546 0,426 | 0,560 0,440 | 0,618 0,382 | 0,612 0,382 |
| Зеленый | х у | 0,028 0,385 | 0,008 0,720 | 0,321 0,493 | 0,228 0,351 |
| Лунно-белый | х у | 0,285 0,332 | 0,440 0,432 | 0,440 0,382 | 0,285 0,264 |
2.5. Коэффициенты пропускания светофильтров должны соответствовать указанным в табл. 5.
| Цвет сигнала | Красный | Желтый | Зеленый |
|---|---|---|---|
| Коэффициент пропускания, не менее, % | 10 | 20 | 12 |
2.6. Осевая сила света сигналов светофоров должна соответствовать указанной в табл. 6.
| Цвет сигнала | Осевая сила света сигнала, кд, не менее | ||||
| транспортных светофоров типов | пешеходных светофоров | ||||
| 1, 2, 6, 7, 8, 10 | 3 | 5 | 9 | ||
| Красный Желтый Зеленый Лунно-белый | 200 300 200 200 | 15 20 15 - | - — - 25 | 50 70 50 - | 50 — 50 - |
2.7. Светораспределение сигналов транспортных светофоров с диаметром светофильтров-рассеивателей 200 и 300 мм должно соответствовать табл. 7.
| Цвет сигнала | Сила света сигнала, кд, не менее | |||
| в горизонтальной плоскости | в вертикальной плоскости — 8° | |||
| 0° | +/- 10° | +/- 20° | ||
| Красный Желтый Зеленый | 200 300 200 | 100 150 100 | 20 30 20 | 50 75 50 |
Примечание. Светораспределение сигналов транспортных светофоров с диаметром светофильтров 100 мм не оговаривается.
2.8. Отражательная способность светофора при облучении его солнечным светом не должна превышать 0,15 \text{кд} \times \text{лк}^{- 1} \times \text{м}^{2} .
2.9. В транспортных светофорах типа 6, предназначенных для использования на железнодорожных переездах, допускается изменение параметров по пп. 2.1, 2.2, 2.4 - 2.8 в соответствии с нормативно-технической документацией Министерства путей сообщения.
2.10. Цвета светофильтров сигналов светофоров определяют методом визуального сравнения с цветом эталонных образцов, утвержденных в установленном порядке, либо измерением координат цветности сигналов фотоэлектрическими или визуальными колориметрами при источнике света \text{А}[\text{Т}_{\text{цв}} = (2856 \pm 10)\text{К }] , либо при помощи спектрофотометров.
При этом координаты цветности должны соответствовать установленным в табл. 4.
Коэффициенты пропускания светофильтров следует измерять фотоэлектрическими или визуальными колориметрами при источнике света \text{А}[\text{Т}_{\text{цв}} = (2856 \pm 10)\text{К }] на спектрофотометре, фотоэлектрическом или визуальном фотометрах.
Силу света сигналов светофора необходимо измерять по ГОСТ 11946 при расстоянии полного свечения не менее 10 м от источника света.
Отражательную способность светофора солнечным светом следует проверять фотоэлектрическим методом.
2.11 Конструкция светофоров должна обеспечивать:
- легкость и безопасность установки и обслуживания;
- плотность соединений при воздействии дождя и отвод влаги из внутренних полостей;
- антикоррозийную защищенность всех деталей и сборочных единиц;
- возможность фокусировки источника света;
- исключение влияния солнечных лучей на различимость сигналов светофора;
- универсальность крепления с возможностью регулировки в горизонтальной и вертикальной плоскостях;
- стабильность параметров, указанных в пп. 2.1 - 2.8, при воздействии температуры окружающего воздуха с предельными значениями плюс (60 +/- 2) °С — минус (60 +/- 2) °С на срок не менее трех лет со дня получения потребителем.
Обязательное
(Т.7.д исключен; Т.9 и Т.10 введены дополнительно, Изм. № 1).
ИСПОЛЬЗУЕМЫЕ НА РАБОЧЕЙ ПОВЕРХНОСТИ
СВЕТОФИЛЬТРОВ СИГНАЛОВ СВЕТОФОРОВ
(Измененная редакция, Изм. № 1).
