ГОСТ 25444-90 (СТ СЭВ 3236-89; ИСО 1089-80). Электроды прямые и электрододержатели для контактной точечной сварки. Посадки конические. Размеры

Государственный комитет СССР по стандартам · № ГОСТ 25444-90Действующий акт

(утв. Постановлением Госстандарта СССР от 12.04.1990 № 865)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 12 апреля 1990 г. № 865

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЭЛЕКТРОДЫ ПРЯМЫЕ И ЭЛЕКТРОДОДЕРЖАТЕЛИ ДЛЯ КОНТАКТНОЙ ТОЧЕЧНОЙ СВАРКИ. ПОСАДКИ КОНИЧЕСКИЕ

РАЗМЕРЫ

Straight electrodes and electrode adapters for resistance spot welding. Taper fits. Dimensions

ГОСТ 25444-90 (СТ СЭВ 3236-89; ИСО 1089-80)

Группа Е73

ОКП 34 4193

Срок действия
с 1 июля 1991 года

до 1 июля 1996 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Минэлектротехприбором СССР.

Разработчики: А.И. Данилов, И.Н. Кондратенко, А.А. Кузнецов, Л.У. Манчинский.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 12.04.1990 № 865.

3. Срок проверки — 1996 г.

4. Стандарт полностью соответствует СТ СЭВ 3236-89.

5. В стандарт введен международный стандарт ИСО 1089-80.

6. Введен впервые.

Настоящий стандарт распространяется на электроды прямые и электрододержатели машин для точечной контактной сварки и устанавливает размеры конуса и допуски конических посадок электрододержателей, когда усилия на электроде F_{max} не превышают значений, указанных в табл. 1 - 3 для диаметра d_{1} .

1. Присоединительные размеры под электроды должны соответствовать указанным на чертеже и в табл. 1 - 3.

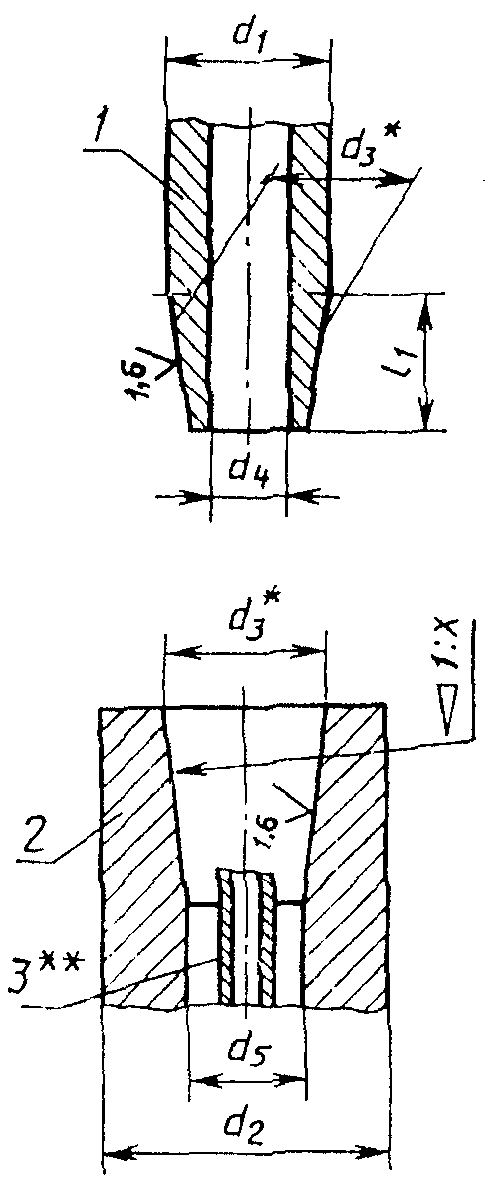

Типы A (для электродов при осевой нагрузке)

и B (для электродов при эксцентричной нагрузке)

рис. 1

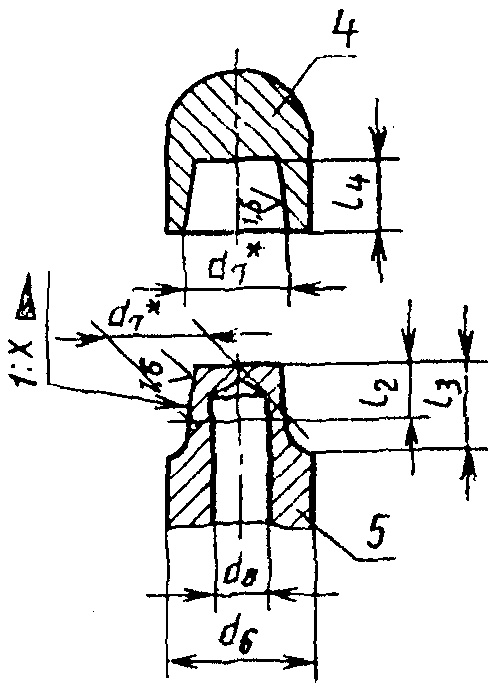

Тип C (для электродов со сменными головками)

рис. 2

<*> d_{3} и d_{7} — контрольные размеры шаблона на базовой линии конуса.

<**> Размеры трубки для подачи охлаждающей воды должны быть такими, чтобы площадь поперечного сечения отверстия трубки была приблизительно равна площади кольца, образованного между наружным контуром трубки и поверхностью канала охлаждения электрода.

1 — электрод; 2 — электрододержатель или свеча;
3 — трубка для подачи охлаждающей воды;

4 — головка электрода; 5 — корпус электрода

Тип А

Таблица 1

Размеры, мм

Электродная посадка	Конус 1:x	d 1	d 2 h8	d 3 H8	d 4	d 5 H 12	l 1 +/- 0,5	Усилие на электроде F <*>, кН max
A 10	1:10	10	16 20 25	9,8	5,5	8,5	13	2,5
A 13		13	20 25 31,5 40	12,7	7,5	11	16	4
A 16		16	25 31,5 40	15,5	8,5	13,5	20	6,3
A 20		20	31,5 40	19	10,5	16,5	25	10
A 25		25	40	24,5	13,5	21,5	31,5	16
A 32	1:5	32	50	31	14	23	40	25
A 40	1:5	40	63	39	16	29	50	40

<*> Для справок.

Тип B

Таблица 2

Размеры, мм

Электродная посадка	Конус 1:x	d 1	d 2 h8	d 3 H8	d 4	d 5 H 12	l 1 +/- 0,5	Усилие на электроде F <*>, кН max
B 10	1:10	10	16 20 25	9,8	5,5	-	-	2,5
B 13		13	25 31,5 40	12,7	7,5	10	26	4
B 16		16	25 31,5 40	15,5	8,5	12,5	31,5	6,3
B 20		20	31,5 40	19	10,5	15	40	10
B 25		25	40	24,5	13,5	19,5	50	16
B 32	1:5	32	50	31	14	-	-	25
B 40	1:5	40	63	39	16	-	-	40

<*> Для справок.

Таблица 3

Размеры, мм

Электродная посадка	d 6 h8	d 7 H8	d 8 H12	l 2 +/- 0,5	l 3	l 4 +0,5	Усилие на электроде F <*>, кН max
C 13 C 16 C 20	13 16 20	10 12 15	6,5 8 10,5	6,5 8 10	10 13 15	8 9,5 11,5	2,5 4 6,3

<*> Для справок.

2. Пример условного обозначения конической посадки электродов типа A при d_{1} = 16 мм:

A 16 ГОСТ 25444-90
