ГОСТ 25425-90 (СТ СЭВ 129-74). Пластины твердосплавные напаиваемые типа 26. Конструкция и размеры

(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2764)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 26

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips, type 26. Design and dimensions

ГОСТ 25425-90 (СТ СЭВ 129-74)

Группа В56

ОКП 19 6000

1 июля 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.

2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2764.

3. Срок проверки — 1999 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 25425-82.

5. Стандарт полностью соответствует СТ СЭВ 129-74.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2209-90 ГОСТ 25393-90	5 3

1. Настоящий стандарт распространяется на пластины для разверток.

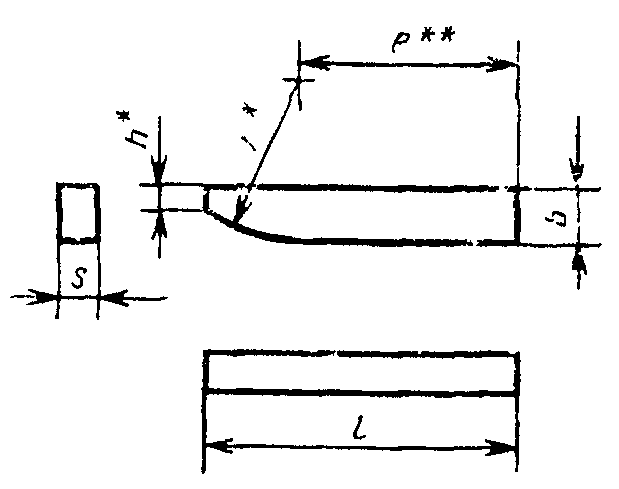

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

---

<*> Размеры для пресс-форм.

<**> Размер для справок.

Таблица 1

Размеры, мм

Обозначение пластин	l	b	s	h (пред. откл. +0,4)	r	е	Основное применение	Дополнительное применение
26010	12	2,0	0,8	0,8	25	4,4	№ 2, № 4, № 10, № 11	№ 1, № 3, № 7, № 8, № 9
26030	16	2,5	1,2	1,0		7,5	№ 2, № 4, № 10, № 11	№ 1, № 3, № 7, № 8, № 9
26050	19	3,0	1,4			9,2	№ 2, № 4, № 10, № 11	№ 1, № 3, № 7, № 8, № 9
26070	22	3,5	1,8	1,4		12,0	№ 2, № 4, № 10, № 11	№ 1, № 3, № 7, № 8, № 9
26090	25	4,0	2,2			13,9	№ 2, № 4, № 10, № 11	№ 1, № 3, № 7, № 8, № 9
26130	30	5,0	2,8			17,1	№ 2, № 4, № 10, № 11	№ 1, № 3, № 7, № 8, № 9
26250	32		3,0	2,0	31,5	18,6	№ 2, № 4, № 10, № 11	№ 1, № 3, № 7, № 8, № 9

Примечание. Пластины повышенной степени точности, предназначенные для пайки в пазах, изготавливаются по специальному заказу.

3. Условное обозначение пластин — по ГОСТ 25393.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования — по ГОСТ 2209.

6. Применяемые марки сплавов: № 1 — Т30К4; № 2 — Т15К6; № 3 — Т14К8; № 4 — Т5К10; № 7 — ВК3; ВК3-М; № 8 — ВК6-М, ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ.

Приложение

Справочное

Таблица 2

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
	Т30К4	Т15К6	Т14К8	Т5К10	ВК3-М, ВК3	ВК6-ОМ, ВК6-М, ВК6	ВК8	ВК10-ХОМ
26010	0,16	0,19	0,19	0,21	0,26	0,25	0,25	0,25
26030	0,42	0,49	0,49	0,55	0,65	0,64	0,63	0,63
26050	0,69	0,81	0,81	0,91	1,08	1,06	1,04	1,05
26070	1,22	1,44	1,45	1,62	1,92	1,88	1,85	1,86
26090	1,94	2,28	2,29	2,56	3,04	2,97	2,93	2,95
26130	3,67	4,32	4,34	4,85	5,77	5,63	5,56	5,61
26250	4,40	5,18	5,21	5,88	6,96	6,80	6,77	6,82

---
