ГОСТ 25423-90. Пластины твердосплавные напаиваемые типа 49. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2763)
от 31 октября 1990 г. № 2763
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 49
Hard metal brazed tips, type 49. Design and dimensions
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2763.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для торцевых фрез.

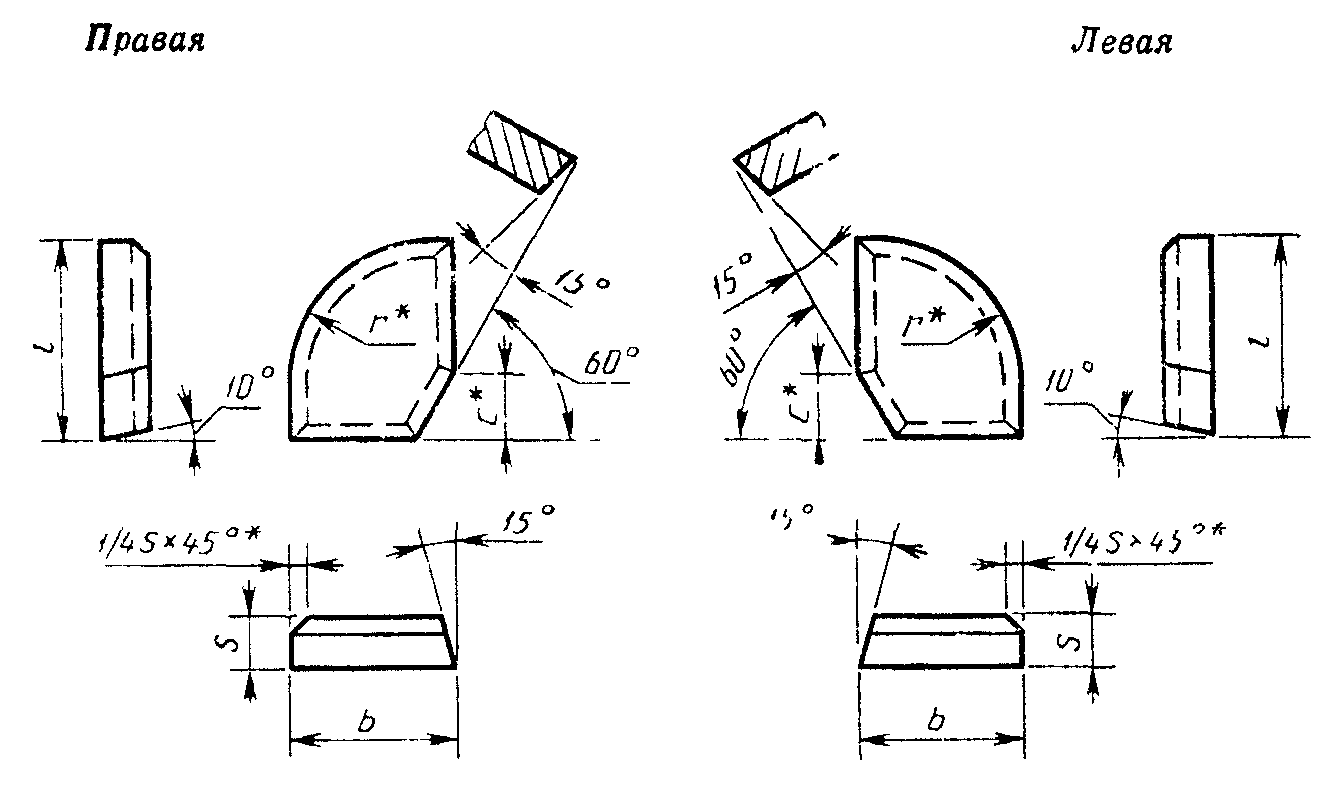

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
<*> Размеры для пресс-форм.
| Обозначение пластин | l | b | s | r | с | Основное применение | Дополнительное применение | Применение по специальному заказу | |
| правых | левых | ||||||||
| 49010 | - | 15 | 12 | 3,0 | 12,5 | 3 | № 2 | № 3, № 4, № 5, № 8, № 9, № 10, № 11 | № 12, № 13 |
| 49030 | - | 8 | № 2 | № 3, № 4, № 5, № 8, № 9, № 10, № 11 | № 12, № 13 | ||||
| 49050 | 49060 | 20 | 16 | 3,5 | 16,0 | 3 | № 4, № 10 | № 2, № 3, № 5, № 8, № 9, № 11 | № 12, № 13 |
| 49070 | 49080 | 8 | № 4, № 10 | № 2, № 3, № 5, № 8, № 9, № 11 | № 12, № 13 | ||||
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15К6; № 3 — Т14К8; № 4 — Т5К10, № 5 — ТТ10К8-Б; № 8 — ВК6-М; ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ; № 12 — ТТ20К9; № 13 — Т8К7.
Справочное
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |||||||||
| правых | левых | Т15К6 | Т14К8 | Т5К10 | ТТ10К8-Б | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | ВК10-ХОМ | ТТ20К9 | Т8К7 |
| 49010 | - | 4,55 | 4,57 | 5,12 | 5,48 | 5,94 | 5,86 | 5,90 | 5,02 | 5,24 |
| 49030 | - | 4,03 | 4,05 | 4,53 | 4,85 | 5,26 | 5,19 | 5,23 | 4,44 | 4,64 |
| 49050 | 49060 | 9,52 | 9,57 | 10,80 | 11,60 | 12,60 | 12,40 | 12,49 | 10,60 | 11,00 |
| 49070 | 49080 | 8,90 | 8,96 | 10,10 | 10,80 | 11,80 | 11,60 | 11,68 | 9,90 | 10,30 |
