ГОСТ 25422-90. Пластины твердосплавные напаиваемые типа 48. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2763)
от 31 октября 1990 г. № 2763
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 48
Hard metal brazed tips, type 48. Design and dimensions
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2763.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для резцов при нарезании трапецеидальной резьбы.

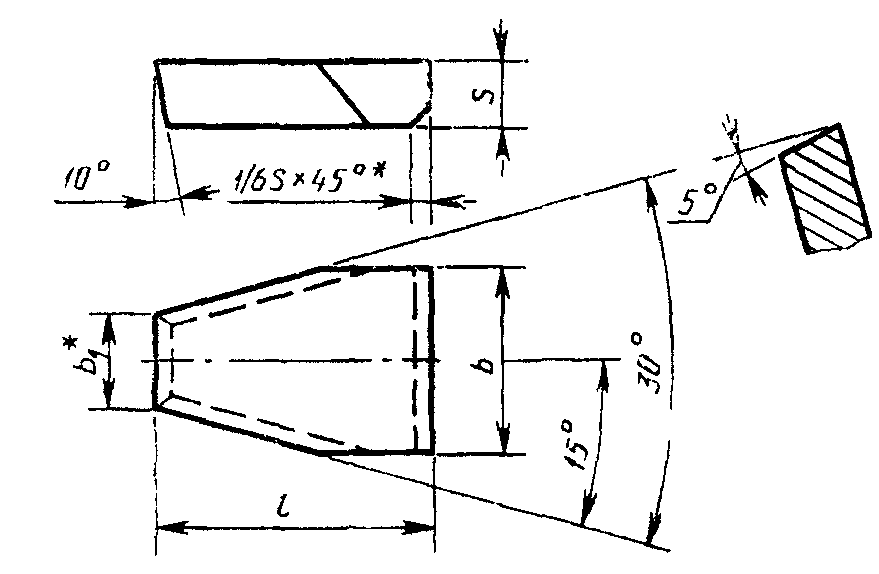

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
<*> Размеры для пресс-форм.
| Обозначение пластин | l | b | b 1 | s | Основное применение | Дополнительное применение |
| 48010 | 12 | 4,0 | 1,5 | 4 | № 2 | № 4, № 8, № 9, № 10 |
| 48030 | 16 | 5,5 | 2,1 | № 2 | № 4, № 8, № 9, № 10 | |
| 48050 | 18 | 8,5 | 3,4 | 6 | № 2, № 10 | № 4, № 8, № 9 |
| 48070 | 10,0 | 4,6 | № 2 | № 4, № 8, № 9, № 10 | ||
| 48090 | 20 | 13,0 | 5,8 | № 10 | № 2, № 4, № 8, № 9 | |
| 48110 | 22 | 15,0 | 7,2 | № 10 | № 2, № 4, № 8, № 9, № 10 | |
| 48130 | 25 | 18,0 | 8,8 | 7 | № 10 | № 2, № 4, № 8, № 9 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15К6; № 4 — Т5К10; № 8 — ВК6-М, ВК6-ОМ; № 9 — ВК6; № 10 — ВК8.
Справочное
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |||
| Т15К6 | Т5К10 | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | |
| 48010 | 1,78 | 2,02 | 2,36 | 2,33 |
| 48030 | 3,32 | 3,76 | 4,40 | 4,33 |
| 48050 | 8,20 | 9,30 | 10,80 | 10,70 |
| 48070 | 9,75 | 11,00 | 12,90 | 12,70 |
| 48090 | 13,60 | 15,40 | 17,90 | 17,70 |
| 48110 | 17,60 | 20,00 | 23,30 | 23,00 |
| 48130 | 27,90 | 31,70 | 36,90 | 36,50 |
