ГОСТ 25421-90. Пластины твердосплавные напаиваемые типа 47
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2763)
от 31 октября 1990 г. № 2763
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 47
Hard metal brazed tips, type 47. Design and dimensions
1 июля 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2763.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для токарных проходных и отрезных резцов к автоматам продольно-фасонного точения.

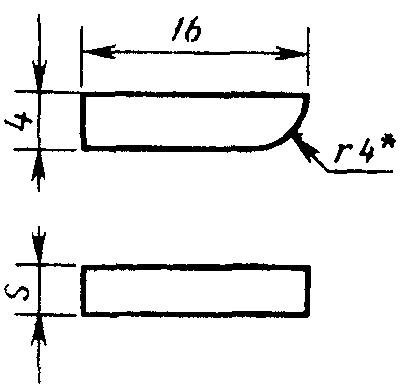

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | s | Основное применение | Дополнительное применение |
|---|---|---|---|
| 47010 | 1,0 | № 2, № 4, № 10 | № 3, № 8, № 9, № 11 |
| 47030 | 1,6 | № 2, № 4, № 10 | № 3, № 8, № 9, № 11 |
| 47050 | 2,0 | № 2, № 4, № 10 | № 3, № 8, № 9, № 11 |
| 47070 | 2,5 | № 2, № 4, № 10 | № 3, № 8, № 9, № 11 |
| 47090 | 3,0 | № 2, № 4, № 10 | № 3, № 8, № 9, № 11 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15К6; № 3 — Т14К8; № 4 — Т5К10; № 8 — ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ.
Приложение
Справочное
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |||||
| T15К6 | Т14К8 | Т5К10 | ВК6-ОМ, ВК6 | ВК8 | ВК10-ХОМ | |
| 47010 | 0,68 | 0,69 | 0,78 | 0,90 | 0,89 | 0,89 |
| 47030 | 1,01 | 1,01 | 1,14 | 1,33 | 1,32 | 1,32 |
| 47050 | 1,23 | 1,23 | 1,39 | 1,62 | 1,60 | 1,62 |
| 47070 | 1,50 | 1,50 | 1,70 | 1,98 | 1,95 | 1,97 |
| 47090 | 1,77 | 1,77 | 2,00 | 2,34 | 2,31 | 2,33 |
