ГОСТ 25420-90. Пластины твердосплавные напаиваемые типа 44. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2763)
от 31 октября 1990 г. № 2763
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 44
Hard metal brazed tips, type 44. Design and dimensions
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2763.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для фасочных резцов.

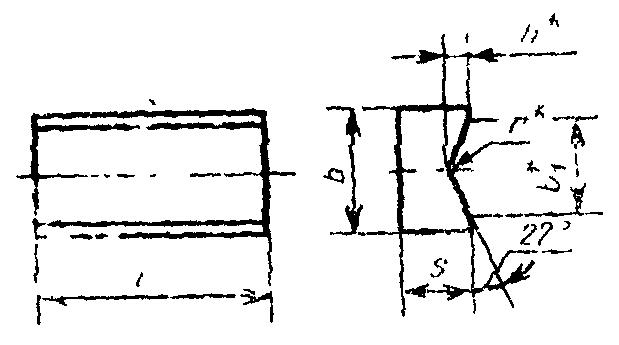

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | b 1 | h | r | Дополнительное применение |
| 44010 | 12 | 6 | 4,5 | 5 | 0,9 | 2 | № 3, № 4 |
| 44090 | 16 | 8 | 7 | 1,0 | 4 | № 3, № 4 | |
| 44050 | 18 | 10 | 5,5 | 9 | 1,4 | 5 | № 3, № 4 |
| 44070 | 20 | 12 | 7,0 | 10 | 1,6 | 6 | № 3, № 4 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 3 — Т14К8; № 4 — Т5К10.
Справочное
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |
| Т14К8 | Т5К10 | |
| 44010 | 3,35 | 3,78 |
| 44090 | 5,70 | 6,43 |
| 44050 | 9,67 | 10,90 |
| 44070 | 16,90 | 19,10 |
