ГОСТ 25419-90. Пластины твердосплавные напаиваемые типа 43. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2763)
от 31 октября 1990 г. № 2763
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 43
Hard metal brazed tips, type 43. Design and dimensions
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам СССР от 31.10.1990 № 2763.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для желобных резцов.

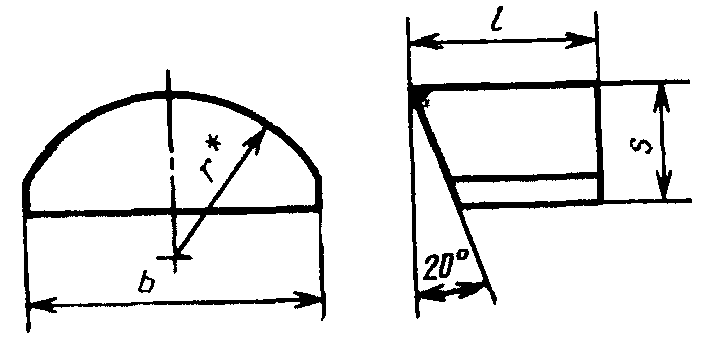

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | r | Дополнительное применение |
| 43010 | 12 | 7,8 | 3,5 | 4 | № 3, № 4 |
| 43030 | 16 | 11,0 | 5,0 | 6 | № 3, № 4 |
| 43050 | 15,0 | 5,5 | 8 | № 3, № 4 | |
| 43070 | 19,0 | 7,5 | 10 | № 3, № 4 | |
| 43090 | 18 | 22,5 | 9,0 | 12 | № 3, № 4 |
| 43110 | 26,0 | 10,5 | 14 | № 3, № 4 | |
| 43130 | 30,0 | 12,0 | 16 | № 3, № 4 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 3 — Т14К8, № 4 — Т5К10.
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |
| Т14К8 | Т5К10 | |
| 43010 | 2,70 | 3,05 |
| 43030 | 7,45 | 8,40 |
| 43050 | 10,30 | 11,60 |
| 43070 | 17,60 | 19,80 |
| 43090 | 28,90 | 32,60 |
| 43110 | 37,60 | 42,40 |
| 43130 | 46,80 | 52,80 |
