Введен в действие
Постановлением Госстандарта СССР

от 18 августа 1982 г. № 3272

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 41

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips, type 41. Design and dimensions

ГОСТ 25417-82

Группа В56

ОКП 19 6000

Взамен
ГОСТ 2209-69

в части формы 41

Постановлением Государственного комитета по стандартам от 18 августа 1982 г. № 3272 срок введения установлен с 01.07.1983.

1. Настоящий стандарт распространяется на пластины для расточных резцов при снятии тонких стружек.

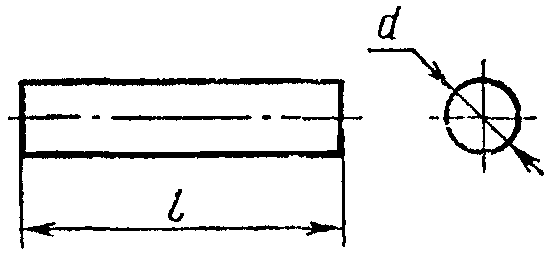

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

рис. 1

мм

Обозначение пластин	d	l
41110	3,2	10
41130	4,2	12
41150		16
41170		20
41190	5,2	16
41210		20
41230		25

3. Условное обозначение пластин — по ГОСТ 25393-82.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования — по ГОСТ 2209-82.

Приложение

Справочное

Ориентировочная масса пластин

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	Т5К10	Т14К8	Т15К6	Т30К4	Т5К12	ТТ10К8Б	ТТ7К12
41110	1,02	0,91	0,90	0,77	1,06	1,09	1,06
41130	2,12	1,88	1,87	1,59	2,20	2,27	2,19
41150	2,83	2,51	2,42	2,12	2,93	3,03	2,92
41170	3,53	3,13	3,11	2,65	3,67	3,78	3,65
41190	4,30	3,81	3,79	3,22	4,46	4,60	4,44
41210	5,43	4,80	4,78	4,07	5,53	5,81	5,60
41230	6,78	6,02	5,98	5,08	7,04	7,26	7,00

Продолжение

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	ВК3, ВК3М	ВК4	ВК6, ВК6М, ВК60М	ВК8	ВК10М, ВК100М	ТТ8К6	ТТ20К9
41110	1,21	1,21	1,19	1,18	1,16	1,04	1,00
41130	2,52	2,50	2,48	2,45	2,40	2,17	2,08
41150	3,35	3,33	3,30	3,26	3,21	2,89	2,77
41170	4,19	4,16	4,12	4,07	4,00	3,61	3,46
41190	5,10	5,07	5,00	4,95	4,87	4,40	4,21
41210	6,43	6,40	6,33	6,25	6,15	5,56	5,32
41230	8,04	8,00	7,90	7,80	7,68	6,94	6,66
