ГОСТ 25416-90. Пластины твердосплавные напаиваемые типа 39. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2764)
от 31 октября 1990 г. № 2764
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 39
Hard metal brazed tips, type 39. Design and dimensions
1 июля 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2764.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для направляющих к сверлам глубокого сверления.

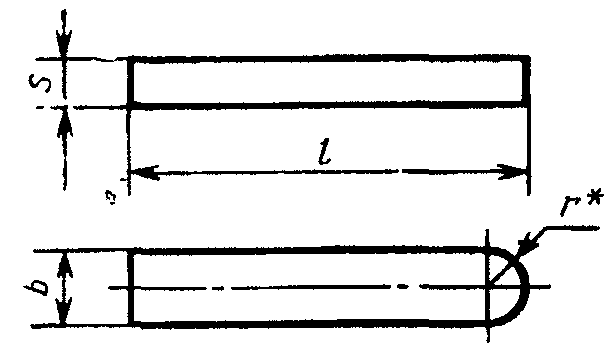

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | r | Основное применение | Дополнительное применение |
| 39010 | 18 | 2,5 | 2,5 | 1,25 | № 2, № 3, № 8, № 9, № 10 | |
| 39030 | 20 | 3,0 | 3,0 | 3,50 | № 2, № 3, № 8, № 9, № 10 | |
| 39050 | 25 | 5,0 | 4,0 | 2,50 | № 2 | № 3, № 8, № 9, № 10 |
| 39130 | 32 | 6,0 | 5,0 | 3,00 | № 2 | № 3, № 8, № 9, № 10 |
| 39150 | 36 | 8,0 | 4,00 | № 2, № 3, № 8, № 9, № 10 | ||
| 39110 | 40 | 10,0 | 5,00 | № 2, № 3, № 8, № 9, № 10 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15К6, № 3 — Т14К8, № 8 — ВК6-М, ВК6-ОМ, № 9 — ВК6, № 10 — ВК8.
Приложение
Справочное
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |||
| Т15К6 | Т14К8 | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | |
| 39010 | 1,25 | 1,26 | 1,66 | 1,64 |
| 39030 | 2,00 | 2,01 | 2,64 | 2,61 |
| 39050 | 5,52 | 5,55 | 7,30 | 7,20 |
| 39130 | 10,60 | 10,70 | 14,00 | 13,90 |
| 39150 | 15,90 | 16,00 | 21,00 | 20,70 |
| 39110 | 22,00 | 21,00 | 29,00 | 28,70 |
