ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 34

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips, type 34. Design and dimensions

ГОСТ 25413-82

Группа В56

ОКП 19 6000

Взамен
ГОСТ 2209-69
в части формы 34

Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3271 срок введения установлен с 1 июля 1983 года.

Переиздание. Август 1983 г.

1. Настоящий стандарт распространяется на центры к токарным и круглошлифовальным станкам.

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

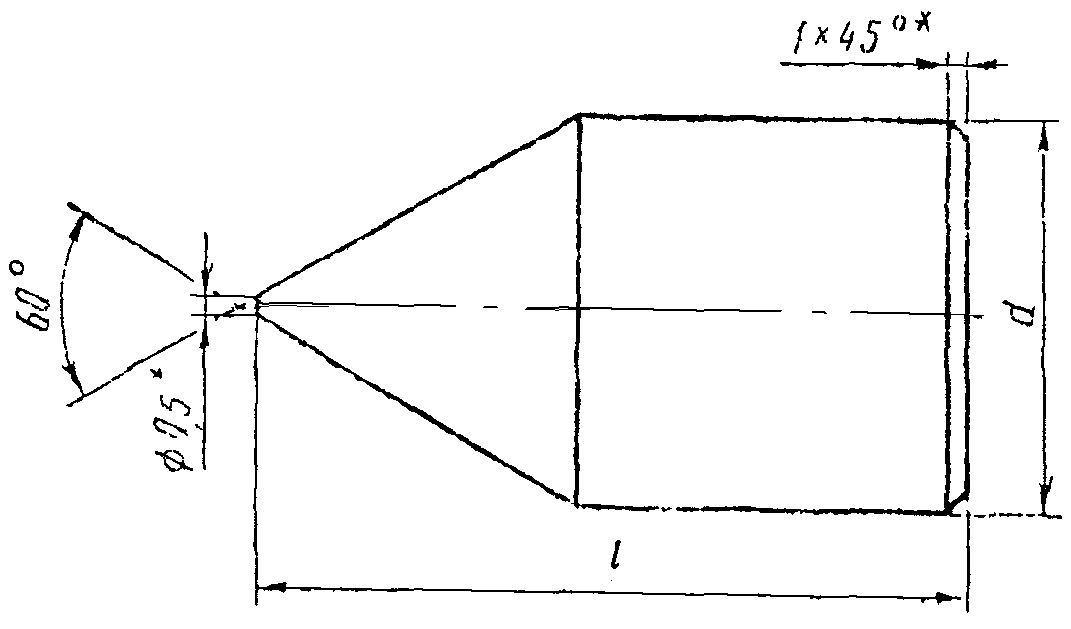

рис. 1

<*> Размеры для пресс-форм.

мм

Обозначение пластин	d	l
34090	5	12
34110	7	14
34130	11	20
34150	14	22
34170	18	30
34190	22	40
34210	32	55

3. Условное обозначение пластин — по ГОСТ 25393-82.

4. Ориентировочная масса пластин указана и справочном Приложении.

5. Технические требования — по ГОСТ 2209-82.

Приложение
Справочное

Ориентировочная масса пластин

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	Т5К10	Т14К8	Т15К6	Т30К4	Т5К12	ТТ10К8Б	ТТ7К12
34090	3,67	3,26	3,24	2,75	3,81	3,93	3,79
34110	5,24	4,64	4,61	3,92	5,43	5,61	5,40
34130	17,8	15,8	15,7	13,3	18,4	19,0	18,3
34150	29,8	26,4	26,2	22,3	30,9	31,9	30,7
34170	68,4	60,7	60,3	51,3	71,0	73,2	70,6
34190	142	126	125	106	147	152	146
34210	401	356	353	300	416	429	414

Продолжение

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	ВК3, ВК3М	ВК4	ВК6, ВК6М, ВК60М	ВК8	ВК10М, ВК100М	ТТ8К6	ТТ20К9
34090	4,35	4,33	4,28	4,23	4,16	3,76	3,60
34110	6,20	6,17	6,10	6,03	5,94	5,36	5,13
34130	21,1	20,9	20,7	20,5	20,2	18,2	17,4
34150	35,3	35,1	34,7	34,3	33,8	30,5	29,2
34170	81,1	80,6	79,8	78,8	77,5	70,0	67,1
34190	168	167	165	163	161	145	139
34210	475	472	467	462	454	410	393
