ГОСТ 25412-90. Пластины твердосплавные напаиваемые типа 32. Конструкция и размеры
(утв. и введен в действие Постановлением Госстандарта СССР от 31.10.1990 № 2764)
от 31 октября 1990 г. № 2764
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 32
Hard metal brazed tips, type 32. Design and dimensions
Информационные данные
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2764.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для резцов при прорезке канавок в шкивах под клиновые ремни.

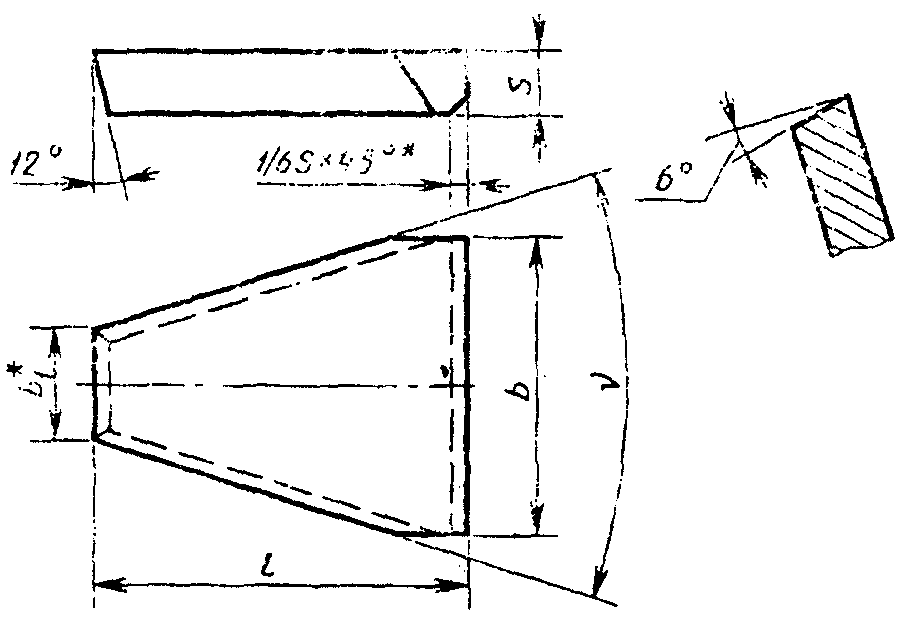

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | b 1 | s | °, град | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 32190 | 20 | 14 | 4,4 | 5,0 | 34 | № 2, № 4, № 5, № 10 | № 3, № 8, № 9, № 11 | |
| 32210 | 25 | 18 | 6,0 | № 2, № 4, № 5, № 10 | № 3, № 8, № 9, № 11 | |||
| 32230 | 32 | 22 | 7,8 | 6,0 | № 2, № 4, № 10 | № 3, № 5, № 8, № 9, № 11 | ||
| 32250 | 36 | 28 | 10,3 | № 2, № 4, № 10 | № 3, № 5, № 8, № 9, № 11 | |||
| 32270 | 45 | 38 | 14,5 | 8,0 | 36 | № 2, № 4, № 10 | № 3, № 5, № 9, № 11 | № 8 |
| 32290 | 50 | 44 | 17,0 | № 2, № 4, № 10 | № 3, № 5, № 9, № 11 | № 8 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15К6; № 3 — Т14К8; № 4 — Т5К10; № 5 — ТТ10К8-Б; № 8 — ВК6-М; ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ.
| Обозначение пластин | Ориентировочная мacca пластин в г из твердого сплава марок | ||||||
| Т15К6 | Т14К8 | Т5К10 | ТТ10К8-Б | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | ВК10-ХОМ | |
| 32190 | 11,30 | 11,40 | 12,80 | 13,70 | 14,90 | 14,80 | 14,90 |
| 32210 | 18,40 | 18,50 | 20,90 | 22,40 | 24,30 | 24,00 | 24,17 |
| 32230 | 36,00 | 36,20 | 40,80 | 43,50 | 47,60 | 47,00 | 47,33 |
| 32250 | 50,10 | 50,40 | 57,00 | 61,00 | 66,30 | 65,50 | 65,96 |
| 32270 | 114,00 | 115,00 | 130,00 | 139,00 | 151,00 | 149,00 | 150,04 |
| 32290 | 147,00 | 148,00 | 167,00 | 179,00 | 195,00 | 192,00 | 193,34 |
