ГОСТ 25411-90. Пластины твердосплавные напаиваемые типа 31. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2764)
от 31 октября 1990 г. № 2764
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 31
Hard metal brazed tips, type 31. Design and dimensions
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов, Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам СССР от 31.10.1990 № 2764.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пульта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для угловых фрез.

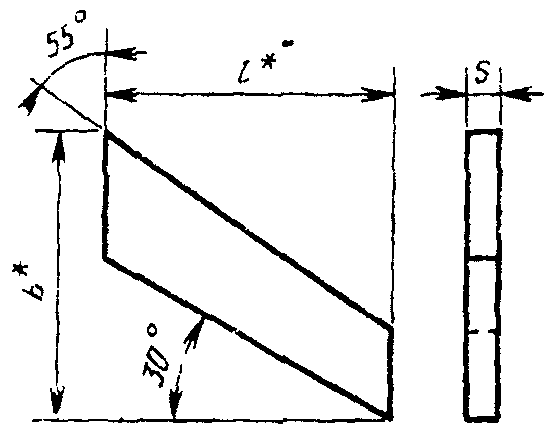

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 31010 | 13 | 12,5 | 2,5 | № 10 | № 2, № 4, № 8, № 9, № 11 | № 12, № 13 |
| 31030 | 15 | 14,5 | 3,0 | № 10 | № 2, № 4, № 8, № 9, № 11 | № 12, № 13 |
| 31050 | 18 | 17,5 | № 10 | № 2, № 4, № 8, № 9, № 11 | № 12, № 13 | |
| 31070 | 20 | 19,5 | 3,5 | № 4, № 10 | № 2, № 8, № 9, № 11 | № 12, № 13 |
| 31090 | 25 | 24,5 | 4,0 | № 2, № 4, № 10 | № 9, № 11 | № 12, № 13 |
| 31110 | 34 | 31,5 | 5,0 | № 2, № 4, № 10 | № 9, № 11 | № 8, № 12, № 13 |
| 31130 | 50 | 44,0 | 7,0 | № 2, № 4, № 10 | № 9, № 11 | № 8, № 12, № 13 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15К6; № 4 — Т5К10; № 8 — ВК6-М, ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ; № 12 — ТТ20К9; № 13 — Т8К7.
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | ||||||
| Т15К6 | Т5К10 | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | ВК10-ХОМ | ТТ20К9 | Т8К7 | |
| 31010 | 1,53 | 1,74 | 2,03 | 2,00 | 2,01 | 1,71 | 1,78 |
| 31030 | 2,49 | 2,83 | 3,30 | 3,26 | 3,28 | 2,77 | 2,90 |
| 31050 | 3,65 | 4,15 | 4,83 | 4,78 | 4,82 | 4,07 | 4,25 |
| 31070 | 5,30 | 6,03 | 7,05 | 6,95 | 6,99 | 5,91 | 6,17 |
| 31090 | 9,60 | 10,90 | 12,70 | 12,60 | 12,69 | 10,70 | 11,20 |
| 31110 | 18,80 | 21,30 | 24,80 | 24,50 | 24,67 | 20,90 | 21,80 |
| 31130 | 47,60 | 54,00 | 63,00 | 62,20 | 62,63 | 52,90 | 55,30 |
