ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 27

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips type 27. Design and dimensions

ГОСТ 25410-82

Группа В56

ОКП 19 6000

Взамен
ГОСТ 2209-69
в части формы 27

Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3270 срок введения установлен с 01.07.83.

Переиздание. Август 1983 г.

1. Настоящий стандарт распространяется на пластины для облицовочных зенкеров.

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

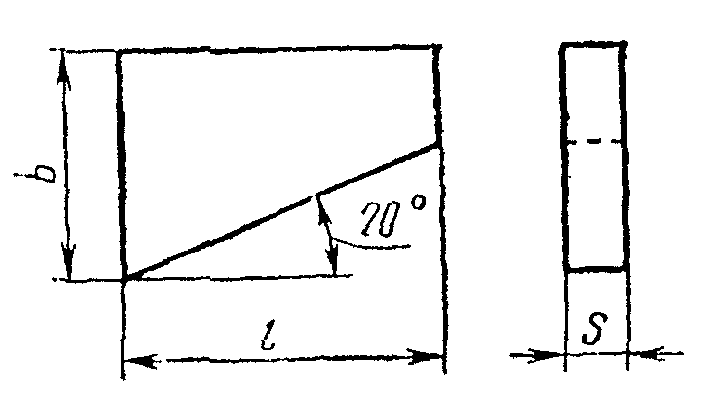

рис. 1

мм

Обозначение пластин	l	b	s
27010	4,5	4,5	2,0
27030	6,0	5,0
27050	7,5	5,0	2,5
27070	10,0	6,5
27090	12,0	8,0	3,0
27110	14,0	9,0
27130	15,5	10,0
27150	18,0	12,0	3,5
27170	20,0	14,0	4,0
27190	22,5	15,0

3. Условное обозначение пластин — по ГОСТ 25393-82.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования — по ГОСТ 2209-82.

Приложение

Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	Т5К10	Т14К8	Т15К6	Т30К4	Т5К12	ТТ10К8Б	ТТ7К12
27010	0,42	0,38	0,37	0,32	0,44	0,45	0,44
27030	0,57	0,53	0,53	0,45	0,62	0,61	0,62
27050	0,87	0,77	0,77	0,65	0,91	0,93	0,90
27070	1,50	1,33	1,32	1,12	1,55	1,60	1,55
27090	2,68	2,38	2,36	2,01	2,78	2,87	2,77
27110	3,47	3,08	3,06	2,60	3,60	3,71	3,58
27130	4,27	3,79	3,77	3,20	4,43	4,57	4,41
27150	7,03	6,24	6,20	5,27	7,30	7,52	7,26
27170	10,6	9,41	9,35	7,95	11,0	11,3	10,9
27190	12,6	11,1	11,1	9,41	13,0	13,5	13,1

Продолжение

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	ВК3, ВК3М	ВК4	ВК6, ВК6М, ВК60М	ВК8	ВК10М, ВК100М	ТТ8К6	ТТ20К9
27010	0,50	0,50	0,49	0,49	0,47	0,43	0,41
27030	0,71	0,71	0,70	0,69	0,65	0,58	0,56
27050	1,03	1,03	1,02	1,00	0,98	0,89	0,85
27070	1,77	1,76	1,74	1,72	1,70	1,53	1,47
27090	3,18	3,16	3,12	3,09	3,03	2,74	2,63
27110	4,11	4,09	4,04	3,99	3,93	3,55	3,40
27130	5,06	5,03	4,98	4,92	4,84	4,37	4,19
27150	8,34	8,29	8,19	8,10	7,97	7,19	6,89
27170	12,6	12,5	12,4	12,2	12,0	10,8	10,4
27190	14,9	14,8	14,6	14,5	14,3	12,9	12,3
