ГОСТ 25409-90. Пластины твердосплавные напаиваемые типа 24. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2762)
от 31 октября 1990 г. № 2762
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 24
Hard metal brazed tips, type 24. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Скрипник; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2762.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для дисковых концевых фрез и торцево-цилиндрических фрез к агрегатным станкам.

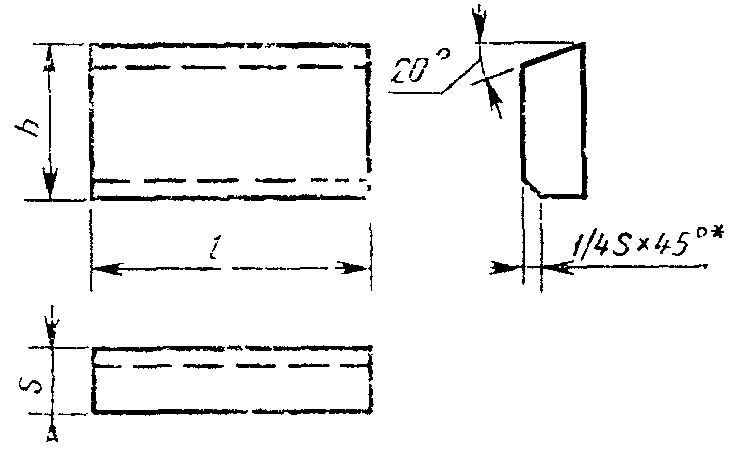

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | Основное применение | Дополнительное применение | Применение по специальному заказу |
| 24010 | 6 | 7 | 3,0 | № 2, № 7, № 10 | № 8, № 9, № 11 | № 1, № 3, № 4, № 5, № 13 |
| 24050 | 8 | № 2, № 7, № 10 | № 8, № 9, № 11 | № 1, № 3, № 4, № 5, № 13 | ||
| 24070 | 10 | 5 | № 2, № 7, № 10 | № 8, № 9, № 11 | № 1, № 3, № 4, № 5, № 13 | |
| 24090 | 7 | № 2, № 7, № 10 | № 1, № 3, № 8, № 9, № 11 | № 4, № 5, № 13 | ||
| 24770 | 12 | № 2, № 3, № 7, № 10 | № 1, № 8, № 9, № 11 | № 4, № 5, № 13 | ||
| 24130 | 9 | 3,5 | № 2, № 3, № 7, № 10 | № 1, № 4, № 5, № 8, № 9, № 11 | № 13 | |
| 24170 | 14 | № 2, № 3, № 7, № 10 | № 1, № 4, № 5, № 8, № 9, № 11 | № 13 | ||
| 24210 | 16 | № 2, № 3, № 4, № 5, № 7, № 10 | № 1, № 8, № 9, № 11 | № 13 | ||
| 24250 | 18 | № 2, № 3, № 4, № 7, № 10 | № 1, № 5, № 8, № 9, № 11 | № 13 | ||
| 24270 | 20 | 10 | 4,0 | № 2, № 3, № 4, № 7, № 10 | № 1, № 5, № 8, № 9, № 11 | № 13 |
| 24290 | 22 | № 3, № 4, № 7, № 10 | № 2, № 5, № 8, № 9, № 11 | № 1, № 13 | ||
| 24470 | 14 | № 3, № 4, № 7, № 10 | № 2, № 5, № 8, № 9, № 11 | № 1, № 13 | ||
| 24790 | 25 | 10 | № 3, № 4, № 10 | № 5, № 7, № 8, № 9, № 11 | № 1, № 2, № 13 | |
| 24870 | 14 | № 3, № 4, № 10 | № 5, № 7, № 8, № 9, № 11 | № 1, № 2, № 13 | ||
| 24550 | 28 | № 4, № 10 | № 3, № 5, № 7, № 8, № 9, № 11, № 13 | № 1, № 2 | ||
| 24570 | 32 | № 4, № 10 | № 3, № 5, № 7, № 8, № 9, № 11, № 13 | № 1, № 2, № 3 | ||
| 24590 | 36 | № 4, № 10 | № 5, № 7, № 8, № 9, № 11 | № 1, № 2, № 3, № 13 | ||
| 24650 | 40 | 5,0 | № 4, № 10 | № 7, № 8, № 9, № 11 | № 1, № 2, № 3, № 13 | |
| 24850 | 45 | № 4, № 10 | № 7, № 8, № 9, № 11 | № 5, № 13 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 1 — Т30К4; № 2 — Т15К6; № 3 — Т14К8; № 4 — Т5К10; № 5 — ТТ10К8-Б; № 7 — ВК3, ВК3-М; № 8 — ВК6-М, ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ; № 13 — Т8К7.
Приложение
| Обозначение | Ориентировочная масса пластин в г из твердого сплава марок | |||||||||
| пластин | Т30К4 | Т15К6 | Т14К8 | Т5К10 | ТТ10К8-Б | ВК3-М, ВК3 | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | ВК10-ХОМ | Т8К7 |
| 24010 | 1,08 | 1,27 | 1,28 | 1,45 | 1,55 | 1,71 | 1,69 | 1,67 | 1,68 | 1,48 |
| 24050 | 1,46 | 1,71 | 1,73 | 1,95 | 2,09 | 2,31 | 2,27 | 2,24 | 2,26 | 1,99 |
| 24070 | 1,25 | 1,47 | 1,48 | 1,66 | 1,78 | 1,97 | 1,94 | 1,92 | 1,93 | 1,70 |
| 24090 | 1,82 | 2,14 | 2,16 | 2,43 | 2,60 | 2,88 | 2,83 | 2,80 | 2,82 | 2,49 |
| 24770 | 2,19 | 2,57 | 2,59 | 2,92 | 3,13 | 3,46 | 3,40 | 3,36 | 3,38 | 2,99 |
| 24130 | 3,31 | 3,80 | 3,92 | 4,42 | 4,73 | 5,23 | 5,15 | 5,09 | 5,13 | 4,52 |
| 24170 | 3,87 | 4,56 | 4,59 | 5,17 | 5,53 | 6,13 | 6,03 | 5,95 | 5,99 | 5,29 |
| 24210 | 4,40 | 5,20 | 5,20 | 5,90 | 6,31 | 7,00 | 6,85 | 6,80 | 6,85 | 6,04 |
| 24250 | 5,00 | 5,85 | 5,90 | 6,65 | 7,12 | 7,85 | 7,75 | 7,65 | 7,70 | 6,80 |
| 24270 | 7,00 | 8,25 | 8,30 | 9,40 | 10,10 | 11,10 | 11,00 | 10,80 | 10,88 | 9,62 |
| 24290 | 7,70 | 9,10 | 9,15 | 10,30 | 11,00 | 12,20 | 12,00 | 11,90 | 11,98 | 10,50 |
| 24470 | 11,10 | 13,00 | 13,10 | 14,80 | 15,80 | 17,50 | 17,30 | 17,10 | 17,22 | 15,10 |
| 24790 | 8,75 | 10,30 | 10,40 | 11,70 | 12,50 | 13,90 | 13,60 | 13,50 | 13,59 | 12,00 |
| 24870 | 12,60 | 14,80 | 14,90 | 16,80 | 18,00 | 19,90 | 19,60 | 19,40 | 19,54 | 17,20 |
| 24550 | 14,10 | 16,60 | 16,70 | 18,80 | 20,10 | 22,30 | 22,00 | 21,70 | 21,85 | 19,20 |
| 24570 | 16,00 | 18,90 | 19,00 | 21,50 | 23,00 | 25,50 | 25,00 | 24,80 | 24,97 | 22,00 |
| 24590 | 18,10 | 21,50 | 21,40 | 24,20 | 25,90 | 28,70 | 28,20 | 28,00 | 28,20 | 24,80 |
| 24650 | 24,90 | 29,30 | 29,50 | 33,30 | 35,60 | 39,40 | 38,80 | 38,30 | 38,57 | 34,10 |
| 24850 | 28,00 | 33,00 | 33,20 | 37,40 | 40,00 | 44,40 | 43,60 | 43,10 | 43,40 | 38,30 |
