ГОСТ 25407-90. Пластины твердосплавные напаиваемые типа 18. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2762)
от 31 октября 1990 г. № 2762
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 18
Hard metal brazed tips, type 18. Design and dimensions
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2762.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для круглофасочных резцов.

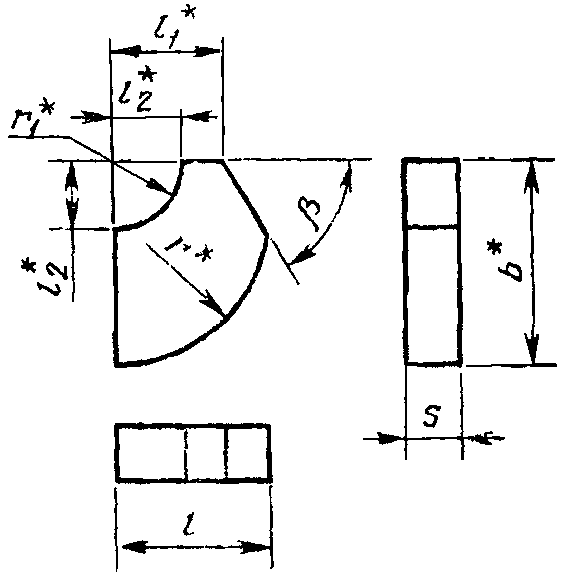

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | l 1 | l 2 | r | r 1 | бета, град | Дополнительное применение | Применение по специальному заказу |
| 18050 | 8 | 12 | 3 | 6 | 3 | 8 | 3 | 60 | № 3, № 4, № 7, № 9 | № 10 |
| 18070 | 10 | 15 | 4 | 8 | 5 | 10 | 5 | |||
| 18090 | 12 | 18 | 5 | 10 | 6 | 12 | 6 | |||
| 18130 | 16 | 22 | - | 10 | 16 | 10 | - |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 3 — Т14К8; № 4 — Т5К10; № 7 — ВК3-М; № 9 — ВК6; № 10 — ВК8.
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | ||||
| Т14К8 | Т5К10 | ВК3-М | ВК6 | ВК8 | |
| 18050 | 2,41 | 2,71 | 3,22 | 3,16 | 3,12 |
| 18070 | 4,62 | 5,20 | 6,17 | 6,07 | 6,00 |
| 18090 | 8,31 | 9,37 | 11,10 | 10,90 | 10,80 |
| 18130 | 12,80 | 14,40 | 17,10 | 16,80 | 16,60 |
