ГОСТ 25406-90. Пластины твердосплавные напаиваемые типа 17. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2762)
от 31 октября 1990 г. № 2762
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 17
Hard metal brazed tips, type 17. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2762.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для сверл при обработке неметаллических материалов.

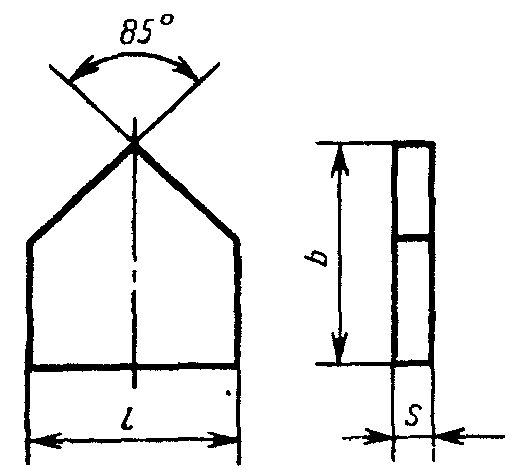

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | Основное применение | Дополнительное применение | Применение по социальному заказу |
| 17530 | 5,5 | 8 | 0,8 | № 9, № 10 | № 7, № 8 | № 2, № 11 |
| 17550 | 6,5 | 1,0 | ||||
| 17570 | 7,5 | 9 | 1,2 | |||
| 17590 | 8,5 | 10 | 1,5 | |||
| 17610 | 9,5 | |||||
| 17110 | 10,8 | 12 | 1,8 | |||
| 17130 | 11,8 | № 2, № 7, № 8 | № 11 | |||
| 17150 | 13,0 | 14 | 2,0 | |||
| 17170 | 14,0 | |||||
| 17190 | 15,0 | 15 | 2,2 | |||
| 17210 | 16,0 | |||||
| 17230 | 17,0 | 16 | 2,5 | |||
| 17250 | 18,0 | 18 | ||||
| 17270 | 19,0 | |||||
| 17290 | 20,0 | 20 | ||||
| 17310 | 21,0 | 3,0 | ||||
| 17330 | 22,0 | 22 | ||||
| 17350 | 23,0 | 24 | ||||
| 17370 | 24,0 | 3,5 | ||||
| 17390 | 25,0 | 26 | ||||
| 17410 | 26,0 | |||||
| 17430 | 27,5 | 4,0 | ||||
| 17450 | 28,5 | 28 | ||||
| 17470 | 29,5 | 28 | 4,5 | № 9, № 10 | № 2, № 7, № 8 | № 11 |
| 17490 | 30,5 | 30 | № 9, № 10 | № 2, № 7, № 8 | № 11 | |
| 17510 | 31,5 | 5,0 | № 9, № 10 | № 2, № 7, № 8 | № 11 |
Примечание. Пластины повышенной степени точности, предназначенные для пайки в пазах, изготовляются по специальному заказу.
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15К6; № 7 — ВК3, ВК3М; № 8 — ВК6, ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ.
Приложение
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | ||||
| Т15К6 | ВК3-М, ВК3 | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | ВК10-ХОМ | |
| 17530 | 0,39 | 0,53 | 0,52 | 0,51 | 0,51 |
| 17550 | 0,58 | 0,78 | 0,76 | 0,75 | 0,75 |
| 17570 | 0,90 | 1,21 | 1,19 | 1,17 | 1,18 |
| 17590 | 1,41 | 1,90 | 1,87 | 1,84 | 1,85 |
| 17610 | 1,57 | 2,12 | 2,08 | 2,06 | 2,07 |
| 17110 | 1,99 | 2,67 | 2,63 | 2,59 | 2,61 |
| 17130 | 2,10 | 2,82 | 2,78 | 2,74 | 2,76 |
| 17150 | 3,07 | 4,13 | 4,06 | 4,01 | 4,05 |
| 17170 | 3,21 | 4,32 | 4,25 | 4,20 | 4,24 |
| 17190 | 4,06 | 5,45 | 5,35 | 5,30 | 5,34 |
| 17210 | 4,22 | 5,65 | 5,60 | 5,50 | 5,54 |
| 17230 | 5,45 | 7,35 | 7,20 | 7,10 | 7,15 |
| 17250 | 6,65 | 8,95 | 8,80 | 8,70 | 8,76 |
| 17270 | 6,85 | 9,25 | 9,10 | 9,00 | 9,06 |
| 17290 | 8,20 | 11,00 | 10,80 | 10,70 | 10,77 |
| 17310 | 10,10 | 13,60 | 13,40 | 13,30 | 13,37 |
| 17330 | 11,90 | 16,00 | 15,80 | 15,60 | 15,71 |
| 17350 | 13,80 | 18,60 | 18,30 | 18,00 | 18,13 |
| 17370 | 16,50 | 22,20 | 21,90 | 21,60 | 22,00 |
| 17390 | 18,90 | 25,50 | 25,00 | 24,70 | 24,89 |
| 17410 | 19,40 | 26,10 | 25,70 | 25,40 | 25,51 |
| 17430 | 23,00 | 30,90 | 30,40 | 30,00 | 30,16 |
| 17450 | 26,00 | 35,00 | 34,40 | 34,00 | 34,21 |
| 17470 | 29,90 | 40,20 | 39,50 | 39,00 | 39,20 |
| 17490 | 33,60 | 45,20 | 44,40 | 43,90 | 44,20 |
| 17510 | 38,00 | 51,00 | 50,20 | 50,00 | 50,85 |
