ГОСТ 25405-90. Пластины твердосплавные напаиваемые типа 16. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2762)
от 31 октября 1990 г. № 2762
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 16
Hard metal brazed tips, type 16. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник; канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2762.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для галтельных и бандажных резцов.

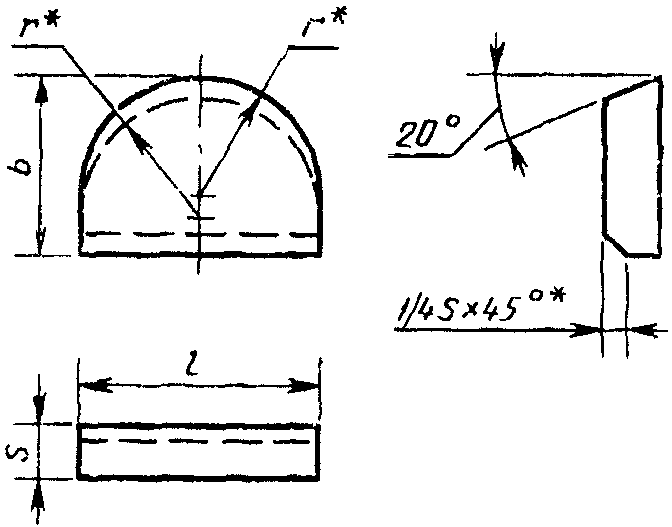

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | r | Основное применение | Дополнительное применение |
| 16010 | 8 | 8 | 3,0 | 4,0 | № 5 | № 3, № 4, № 5, № 7, № 8, № 9, |
| 16030 | 10 | 10 | 3,5 | 5,0 | № 10 | |
| 16050 | 12 | 12 | 4,5 | 6,0 | ||
| 16210 | 16 | 14 | 5,0 | 8,0 | № 3, № 4, № 7, № 8, № 9, № 10 | |
| 16250 | 20 | 16 | 6,0 | 10,0 | № 3, № 4, № 5, № 7, № 8, № 9, | |
| 16370 | 24 | 20 | 7,0 | 12,0 | № 10 | |
| 16390 | 32 | 25 | 8,0 | 16,0 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 3 — Т14К8; № 4 — Т5К10; № 5 — ТТ10К8-Б; № 7 — ВК3; № 8 — ВК6-М; ВК6-ОМ; № 9 — ВК6; № 10 — ВК8.
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |||||
| Т14К8 | Т5К10 | ТТ10К8-Б | ВК3 | ВК6-ОМ, ВК8-М, ВК6 | ВК8 | |
| 16010 | 1,79 | 2,02 | 2,16 | 2,40 | 2,36 | 2,33 |
| 16030 | 3,23 | 3,65 | 3,91 | 4,32 | 4,25 | 4,20 |
| 16050 | 6,00 | 6,75 | 7,23 | 8,00 | 7,90 | 7,80 |
| 16210 | 10,20 | 11,60 | 12,40 | 13,70 | 13,50 | 13,30 |
| 16250 | 18,30 | 19,30 | 20,70 | 22,90 | 22,50 | 22,20 |
| 16370 | 29,00 | 32,80 | 35,10 | 38,80 | 38,20 | 37,70 |
| 16390 | 63,00 | 70,00 | 75,00 | 84,00 | 82,00 | 81,00 |
