ГОСТ 25404-90. Пластины твердосплавные напаиваемые типа 15. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2760)
от 31 октября 1990 г. № 2760
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 15
Hard metal brazed tips, type 15. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2760.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для фасочных резцов и для резцов обработки пазов типа «ласточкин хвост».

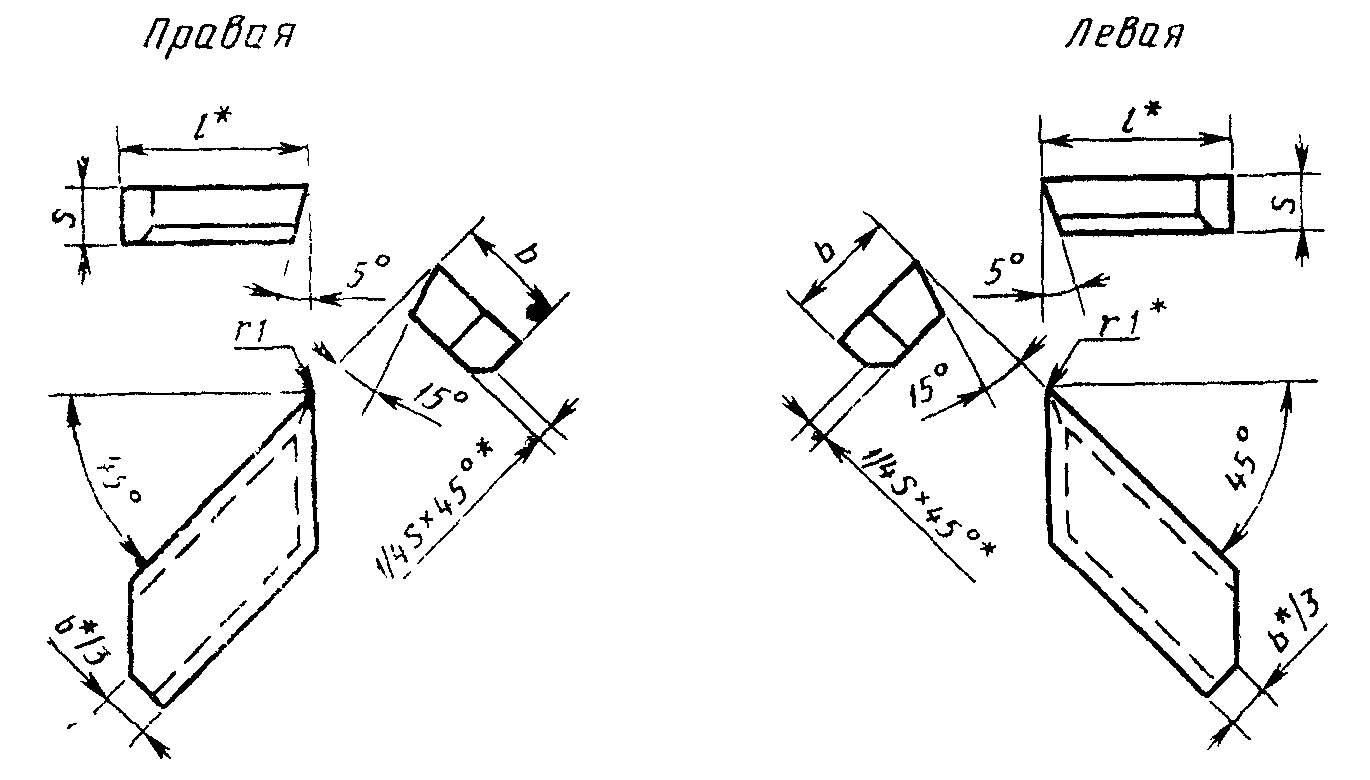

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | Основное применение | Дополнительное применение | Применение по специальному заказу | |
| правых | левых | ||||||
| 15010 | - | 12 | 8 | 3 | № 2, № 10 | № 1, № 3, № 4, № 8, № 9, № 11 | |
| 15030 | 15040 | 16 | 10 | 4 | № 4, № 10 | № 1, № 2, № 3, № 8, № 9, № 11 | |
| 15090 | 15100 | 20 | 16 | 5 | № 4, № 10 | № 1, № 2, № 3, № 8, № 9, № 11 | |
| 15110 | 15120 | 25 | 18 | 6 | № 4, № 10 | № 2, № 3, № 8, № 9, № 11 | № 1 |
| 15150 | 15160 | 32 | 20 | № 10 | № 2, № 3, № 4, № 9, № 11 | № 1, № 8 | |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 1 — Т30К4, № 2 — Т15К6, № 3 — Т14К8, № 4 — Т5К10, № 8 — ВК6-М, ВК6-ОМ, № 9 — ВК6, № 10 — ВК8, № 11 — ВК10-ХОМ.
Приложение
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |||||||
| правых | левых | Т30К4 | Т15К6 | Т14К8 | Т5К10 | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | ВК10-ХОМ |
| 15010 | - | 3,58 | 4,22 | 4,22 | 4,78 | 5,55 | 5,50 | 5,54 |
| 15030 | 15040 | 7,97 | 9,37 | 9,43 | 10,00 | 12,40 | 12,20 | 12,28 |
| 15090 | 15100 | 20,20 | 23,80 | 23,80 | 27,00 | 31,50 | 31,00 | 31,22 |
| 15110 | 15120 | 34,00 | 40,00 | 40,50 | 45,50 | 53,00 | 52,00 | 52,35 |
| 15150 | 15160 | 49,00 | 57,00 | 58,00 | 65,00 | 76,00 | 75,00 | 75,50 |
