ГОСТ 25402-90. Пластины твердосплавные напаиваемые типа 09. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2761)
от 31 октября 1990 г. № 2761
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 09
Hard metal brazed tips, type 09. Design and dimensions
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2761.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Ссылочные-нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для автоматных резцов.

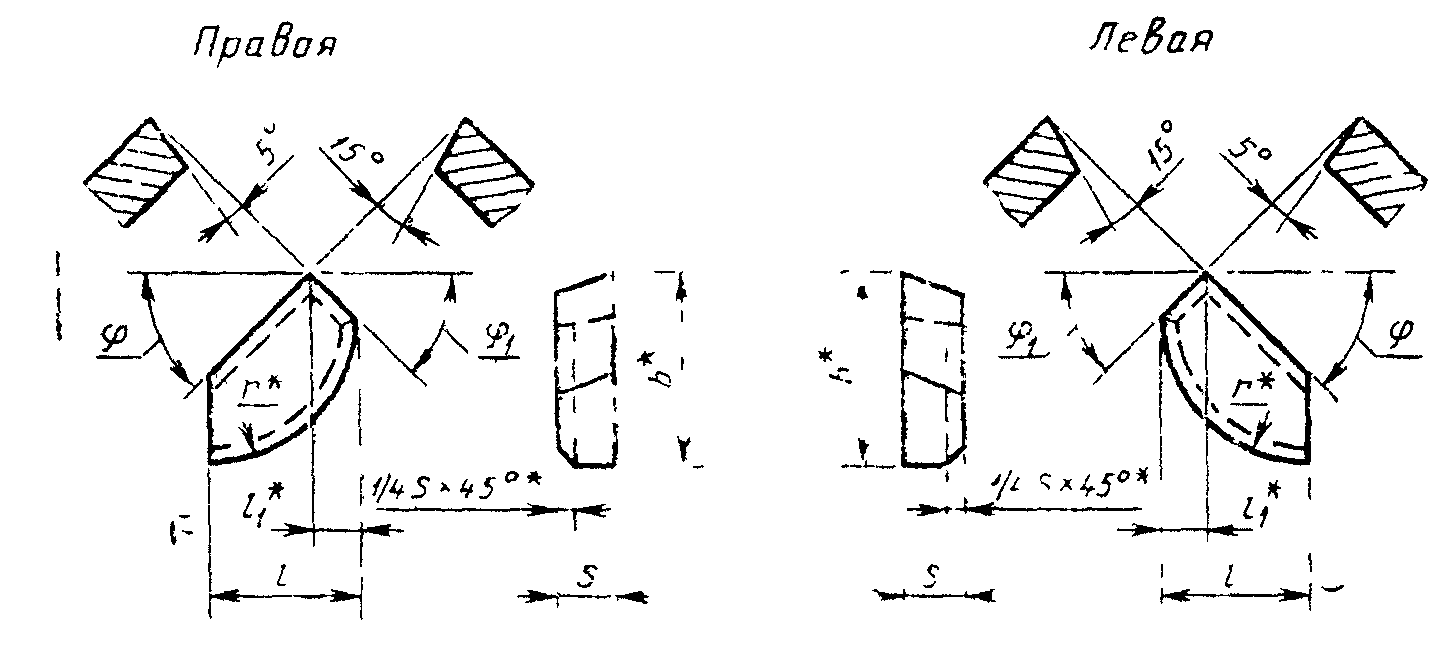

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | l 1 | r | фи, град. | фи , 1 град. | Основное дополнение | Дополнительное применение | |
| правых | левых | |||||||||
| 09090 | - | 6 | 10 | 3 | 2,0 | 6,0 | 45 | 50 | № 2, № 10 | № 3, № 4, № 8, № 9, № 11 |
| 09110 | 09120 | 10 | 15 | 4 | 5,0 | 10,0 | 40 | № 2, № 3, № 4, № 9, № 10 | № 8, № 11 | |
| 09130 | 09140 | 12 | 18 | 5 | 4,0 | 12,5 | 50 | № 2, № 3, № 4, № 9, № 10 | № 8, № 11 | |
| 09150 | 09160 | 10 | 15 | 4 | 5,0 | 10,0 | 60 | 20 | № 2, № 3, № 4, № 9, № 10 | № 8, № 11 |
| 09170 | 09180 | 18 | 5,5 | 75 | 60 | № 2, № 3, № 4, № 10 | № 8, № 9, № 11 | |||
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15 — К6; № 3 — Т14К8; № 4 — Т5К10; № 8 — ВК6-М; ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ.
Приложение
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | ||||||
| правых | левых | Т15К6 | Т14К8 | Т5К10 | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | ВК10-ХОМ |
| 09090 | - | 1,35 | 1,36 | 1,54 | 1,79 | 1,77 | 1,78 |
| 09110 | 09120 | 4,58 | 4,62 | 5,20 | 6,05 | 6,00 | 6,04 |
| 09130 | 09140 | 7,80 | 7,85 | 8,85 | 10,30 | 10,20 | 10,27 |
| 09150 | 09160 | 4,32 | 4,35 | 4,89 | 5,70 | 5,65 | 5,69 |
| 09170 | 09180 | 4,35 | 4,38 | 4,92 | 5,75 | 5,65 | 5,69 |
