Утвержден и введен в действие
Постановлением Госстандарта СССР

от 31 октября 1990 г. № 2762

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 23

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips, type 23. Design and dimensions

ГОСТ 25401-90

(СТ СЭВ 118-74)

Группа В56

ОКП 19 6000

Дата введения

1 июля 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.

2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам СССР от 31.10.1990 № 2762.

3. Срок проверки — 1999 г., периодичность проверки — 10 лет.

4. Взамен ГОСТ 25401-82.

5. Стандарт полностью соответствует СТ СЭВ 118-74.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2209-90 ГОСТ 25393-90	5 3

1. Настоящий стандарт распространяется на пластины для автоматных резцов.

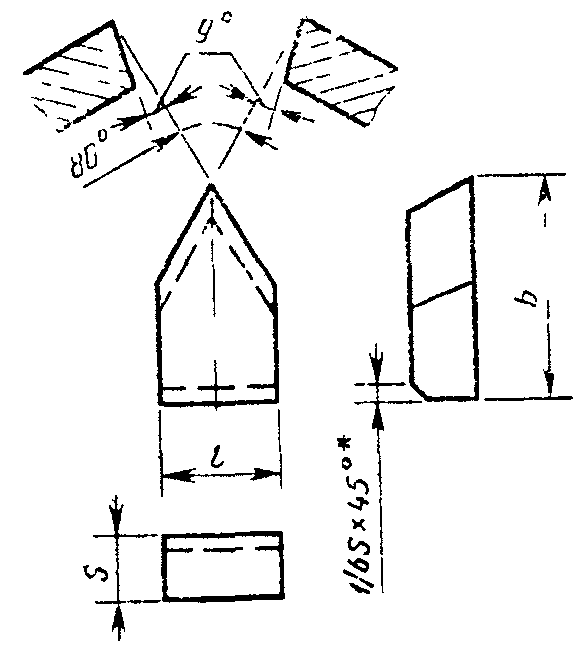

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

Информационные данные

<*> Размер для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин	l	b	s	Применение по специальному заказу
23010	4	10	2,5	№ 2, № 3, № 4, № 8, № 9, № 10
23030	5	12	3,0	№ 2, № 3, № 4, № 8, № 9, № 10
23050	6	14	3,5
23070	8	16	4,0
23090	10	18	5,0
23110	12	20	6,0
23130	16	22	7,0
23150	20	25	8,0
23170	25	28	9,0
23190	32	32	10,0

3. Условное обозначение пластин — по ГОСТ 25393.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования — по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 — Т15К6, № 3 — Т14К8, № 4 — Т5К10, № 8 — ВК6-М, ВК6-ОМ, № 9 — ВК6, № 10 — ВК8.

Приложение
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
Обозначение пластин	Т15К6	Т14К8	Т5К10	ВК6-ОМ, ВК6-М, ВК6	ВК8
23010	0,96	0,96	1,08	1,25	1,24
23030	1,72	1,73	1,93	2,24	2,21
23050	2,80	2,81	3,14	3,65	3,60
23070	4,75	4,77	5,33	6,19	6,11
23090	8,14	8,17	9,14	10,61	10,46
23110	12,75	12,81	14,32	16,63	16,40
23130	20,69	20,78	23,24	27,00	26,61
23150	32,59	32,73	36,61	42,49	41,92
23170	49,33	49,54	55,42	64,32	63,46
23190	76,61	76,95	86,06	99,90	93,55
