ГОСТ 25398-90 (СТ СЭВ 126-74). Пластины твердосплавные напаиваемые типа 11. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2760)
от 31 октября 1990 г. № 2760
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 11
Hard metal brazed tips, type 11. Design and dimensions
1 июля 1993 года
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 г. № 2760.
периодичность проверки — 10 лет.
5. Стандарт полностью соответствует СТ СЭВ 126-74.
Ссылочные нормативно технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для чистовых и резьбовых резцов.

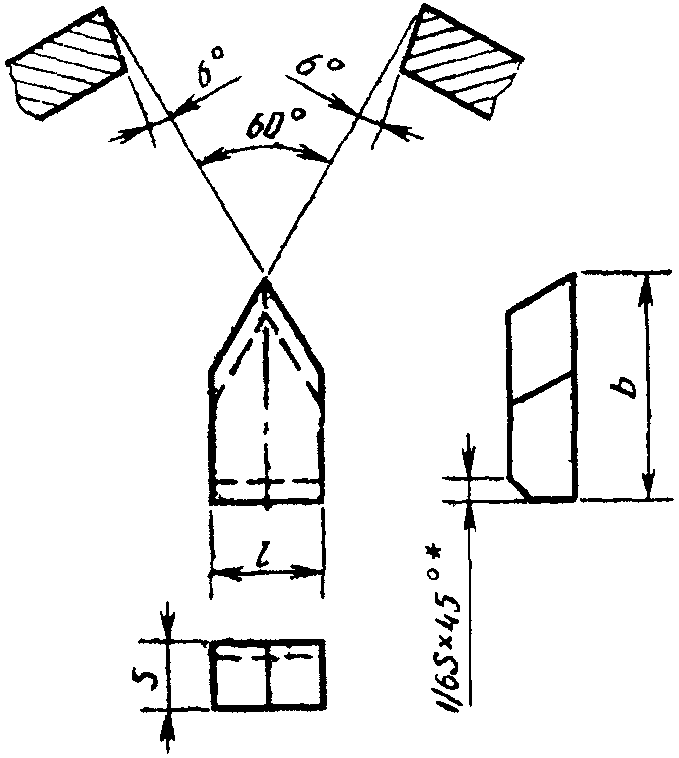

2. Конструкция и размеры пластин должны соответствовать, указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | Основное применение | Дополнительное применение |
|---|---|---|---|---|---|
| 11130 | 3 | 10 | 2,5 | № 2, № 8 | № 1, № 3, № 4, № 5, № 9, № 10, № 11 |
| 11150 | 4 | 12 | 3,0 | № 2, № 5, № 8 | № 1, № 3, № 4, № 5, № 9, № 10, № 11 |
| 11170 | 5 | 14 | 3,5 | № 2, № 8, № 9 | № 1, № 3, № 4, № 10, № 11 |
| 11190 | 6 | 16 | 4,0 | № 2, № 9 | № 1, № 3, № 4, № 5, № 8, № 10, № 11 |
| 11210 | 8 | 20 | 5,0 | № 2, № 5 | № 1, № 3, № 4, № 8, № 9, № 10, № 11 |
| 11230 | 10 | 25 | 6,0 | № 2 | № 1, № 3, № 4, № 5, № 8, № 9, № 10, № 11 |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 1 — Т30К4; № 2 — Т15К6; № 3 — Т14К8; № 4 — Т5К10; № 5 — ТТ10К8-Б; № 8 — ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ.
Справочное
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | |||||||
| Т30К4 | Т15К6 | Т14К8 | Т5К10 | ТТ10К8-Б | ВК6-ОМ, ВК6 | ВК8 | ВК10-ХОМ | |
| 11130 | 0,61 | 0,71 | 0,72 | 0,80 | 0,86 | 0,92 | 0,92 | 0,93 |
| 11150 | 1,15 | 1,35 | 1,36 | 1,52 | 1,62 | 1,76 | 1,73 | 1,74 |
| 11170 | 1,93 | 2,27 | 2,27 | 2,55 | 2,72 | 2,95 | 2,91 | 2,93 |
| 11190 | 2,99 | 3,52 | 3,54 | 3,96 | 4,23 | 4,59 | 4,52 | 4,55 |
| 11210 | 6,15 | 7,23 | 7,28 | 8,13 | 8,70 | 9,44 | 9,31 | 9,37 |
| 11230 | 11,55 | 13,50 | 13,60 | 15,27 | 16,34 | 17,72 | 17,48 | 17,60 |
