ГОСТ 25394-90 (СТ СЭВ 677-77). Пластины твердосплавные напаиваемые типа 50. Конструкция и размеры
(утв. Постановлением Госстандарта СССР от 31.10.1990 № 2760)
от 31 октября 1990 г. № 2760
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 50
Hard metal brazed tips, type 50. Design and dimensions
(CT СЭВ 677-77)
1 июля 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.
2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 № 2760.
3. Срок проверки — 1999 г., периодичность проверки — 10 лет.
5. Стандарт полностью соответствует СТ СЭВ 677-77.
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2209-90 ГОСТ 25393-90 | 5 3 |
1. Настоящий стандарт распространяется на пластины для Т-образных фрез.

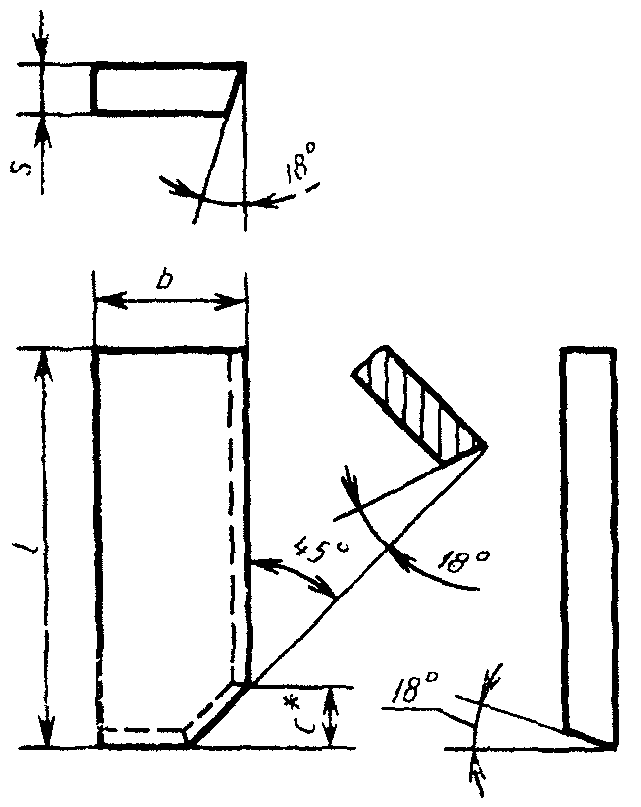

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.
| Обозначение пластин | l | b | s | с | Дополнительное применение | Применение по специальному заказу | |
| Исполнение 1 | Исполнение 2 | ||||||
| 50191 | 50202 | 7,0 | 5,0 | 2,0 | - | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 |
| 50211 | 50222 | 9,0 | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 | |||
| 50231 | 50242 | 12,0 | 6,0 | 2,5 | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 | |
| 50251 | 50262 | 15,0 | 7,0 | 3,0 | 2,5 | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 |
| 50271 | 50282 | 18,0 | 8,0 | 3,5 | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 | |
| 50291 | 50302 | 24,0 | 9,0 | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 | ||
| 50311 | 50322 | 28,0 | 10,0 | 4,0 | 4,0 | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 |
| 50331 | 50342 | 32,0 | 12,0 | 4,5 | 6,0 | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 |
| 50351 | 50362 | 36,0 | 14,0 | 5,0 | № 2, № 4, № 8, № 10, № 11, № 12 | № 9, № 13 | |
3. Условное обозначение пластин — по ГОСТ 25393.
4. Ориентировочная масса пластин указана в справочном Приложении.
5. Технические требования — по ГОСТ 2209.
6. Применяемые марки сплавов: № 2 — Т15К6; № 4 — Т5К10; № 8 — ВК6-М; ВК6-ОМ; № 9 — ВК6; № 10 — ВК8; № 11 — ВК10-ХОМ; № 12 — ТТ20К9; № 13 — Т8К7.
| Обозначение пластин | Ориентировочная масса пластин в г из твердого сплава марок | ||||||
| Т15К6 | Т5К10 | ВК6-ОМ, ВК6-М, ВК6 | ВК8 | ВК10-ХОМ | ТТ20К9 | Т8К7 | |
| 50191 | 0,79 | 0,89 | 1,04 | 1,02 | 1,03 | 0,87 | 0,91 |
| 50211 | 1,02 | 1,15 | 1,33 | 1,31 | 1,32 | 1,12 | 1,17 |
| 50231 | 2,04 | 2,29 | 2,66 | 2,62 | 2,64 | 2,25 | 2,34 |
| 50251 | 3,47 | 3,90 | 4,52 | 4,46 | 4,49 | 3,82 | 3,99 |
| 50271 | 5,05 | 5,68 | 6,59 | 6,50 | 6,55 | 5,57 | 5,81 |
| 50291 | 7,71 | 8,66 | 10,00 | 9,92 | 9,99 | 8,49 | 8,87 |
| 50311 | 11,10 | 12,52 | 14,50 | 15,30 | 14,40 | 12,30 | 12,80 |
| 50331 | 17,00 | 19,10 | 22,20 | 21,90 | 22,05 | 17,80 | 19,60 |
| 50351 | 25,30 | 28,40 | 33,00 | 32,50 | 32,73 | 27,80 | 29,10 |
| 50202 | 0,79 | 0,89 | 1,04 | 1,02 | 1,03 | 0,87 | 0,91 |
| 50222 | 1,02 | 1,15 | 1,33 | 1,31 | 1,32 | 1,12 | 1,17 |
| 50242 | 2,04 | 2,29 | 2,66 | 2,62 | 2,64 | 2,25 | 2,34 |
| 50262 | 3,57 | 4,02 | 4,66 | 4,60 | 4,63 | 3,94 | 4,11 |
| 50282 | 5,18 | 5,82 | 6,75 | 6,66 | 6,70 | 5,70 | 5,95 |
| 50302 | 7,83 | 8,80 | 10,20 | 10,10 | 10,17 | 8,63 | 9,01 |
| 50322 | 11,60 | 13,02 | 15,10 | 14,90 | 15,00 | 12,80 | 13,30 |
| 50342 | 18,00 | 20,20 | 23,40 | 23,10 | 23,26 | 19,80 | 20,70 |
| 50362 | 26,30 | 29,50 | 34,30 | 33,80 | 34,04 | 29,00 | 30,20 |
