ГОСТ 25297-82. Государственный стандарт Союза ССР. Установки компактные для очистки поверхностных вод на питьевые нужды. Типы, основные параметры и размеры

Государственный комитет СССР по делам строительства · № ГОСТ 25297-82Действующий акт

(утв. и введен в действие Постановлением Госстроя СССР от 26.04.1982 № 106)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 г. № 184-ФЗ. Документ введен в действие с 01.01.1983 (Постановление Госстроя СССР от 26.04.1982 № 106).

Утвержден и введен в действие Постановлением Госстроя СССР от 26 апреля 1982 г. № 106

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УСТАНОВКИ КОМПАКТНЫЕ ДЛЯ ОЧИСТКИ ПОВЕРХНОСТНЫХ ВОД НА ПИТЬЕВЫЕ НУЖДЫ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Compact treatment plants for surface potable water. Types, basic parameters and dimensions

ГОСТ 25297-82

Группа Ж21

ОКП 48 5910

Срок введения с 1 января 1983 года

Разработан Министерством жилищно-коммунального хозяйства РСФСР.

Исполнители: Л.М. Перлина, канд. техн. наук (руководитель темы); В.М. Корабельников, канд. техн. наук; Э.М. Михайлова; Е.А. Артемов; Б.В. Тамбовцев.

Внесен Министерством жилищно-коммунального хозяйства РСФСР.

Член Коллегии К.К. Клопотов.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 26 апреля 1982 г. № 106.

1. Настоящий стандарт распространяется на компактные установки заводского изготовления, работающие по реагентной (Р) и безреагентной (БР) схемам, предназначенные для очистки поверхностных вод с целью их использования в системах хозяйственно-питьевого водоснабжения.

2. Типы, основные размеры и параметры установок в зависимости от метода обработки воды и производительности должны соответствовать указанным в таблице и на чертеже.

Типы установок		Производительность, м3/сут	Рабочее давление, МПа (кгс/см2), не более	Металлоемкость, т, не более	Потребляемая мощность, кВт, не более	Основное оборудование
						Трубчатый отстойник						Скорый фильтр					Сетчатый фильтр
						Количество, шт.	Диаметр D₁, м	Высота H1, м	Длина трубчатого элемента l, м	Диаметр трубок d1, мм	Угол наклона \alpha	Количество, шт.	Диаметр D2, м	Высота H2, м	Высота фильтрующей загрузки H3, м	Крупность зерен загрузки d2, мм	Количество, шт.	Диаметр D3, м	Высота H4, м
При работе по реагентной схеме	Струя 100Р	100	0,3 (3)	2,8	1,5	1	1	4,7	2,0	40 — 80	60°	1	1,0	4,0	1,5	0,8 — 2	1	0,35	0,6
	Струя 200Р	200	0,3 (3)	4,8	2,3	2	1	4,7	2,0	40 — 80	60	2	1,0	4,0	1,5	0,8 — 2	1	0,35	0,6
	Струя 400Р	400	0,3 (3)	5,1	4,8	1	2	5,0	2,0	40 — 80	60	1	2,0	4,3	1,5	0,8 — 2	1	0,4	0,75
	Струя 800Р	800	0,3 (3)	10,2	8,3	2	2	5,0	2,0	40 — 80	60	2	2,0	4,3	1,5	0,8 — 2	1	0,4	0,75
При работе по безреагентной схеме	Струя 25БР	25	0,3 (3)	2,8	0,8	1	1	4,7	2,0	40 — 80	60	1	1,0	4,0	1,5	0,3 — 1	1	0,35	0,6
	Струя 50БР	50	0,3 (3)	4,8	1,0	2	1	4,7	2,0	40 — 80	60	2	1,0	4,0	1,5	0,3 — 1	1	0,35	0,6
	Струя 100БР	100	0,3 (3)	5,1	1,2	1	2	5,0	2,0	40 — 80	60	1	2,0	4,3	1,5	0,3 — 1	1	0,4	0,75
	Струя 200БР	200	0,3 (3)	10,2	2,1	2	2	5,0	2,0	40 — 80	60	2	2,0	4,3	1,5	0,3 — 1	1	0,4	0,75

Продолжение

Типы установок		Блок коагулирования					Блок обеззараживания					Насос подачи воды
		Баки для раствора		Дозатор			Баки для раствора		Дозатор			Количество, шт.	Подача, м3/ч, не менее	Напор, м, не менее
		Количество, шт.	Вместимость, м3	Количество, шт.	Подача, л/ч	Напор, м, не менее	Количество, шт.	Вместимость, м3	Количество, шт.	Подача, л/ч	Напор, м, не менее	Количество, шт.	Подача, м3/ч, не менее	Напор, м, не менее
При работе по реагентной схеме	Струя 100Р	1	0,32	2	1 — 5	50	1	0,32	1	1 — 5	50	2	6,0	35
	Струя 200Р	1	0,32	2	2 — 10	50	1	0,32	1	2 — 10	50	2	12,0	35
	Струя 400Р	1	2,0	2	4 — 20	50	1	2,0	1	4 — 20	50	2	18,0	35
	Струя 800Р	1	2,0	2	8 — 40	50	1	2,0	1	8 — 40	50	2	24,0	35
При работе по безреагентной схеме	Струя 25БР	-	-	-	-	-	1	0,32	2	0,5 — 1	50	2	1,5	35
	Струя 50БР	-	-	-	-	-	1	0,32	2	1 — 5	50	2	3,0	35
	Струя 100БР	-	-	-	-	-	1	0,32	2	2 — 10	50	2	4,5	35
	Струя 200БР	-	-	-	-	-	1	2,0	2	4 — 20	50	2	6,0	35

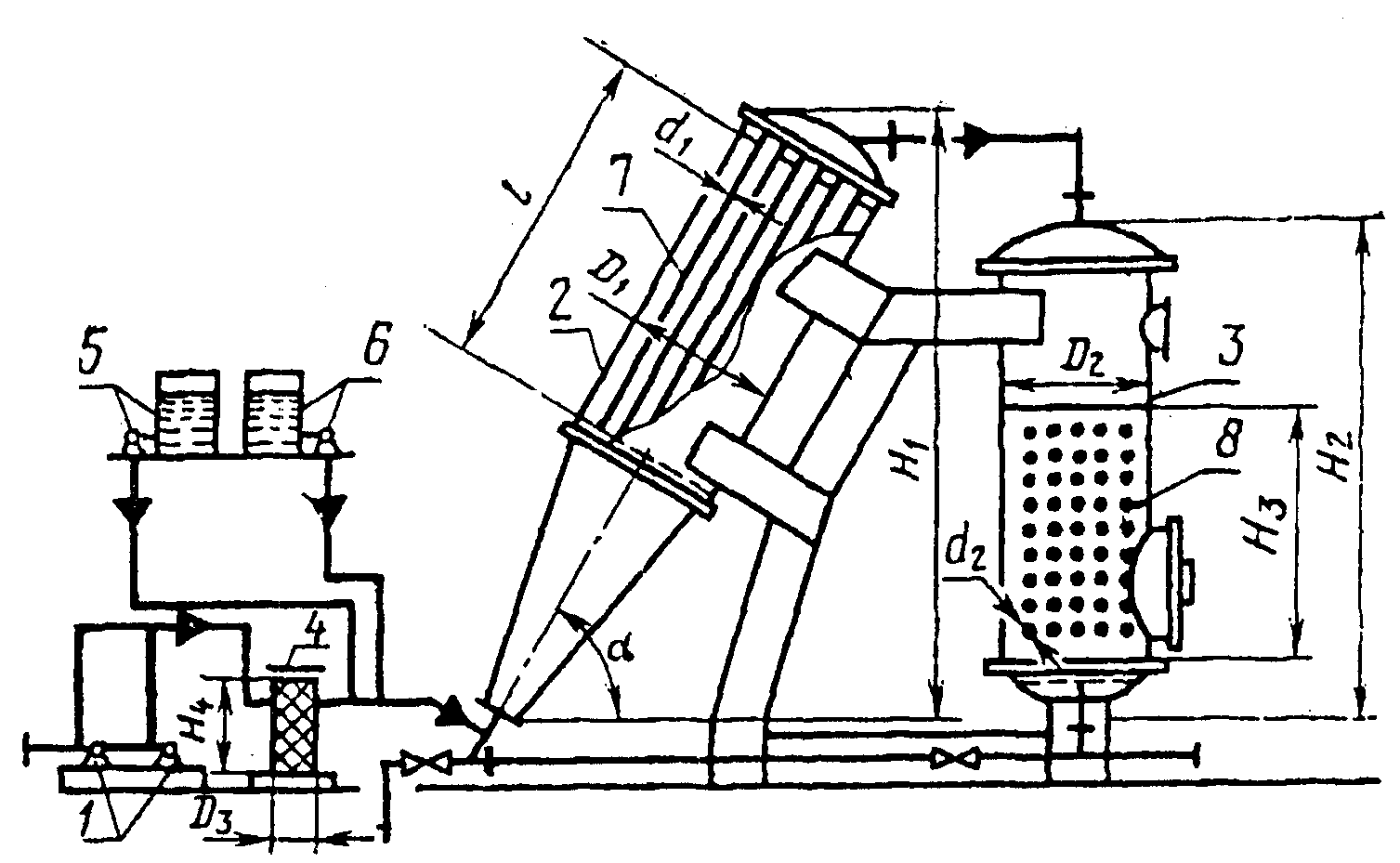

рис. 1

1 — насосы подачи воды; 2 — трубчатый отстойник; 3 — скорый фильтр; 4 — сетчатый фильтр; 5 — блок коагулирования воды; 6 — блок обеззараживания воды; 7 — трубчатые элементы отстойника; 8 — загрузка скорого фильтра

3. Основными элементами установок являются:

насосы подачи воды, трубчатый отстойник, скорый фильтр, сетчатый фильтр, блок обеззараживания воды и блок коагулирования воды.

4. Установки должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

5. Для изготовления установок и при их эксплуатации должны применяться материалы и реагенты, разрешенные Минздравом СССР для применения в практике хозяйственно-питьевого водоснабжения.

6. Трубчатые отстойники, скорые и сетчатые фильтры, баки для растворов реагентов должны изготавливаться из углеродистой стали обыкновенного качества по ГОСТ 380-71.

7. Баки для растворов реагентов должны иметь внутреннее антикоррозионное покрытие.

8. Оборудование установок следует размещать в соответствии с проектом их привязки, выполненным для данного конкретного объекта.

В зависимости от конкретных условий привязки установки насосы подачи воды могут не предусматриваться.

9. При работе установки по реагентной схеме мутность исходной (поверхностной) воды не должна превышать 1000 мг/л, цветность 300°, при работе по безреагентной схеме — соответственно 100 мг/л и 40°.

При больших значениях мутности и цветности воды необходимо производить предварительную ее очистку до указанных пределов.

10. Очищенная на установках вода должна соответствовать требованиям ГОСТ 2874-73.

11. Дозы реагентов (коагулянт, хлорреагент) устанавливаются для различных периодов года в зависимости от качества исходной (обрабатываемой) воды в соответствии с действующими методиками и корректируются в период наладки и эксплуатации установок.

12. Периодичность и режим промывки скорого фильтра, отстойника и сетчатого фильтра устанавливаются в зависимости от местных условий в соответствии с действующими нормативно-техническими документами и уточняются в процессе наладки и эксплуатации.
