ГОСТ 25229-82 (СТ СЭВ 304-76). Основные нормы взаимозаменяемости. Резьба метрическая коническая
(утв. Постановлением Госстандарта СССР от 27.04.1982 № 1692)
от 27 апреля 1982 г. № 1692
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
Basic norms of interchangeability. Metric taper screw thread
Разработан Министерством станкостроительной и инструментальной промышленности.
Исполнители: М.А. Палей, И.А. Медовой, Г.С. Кудинова.
Внесен Министерством станкостроительной и инструментальной промышленности.
Зам. Министра А.Е. Прокопович.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 27 апреля 1982 г. № 1692.
Постановлением Государственного комитета СССР по стандартам от 27 апреля 1982 г. № 1692 срок введения установлен с 01.01.1983.
Настоящий стандарт распространяется на метрическую коническую резьбу с конусностью 1:16 для конических резьбовых соединений, а также соединений наружной конической резьбы с внутренней цилиндрической резьбой с номинальным профилем по ГОСТ 9150-81 и устанавливает профиль, диаметры и шаги, основные размеры и допуски.
1. ПРОФИЛЬ

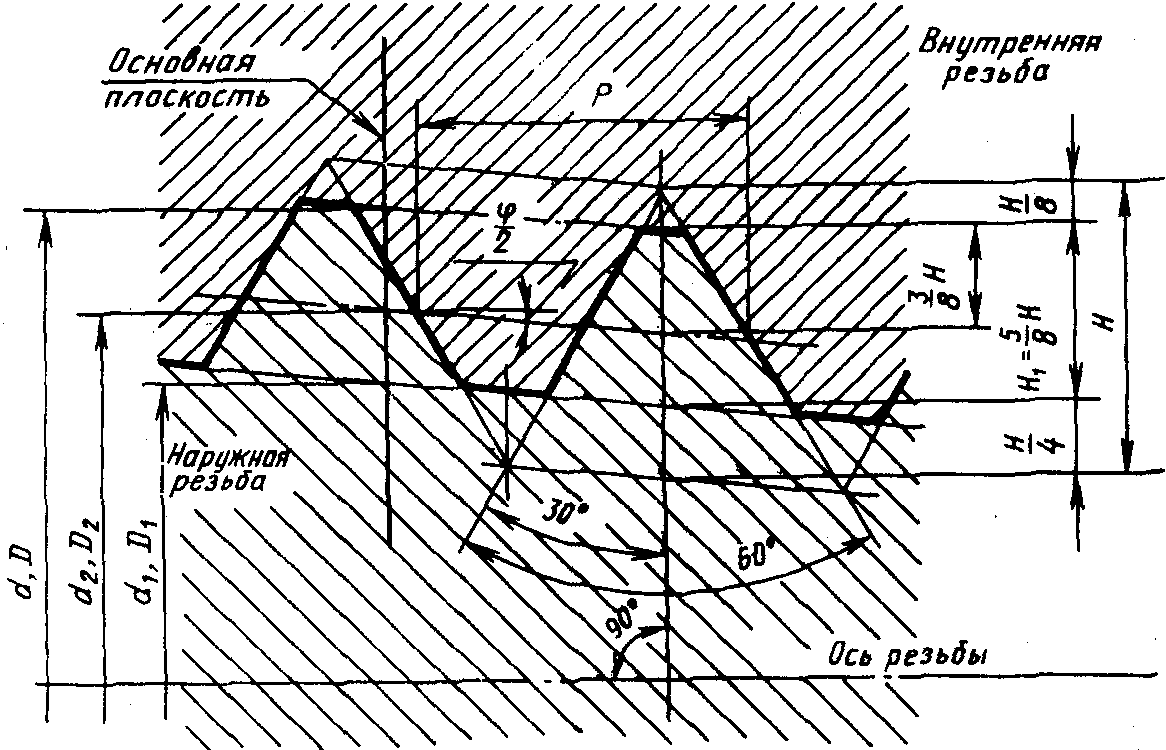

1.1. Номинальный профиль метрической конической резьбы (наружной и внутренней) должен соответствовать указанному на черт. 1.
Конусность 2tg \frac{\varphi}{2} = 1:16 ; \varphi = 3°34'48" ; \frac{\varphi}{2} = 1°47'24" ;
d — наружный диаметр наружной конической резьбы;
D — наружный диаметр внутренней конической резьбы;
d_{2} — средний диаметр наружной конической резьбы;
D_{2} — средний диаметр внутренней конической резьбы;
d_{1} — внутренний диаметр наружной конической резьбы;
D_{1} — внутренний диаметр внутренней конической резьбы;
\varphi — угол конуса; \frac{\varphi}{2} — угол уклона; P — шаг резьбы;
H — высота исходного треугольника
Профиль внутренней цилиндрической резьбы, соединяемой с наружной конической, должен иметь плоскосрезанную впадину.
Примечание. При отсутствии особых требований к плотности или при применении уплотнителей для достижения герметичности резьбового соединения форма впадины конической (наружной и внутренней) и цилиндрической (внутренней) резьб не регламентируется.
1.2. Размеры элементов профиля конической и цилиндрической резьб — по ГОСТ 9150-81.
2. ДИАМЕТРЫ, ШАГИ И ОСНОВНЫЕ РАЗМЕРЫ

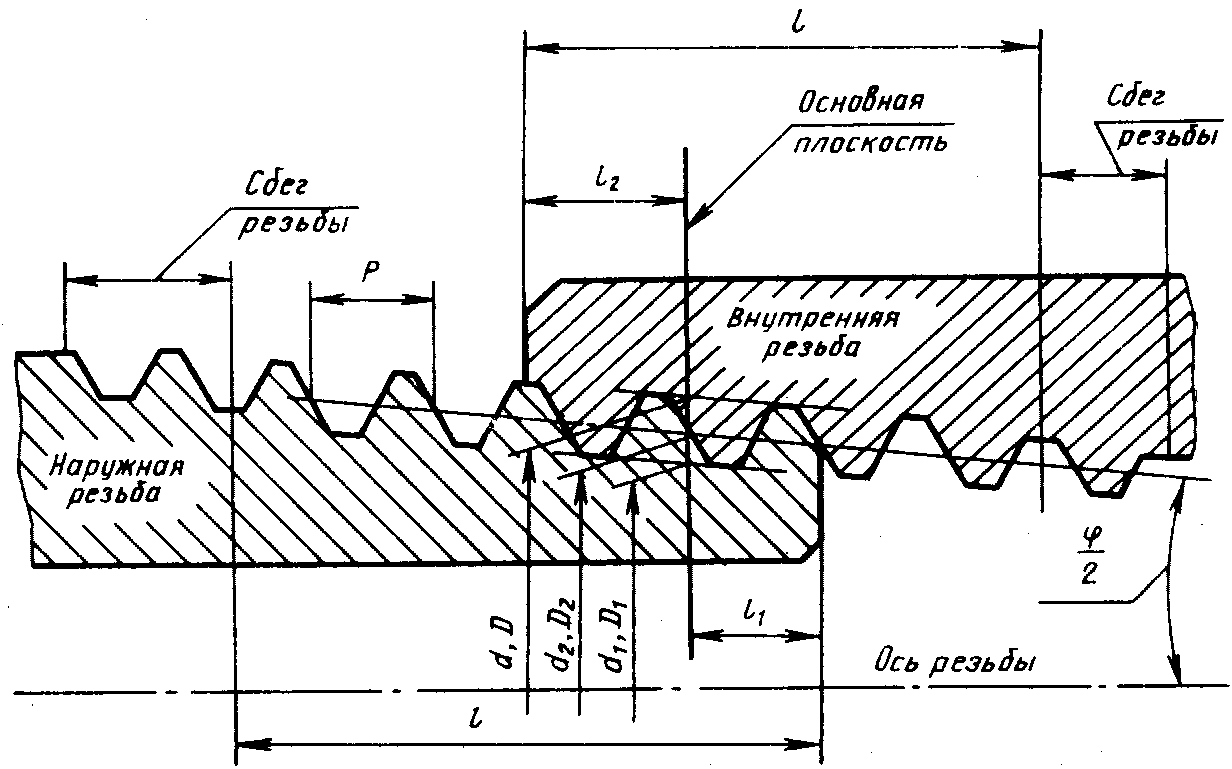

2.1. Диаметры, шаги, номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 1.
l_{2} — длина внутренней резьбы от торца до основной плоскости
| Номинальный диаметр резьбы d | P | Диаметры резьбы в основной плоскости | Длина резьбы | |||||
| 1-й ряд | 2-й ряд | d = D | d = D 2 2 | d = D 1 1 | l | l 1 | l 2 | |
| 6 | 6,000 | 5,350 | 4,917 | |||||
| 8 | 1 | 8,000 | 7,350 | 6,917 | 8 | 2,5 | 3 | |
| 10 | 10,000 | 9,350 | 8,917 | |||||
| 12 | 14 | 12,000 14,000 | 11,026 13,026 | 10,376 12,376 | ||||
| 16 | 18 | 1,5 | 16,000 18,000 | 15,026 17,026 | 14,376 16,376 | 11 | 3,5 | 4 |
| 20 | 22 | 20,000 22,000 | 19,026 21,026 | 18,376 20,376 | ||||
| 24 | 24,000 | 23,026 | 22,376 | |||||
| 30 | 27 33 | 27,000 30,000 33,000 | 25,701 28,701 31,701 | 24,835 27,835 30,835 | ||||
| 36 | 39 | 2 | 36,000 39,000 | 34,701 37,701 | 33,835 36,835 | 16 | 5 | 6 |
| 42 | 45 | 42,000 45,000 | 40,701 43,701 | 39,835 42,835 | ||||
| 48 | 52 | 48,000 52,000 | 46,701 50,701 | 45,835 49,835 | ||||
| 56 | 60 | 56,000 60,000 | 54,701 58,701 | 53,835 57,835 | ||||
Примечание. Допускается применять более короткие длины резьб.
При выборе диаметров резьб первый ряд следует предпочитать второму.

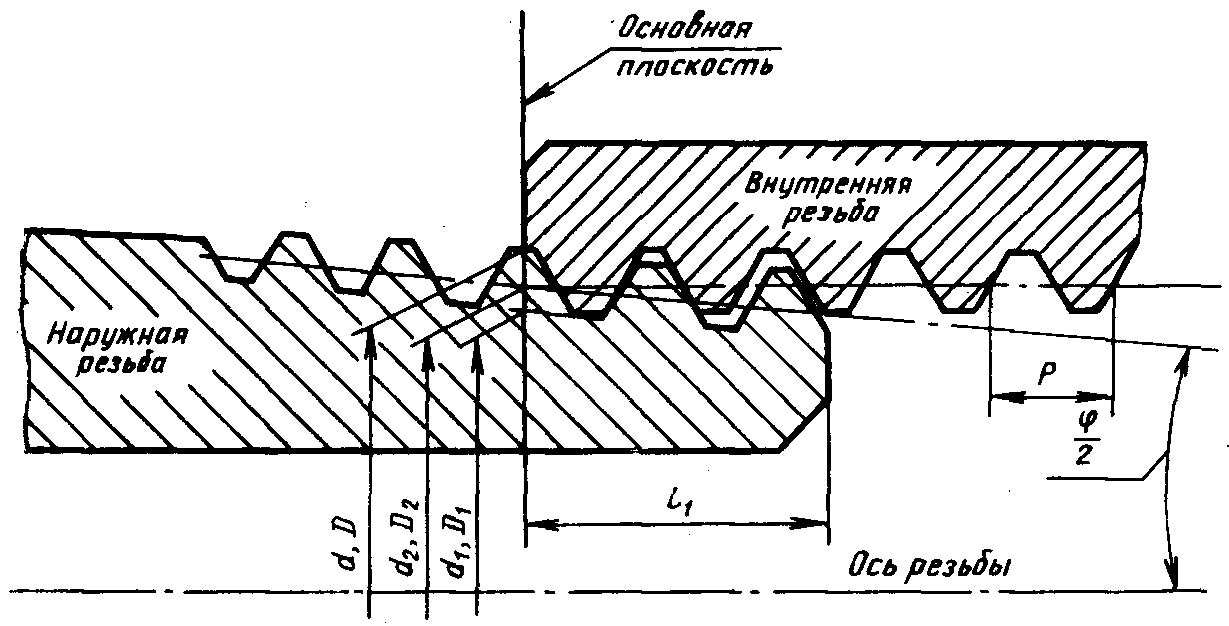

2.2. Диаметры, шаги, номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 1.
2.3. Внутренняя цилиндрическая резьба должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее 0,8l.
Длина сквозной внутренней цилиндрической резьбы должна быть не менее величины 0,8(l_{1} + l_{2}) .
2.4. В условное обозначение резьбы должны входить: буквы MK (для конической резьбы) или M (для внутренней цилиндрической резьбы), номинальный диаметр, шаг и обозначение настоящего стандарта (только для внутренней цилиндрической резьбы), например: MK20 x 1,5; M20 x 1,5 ГОСТ 25229-82.
Для левой резьбы после условного обозначения шага ставят буквы LH, например: MK20 x 1,5LH; M20 x 1,5LH ГОСТ 25229-82.
Условное обозначение конического резьбового соединения соответствует принятому для конической резьбы.
Соединение внутренней цилиндрической с наружной конической резьбой должно обозначаться дробью M/MK, номинальным диаметром, шагом и обозначением настоящего стандарта, например: M/MK20 x 1,5 ГОСТ 25229-82; M/MK20 x l,5LH ГОСТ 25229-82.
Для внутренней цилиндрической резьбы, выполненной в соответствии с примечанием к п. 1.1, и в соединениях ее с наружной конической резьбой обозначение настоящего стандарта не указывать.
3. ДОПУСКИ

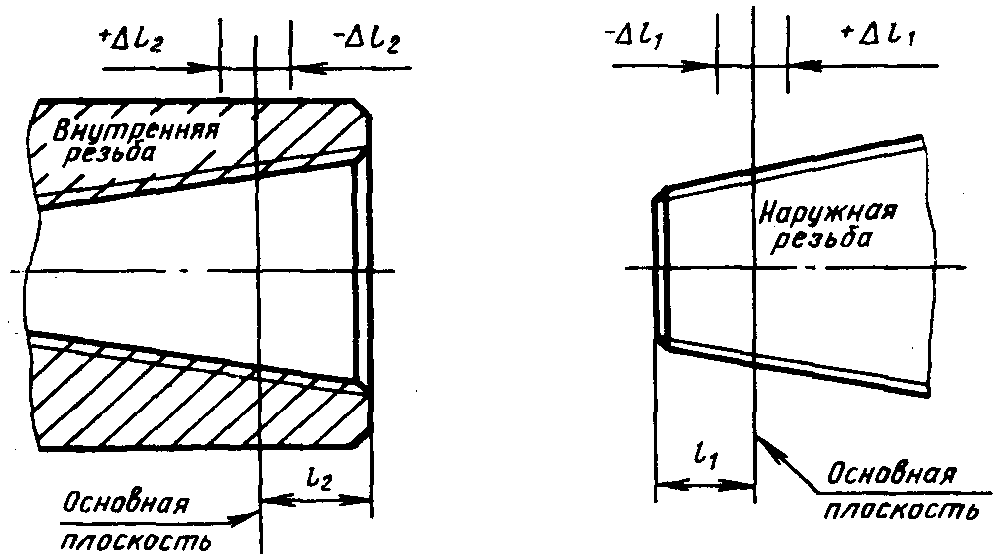

3.1. Осевое смещение основной плоскости \Delta l_{1} наружной и \Delta l_{2} внутренней резьб (черт. 4) относительно номинального расположения не должно превышать величин, указанных в табл. 2.
Примечание. В основной плоскости средний диаметр имеет номинальное значение.
| Номинальный диаметр резьбы d | P | Дельта l 1 | Дельта l 2 |
|---|---|---|---|
| От 6 до 10 Св. 10 « 24 » 24 « 60» | 1 1,5 2 | +/- 0,9 +/- 1,1 +/- 1,4 | +/- 1,2 +/- 1,5 +/- 1,8 |
Примечание. Предельные отклонения \Delta l_{1} и \Delta l_{2} не распространяются на резьбы с длинами, меньшими указанных в табл. 1.
Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.

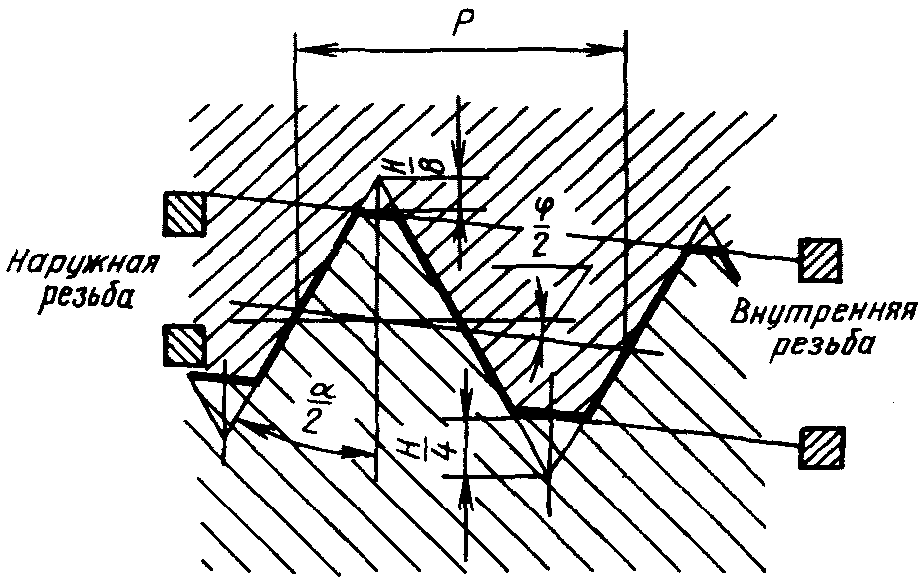

3.2. Предельные отклонения среза вершин и впадин (размеров \frac{H}{8} \text{и} \frac{H}{4} ), угла наклона боковой стороны профиля \frac{\alpha}{2} , шага резьбы P и угла конуса \varphi (разность средних диаметров на длине l_{1} + l_{2} ) должны соответствовать указанным на черт. 5 и в табл. 3.
| Номинальный диаметр резьбы d | P | Предельные отклонения резьбы | Разность средних диаметров резьбы на длине l + l 1 2 | ||||||||
| H — 8 | H — 4 | альфа ----- 2 | Шага P на длине | ||||||||
| наружной | внутренней | наружной | внутренней | l + l 1 2 | l | Номин. | Пред. откл. | ||||
| наружной | внутренней | ||||||||||
| От 6 до 10 Св. 10 « 24 » 24 « 60» | 1 1,5 2 | +0,032 +0,048 +0,064 | +/- 0,030 +/- 0,040 +/- 0,050 | +0,050 +0,015 +0,065 +0,020 +0,085 +0,030 | +/- 0,03 +/- 0,04 +/- 0,05 | +/- 45' | +/- 0,04 | +/- 0,07 | 0,344 0,469 0,688 | +0,038 -0,019 +0,052 -0,026 +0,077 -0,038 | +0,019 -0,038 +0,026 -0,052 +0,038 -0,077 |
Примечание. Предельные отклонения не подлежат обязательному контролю, если это не указано особо.
3.3. Поле допуска среднего диаметра внутренней цилиндрической резьбы должно соответствовать 6H по ГОСТ 16093-81.

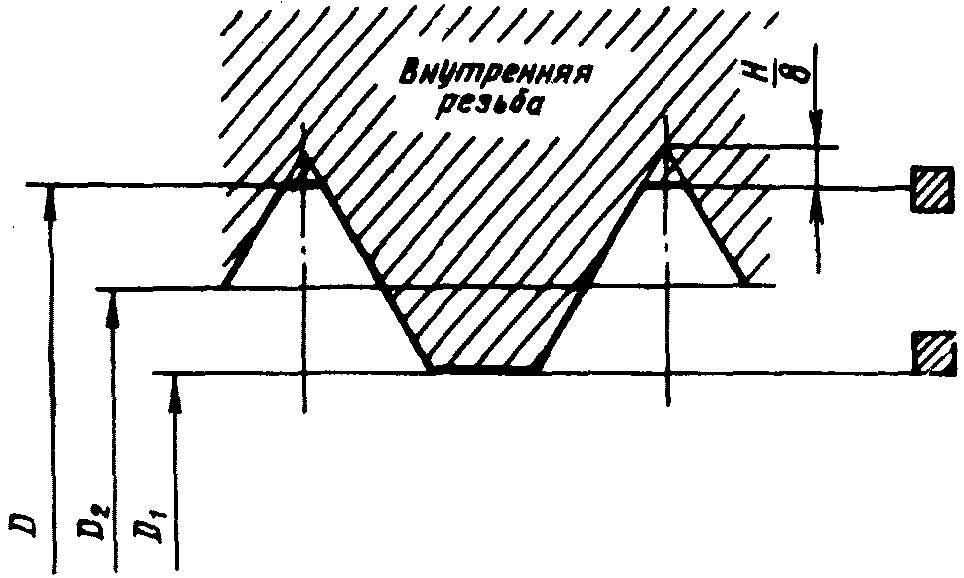

3.4. Предельные отклонения внутреннего диаметра и среза впадин внутренней цилиндрической резьбы (размеры D_{1} и \frac{H}{8} черт. 6) должны соответствовать указанным в табл. 4.
D_{2} — средний диаметр внутренней резьбы;
D_{1} — внутренний диаметр внутренней резьбы
| Наружный диаметр резьбы d | Р | Предельные отклонения | ||
| H — 8 | D 1 | |||
| верхн. | нижн. | |||
| От 6 до 10 Св. 10 « 24 » 24 « 60» | 1 1,5 2 | +/- 0,03 +/- 0,04 +/- 0,05 | +0,12 +0,15 +0,19 | 0 |
Примечание. Предельные отклонения размера \frac{H}{8} не подлежат обязательному контролю, если это не указано особо.
3.5. Для цилиндрической внутренней резьбы, выполненной в соответствии с примечанием к п. 1.1, поле допуска диаметра D_{1} должно соответствовать 6H по ГОСТ 16093-81.
Верхнее предельное отклонение диаметра D не регламентируется.
