ГОСТ 24915-81 (СТ СЭВ 1096-78). Двигатели трехфазные асинхронные напряжением 6000 В, мощностью от 200 до 1000 кВт. Ряды мощностей и установочных размеров
(введен в действие Постановлением Госстандарта СССР от 17.08.1981 № 3905)
от 17 августа 1981 г. № 3905
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВИГАТЕЛИ ТРЕХФАЗНЫЕ АСИНХРОННЫЕ НАПРЯЖЕНИЕМ 6000 В, МОЩНОСТЬЮ ОТ 200 ДО 1000 кВт
РЯДЫ МОЩНОСТЕЙ И УСТАНОВОЧНЫХ РАЗМЕРОВ
Three-phase asynchronous motors. Voltage 6000 V. Power from 200 to 1000 kW. Power ranges and mounting dimensions
ГОСТ 24915-81 (СТ СЭВ 1096-78)
Постановлением Государственного комитета СССР по стандартам от 17 августа 1981 г. № 3905 срок действия установлен с 01.07.1982 до 01.07.1987.
1. Настоящий стандарт распространяется на трехфазные асинхронные двигатели общего назначения напряжением 6000 В, частотой 50 Гц, мощностью от 200 до 1000 кВт унифицированной серии, конструктивного исполнения 1М 1001 по ГОСТ 2479-79, с короткозамкнутым или фазным ротором, со степенями защиты IP23 и IP44 по ГОСТ 17494-72, на подшипниках качения, предназначенные для режима работы S1 по ГОСТ 183-74 и устанавливает ряды мощностей, установочных размеров и их взаимную привязку.
Стандарт полностью соответствует СТ СЭВ 1096-78.
Стандарт соответствует международному стандарту ИСО Р 775 и Публикациям МЭК 34-1; 34-5; 72А.
2. Номинальные мощности асинхронных двигателей следует выбирать из ряда предпочтительных чисел Ra 10 по ГОСТ 8032-56: 200, 250, 315, 400, 500, 630, 800 и 1000 кВт.
По согласованию между изготовителем и потребителем для двигателей с фазным ротором мощности допускается выбирать из ряда Ra 20 по ГОСТ 8032-56: 225, 280, 355, 450, 560, 710 и 900 кВт.
При этом мощности из ряда Ra 10 допускается понижать только до ближайшего значения из ряда Ra 20.

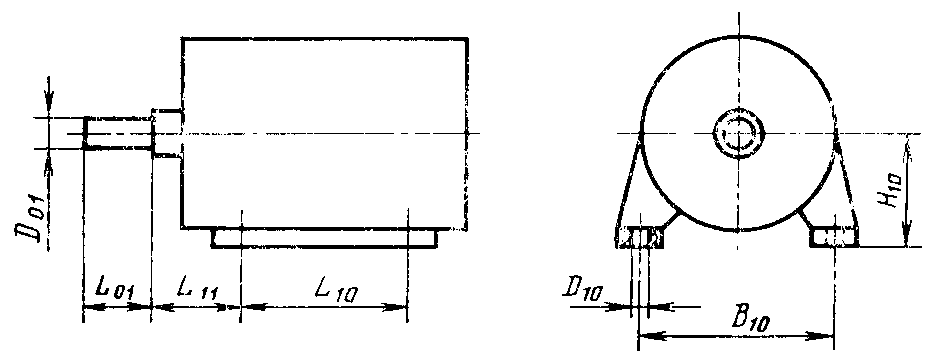

3. Обозначение установочных размеров должно соответствовать чертежу.

4. Привязка мощностей к установочным размерам двигателей со степенью защиты IP23 — в соответствии с табл. 1.
со степенью защиты IP23
| Типоразмеры | Номинальная мощность, кВт | Установочные размеры, мм | |||||||||||
| двигателей | 2p = 2 | 2p = 4 | 2p = 6 | 2p = 8 | 2p = 10 | 2p = 12 | H 10 | B 10 | L 10 | L 11 | D 01 | L 01 | D 10 |
| 355LK | 200 | 200 | - | - | - | - | 355 | 610 | 630 | 254 | Для 2p = 2 | 28 | |
| 355L | 250 | 250 | 200 | - | 630 | 70 | 140 | ||||||
| 355X | 315 | 315 | 250 | 200 | 710 | Для 2p = 4 — 8 | |||||||
| 355Y | 400 | 400 | - | - | 800 | 90 | 170 | ||||||
| 400XK | - | - | 315 | - | - | - | 900 | 200 | 100 | 210 | 35 | ||
| 400X | 500 | 400 | 250 | 200 | 400 | 800 | 900 | ||||||
| 400Y | 630 | 500 | 315 | 250 | 1000 | ||||||||
| 450X | - | 800 | 630 | 400 | 315 | 250 | 450 | 900 | 900 | 224 | 110 | 210 | 35 |
| 450YK | - | - | 500 | - | - | 1000 | |||||||
| 450Y | 1000 | 800 | 630 | 400 | 315 | 1000 | |||||||
5. Привязка мощностей к установочным размерам двигателей со степенью защиты IP44 — в соответствии с табл. 2.
со степенью защиты IP44
| Типоразмеры | Номинальная мощность, кВт | Установочные размеры, мм | |||||||||||
| двигателей | 2p = 2 | 2p = 4 | 2p = 6 | 2p = 8 | 2p = 10 | 2p = 12 | H 10 | B 10 | L 10 | L 11 | D 01 | L 01 | D 10 |
| 355L | 200 | 200 | - | - | - | - | 355 | 610 | 630 | 254 | Для 2p = 2 | 28 | |
| 355X | 250 | 250 | 200 | 710 | 70 | 140 | |||||||
| 355Y | 315 | 315 | - | 800 | Для 2p = 4 — 6 | ||||||||
| 90 | 170 | ||||||||||||
| 400XK | - | - | 250 | - | - | - | 400 | 800 | 900 | 200 | 100 | 210 | 35 |
| 400X | 400 | 315 | 200 | - | 900 | ||||||||
| 400Y | 500 | 400 | 250 | 200 | 1000 | ||||||||
| 450X | - | 630 | 500 | 315 | 250 | 200 | 450 | 900 | 900 | 224 | 110 | 210 | 35 |
| 450YK | - | - | 400 | - | - | 1000 | |||||||
| 450Y | 800 | 630 | 500 | 315 | 250 | 1000 | |||||||
6. Буквенные обозначения, принятые на чертеже и в таблицах, — по ГОСТ 4541-70.
7. Выступающие концы валов — по ГОСТ 12080-66; шпоночные соединения — по ГОСТ 23360-78.
8. Допуски на установочные размеры и методы их контроля — по ГОСТ 8592-79.
