ГОСТ 24848.1-81. Ремни клиновые вариаторные для промышленного оборудования. Основные размеры и методы их контроля

(утв. Постановлением Госстандарта СССР от 22.06.1981 № 3039)

(ред. от 01.12.1991)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕМНИ КЛИНОВЫЕ ВАРИАТОРНЫЕ ДЛЯ ПРОМЫШЛЕННОГО ОБОРУДОВАНИЯ

ОСНОВНЫЕ РАЗМЕРЫ И МЕТОДЫ ИХ КОНТРОЛЯ

Variator V-belts for industrial equipment. Basic sizes and methods of control

Группа Л63

Дата введения

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством нефтеперерабатывающей и нефтехимической промышленности СССР.

Разработчики: А.Ф. Саженов, М.А. Закирова, И.И. Леонов, Ю.Н. Городничев, Г.Г. Бобылев, В.А. Кондорская, И.Н. Ильенко, Н.Ф. Черноусикова, О.Г. Карбасов, В.Я. Меняк, В.А. Журов, А.Г. Чиварзин, В.А. Чибисов, И.Е. Лаговер, Л.Е. Ветрова, Л.Г. Майкова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.06.1981 № 3039.

3. Периодичность проверки 5 лет.

4. В стандарт введены Международные стандарты ИСО 1604-76 и ИСО 1081-80.

5. Введен впервые.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2789-73 ГОСТ 8032-84 ГОСТ 15152-69 ГОСТ 25346-89 ГОСТ 25347-82	2.4 1.3 1.8 2.2 2.2

7. Переиздание (ноябрь 1993 г.) с Изменениями № 1, 2, утвержденными в июне 1987 г., декабре 1991 г. (ИУС 10-87, 4-92).

Настоящий стандарт устанавливает размеры и методы контроля бесконечных резинотканевых клиновых вариаторных ремней, предназначенных для вариаторов промышленного оборудования, работающих в районах с умеренным и тропическим климатом при температуре окружающего воздуха от минус 30 до плюс 60 °C.

Настоящий стандарт не распространяется на вариаторные ремни для сельскохозяйственных машин.

Требования пп. 1.1 - 1.3, 1.5 настоящего стандарта являются обязательными, другие требования разд. 1 — рекомендуемыми.

(Измененная редакция, Изм. № 1, 2).

1. ОСНОВНЫЕ РАЗМЕРЫ

1.1. Размеры сечений ремней в свободном состоянии должны соответствовать указанным на черт. 1 и в табл. 1.

---

<*> Размер для справок.

W(b_{\text{о}}) — ширина большего основания ремня, мм; T(h) — высота (толщина) ремня, мм; \alpha_{0}(\varphi_{0}) — угол клина ремня, равный (34 +/- 1)°

Обозначение сечения ремня	W(b ) о	T(h)
1-В16	17	5,0
1-В20	22	6,5
1-В25	27	8,0
1-В32	34	10,0
1-В40	43	13,0
1-В50	53	16,0
1-В63	67	20,0
1-В80	85	25,0
2-В25*	28	11,0
2-В32*	36	14,0

Примечания. 1. Предельное отклонение на угол клина ремня дано для проектирований оснастки.

2. Сечения ремней, обозначенные знаком *, не допускается применять при проектировании новых передач.

3. Ремни шириной 16 мм вводятся с 01.01.1989.

1.2. Размеры сечений ремней, находящихся в канавках, измерительных шкивов под натяжением, должны соответствовать указанным на черт. 2 и в табл. 2.

W_{p}(b_{p}) — расчетная ширина ремня, мм; T(h) — высота ремня, мм; \alpha(\varphi) — угол клина канавки измерительного шкива, град

Обозначение сечения ремня		W (b ) р р		T(h)		альфа (фи) (пред. откл. +/- 15')
по ГОСТ 24848.1-81	по ИСО 1604-89	Номин.	Пред. откл.	Номин.	Пред. откл.
1-В16	W16	16	+0,7 -0,4	5,0	+/- 0,5	26°
1-В20	W20	20	+0,8 -0,5	6,5	+/- 0,5
1-В25	W25	25	+0,9 -0,6	8,0	+/- 0,5
1-В32	W31,5	32	+1,0 -0,7	10,0	+/- 0,5
1-В40	W40	40	+1,0 -0,7	13,0	+/- 0,5
1-В50	W50	50	+1,0 -0,8	16,0	+/- 0,6
1-В63	W63	63	+1,2 -0,9	20,0	+/- 0,7
1-В80	W80	80	+1,4 -1,0	25,0	+/- 0,9
2-В25	-	25	+0,9 -0,6	11,0	+/- 0,5	28°
2-В32	-	32	+1,0 -0,7	14,0	+/- 0,5

Примечание. Предельные отклонения размеров сечений ремней даны для проектирования технологической оснастки.

За расчетную ширину ремня W_{p}(b_{p}) , находящегося под натяжением, принимают ширину его поперечного сечения на уровне несущего слоя.

1.1; 1.2. (Измененная редакция, Изм. № 1, 2).

1.3. Расчетные длины ( L_{\text{р}} ) ремней, измеренные под натяжением, и разность ( \Delta L ) между расчетной и внутренней длинами ремня должны соответствовать указанным в табл. 3.

Таблица 3

Расчетная длина ремня	Обозначение сечения ремня
L , мм р	1-В16	1-В20	1-В25	1-В32	1-В40	1-В50	1-В63	1-В80
450	+	-	-	-	-	-	-	-
500	+	-	-	-	-	-	-	-
560	+	+	-	-	-	-	-	-
630	+	+	-	-	-	-	-	-
710	+	+	+	-	-	-	-	-
800	+	+	+	-	-	-	-	-
900	+	+	+	+	-	-	-	-
1000	+	+	+	+	-	-	-	-
1120	-	+	+	+	+	-	-	-
1250	-	+	+	+	+	-	-	-
1400	-	-	+	+	+	+	-	-
1600	-	-	+	+	+	+	+	-
1800	-	-	-	+	+	+	+	-
2000	-	-	-	+	+	+	+	-
2240	-	-	-	-	+	+	+	-
2500	-	-	-	-	+	+	+	+
2800	-	-	-	-	-	+	+	+
3150	-	-	-	-	-	+	+	+
3550	-	-	-	-	-	-	+	+
4000	-	-	-	-	-	-	+	+
4500	-	-	-	-	-	-	-	+
5000	-	-	-	-	-		-	+
Разность между расчетной и внутренней длинами ремня, мм	23	30	38	47	61	75	94	118

Примечания. 1. Знак «+» означает применение ремней, знак «-» — отсутствие применения.

2. Допускается по согласованию потребителя с изготовителем применение ремней промежуточных длин по ряду R40 ГОСТ 8032-84.

За расчетную длину ( L_{\text{р}} ) принимают длину ремня на уровне расчетной ширины.

За внутреннюю длину ( L_{\text{вн}} ) принимают длину ремня по меньшему основанию.

(Измененная редакция, Изм. № 1).

1.4. Для машин, находящихся в эксплуатации, допускается изготовлять ремни с размерами, указанными в табл. 4. Ремни таких размеров не должны выбираться при проектировании новых передач.

Таблица 4

Расчетная длина ремня L , мм р	Сечение ремней
	2-В25	2-В32
800	+	+
900	+	+
1000	+	+
1120	+	+
1250	+	+
1400	+	+
1600	+	+
1800	+	+
2000	+	+
Разность дельта L между расчетной и внутренней длинами, мм	46	58

По согласованию потребителя с изготовителем для импортного оборудования допускается изготовлять ремни других размеров.

1.5. Предельные отклонения по длине ремней и разность между длинами группируемых ремней должны соответствовать указанным в табл. 5.

Таблица 5

мм

Длина ремня		Разность между длинами ремней одной группы,
Номин.	Пред. откл.	не более
До 900 включ.	+8 -14	2,0
Св. 900 до 1250 включ.	+9 -15	3,0
« 1250 » 1600 «»	+12 -18	3,0
« 1600 » 2000 «»	+15 -25	5,0
« 2000 » 2500 «»	+16 -32	8,0
« 2500 » 4000 «»	+20 -30	10,0
« 4000 » 5000 «»	+20 -40	12,0

1.6. Ремни одного сечения и одной длины по требованию потребителя подбирают по группам в соответствии с Приложением 1.

1.7. Ремни для вариаторов малой и средней мощности длиной до 3000 мм по согласованию потребителя с изготовителем допускается изготовлять с зубьями (пазами) на внутренней поверхности.

Размеры зубьев и пазов должны соответствовать указанным в табл. 6.

Таблица 6

мм

Наименование показателя	Размеры зубьев и пазов для ремней высотой
	до 11	от 12 до 15	от 16 до 18	от 20 и выше
Глубина паза Ширина паза Шаг зуба	3 +/- 0,5 2 — 4 8 — 22	5 +/- 1,0 3 — 5 12 — 16	7 +/- 1,0 4 — 6 14 — 18	9 +/- 1,0 5 — 7 14 — 18

Примечание. В одном ремне предельные отклонения по шагу зуба и ширине паза не должны превышать 1,0 мм. Допускается отклонение шага зуба до 50% в одном месте ремня.

(Измененная редакция, Изм. № 1, 2).

1.8. Масса (расчетная) 1 м ремня и площадь сечения приведены в Приложении 2.

Примеры условных обозначений

Ремень сечения 1-В25 с расчетной длиной 1000 мм с кордшнуром в несущем слое:

Ремень 1-В25-1000 Ш ГОСТ 24848.1-81 — ГОСТ 24848.3-81

То же, с кордной тканью в несущем слое:

Ремень зубчатый сечением 1-В25 с расчетной длиной 1000 мм с кордшнуром в несущем слое:

То же, с кордной тканью в несущем слое:

Условное обозначение ремней, предназначенных для районов с тропическим климатом, дополняют индексом в соответствии с ГОСТ 15152-69. Например,

2. МЕТОДЫ КОНТРОЛЯ

2.1. Контроль размеров ремней проводят при температуре (23 +/- 5) °C и влажности не более 85% не менее чем через 12 ч после вулканизации.

2.2. Расчетную длину ремней проверяют на станке с двумя измерительными шкивами одинаковых расчетных диаметров под натяжением. Станок должен обеспечивать измерение межосевого расстояния с погрешностью +/- 1,0 мм.

Расчетную длину зубчатых ремней измеряют после нарезки зубьев.

К одному из шкивов прилагают усилие F. Для равномерного распределения натяжения и правильной посадки ремня шкивы должны быть провернуты не менее чем на три оборота.

Усилие натяжения ремней F и расчетные диаметры d_{p} измерительных шкивов должны соответствовать табл. 7.

Таблица 7

Размеры, мм

Обозначение сечения ремня	Усилие натяжения F ремня, Н (кгс)		Расчетный диаметр шкива d р	Расчетная длина окружности шкива пи d р
	Номин.	Пред. откл.
1-В16	137 (14)	+/- 2 (0,2)	68,7	200
1-В20	177 (18)	+/- 2 (0,2)	79,6	250
1-В25	216 (22)	+/- 2 (0,2)	101,9	320
1-В32	294 (30)	+/- 3 (0,3)	127,3	400
1-В40	411 (42)	+/- 4 (0,4)	159,2	500
1-В50	588 (60)	+/- 6 (0,6)	200,5	630
1-В63	882 (90)	+/- 9 (0,9)	254,6	800
1-В80	1372 (140)	+/- 15 (1,5)	318,5	1000
2-В25	392 (40)	+/- 4 (0,4)	127,3	400
2-В32	686 (70)	+/- 7 (0,7)	159,2	500

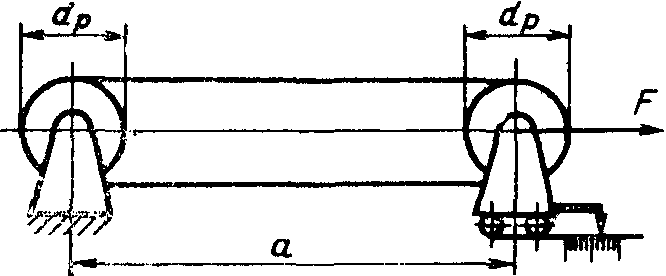

Расчетную длину ремня ( L_{p} ) в мм вычисляют по формуле:

L_{p} = 2a + \pi d_{p} ,

где a — межосевое расстояние, мм (черт. 3).

Черт. 3

Размеры измерительных шкивов должны соответствовать указанным на черт. 4 и в табл. 8.

---

Черт. 4

(Измененная редакция, Изм. № 1, 2).

Таблица 8

Размеры измерительных шкивов и роликов

Размеры, мм

Обозначение сечения ремня	d р	d (D ) e н		W (b ) р р	альфа (фи)	W (b) e	2f(B)	H 0	H 1	H 2	H, не менее	l(l ) k	d		X(h ) x	K
													Номин.	Пред. откл.		Номин.	Пред. откл.
		Номин.	Пред. откл.		Пред. откл., +/- 15'			Пред. откл. +/- 0,1
1-В16	63,7	73,1	-0,054 (+/- 0,030)	16	26°	17,5	25	8,8	5,2	2,4	10	12	16,400	-0,012	10,260	84,220	-0,12
1-В20	79,6	91,2 (89,8)	-0,054 (+/- 0,030)	20		22,7 (22,3)	30	9,8	6,5 (6,3)	3,3	11	13	20,600	-0,013	12,773	105,146	-0,120
1-В25	101,9	114,1 (112,1)	-0,054 (+/- 0,035)	25		27,8 (27,2)	40	11,7	7,9 (7,7)	3,6 (3,5)	13	15	25,800	-0,013	16,102	134,104	-0,120
1-В32	127,3	140,5 (137,5)	-0,063 (+/- 0,040)	32		35,1 (34,2)	50	14,1	9,8 (9,7)	4,0 (3,9)	16	17	33,000	-0,016	20,546	168,392	-0,150
1-В40	159,2	176,2 (172,4)	-0,063 (+/- 0,040)	40		43,9 (42,9)	60	17,1 (17,4)	12,8 (12,7)	4,1	20	18	41,200	-0,016	25,546	210,292	-0,150
1-В50	200,5	218,2 (213,8)	-0,072 (+/- 0,045)	50		54,1 (52,9)	70	20,5	15,7	4,2	24	20	51,500	-0,019	31,932	264,364	-0,160
1-В63	254,6	277,2 (270,9)	-0,081 (+/- 0,050)	63		68,2 (66,5)	85	25,2	19,7 (19,6)	5,0 (4,9)	30	22	64,900	-0,019	40,262	335,124	-0,170
1-В80	318,5	346,5 (339,4)	-0,089 (+/- 0,060)	80		86,5 (84,5)	100	31,1 (30,1)	24,7 (24,4)	5,8 (5,6)	34	25	82,400	-0,022	51,092	420,684	-0,210
2-В25	127,3	142,5 (139,9)	-0,063 (+/- 0,040)	25	28°	28,8 (27,5)	40	14,5 (14,7)	10,9 (10,8)	3,5 (3,6)	17	15	25,800	-0,013	16,088	159,476	-0,130
2-В32	159,2	178,5 (175,4)	-0,063 (+/- 0,040)	32		36,8 (34,2)	50	17,9 (18,1)	13,9 (13,8)	3,9 (4,0)	22	17	33,000	-0,016	20,531	200,262	-0,150

Примечания. 1. Неуказанные предельные отклонения размеров: отверстий — по H12, валов — h12, остальных — по IS14 ГОСТ 25347-82, ГОСТ 25346-89.

2. Размеры шкивов, приведенные в скобках, допускаются только при использовании действующего парка измерительных шкивов.

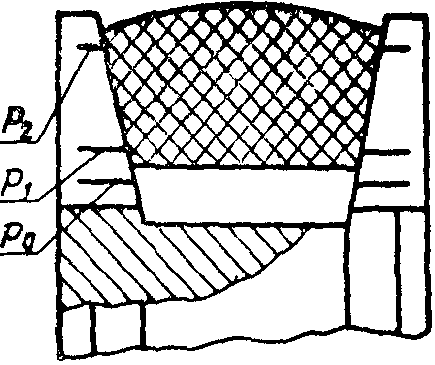

2.3. Размеры сечений ремней проверяют одновременно с измерением расчетной длины посадкой ремня в канавке измерительного шкива. Отдельно размер сечения не контролируется.

При правильной посадке ремень должен располагаться в канавке шкива таким образом, чтобы меньшее основание сечения находилось между двумя рисками P_{0}\text{и }P_{1} , а углы большего основания между наружной поверхностью шкива и риской P_{2} (черт. 5). Ширина рисок должна составлять (0,25 +/- 0,05) мм.

Выпуклость большего основания ремня может выступать над поверхностью шкива. При наличии закругления у большего основания крайняя точка касания ремня со шкивом должна быть не ниже риски P_{2} .

2.4. Измерительные шкивы должны периодически не менее одного раза в 3 года поверяться при помощи измерительных роликов в соответствии с табл. 8 измерительными инструментами, точность которых обеспечивает предельные отклонения. На каждом шкиве выбивают сечение ремня, для которого он предназначен. Шероховатость рабочих поверхностей канавок измерительных шкивов и паза Ra по ГОСТ 2789-73 не должна превышать 1,0 мкм.

{Измененная редакция, Изм. № 1).

2.5. Размеры зубьев и пазов, указанных в табл. 6, контролируют измерительными инструментами, точность которых обеспечивает предельные отклонения.

(Введен дополнительно, Изм. № 1).

мм

Номер	Предельные отклонения по длине в одной группе при длине ремней
группы	до 900	св. 900 до 1250	св. 1250 до 1600	св. 1600 до 2000	св. 2000 до 2500	св 2500 до 4000	св. 4000 до 5000
1	От -14 до -12	От -15 до -12	От -18 до -15	От -25 до -20	От -32 до -24	От -30 до -20	От -40 до -28
2	Св. -12 « -10»	Св. -12 « -9»	Св. -15 « -12»	Св. -20 « -15»	Св. -24 « -16»	Св. -20 до -10	Св. -28 до -16
3	« -10 » -8	« -9 » -6	« -12 » -9	« -15 » -10	« -16 » -8	Св. -10 до 0	Св. -16 до -4
4	« -8 » -6	« -6 » -3	« -9 » -6	« -10 » -5	« -8 » 0	Св. 0 до +10	Св. -4 до +8
5	« -6 » -4	« -3 » 0	« -6 » -3	« -5 » 0	« 0 » +8	Св. +10 до +20	Св. +8 до +20
6	« -4 » -2	« 0 » +3	« -3 » 0	« 0 » +5	« +8 » +16	-	-
7	« -2 » 0	« +3 » +6	« 0 » +3	« +5 » +10	-	-	-
8	« 0 » +2	« +6 » +9	« +3 » +6	« +10 » +15	-	-	-
9	« +2 » +4	-	« +6 » +9	-	-	-	-
10	« +4 » +6	-	« +9 » +12	-	-	-	-
11	« +6 » +8	-	-	-	- -		-

Примечание. При проверке длин ремней после хранения или транспортирования допускается несоответствие ремней группе, указанной в маркировке, при условии соблюдения разности между длинами ремней по табл. 5 настоящего стандарта.

Обозначение сечения ремня	Площадь сечения, см2	Масса 1 м ремня, кг
1-В20	1,30	0,17
1-В25	1,96	0,25
1-В32	3,09	0,40
1-В40	5,07	0,66
1-В50	7,70	1,00
1-В63	12,18	1,58
1-В80	19,34	2,51
2-В25	2,71	0,35
2-В32	4,44	0,58

(Измененная редакция, Изм. № 2).

---
