ГОСТ 24632-81. Материалы полимерные. Метод определения дымообразования

(введен в действие Постановлением Госстандарта СССР от 10.03.1981 № 1247)

от 10 марта 1981 г. № 1247

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАТЕРИАЛЫ ПОЛИМЕРНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ ДЫМООБРАЗОВАНИЯ

Materials polimer. Method for determination of smoke development

Группа Л08

Постановлением Государственного комитета СССР по стандартам от 10 марта 1981 г. № 1247 срок действия установлен с 1 января 1982 г. до 1 января 1987 г.

Настоящий стандарт распространяется на полимерные материалы и устанавливает метод сравнительной и количественной оценки дымообразования в двух режимах: пламенного горения и тления.

Сущность метода состоит в измерении интенсивности светового потока, проходящего через задымленное пространство в испытательной камере при термическом разложении образца, и вычислении удельной оптической плотности дыма в зависимости от времени испытания, скорости дымообразования, индекса непрозрачности, массовой оптической плотности дыма.

В режиме пламенного горения на образец воздействует тепловое излучение печи и пламя газовой горелки, в режиме тления — только тепловое излучение печи.

1. ОТБОР ОБРАЗЦОВ

1.1. Для испытания применяют образцы в форме квадрата со стороной 75 мм.

1.2. Толщина образца должна соответствовать толщине материала. При толщине материала более 15 мм толщина образца должна быть (15 +/- 0,5) мм.

Рекомендуется из пленочных материалов изготавливать образцы толщиной (0,10 +/- 0,05) мм, из листовых материалов — (3,0 +/- 0,2) мм.

1.3 Для каждого режима испытания должно быть не менее трех образцов.

2. АППАРАТУРА И МАТЕРИАЛЫ

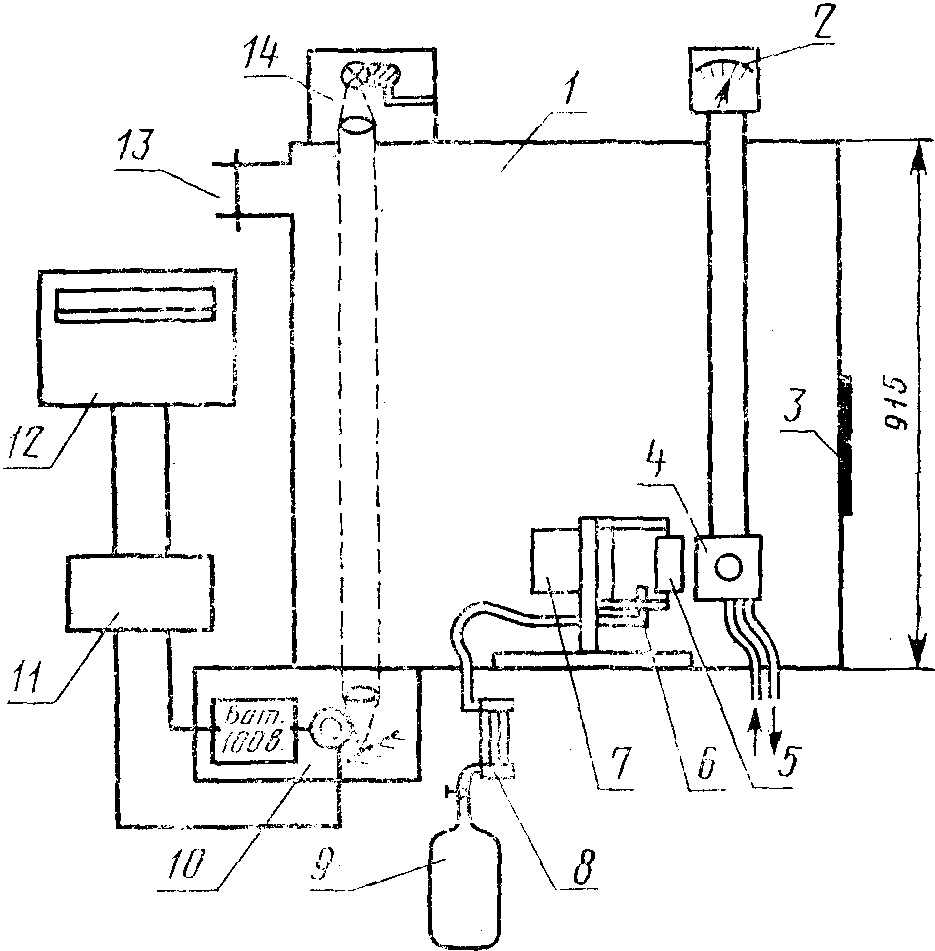

2.1 Для испытания используют установку (см. черт. 1) в которую входят:

камера дымовая герметичная 1 размером (915 x 915 x 610) мм, внутрь которой из-за термического разложения образца выделяется дым, имеющая предохранительную панель 3 для сброса давления, смотровое стекло, вентиляционный канал 13, окно для прохождения светового потока;

печь излучающая 7, обеспечивающая равномерный по всей экспонируемой поверхности образца тепловой поток плотностью до 4,0 Вт/см2. Мощность нагревателя печи — не более 800 Вт;

держатель образца 5 из нержавеющей стали толщиной 0,5 мм;

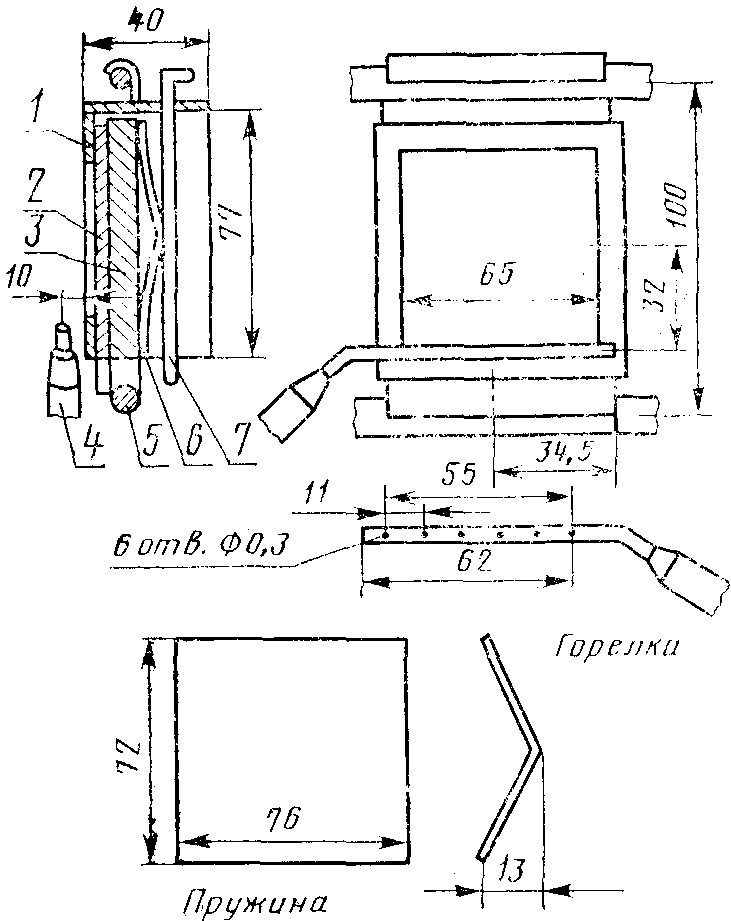

горелка шестифакельная 6, представляющая собой трубку из нержавеющей стали диаметром (2,0 — 2,5) мм. Конструкция держателя и горелки, а также их взаимное расположение приведены на черт. 2;

ротаметр 8 типа РС-3А для контроля расхода газа в горелке; баллон 9 с бытовым газом для горелки;

система фотометрическая для измерения интенсивности светового потока, состоящая из источника света 14 (лампа накаливания типа К12-30), приемника светового потока 10 (фотоэлемент типа Ф-3) со спектральной чувствительностью, близкой к спектральной чувствительности человеческого глаза, усилителя постоянного тока 11 с пределами от 10^{- 5} до 10^{- 9} А, самопишущего потенциометра (12) типа КСП-4 и системы, формирующей световой поток на фотоэлемент. Фотометрическая система должна обеспечивать измерение светового потока, интенсивностью 0,01% от начального с погрешностью +/- 3%;

радиометр 4 с милливольтметром 2 для измерения теплового потока излучающей печи, обеспечивающей измерение с погрешностью +/- 15%.

Черт. 1

3 — прижимная пластина из асбоцементной плиты

6 — пружина из фосфористой бронзы толщиной 0,8 мм; 7 — штырь из стальной проволоки диаметром 3 мм

Черт. 2

2.2. Газы природные топливные для коммунально-бытового назначения по ГОСТ 5542-78 или газы углеводородные сжиженные топливные для коммунально-бытового потребления по ГОСТ 20448-80.

2.3 Фольга алюминиевая по ГОСТ 618-73.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Образцы закрывают алюминиевой фольгой толщиной 0,05 мм так, чтобы оставалась открытой только экспонируемая поверхность размером (65 x 65) мм.

Образцы из легкоплавящихся материалов и пленок пришивают по всей экспонируемой поверхности (размер стежка 1 см) к обертке из алюминиевой фольги медной проволокой диаметром не более 0,3 мм.

3.2. Образцы перед испытанием кондиционируют по ГОСТ 12423-66 при температуре (23 +/- 2) °C и относительной влажности (50 +/- 5)% не менее 24 ч, если в нормативно-технической документации на материал нет иных указаний.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Образец взвешивают с погрешностью не более 0,1 г и устанавливают в держатель, плотно прижав его к кромкам держателя с помощью прижимной пластины, пружины и штыря.

4.2. Излучающую печь выводят на рабочий режим, обеспечивающий плотность теплового потока 2,5 Вт/см2.

Допускается проводить испытания при других плотностях теплового потока, но не более 4,0 Вт/см2. Плотность теплового потока устанавливают с помощью радиометра. После установления заданной плотности теплового потока печи радиометр сдвигают в сторону, освобождая место для образца.

4.3. Включают фотометрическую систему, которая должна быть проверена и отрегулирована.

4.4. При испытании в режиме пламенного горения горелку поджигают, устанавливают расход газа 3,0 см3/с по ротаметру и поворачивают ее в рабочее положение. В режиме тления горелка не работает.

4.5. Держатель с образцом устанавливают на расстоянии 45 мм против излучающего отверстия печи и одновременно, нажатием кнопки «начало отсчета времени» на диаграмме самописца отмечают начало испытаний.

4.6. Испытания заканчивают, когда дымообразование достигнет максимума, что соответствует минимуму светопропускания. После этого включают вентиляцию, открывают дверь камеры и вентилируют камеру до очищения от дыма. Затем вынимают держатель с образцом, освобождают остатки образца и помещают их на 3 ч в эксикатор, после чего взвешивают с погрешностью не более 0,1 г.

4.7. Плотность теплового потока печи контролируют радиометром непосредственно перед началом каждого испытания.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1 Удельную оптическую плотность дыма ( D_{\text{уд}} ) вычисляют по формуле

где V — объем камеры, равный 0,51 м3;

S — экспонируемая поверхность образца, равная 4,225 \cdot 10^{- 3}\text{м}2 ;

L — длина светового пути, равная 0,915 м;

I_{0} ; I — величины, соответствующие интенсивности светового потока в начальный момент и в процессе испытания (соответственно).

5.1.1. Максимальную удельную оптическую плотность дыма D_{max} , удельную оптическую плотность дыма за 2 — 4-минутный период испытания ( D_{t = 2};D_{t = 4} ) вычисляют по формуле

где I_{min} — величина, соответствующая минимальной интенсивности светового потока в течение испытания;

I_{t = 2} , I_{t = 4} — величины, соответствующие ослаблению интенсивности светового потока за 2 — 4-минутный период испытания.

5.2. Время ( t_{16} ), соответствующее достижению D_{\text{уд}} = 16 , определяют из графика зависимости D_{\text{уд}} = f(t) , который строят в соответствии с формулой по п. 5.1 на основании измеренной величины интенсивности светового потока в процессе испытания.

5.3. Максимальная скорость дымообразования определяется наибольшим значением тангенса наклона касательной к линии D_{\text{уд}} = f(t) на участке максимального приращения удельной оптической плотности дыма в минуту.

5.4 Среднюю скорость дымообразования ( K_{\text{ср}} ) вычисляют по формуле

K_{\text{ср}} = \frac{1}{4} (\frac{0,9D_{m} - 0,7D_{m}}{t_{0,9} - t_{0,7}} + \frac{0,7D_{m} - 0,5D_{m}}{t_{0,7} - t_{0,5}} +

+ \frac{0,5D_{m} - 0,3D_{m}}{t_{0,5} - t_{0,3}} + \frac{0,3D_{m} - 0,1D_{m}}{t_{0,3} - t_{0,1}}) ,

где t_{0,9} ; t_{0,7} ; t_{0,5} ; t_{0,3} ; t_{0,1} — время достижения соответствующих значений 0,9D_{m} ; 0,7D_{m} ; 0,5D_{m} ; 0,3D_{m} ; 0,1D_{m} , которые определяют графически из зависимости D_{\text{уд}} = f(t) .

5.5 Индекс прозрачности дыма ( U_{\text{нп}} ) вычисляют по формуле

U_{\text{нп}} = \frac{D_{m} \cdot K_{\text{ср}}}{100t_{16}} .

5.6 Массовую оптическую плотность дыма ( D_{m} ) вычисляют по формуле

D_{m} = \frac{V}{m \cdot L} \cdot lg \frac{I_{0}}{I} ,

где m — потеря массы образца в граммах, вычисляемая по формуле

m = m_{1} - m_{2} ,

где m_{1} — масса образца до испытания, г;

m_{2} — масса образца после испытания, г.

5.7 Запись результатов испытаний оформляют протоколом, в котором указывают:

---
