ГОСТ 24504-80. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Штуцера ввертные с концом под врезающееся кольцо. Конструкция
(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 № 6080)
(ред. от 13.05.1998)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Изменение № 2 введено в действие Постановлением Госстандарта России от 13.05.1998 № 201 с 1 сентября 1998 года.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6080
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ. ШТУЦЕРА ВВЕРТНЫЕ С КОНЦОМ ПОД ВРЕЗАЮЩЕЕСЯ КОЛЬЦО
Tube connections. End unions for cutting ring. Construction
Срок действия с 1 января 1982 года до 1 января 2000 года
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6080
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 15763-91 5 | |
| ГОСТ 22525-77 | 3 |
| ГОСТ 22526-77 | 2 |
| 6. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 21.11.88 № 3748 | |
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в ноябре 1988 г. (ИУС 2-89)
1. Настоящий стандарт распространяется на ввертные штуцера с концом под врезающееся кольцо для резьбовых соединений трубопроводов с углом конуса 24°.
Обязательные требования к качеству продукции, обеспечивающие ее взаимозаменяемость, безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2 и 5.
(абзац введен Изменением № 2, введенным в действие Постановлением Госстандарта России от 13.05.1998 № 201)
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763-91.
(абзац введен Изменением № 2, введенным в действие Постановлением Госстандарта России от 13.05.1998 № 201)

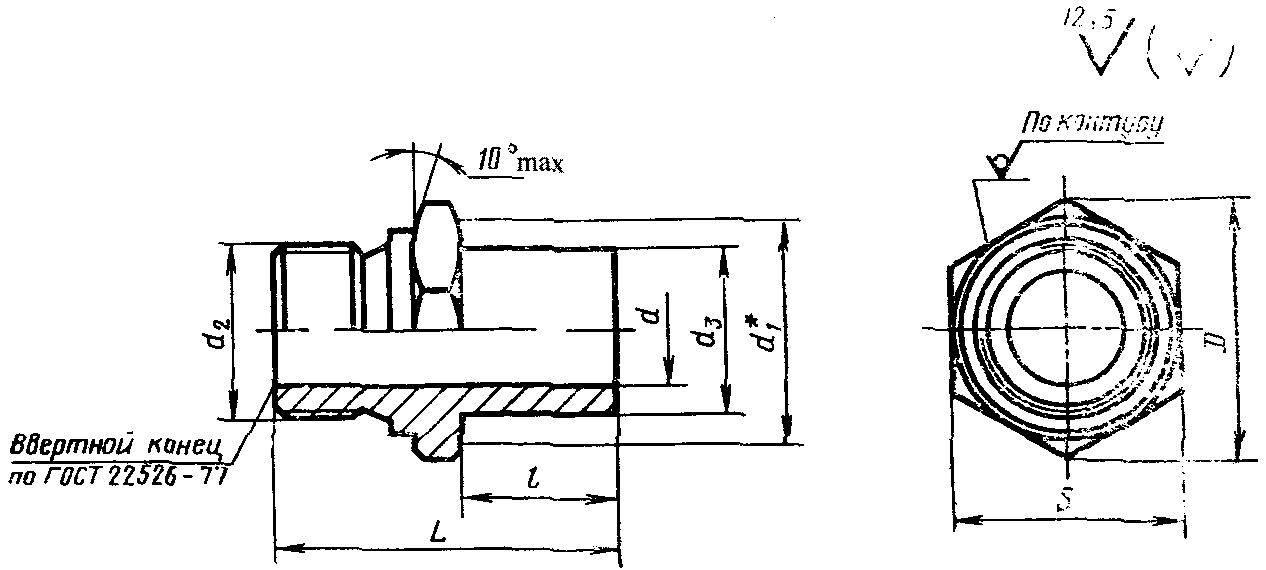

2. Конструкция и основные размеры ввертных штуцеров с концом под врезающееся кольцо должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 № 201)
| Группа | Наружный диаметр трубы Dн | Номинальный размер (условный проход) DN (Dу) | d, не более, для резьбы | Резьба d2 | d3, +/- 0,1 | D для резьбы | L | l | S для резьбы | Масса 1000 шт., кг | ||||
| метрической | трубной | |||||||||||||
| метрическая | трубная | метрической | трубной | +/- 0,3 | метрической | трубной | ||||||||
| 2 | 6 | 4 | 3,5 | 3,5 | М10 x 1 | G 1/8 | 6 | 16,2 | 16,2 | 31,0 | 17,0 | 14 | 14 | 13,2 |
| 8 | 6 | 5,5 | 4,5 | М12 x 1,5 | G 1/4 | 8 | 19,6 | 21,9 | 36,5 | 17 | 19 | 23,6 | ||
| 10 | 8 | 7,5 | 7,0 | М14 x 1,5 | 10 | 21,9 | 37,5 | 18,0 | 19 | 29,0 | ||||
| 12 | 10 | 9,0 | 7,5 | М16 x 1,5 | G 3/8 | 12 | 25,4 | 25,4 | 39,0 | 22 | 22 | 40,0 | ||
| 15 | 12 | 11,5 | 11,0 | М18 x 1,5 | G 1/2 | 15 | 27,7 | 31,2 | 43,5 | 20,0 | 24 | 27 | 55,0 | |
| (16) | 12,5 | 12,0 | М22 x 1,5 | 16 | 31,2 | 44,5 | 21,0 | 27 | 65,0 | |||||
| 18 | 15 | 14,5 | 14,0 | 18 | 45,5 | 21,5 | 72,0 | |||||||
| 22 | 20 | 17,0 | 18,0 | М26 x 1,5 (М27 x 2) | G 3/4 | 22 | 36,9 | 36,9 | 50,0 | 23,0 | 32 | 32 | 98,0 | |
| 28 | 25 | 23,0 | 23,0 | М33 x 2 | G 1 | 28 | 47,3 | 47,3 | 53,0 | 23,0 | 41 | 41 | 170,0 | |
| (34) | 32 | 29,0 | 29,5 | М42 x 2 | G 1 1/4 | 34 | 57,7 | 57,7 | 61,0 | 28,0 | 50 | 50 | 290,0 | |
| 35 | 29,0 | 29,5 | 35 | |||||||||||
| 42 | 40 | 35,5 | 35,5 | М48 x 2 | G 1 1/2 | 42 | 63,5 | 63,5 | 65,0 | 55 | 55 | 337,0 | ||
| (в ред. Изменения № 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 № 201) 3 | ||||||||||||||
| 6 | 3 | 3,5 | 3,5 | М12 x 1,5 | G 1/4 | 6 | 19,6 | 21,9 | 40,5 | 19,0 | 17 | 19 | 29,0 | 8 |
| 4 | 4,5 | 4,5 | М14 x 1,5 | 8 | 21,9 | 41,5 | 19 | 40,0 | 10 | |||||
| 5 | 6,5 | 6,5 | М16 x 1,5 | G 3/8 | 10 | 25,4 | 25,4 | 43,5 | 20,5 | 22 | 22 | 55,0 | 12 | |
| 6 | 7,5 | 7,5 | М18 x 1,5 | 12 | 27,7 | 45,5 | 24 | 74,0 | (14) | |||||
| 8 | 9,5 | 9,5 | М20 x 1,5 | G 1/2 | 14 | 31,2 | 31,2 | 51,0 | 23,5 | 27 | 27 | 105,0 | 16 | |
| 10 | 11,5 | 11,5 | М22 x 1,5 | 16 | 51,5 | 24,5 | 110,0 | 20 | ||||||
| 12 | 15,5 | 15,5 | М27 x 2 | G 3/4 | 20 | 36,9 | 36,9 | 61,0 | 29,0 | 32 | 32 | 178,0 | 25 | |
| 15 | 18,0 | 18,0 | М33 x 2 | G 1 | 25 | 47,3 | 47,3 | 68,0 | 31,0 | 41 | 41 | 270,0 | 30 | |
| 20 | 23,5 | 23,5 | М42 x 2 | G 1 1/4 | 30 | 57,7 | 57,7 | 72,0 | 34,0 | 50 | 50 | 460,0 | 38 | |
| 25 | 29,5 | 29,0 | М48 x 2 | G 1 1/2 | 38 | 63,5 | 63,5 | 80,0 | 37,0 | 55 | 55 | 644,0 | (в ред. Изменения № 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 № 201) | |
| (в ред. Изменения № 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 № 201) | ||||||||||||||
1. Значения, приведенные в скобках, непредпочтительны.
2. При новом проектировании трубную резьбу применять не допускается.
(примечание 3 введено Изменением № 2, введенным в действие Постановлением Госстандарта России от 13.05.1998 № 201)
Пример условного обозначения штуцера группы 2 с метрической резьбой ввертной части М10 x 1 для соединения с Dн = 6 мм:
Штуцер 2 — 6 М10 x 1 ГОСТ 24504-80
То же, с трубной резьбой ввертной части G 1/8:
Штуцер 2 — 6 - G 1/8 ГОСТ 24504-80
1, 2. (Измененная редакция, Изм. № 1).
4. Рекомендуемые значения номинальных (условных) давлений для каждой группы ввертных штуцеров с концом под врезающееся кольцо в зависимости от вида соединений — по ГОСТ 15763-91, приложение 3; примеры сборки — по ГОСТ 22525-77, приложение 2.
(п. 4 в ред. Изменения № 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 № 201)
5. Технические требования, приемка, методы испытаний, упаковка, транспортирование, хранение и рекомендации по монтажу различных видов соединений — по ГОСТ 15763-91.
(п. 5 в ред. Изменения № 2, введенного в действие Постановлением Госстандарта России от 13.05.1998 № 201)
