ГОСТ 24472-80 (СТ СЭВ 1295-78). Инструмент разметочный. Циркули. Типы и основные размеры

(введен в действие Постановлением Госстандарта СССР от 26.12.1980 № 5996)

(ред. от 29.11.1989)

от 26 декабря 1980 г. № 5996

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИНСТРУМЕНТ РАЗМЕТОЧНЫЙ. ЦИРКУЛИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Marking instrument. Compasses. Types and main dimensions

ГОСТ 24472-80

Группа Г24

ОКП 39 2613

Постановлением Государственного комитета СССР по стандартам от 26 декабря 1980 г. № 5996 срок введения установлен с 01.01.1981.

Взамен ГОСТ 18463-73 в части разд. 1 и ГОСТ 20503-75 в части разд. 1.

Переиздание. Декабрь 1982 г.

1. Настоящий стандарт распространяется на циркули для разметки металлических и неметаллических материалов, изготовляемых для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует стандарту СТ СЭВ 1295-78.

2. Циркули должны изготовляться типов:

1 — с дугой;

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

2 — простой;

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

3 — с пружиной;

4 — для разметки диаметров до 3150 мм.

Циркули каждого типа должны изготовляться исполнений:

1 — со стальными ножками;

2 — с остриями, оснащенными твердым сплавом.

3. Основные размеры циркулей должны соответствовать указанным на черт. 1 - 4 в табл. 1 - 4.

Примечание. Черт. 1 - 4 не определяют конструкцию циркулей.

(примечание введено Изменением № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

Тип 1

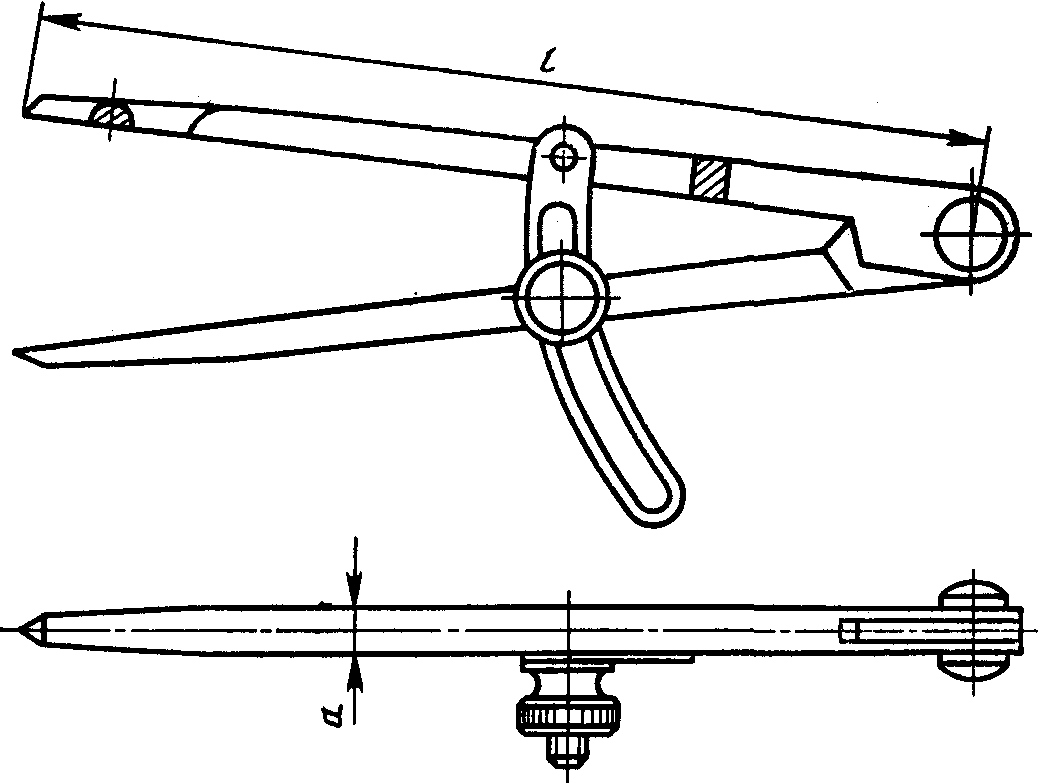

Черт. 1

Таблица 1

мм

Обозначение циркуля исполнений		Применяемость	l	a
1	2		пред. откл. +/- IT17	пред. откл. IT17 +/- ---- 2
7841 — 0071	-		100	6
-	7841 — 0072
7841 — 0073	-		150	8
-	7841 — 0074
7841 — 0031	-		200	10
-	7841 — 0032
7841 — 0033	-		250	10
-	7841 — 0034
7841 — 0035	-		300	12
-	7841 — 0036
7841 — 0037	-		360	14
-	7841 — 0038
7841 — 0075	-		400	14
-	7841 — 0076

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

Тип 2

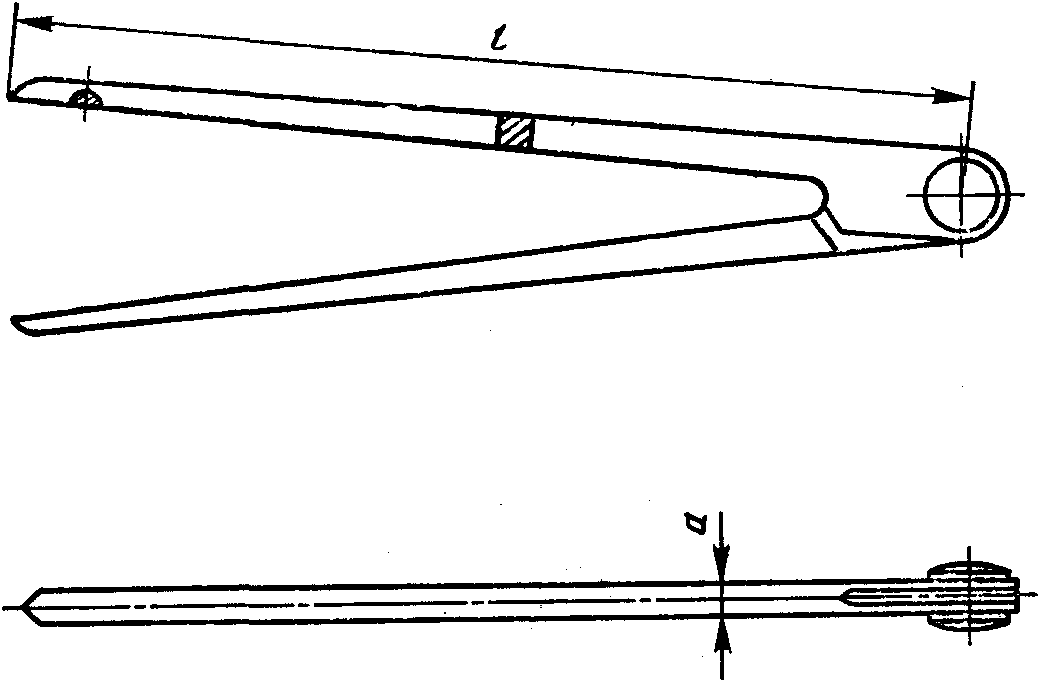

Черт. 2

Таблица 2

мм

Обозначение циркуля исполнений		Применяемость	l	a
1	2		пред. откл. +/- IT17	пред. откл. IT17 +/- ---- 2
7841 — 0077	-		150	8
-	7841 — 0078
7841 — 0021	-		200	10
-	7841 — 0022
7841 — 0023	-		250
-	7841 — 0024
7841 — 0025	-		300	12
-	7841 — 0026
7841 — 0027	-		360	14
-	7841 — 0028
7841 — 0079	-		400
-	7841 — 0081

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

Тип 3

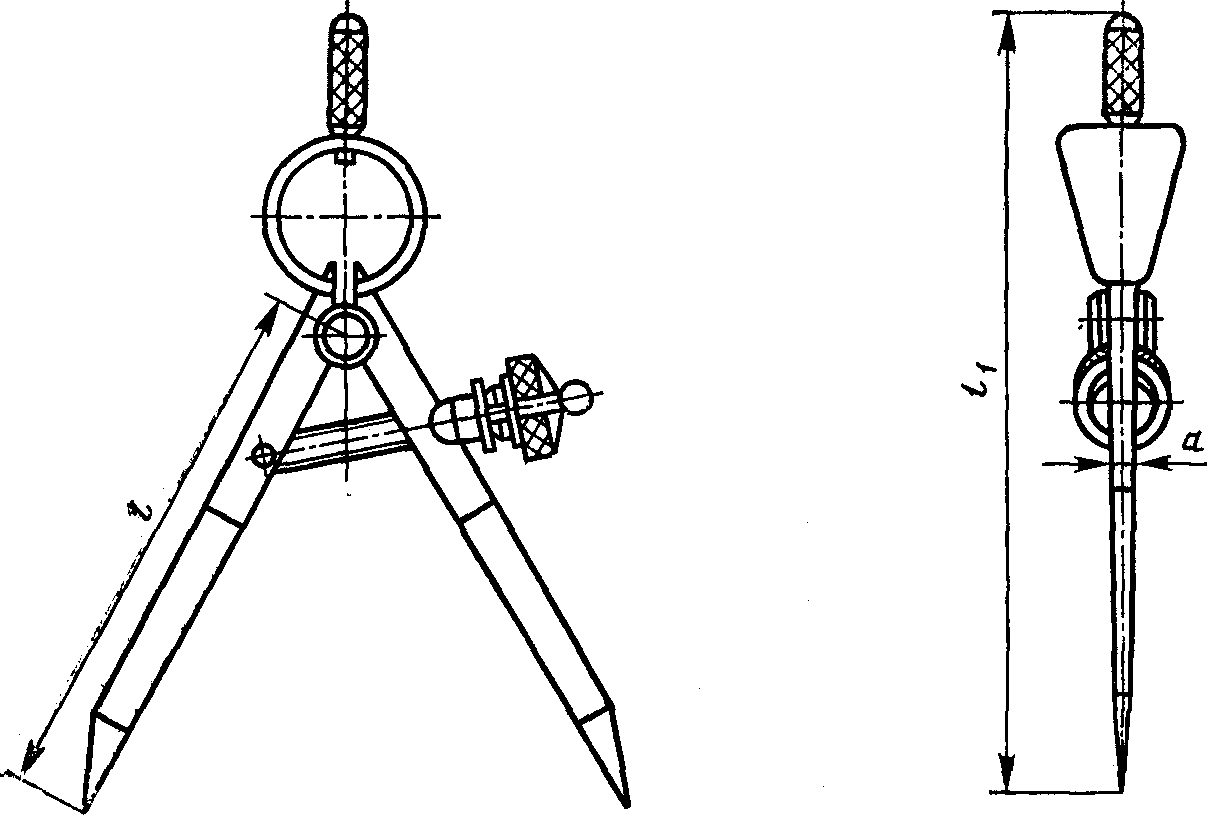

Черт. 3

Таблица 3

мм

Обозначение циркуля исполнения		Применяемость	l	l 1	а
1	2		пред. откл. +/- IT17		пред. откл. IT17 +/- ---- 2
7841 — 0051	-		75	118	6
-	7841 — 0052
7841 — 0053	-		100	140
-	7841 — 0054
7841 — 0055	-		125	170
-	7841 — 0056
7841 — 0057	-		150	210	8
-	7841 — 0058
7841 — 0061	-		180	240
-	7841 — 0062
7841 — 0063	-		200	265	10
-	7841 — 0064
7841 — 0065	-		250	315
-	7841 — 0066

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

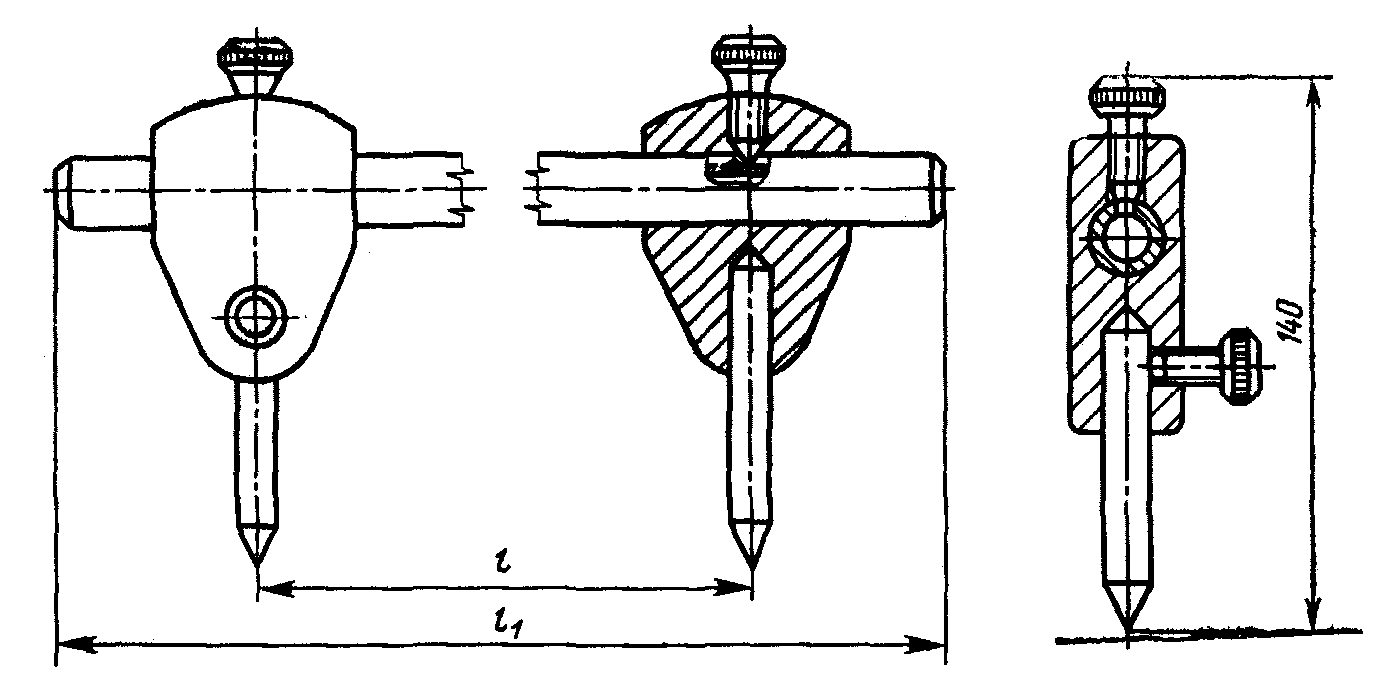

Тип 4

мм

Обозначение циркуля исполнений		Применяемость	l	l 1
1	2			пред. откл. +/- IT17
7841 — 0082	-		500	550
-	7841 — 0083
7841 — 0084	-		1000	1050
-	7841 — 0085
7841 — 0086	-		1600	1650
-	7841 — 0087
7841 — 0088	-		2000	2050
-	7841 — 0089
7841 — 0091	-		3150	3200
-	7841 — 0092

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 29.11.1989 № 3518)

Пример условного обозначения разметочного циркуля типа 4, исполнения 1 для разметки размеров l = 1000 мм с хромовым покрытием толщиной 9 мкм:

---
