ГОСТ 24200-80. Воздушники. Конструкция

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 29.11.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВОЗДУШНИКИ

КОНСТРУКЦИЯ

Plug cocks. Design

Группа Г18

ОКП 48 3474

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Введен впервые.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 22595-77 ГОСТ 1412-85 ГОСТ 24201-80	2 5 6

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.

1. Настоящий стандарт распространяется на воздушники, применяемые для спуска воздуха из стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2978)

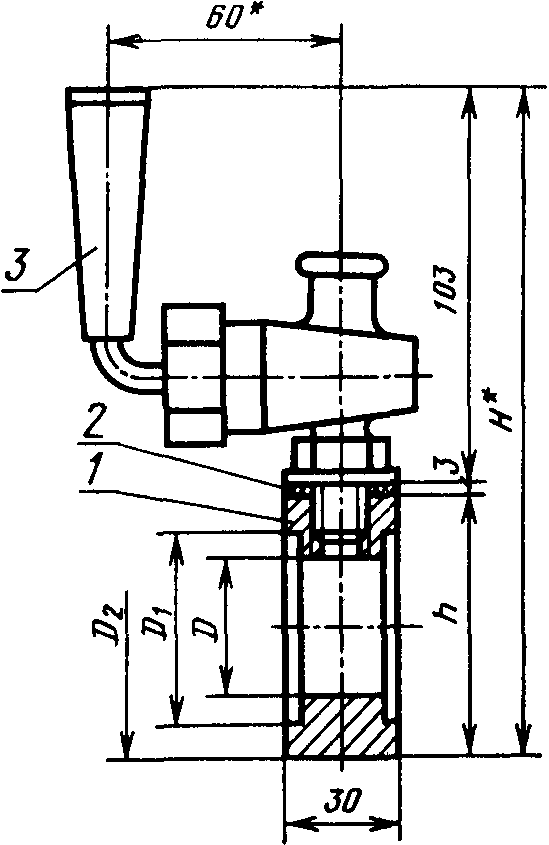

2. Конструкция и основные размеры воздушников должны соответствовать указанным на черт. 1 и в табл. 1.

---

<*> Размеры для справок.

1 — корпус; 2 — прокладка; 3 — кран D_{\text{у}} 10, исполнение 2 ГОСТ 22595-77

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	h	H	Масса, кг, не более
40	45	37	54	62	65	171	0,76
50	67	57	77	88	90	196	1,12

Пример условного обозначения воздушника для трубы наружным диаметром D_{\text{н}} = 45 мм:

3. Конструкция и основные размеры корпуса должны соответствовать указанным на черт. 2 и в табл. 2.

Таблица 2

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	D 1	D 2	h	Масса, кг, не более
40	45	37	54	62	65	0,44
50	67	57	77	88	90	0,80

Пример условного обозначения корпуса для трубы наружным диаметром D_{\text{н}} = 45 мм:

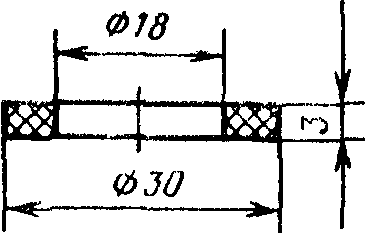

4. Конструкция и основные размеры прокладок должны соответствовать указанным на черт. 3.

Черт. 3

Пример условного обозначения прокладки для трубы наружным диаметром D_{\text{н}} = 45 мм:

5. Детали воздушника должны быть изготовлены:

корпус — из чугуна марки СЧ 15 по ГОСТ 1412-85;

прокладка — из резины по рабочим чертежам, утвержденным в установленном порядке.

6. Технические требования — по ГОСТ 24201-80.

7. Коды ОКП приведены в Приложении.

(п. 7 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2978)

Справочное

Условное обозначение		Код ОКП и контрольное число
воздушника	прокладки
45	-	48 3474 2201 01
50 -	- 45	48 3474 2202 00 25 3167 0806 01

(Введено дополнительно, Изм. № 1).

---
